Номер патента: 1275185

Опубликовано: 07.12.1986

Авторы: Волков, Лапшин, Нечаева, Фальшпун, Шифрин

МПК: F22D 5/32

Метки: питательного, турбонасоса

...водой.Устройство 30 задания режима содержит задающий маховик 31, лекало 32, комплекс 33 аппаратуры управления котлоагрегатом и усилитель 34 стрйного типа, связанный с лекалом 32 штоком 35,Система работает следующим образом.На регулирующем органе 4 регулятора питания автоматически поддерхивается перепад давления с помощью регулятора 5, изменяющего подачу пара к турбонасосу при отклонении перепада от заданного значения.1275185 4 ВНИИПИ Заказ 6547/28 Тираж 398 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 Промежуточный измерительный элемент повторитель 22 измеряет перепад давления на регулирующем органе 4 и повторяет его с коэффициентом зависящим от выбранного соотношения эффективных площадей мембраны 23 и сильфонов 25 и...

Номер патента: 1276876

Опубликовано: 15.12.1986

Авторы: Кондратьев, Курнык, Сенигова, Яловец

МПК: C02F 1/20, F22D 1/50

Метки: деаэратор, термический

...деаэратор содержит установленные в корпусе струйную тарелку 1 и пароперепускной клапан 2 в виде поддона 3 и опущенной в него вертикальной перегородки 4. Между барботажной тарелкой 5 и поддоном 3 установлена примыкающая к ним затапливаемая водой камера 6, а в вертикальную перегородку 4 по меньшей мере встроен патрубок 7, заглубленный под уровень в камере 6. Верхняя стенка 8 камеры 6 перфорирована, причем площадь перфорации верхней стенки 8 больше площади перфорации барботажной тарелки 5.Часть внутреннего объема термического деаэратора, заключенная между тарелкой 1 и выхлопной зоной 9 пароперепускного клапана 2, является струйным отсеком 10, предназначенным для массовой конденсации пара. К барботажной тарелке 5 примыкает водосливное...

Номер патента: 1280263

Опубликовано: 30.12.1986

Авторы: Виханский, Гиммельберг, Глушков, Качев, Костылев, Курнык, Михайлов, Морозов, Пермяков, Петухов

МПК: C02F 1/20, F22D 1/50

Метки: деаэратор, термический

...ПЕРЕ 1 РУСТС;Ой ГЩРСЗС)ТВОР ЯВТОМЯТИЧЕС -си:.ятиваетсоя водой находящейся на )ибавбатажой тарелке тт 1 Я 1) прашеДчний ттепез бяр)батажую тавелку 4 и ко -Об б ги,розат)а,. Направляется вь 1 ын . О ЯСНО С (ет ый а ). С еК т ГДе праК ТИчес: - , паласт но тсандтссруетс) Ны -тар отводят из деазратора через патг)т"К 1 НЫХ Газов.Цехьо изоб 1)еЯнин яв)яе т ся па ыьнте "ние устойчивости и оасытирение дивта"зона эффективной ра 5 сть"На фиг. 1 предт тавлет Териттет кдеаэратор, общий вид в рь)зрезефиг.2 - сечение т)А на фиг.;Термитеский деаэратор содержитрасположенные в копус.е 1,леаэратитной колонки установленной на бакаккумуляторе 2, струйуо ) и бЯРб;тажную 4 тарелки. К барботажнай трелке 4 примыкя.е с ваОсгн. Зе уст.ство 5 и пароперепускнай...

Номер патента: 1281813

Опубликовано: 07.01.1987

Авторы: Белоусов, Савицкий

МПК: F22D 1/32

Метки: пароводяной, подогреватель

...ходасистемы 9, после них - в водяную камеру 1 и отводится из пароводяногоподогревателя через патрубок 3.Поток греющего пара через патрубок5 поступает в корпус 4, где распределяется в кольцевом зазоремежду кор-пусом 4 и трубной системой 9 по всейее высоте по секциям 11. Пар поступает вначале на трубы второго, а затемпервого хода нагреваемой воды. Натрубах поверхности нагрева трубнойсистемы 9 пар конденсируется и сливается на перегородки 10. Благодаряустановленным по периферии этих перегородок буртикам 25 конденсат движется к вертикальной (наружной) трубе12, перед которой он омывает трубки.первого хода и переохлаждается. Переохлажденный конденсат каждой секции11 через перфорацию 14 в трубе 12,выполненную на уровне перегородок...

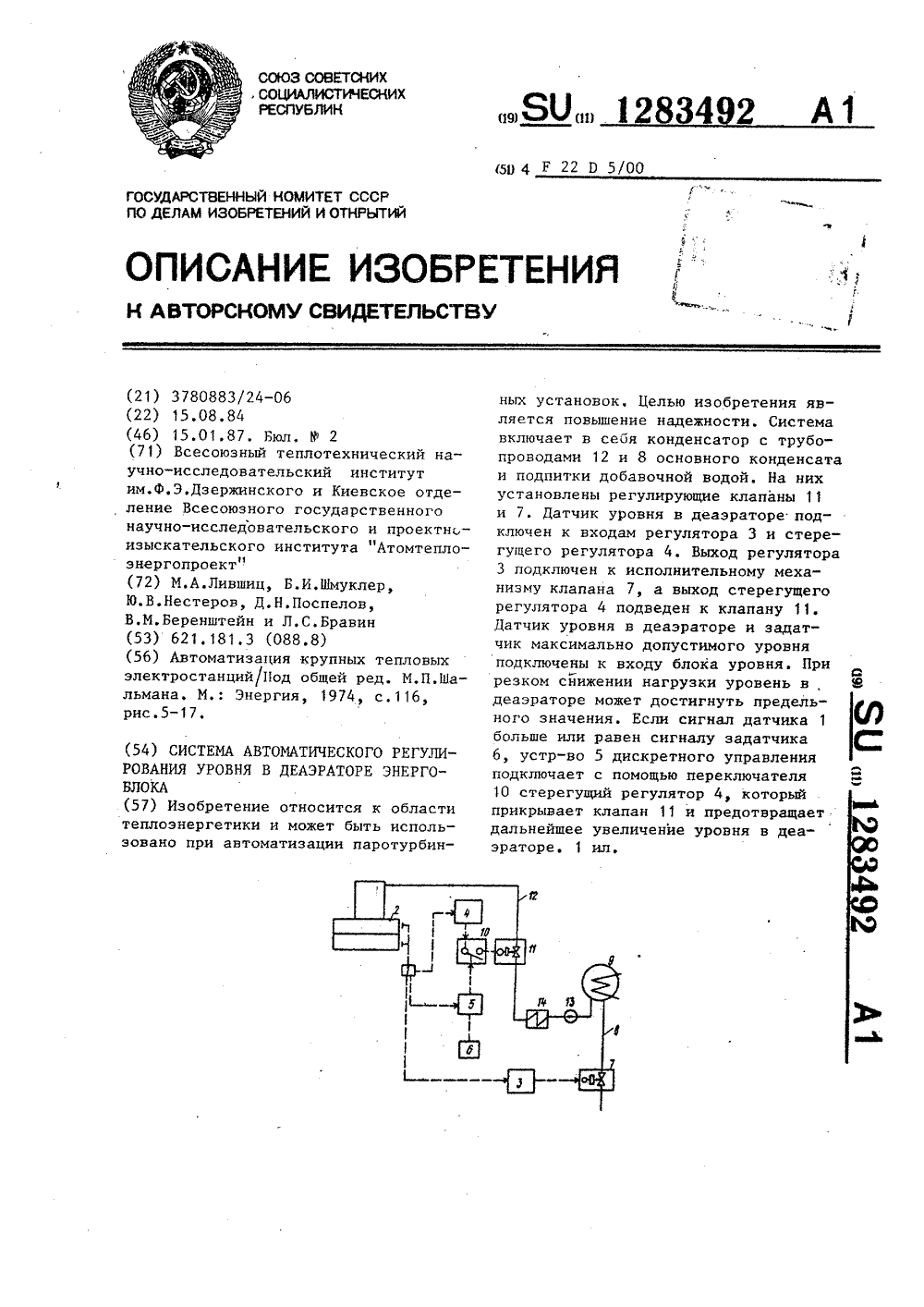

Номер патента: 1283492

Опубликовано: 15.01.1987

Авторы: Беренштейн, Бравин, Лившиц, Нестеров, Поспелов, Шмуклер

МПК: F22D 5/00

Метки: деаэраторе, уровня, энергоблока

...конденсатора 9 добавочной водой в соответствии с утечками среды из цикла. При изменении нагрузки блока в40 направлении, соответствующем уменьшению массового заполнения котла (парогенератора), например, для блоков с прямоточными котлами при снижении нагрузки, уровень в деаэраторе 2 увеличивается. Деаэратор 2 играет роль45 демпферной емкости. Под действием ,регулятора 3 закрывается клапан 7 на подпитке добавочной воды, В случае глубокого и резкого снижения нагрузки, особенно при полном сбросе нагСоставитРедактор Н.Швыдкая Техред М Заказ 7413/34 Тираж 388 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 45Подписное Изобретение относится к теплоэнергетике и может быть использовано...

Номер патента: 1286876

Опубликовано: 30.01.1987

Авторы: Кондратьев, Курнык, Сенигова

МПК: C02F 1/20, F22D 1/50

Метки: бесколонковый, деаэратор, струйно-барботажный

...6. Стенка 9 камеры 8 и верхняя часть перегородки 6 соединены перфорированным листом 10, установленным в баке 1 с образованием зазора между листом 10 и верхней поверхностью бака 1 для прохода пара. Патрубок 3 для подвода пара встроен в желоб 11, размещенный между камерой 8 и поддоном 5 и образующий с перегородкой 6 канал 12 для слива воды в,поддон,5. 35Весколонковый струйно-барботажный деаэратор работает следующим образом.Основной конденсат и другие потоки подают через патрубок 2 в камеру 40 8 из которой вода выходит напорными струями через перфорированную боковую стенку 9, Длина струй меняется в зависимости от.гидравлической нагрузки. В пространстве между листом 4510 и жеЛобом 11, которое по существу является струйным отсеком,...

Номер патента: 1286877

Опубликовано: 30.01.1987

Авторы: Бачило, Виханский, Гиммельберг, Глушков, Качев, Концевой, Модин, Морозов, Пермяков, Фукс

МПК: C02F 1/20, F22D 1/50

Метки: деаэратор, термический

...части колонки 1 размещены водораспределительное устройство 4, струйная тарелка 5, пере- - . ливная тарелка 6 и барботажная тарелка 7, снабженная перепускным 20 гидрозатвором 8 и перегородкой 9, Последняя образует гидрозатвор с цилиндрической горловиной 10 колонки 1, имеющий вырез.К горловине 10 примыкают вертикальные перегородки 11. Колонка 1 сообщена с баком 2 перепускным патрубком 12, размещенным в штуцере 3 кооаксиально ему и прикрепленным к стенке бака 2,Горловина 10 колонки 1 размещена меж ду перепускным патрубком 12 и переходным штуцером 3, кольцевая полость 13 между которыми сообщена с колонкой 1 посредством дополнительно установленных в ней вентиляционных 35 труб 14, а с баком 2 - посредством выполненных в стенке бака...

Номер патента: 1288436

Опубликовано: 07.02.1987

Авторы: Бурый, Кондратьев, Курнык

МПК: C02F 1/20, F22D 1/50

Метки: деаэратор, термический

...8 сообщена с паровым пространством деаэратора над листом 2 посредством патруб. ка 9. Для подвода пара и воды служат патрубки 10 и 11, а для отвода выпара и деаэрированной воды - патрубки 12 и 13. Под барботажным лис - том 2 установлено дроссельное устройство 14, выполненное в виде перфорированной перегородки, размещенной между перегородкой 5 и поддоном 3.деаэратор содержит водораспределитель 1, барботажный лист 2 и пароперепускной гидрозатвор в виде поддона 3 с опущенной в него перегородкой 4, В поддоне 3 установлена с зазором примыкающая к листу 2 стенка6, образующая с поддоном 3 камеру 6,в которую встроен водораспределитель1, причем камера 8 снабжена трубой9 для отвода пара, прошедшего лист2 и гидрозатвор, а в канале междуподдоном...

Номер патента: 1289821

Опубликовано: 15.02.1987

Авторы: Немцев, Тимошенко, Шарапов, Шерстобитов

МПК: C02F 1/20, F22D 1/50

Метки: вакуумный, деаэратор, парогенерирующей, установки

...2 и испарительный 3 15отсеки, отделенные друг от другасплошной перегородкой 4. С деаэрационным отсеком 2 сообщены патрубки5, 6 и 7 соответственно для подводаисходной воды, отвода деаэрированной 20воды и выпара, а с испарительным отсеком 3 - патрубки 8 и 9 подвода иотвода греющего теплоносителя. В испарительном отсеке 3 имеются направляющие жалюзи 10 и волногасительнаярешетка 11Патрубок 8 подвода греющего теплоносителя соединен. с линией 12 отвода продувочной воды из расширителя 13 непрерывной продувки парогенератора (не показан), а патру- ЗОбок 9 - с трубопроводом 14 дренажей.К расширителю 13 присоединены трубопровод 15 продувочной воды из парогенератора и трубопровод 16 отводапара, 35Деаэратор работает...

Номер патента: 1291546

Опубликовано: 23.02.1987

Автор: Лурье

МПК: C02F 1/20, F22D 1/28

Метки: вакуумная, деаэрационная

...насосом 6. По трубопроводу 7 осуществляется подвод деаэрируемой воды, Подогреватель 8 на входеподключен к трубопроводу 7, а навыходе " трубопроводом 9 к патрубку 3подвода деаэрируемой воды в деаэратори трубопроводом 10 к патрубку 2подвода греющей среды. Трубопровод1 соединяет трубопровод 7 с патрубком 3, минуя подогреватель 8, На трубопроводе 10 установлен регулирующийклапан 12, соединенный командной. связью с патрубком 4 отвода деаэрированной воды. На трубопроводе 11установлен регулирующий клапан 13,соединенный командной связью с трубопроводом 9.После водоподготовки вода поступает в вакуумную деаэрационную установку по трубопроводу 7. Температура воды в трубопроводе 730 ОС,Около 40расхода воды йаправляетсяв подогреватель 8, где...

Номер патента: 1291786

Опубликовано: 23.02.1987

Авторы: Корсаков, Корсакова

МПК: F22D 1/32

Метки: воды, паротурбинной, питательной, подогрева, преимущественно, ступенчатого, установки

...содержит подогреватель 7 с трубопроводом 8 слива конденсата либо в предвключеннуюступень подогрева, либо в конденсатор или в деаэратор (не показаны).На трубопроводе 3 слива размещенрасширитель 9, снабженный трубопроводом 10 отводапара.Каждая ступень подогрева, кромепоследней снабжена эжектором 11, размещенным на трубопроводе 4 слива конденсата греющего пара в предвключенную по ходу нагреваемой питательнойводы, при этом эжектор 11 каждой ступени (условно обозначен один эжектор)по инжектируемой среде сообщен трубопроводом 10 отвода пара из расшири теля 9 предвключенной по ходу питательной воды ступени 2,На трубопроводах 4 и 8 слива конденсата размещена запорно-регулирую щая арматура 12, управляемая по сигналу регуляторов 13 уровня...

Номер патента: 1291787

Опубликовано: 23.02.1987

Авторы: Белоусов, Беляков, Пермяков

МПК: F22D 1/32

Метки: пароводяной, подогреватель

...направлениинижней части корпуса 1. В этом женаправлении увеличивается давлениепара. Таким образом, с нижней стороны относительно каждой перегородки3 давление пара выше, чем с верхней.Этот перепад давлений препятствуетпротечке конденсата, находящегосяна соответствующей перегородке 3,вниз через отверстия, в которых рас-положены трубы пучка 4, 2 ил. греватель снабжен также. перфорированной трубой 15 для отвода неконденсирующихся газов,Подогреватель работает следующимобразом.Нагреваемая вода поступает черезводоподводящий патрубок 9 во входныеопускные участки 5, а затем во входные подъемные участки 6 труб пучка4, после чего последовательно проходитвыходные опускные участки 7 ивыходные подъемные участки 8, Нагретая вода отводится через...

Номер патента: 1240152

Опубликовано: 28.02.1987

Авторы: Герлинга, Казачинский, Роговский

МПК: F22D 1/14

Метки: границы, канала, парогенерирующего, теплогидравлической, устойчивости

...образом.ветствующего процессора фурье и поступают на соответствующие. входы ариф го устройства дляа ля всего возможногометического блока 15, который выпол-. диапазона изменений режимных параметняет вычисления согласно формуле ров контролируемого парогенерйрующегоканала рассчитывают на ЭВМ семействоП,р (В)= ---. годографов Прр Ца).Затем это семейст 8 с, (о) ЗО во разбивается на группы, соотгде П р Цй) - значение АФХ для час- ветствующие выделяемым режимам рабо.тоты И; ты парогенерирующего канала, отличаю В ( ц ) - значение составляю- щимся как значевиями режимных параарс, кщей взаимного энерге- метров (например, паросодержанием) .тического спектра шу- так и запасом.теплогидравлической усмов перепада давления тойчивости. Каждая из этих...

Номер патента: 1294772

Опубликовано: 07.03.1987

Авторы: Гробман, Кондратьев, Курнык, Мильчаков, Сенигова

МПК: C02F 1/20, F22D 1/30

Метки: деаэрационная, колонка

...гидрозатвор с поддоном 9,установленным под центральным проемом 7. Тарелка 6 снабжена встроеннымпароперепускным клапаном 10, выполненным в виде гидрозатвора. Между водораспределителем 5 и барботажной тарелкой 6 установлена по крайней мере одна также расположенная симметрично оси корпуса 1 и выполненная ввиде поддона дойолнительная барботажная тарелка 11 со встроенным перепускным клапаном 12. При этом верхняя кромка перегородки 13, образующей гидрозатвор клапана нижерасположенного поддона, соединена с вышерасположенным поддоном в районе еговнутренней вертикальной стенки 14.Деаэрационная колонка работаетследующим образом.Вода поступает через патрубок 2на дырчатый водораспределитель 5,сливается струями на барботажные тарелки 6, 11,...

Номер патента: 1295139

Опубликовано: 07.03.1987

Автор: Осокин

МПК: F22D 1/32

Метки: воды, подогреватель, сетевой

...с зазором к трубной доске 5 и с минимальным зазором по отношению к трубам первого хода 2, причем отверстие патрубка 9 перпендикулярно перегородке 10, охладитель парогазовой смеси, образованный обечайкой 11 (фиг.2 и 4), охватывающей часть труб первого хода 2 между нижней горизонтальной перегородкой 12 и трубной доской 5, нижней частью перегородки 10, нижней перегродкой 12 и трубной доской 5, при этом в обечайке.имеется патгрубок 13 (фиг.4), установленный соосно патрубку 14 отсоса парогазовойсмеси, который может быть снабженустройством 15 для отсоса газов. Состороны, противоположной патрубку13, в обечайке 11 выполнено входноеокно 16. Обечайка 11 может быть выполнена с перфорацией и превышатьуровень перегородки 12 (фиг,2). Ю...

Номер патента: 1295140

Опубликовано: 07.03.1987

Автор: Осокин

МПК: F22D 1/32

Метки: подогреватель, регенеративный

...плоскости патрубка5 со смещением в сторону труб первого 8 и второго 9 ходов, обечайку 10,размещенную в нижней части корпуса1, охватывающую нижнюю часть трубходов 8 и 9 и образующую совместнос нижней частью перегородки 6 и нижними горизонтальными перегородками4 охладитель конденсата, в днище 11которого выполнено отверстие, ккоторому подключен трубопровод 12 Ю 15 2 О 25 30 2отсоса парогазовой смеси через гидрозатвор 13, а в обечайке 9 в районеперегородки 6 выполнены входные окна 14,Подогреватель работает следующимобразом.Вода через водяные камеры 2 и 3проходит по трубной системе первого8 и второго 9 ходов, остальных ходов и покидает корпус 1, Греющийпар поступает через патрубок 5 и,омывая перегородки 4, продвигаетсяк нижней части...

Номер патента: 1083712

Опубликовано: 15.03.1987

Авторы: Боженко, Вакуленко, Ермолов, Иванов, Кунтин, Пермяков, Трифонов

МПК: F22D 1/32

Метки: паровой, подогреватель, регенеративный, турбины

...и надежности регенеративного подогревателя паровой турбины. путем более равномерного распределения воды и пара в отсеках нагрева и снижения влажности Ю 15 20 25 30 35 40 45 50 обратного потока пара при сбросенагрузки турбиныВ регенеративном подогревателепаровой турбины, содержащем размещенные в корпусе отсеки нагрева, водяной коллектор и паровые камеры,последние из которых расположенысимметрично относительно вертикальной плоскости симметрии корпуса,соединены с отсеками нагрева черезпаропропускные окна и снабжены подводящими патрубками с выходными концами, расположенными в полости корпуса, указанная цель достигаетсятем, что водяной коллектор установлен между отсеками нагрева, которыерасположены между паровыми камерами, а выходные концы...

Номер патента: 1299606

Опубликовано: 30.03.1987

Авторы: Макаров, Мутин

МПК: B01D 19/00, F22D 1/50

Метки: вакуумной, воды, деаэрации

...уровня воды в дегазаторе предусмотрен регулятор 7 уровня, поддерживающий уровень воды в дегазаторе в определенных пределах. При отказе регулятора уровня и понижении уровня воды в дегазаторе до нижнего предельного уровня срабатывает датчик нижнего предельного уровня 8, который аварийно останавливает насос О, откачивающий воду из дега- затора 1.При повышении уровня воды в дега- заторе и отказе регулятора 7 уровня вода по трубе 11, верхний открытый конец которой установлен ниже нижней насадки 4, беспрепятственно сливается из дегазатора 1 даже при наличии в дегазаторе разрежения, так как внутренний диаметр трубы 11 рассчитан на максимальный расход воды в дега- заторе, а высота трубы 11 равна величине разрежения в дегазаторе, выраженной...

Номер патента: 1302085

Опубликовано: 07.04.1987

Авторы: Кондратьев, Яловец

МПК: C02F 1/20, F22D 1/50

Метки: вакуумный, деаэратор

...10. Между водораспределителем2 и переливной тарелкой 4 установленацилиндрическая перфорированная обечайка 11, соединенная,со стенкой корпуса 1 кольцевыми пластинами 12 и 13,причем пластина 13 также выполненаперфорированной,Деаэратор работает следующим образом.Холодная вода по трубопроводу 8подается на водораспределитель 2,струями сливается на барботажный,пист 3, поступает на переливную тарелку 4 и затем через водосливноеустройство 9 сливается в бак-аккумулятор 10,Перегретая вода по трубопроводу6 подается в камеру 5, размещеннуюпод барботажным листом 3. Выделившийся при вскипании перегретой водыпар, пройдя через слой жидкостина барботажном листе 3, поступаетв пространство между водораспредели -телем 2 и переливной тарелкой 4,где...

Номер патента: 1305495

Опубликовано: 23.04.1987

Авторы: Антонов, Гержой, Ибрагимов, Марченко, Серебряников, Тувальбаев

МПК: C02F 1/20, F22D 1/50

Метки: деаэрационная

...подключенный трубопро" водом 18 к паропроводу 6 за дроссельным регулирующим клапаном 7 по ходу движения греющего агента. В верхней части деаэрационной колонки 2 уста-, новлен штуцер 19 для удаления выделившихся газов. Деаэрационная колонка работает следующим образом.Подводимая для деаэрации в колонке 2 вода с помощью распределительного устройства 3 (выполненного, например, в виде коллектора) равномерно распределяется по сечению колонки2 и поступает на дробящее устройство4, где вода для увеличения поверхности тепло- и массообмена дробитсяна струйки, капли или пленки, По па 10 ропроводу 6 и далее через парораспределительный коллектор 5 греющий парподается противотоком навстречу воде,Расход и параметры пара регулируются дроссельным...

Номер патента: 1307152

Опубликовано: 30.04.1987

Авторы: Костылев, Миронова, Окунев, Расторгуева, Тесис

МПК: C02F 1/20, F22D 1/28

Метки: вакуумный, деаэратор

...содержит установленныев корпусе 1 водораспределители 2 и 3,барботажный лист 4, патрубки 5 и бподвода и отвода деаэрируемой воды,патрубок 7 отвода выпара и образованный корпусом 1, вертикальной перегородкой 8 и барботажным листом 4 испарительный отсек с патрубком 9 подвода перегретой воды, В испарительномотсеке установлена перегородка 10,образующая совместно с корпусом 1,частью барботажного листа 4 и вертикальной перегородкой 8 парораспределительную камеру 11, Вертикальнаяперегородка 8 в верхней части выполнена перфорированной и образует совместно с перегородкой 10 и барботажным листом 4 гидрозатвор 12, Парораспределительная камера 11 снабженадополнительным патрубком 13 подводаперегретой воды.Деаэратор работает...

Номер патента: 1307153

Опубликовано: 30.04.1987

Авторы: Бараненко, Барбарошие, Герлига, Курнык, Мороз, Штехман

МПК: C02F 1/20, F22D 1/50

Метки: вакуумный, деаэратор

...создается развитой барботажныйслой с максимальной поверхностьюконтакта фаз, в котором и обеспечивается основной эффект деаэрации.Для улучшения деаэрации невскипевшаячасть перегретой жидкости собирается в поддоне 10, откуда отводитсяне к выходному патрубку 6, а навходной участок 11 листа 4, где онадополнительно обрабатывается пароми участвует в догреве холодной воды, прошедшей отсек 3 перед ее подачей на перфорированную часть листа 4. Причем подвод воды осуществляется через канал 12 в виде гидрозатвора, который предотвращает преждевременный прорыв пара в отсек 3 прималых нагрузках и тем самым гарантирует подачу на лист 4 оптимального количества пара, как с точки зрениятепло- и массообмена, так и с точки зрения устойчивой...

Номер патента: 1307154

Опубликовано: 30.04.1987

Авторы: Бараненко, Барбарошие, Герлига, Курнык, Литвинов, Мороз, Штехман

МПК: C02F 1/20, F22D 1/50

Метки: вакуумный, деаэратор

...короба 8, дополнительно нагревается за счет простого смешения с потоком перегретой жидкости и лишь затем по ступает на деаэрирующий участок 5, где завершается процесс глубокого газоудаления. Перегретая жидкость через патрубок 11 подается в камеру 6 вскипания, частично вскипает,и обра зовавшийся пар подводится к деаэрирующему участку 5, работающему непрерывнои к нагревательному участку (при значительных недогревах воды в зоне орошения), На нагревательном 45 участке 4 основная часть пара конденсируется в слое воды, а на деарирующем 5 - проходит транзитом данный слой. Процесс конденсации завершается на струях, а несконденсировавшая ся часть парогазовой смеси (выпар) отводится через патрубок 12. Установка короба 8 для подвода перегретой...

Номер патента: 1310580

Опубликовано: 15.05.1987

Авторы: Журавлев, Сурин

МПК: F22D 11/00

Метки: бак-аккумулятор, паросиловой, установки

...насыщенной кислородом добавочнойводы, находящейся над горизонтальнойперегородкой, с возвратными конденсаторами, которые находятся под горизонтальной перегородкой и имеютнезначительную концентрацию растворенного кислорода, отверстие в перегородке ограничено по размерам, однако достаточно для пропусканиянужного количества добавочной воды,а именно: площадь отверстия 7 перегородки 6 больше или равна площадипоперечного сечения трубопровода 4подвода добавочной воды, но меньшеили равна площади поперечного сечения трубопровода 2 отвода питательнойводы, Трубопровод 4 подключен к корпусу над, а трубопроводы 2 и 3 - подперегородкой 6. В последней можетбыть установлен предохранительныйклапан 8,В бак-аккумулятор по трубопроводам 3 подают...

Номер патента: 1312076

Опубликовано: 23.05.1987

Авторы: Кондратьев, Яловец

МПК: C02F 1/20, F22D 1/30

Метки: деаэратор, термический

...работает следующим образом.Деаэрируемая вода через патрубок3 поступает в колонку 2. Пройдя сливные тарелки 6, вода поступает набарботажную тарелку 7, где догревается до температуры насыщения, барботируется паром и сливается черезводосливное устройство в бак-аккумулятор 1, Подаваемый в колонку 2 через патрубок 4 пар, пройдя черезслой жидкости на барботажной тарелке7, поступает в паровое пространство 5 между водосливными тарелками 6, гдепроисходит предварительный нагреви грубая деаэрация воды. Несконденсировавшийся пар и выделившиеся газыотводятся иэ колонки 2 через патрубок 5.Деаэрированная вода с выхода барботажной тарелки 7 через трубку 13поступает во внешнюю трубу 8 и через 15 перфорацию днища 12 сливается в поддон 10, а...

Номер патента: 1312311

Опубликовано: 23.05.1987

Автор: Бравиков

МПК: C02F 1/20, F22D 1/50

Метки: деаэратор, термический

...4.Деаэратор работает следующим образом.Перегретая вода подводится черезпатрубок 6 в коллектор 9. При течении в колллекторе 9 и далее в соплах10 происходит вскипание воды, пароводяной поток разгоняется до.значительных скоростей, при этом водараспыпяется на мелкие капли, в результате вскипания и распыпения перегретой воды происходит ее деаэрация. Неиспарившиеся капли воды тормозятся на стенках, стекают вниз и,пройдя канал 11, черезпатрубок 8отводятся их деаэратора.Пар, образовавшийся при вскипанииперегретой воды, создает поц барботажной тарелкой паровую подушку, Прималой высоте паровой подушки весьобразовавшийся пар проходит черезотверстия в барботажной тарелке 4,через слой воды на ней и далее движется по отсекам деаэратора...

Номер патента: 1315721

Опубликовано: 07.06.1987

Авторы: Белоусов, Горновская

МПК: F22D 1/32, F28F 9/22

Метки: теплообменник

...водяных камер 2 и 3) греюший пар поступает на труби второгохола, д затем первого. При этом основная часть пара конденсируется на трубах первого хода, проходя трубы второго хада с повышенной скоростью, Этообстоятельство приводит к значительному падению давления пара на трубахвторого хода и меньшему падению давления нд трубах первого хода,Во вторую секцию поступает несколько меньше пара, чем в первую (вода втрубах первого хода второй секции поступает подогретой в первой секции),соответственна и падение давления пара нд трубах пучкд в этой секции меньше, чем в первой, Б результате этогоддвпени пара над первой горизонтальной перс. городкой 8 больше(по меньшеймере дпя участка труб первого хода),чем пад ней, и конденсат сливаетсячерез...

Номер патента: 1271187

Опубликовано: 07.06.1987

Авторы: Герлига, Роговский

МПК: F22D 1/14

Метки: автоматической, выхода, границу, защиты, канала, парогенерирующего, теплогидравлической, устойчивости

...анализа, так и наоснове дискретного преобразованияФурье,В качестве блока 7 деления можетбыть использовано устройство для ре-ализации обобщенного метода делениябез восстановления остатка, Схема 8ограничения теплового потока содержитсумматор, усилитель мощности (например, тиристорный ключ) и исполнительный элемент.Блок 9 управления содержит генератор тактовых импульсов со схемой синхронизации.Устройство работает следующим образом.Электрические сигналы с выходоврасходомерного устройства 1 и датчика 2 перепада давления поступают,соответственно на входы блоков 3 и 4выделения переменной составляющей,которые пропускают только флуктуацииэтих электрических сигналов, Электрические сигналы, представляющие собойцентрированные случайные...

Номер патента: 1317230

Опубликовано: 15.06.1987

Авторы: Азнабаев, Бараз, Корман, Майер, Пермитин

МПК: C02F 1/20, F22D 1/28

Метки: бак, деаэраторный

...3 1317 менным повышением жесткости обечайкнСтепень жесткости цилиндрической обечайки 3 регулируется путем изменения температуры нагрева С-образных труб 14-17 и, таким образом, силы поджатия отводов к обечайке.При работе на основном режиме устанавливается номинальная степень открытия клапана регулятора 32 расхода пара для поддержания постоянной 1 О температуры нагрева С-образных труб 14-17 и заданной степени жесткости бака, при этом максимальное значение сил, действующих со стороны ребер жесткости на бак, не вызывает в обе .чайке 3 напряжений выше предела упругой деформации. При открытом клапане регулятора 32 расхода пара греющей пар последовательно поступает в коллектор 31, паропровод 30, ребра . 20 жесткости 6 и 7, паропроводы 27 и 28,...

Номер патента: 1317231

Опубликовано: 15.06.1987

Авторы: Гробман, Кондратьев, Курнык, Мильчаков, Новикова

МПК: C02F 1/20, F22D 1/50

Метки: деаэратор

...5 и примыкает к перегородке 8 со стороны, противолежащей тарелке 3, Порог 4 установлен над тарелкой 3 с зазором для прохода воды.Деаэратор работает следующим образом.Подлежащие деаэрации холодные потоки воды поступают на водораспреде литель 2, откуда струями сливаются на барботажную тарелку 3, проходят вдоль нее,далее через зазор под порогом 4 поступают на П-образные элементы газоотводящего устройства 7 и через 40 гидрозатвор 5 отводятся в аккумулирующую емкость (не показана).Греющий пар, подаваемый в нижнюю часть колонки, проходит через основную барботажную ступень, обеспечивая 45 в барботажном слое на тарелке 3 приконтакте с водей окончательный подогрев и деаэрацию воды, затем поступает в пространство под водораспределителем 2,...
