Способ регулирования уровня воды в парогенераторе

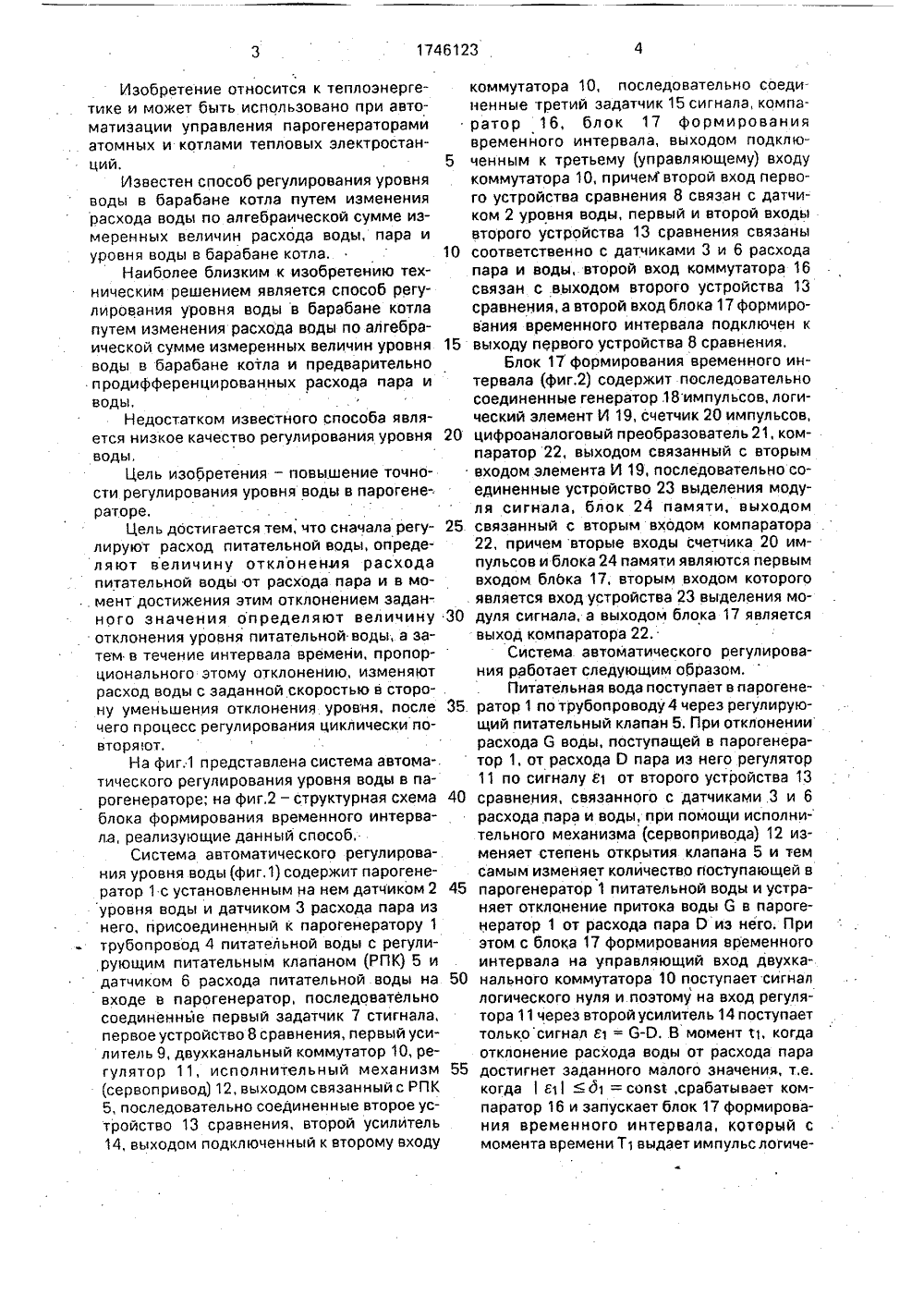

/30 1)5 Р 2 ЗОБ РЕТЕ САНИ ИДЕТЕЛЬСТВУ. АВТОРСКОМ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 21) 4824981/06(71) Харьковское научно-исследовательское и проектно-конструкторское отделение Всесоюзного государственного научно-исследовательского, проектно-конструкторского и изыскательного института "Атомэнергопроект"(56) Ротач В.Я, Теория автоматического управления теплоэнергетическими процессами. - . М.: Энергоатомиздат, 1985, с, 33, рис.1,17.Авторское свидетельство СССР М 230832, кл, Р 22 О 5/30, 1968,(54) СПОСОБ. РЕГУЛИРОВАНИЯ УРОВНЯ ВОДЫ В ПАРОГЕНЕРАТОРЕ(57) Использование: в теплоэнергетике при регулировании уровня воды в пэрогенераторе, Сущность изобретения: изменяют расход питательной воды, В момент 11, когда отклонение расхода воды от расхода пара достигнет. заданного значения, срабатывает . компаратор 16 и запускается блок 17 формирования временного интервала. Этот блок выдает импульс, пропорциональный абсолютной величине отклонения уровня в момент Т 1. Теперь в течение интервала времени й регулятор 11 изменяет степень открытия клапана 5 итем самым устраняет отклонение уровня воды от заданного значения, По истечении интервала времени Лт коммутатор 10 подключает выход усилителя 14 квходу регулятора 11 и процесс регулирования циклически повторяется, 2 ил,Изобретение относится к теплоэнергетике и может быть использовано при автоматизации управления парогенераторамиатомных и котлами тепловых электростанций. 5Известен способ регулирования уровняводы в барабане котла путем изменениярасхода воды по алгебраической сумме измеренных величин расхода воды, пара иуровня воды в барабане котла, 10Наиболее близким к изобретению техническим решением является способ регулирования уровня воды в барабане котлапутем изменения расхода воды по алгебраической сумме измеренных величин уровня 15воды в барабане котла и предварительнопродифференцированных расхода пара иводы,Недостатком известного способа является низкое качество регулирования уровня 20воды.Цель изобретения - повышение точности регулирования уровня воды в парогене-.раторе.Цель достигается тем, что сначала регулируют расход питательной воды, определяют величину отклонения расходапитательной воды от расхода пара и в момент достижения этим отклонением заданного значения определяют величину 30отклонения уровня питательной воды, а затем в тецение интервала времени, пропорционального этому отклонению, изменяютрасход воды с заданной скоростью в сторо- .ну уменьшения отклонения уровня, после 35чего процесс регулирования циклически повторя",от,На фиг;1 представлена система автома-.тического регулирования уровня воды в парогенераторе; на фиг,2 - структурная схема 40блока формирования временного интервала, реализующие данный способ,Система автоматицеского регулирования уровня воды (фиг,1) содержит парогенератор 1 с установленным на нем датчиком 2 45уровня воды и датчиком 3 расхода пара изнего, присоединенный к парогенератору 1трубопровод 4 питательной воды с регулирующим питательным клапаном (РПК) 5 идатчиком 6 расхода питательной воды на 50входе в пэрогенератор, последовательносоединенные первый задатчик 7 стигнала,первое устройство 8 сравнения, первый усилитель 9, двухканальный коммутатор 10, регулятор 11, исполнительный механизм 55(сервопривод) 12, выходом связанный с РПК5, последовательно соединенные второе устройство 13 сравнения, второй усилитель14, выходом подключенный к второму входу коммутатора 10, последовательно соеди. ненные третий задатчик 15 сигнала, компаратор 16, блок 17 формирования временного интервала, выходом подключенным к третьему (управляющему) входу коммутатора 10, причем" второй вход первого устройства сравнения 8 связан с датчиком 2 уровня воды, первый и второй входы второго устройства 13 сравнения связаны соответственно с датчиками 3 и 6 расхода пара и воды, второй вход коммутатора 16 связан с выходом второго устройства 13 сравнения, а второй вход блока 17 формирования временного интервала подключен к выходу первого устройства 8 сравнения,Блок 17 формирования временного интервала (фиг,2) содержит последовательно соединенные генератор.18 импульсов, логический элемент И 19, счетчик 20 импульсов, цифроаналоговый преобразователь 21, компаратор 22, выходом связанный с вторым входом элемента И 19, последовательно соединенные устройство 23 выделения модуля сигнала, блок 24 памяти, выходом связанный с вторым входом компаратора .22, причем вторые входы счетцика 20 импульсов и блока 24 памяти являются первым входом блбка 17, вторым входом которого является вход устройства 23 выделения модуля сигнала, а выходом блока 17 является выход компаратора 22.Система автоматического регулирования работает следующим образом.Питательная вода поступает в парогенератор 1 по трубопроводу 4 через регулирующий питательный клапан 5. При отклонении расхода О воды, поступащей в парогенератор 1, от расхода О пара из него регулятор 11 по сигналу й от второго устройства 13 сравнения, связанного с датчиками 3 и 6 расхода пара и воды, при помощи исполнительного механизма (сервопривода) 12 изменяет степень открытия клапана 5 и тем самым изменяет количество поступающей в парогенератор 1 питательной воды и устраняет отклонение притока воды 6 в парогенератор 1 от расхода пара О из него. При этом с блока 17 формирования временного интервала на управляющий вход двухканального коммутатора 10 поступает сигнал логического нуля и поэтому на вход регулятора 11 через второй усилитель 14 поступает только сигнал я 1 = 6-О. В момент т 1, когда отклонение расхода воды от расхода пара достигнет заданного малого значения, т,е. когдая 11 д 1 = сопм,срабатывает компаратор 16 и запускает блок 17 формирования временного интервала, который с момента времени Т 1 выдает импульс логической единицы длительностью Лт., пропорциональной абсолютной величине отклоненияй (11)уровня воды в парогенераторе в момент т 1 от заданного значения, т,е,Ь=Кй(11) , где К - коэффициент пропорциональности.Теперь в течение интервала времени Ь с коммутатор 10 по сигналу с блока 17 подключает выход первого усилителя 9 к входу регулятора.11, который под действием усиленного сигнала е 2, поступающего с выхода второго устройства 13 сравнения, связанного с датчиком 2 уровня воды в парогенераторе 1, при помощи исполнительного механизма 12 изменяет степень открытия клапана 5 и тем самым изменяет количество поступающей в парогенератор 1 питательной воды и устраняет отклонение уровня воды от заданного значения, По истечении интервала времени Ь т коммутатор 10 по сигналу с блока 17 подключает выход второго усилителя 14 к входу регулятора 11 и процесс регулирования циклически повторяется.Блок формирования временного интервала (фиг,2) работает следующим образом.Под действием сигнала с.выхода компаратора 16 счетчик 20 импульсов сбрасывается в исходное нулевое состояние, а блок 24 памяти запоминает текущее значение модуля. сигналае 2 (т 1) 1 с выхода устройства 23 выделения модуля и подает.его: на вход компаратора 22. После этого импульсы с выхода генератора 18 через элемент И 19 заполняют счетчик 20 импульсов. Величина напряжения на выходе цифро-аналогового преобразователя 21 линейно возрастает до тех пор, пока не достигнет напряжения, подаваемого с блока 24 памяти,В момент равенства этих напряженийкомпаратор 22 срабатывает, запрещая тем 5 самым дальнейшее заполнение счетчика . 20 импульсов. Выходная величина (логический нуль) при этом остается неизменной. до прихода нового импульса с компаратора 16. Величина интервала Ь 1= КЕ 2 (т 1)10 регулируется частотой импульсов с выхода генератора 18,Использование способа позволяет улучшить показатели качества системы регулирования уровня воды в парогенераторе при 15 действии возмущений по расходу пара и питательной воды, .что в конечном итоге приводит к повышению надежности и долговечности оборудования энергоблока. 20 Формула изобретенияСпособ регулирования уровня воды в парогенераторе путем изменения .расхода воды по измеренным величинам расходов 25 пара, воды и уровня, о т л и ч а ю щ и й с я тем, что, с целью повышения. надежности путем уменьшения частоты срабатывания исполнительного механизма,.сначала регу. лируют расход питательной воды и в момент 30 .достижения величиной отклонения расхода питательной воды от расхода пара заданного значения определяют величину отклонения уровня питательной:воды, а затем в течение интервала времени, пропорцио нального этому отклонению, изменяют расход воды с заданной скоростью в сторону" . уменьшения отклонения уровня,. после чего процесс регулирования циклически повторяют. 40
