Подогреватель смешивающего типа

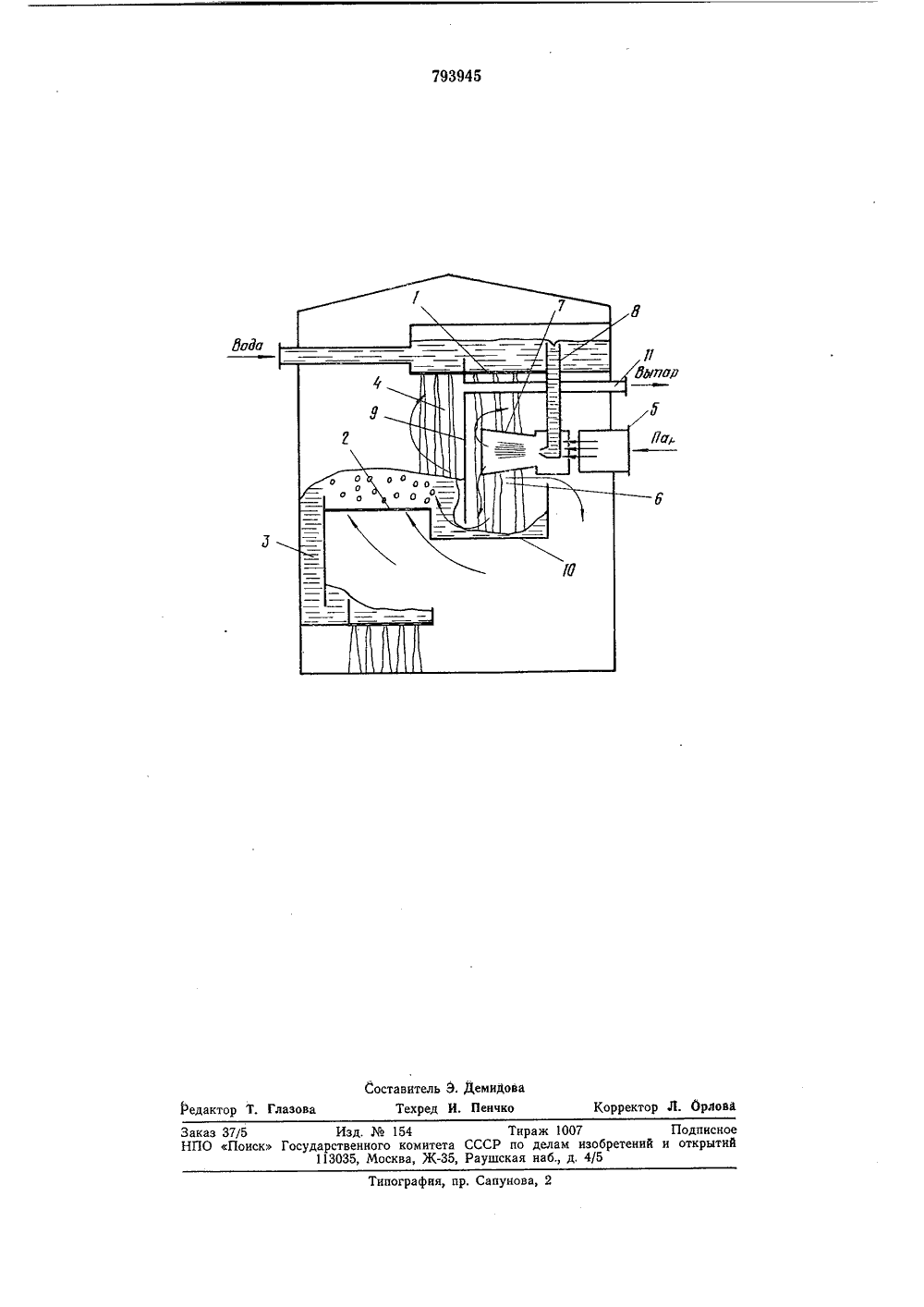

уч м -, ц т ро . т р, щ 4 Ретт д945 О П И-б"А-Й"-И Е ИЗОБРЕТЕНИЯ Р 1793 Союз Советсиик Социалистических Республик) У летень621.187.1 1(088.8) крыти 45) Дата опубликования описания 07.01.81А. Д. Кондратьев и Л. Н Уральский филиал Всесоюзного дваж Красного Знамени теплотехнического на института им. ф, Э, Дзе(54) ОГРЕВАТЕЛЬ СМЕШИВАЮЩЕ ПА Изобретение относится к области теплоэнергетики, в частности к подогревателям смешивающего типа, и может быть использовано, например, на атомных электростанциях.Известен подогреватель смешивающего типа, содержащий водораспределитель и барботажную тарелку с гидрозатвором, установленные в струйном отсеке, и парораспределительный коллектор, расположенный в камере предварительного подогрева воды 1.Недостатком известного устройства является низкая производительность и малая предельно-допустимая тепловая нагрузка, что обуславливает необходимость установки большого числа подогревателей. Из-за ограниченной пропускной способности по пару барботажной тарелки при определенной производительности подогревателя происходит рост перепада давления, увеличение слоя воды на тарелке, как следствие, возрастает ее гидростатическое сопротивление, что приводит к нарушению стабильности режимов обработки воды, ухудшению гидродинамики (возникновению гидроударов) и качества деаэрации. Такой режим является предельным, ограничивающим производительность подогревателя. Увеличение же пропускной способности по пару сУдаРстееннын комитет (23) Приор,п,за счет увеличения проходных сечений практически невозможно из-за того, что размеры подогревателя близки к предельно допустимым.5 Целью изобретения является повышениепроизводительности.Цель достигается тем, что подогревательснабжен установленным в камере предварительного нагрева воды эжектором, всасы О вающее отверстие которого расположенонапротив парораспределительного коллек-.тора соосйо ему, камера смешения сообщена с водораспределителем, а последний выполнен в виде изолированного от струйного 15 отсека короба.На чертеже схематически изображен продольный разрез подогревателя.Подогреватель содержит водораспределитель 1 и барботажную тарелку 2 с гидро затвором 3, установленные в струйном отсеке 4. Парораспределительный коллектор 5 расположен в камере 6 предварительного подогрева воды.Подогреватель снабжен установленным в 25 камере 6 предварительного нагрева водыэжектором 7, всасывающее отверстие которого расположено напротив парораспределительного коллектора 5 и соосно ему, а камера смешения эжектора сообщена тру- ЗО бой 8 с водораспределитепем 1, Последнийвыполнен в виде изолированного от струйного отсека короба.Камера б предварительного подогрева воды ограничена перегородкой 9, нижний конец которой расположен под уровнем воды 5в поддоне 10,Подогреватель работает следующим образом,Вода поступает в водораспределитель 1,откуда в виде струй сливается в камеру б 1 Опредварительного нагрева воды, а затемпроходит вдоль барботажной тарелки 2, ичерез гидрозатвор 3 отводится в аккумулирующую емкость.Необходимый для нагрева и деаэрации 15воды пар поступает в камеру б через коллектор 5. Здесь он частично подогревает поток воды и поступает под барботажную тарелку 2, где при контакте с водой осуществляет догрев и основную деаэрацию последней.Парогазовая смесь, выделившаяся в процессе деаэрации, поступает в струйный отсек 4, где паровая составляющая смесиконденсируется на струях воды, осуществляя ее основной нагрев и грубую деаэрацию, а неконденсирующиеся газы отводятсяв линию 11 выпара.Так как расход греющего пара, подводимого в подогреватель, пропорционально уве- ЗОличивается с увеличением гидравлическойнагрузки, то наступает такой момент, когдапропускная способность по пару барботажного устройства (барботажной тарелки 2 ибайпасного гидрозатвора 3) станет меньше 35требуемой, т. е. количество подводимогов подогреватель нара станет больше тогоколичества пара, которое способно пропустить барботажное устройство, Это приведетк появлению избытка пара, который будет 40стремиться прорваться в струйный отсек 4через гидрозатвор 3, что резко ухудшит условия водослива с барботажной тарелки 2,В совокупности с увеличением в этот период перепада давления на барботажной 45тарелке 2 последнее обстоятельство вызоветпереполнение пространства над тарелкой 2водой и, как следствие, приведет к появлению гидроударов и резкому ухудшению качества деаэрации, Такой режим является 50предельным по производительности подогревателя,4Наличие в подогревателе эжектора 7 устраняет описанное выше явление.При увеличении нагрузки подогревателя, сверх номинальной (т. е. в период наступления предельного режима), уровень воды на водораспределителе 1 будет также увеличиваться выше предельно-допустимого уровня, соответствующего номинальной нагрузке. Часть воды из водораспределителя 1 начнет поступать через водопереливную трубу 8 в камеру смешения эжектора 7, где вода распаляясь потоком греющего пара будет осуществлять конденсацию части пара, одновременно нагреваясь и деаэрируясь. Изменяя высоту размещения верхней кромки трубы 8 водораспределителя 1 и ее диаметр можно добиться конденсации избыточного количества пара в требуемом диапазоне эффективных нагрузок, а также обеспечить гидродинамически устойчивую и эффективную работу подогревателя при значительных перегрузках по воде и по пару.Применение описанного подогревателя позволит увеличить единичную производительность существующих подогревателей смешивающего типа при сохранении габаритных размеров.Формула изобретенияПодогреватель смешивающего типа, содержащий водораспределитель и барботажную тарелку с гидрозатвором, установленные в струйном отсеке, и парораспределительный коллектор, расположенный в камере предварительного нагрева воды, отлич а ю щ и й с я тем, что, с целью повышения производительности, подогреватель снабжен установленным в камере предварительного нагрева воды эжектором, всасывающее отверстие которого расположено напротив парораспределительного коллектора соосно ему, камера смешения сообщена с водораспределителем, а последний выполнен в виде изолированного от струйного отсека короба.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР55 б 301, кл. С 02 В 1/10, 1975.орректор Л, Орлова Глазова едактор ипография, пр. Сапунова, 2 Заказ 37/5 Изд.154 Тираж 1007 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
