F16M — Рамы, станины или картеры двигателей или других машин, не характерные только для определенных типов двигателей, машин или устройств; опоры или подставки

Номер патента: 1083022

Опубликовано: 30.03.1984

Автор: Собин

МПК: F16M 7/00

Метки: выверки, крепления, оборудования, технологического, фундаментных, шин

...и повторной установки шины на фундамент для окончательной выверки.Цель изобретения - уменьшение коробления выверяемой шины при затяжке анкерного болта и сокращения трудозатрат,Поставленная цель достигается за счет того, что в устройстве для выверки и крепления фундаментных шин технологического оборудования, содержащем анкерный болт и отжимной элемент, последний выполнен в виде полого корпуса со сфероидальным опорным концом и установленной на другом его резьбовом конце гайки, а анкерный болт выполнен с головкой в виде ласточкиного хвоста с пазом и размещен с возможностью перемещения в полости корпуса, сфероидальный опорный конец которого расположен в пазу головки анкерного болта.На фиг. 1 представлено устройство, общий вид; на фиг. 2 -...

Номер патента: 1087739

Опубликовано: 23.04.1984

Авторы: Махлис, Эльяш

МПК: F16M 7/00

Метки: выверки, оборудования

...выверки оборудования в горизонтальной плоскости.Цель достигается тем, что согласно способу выверки оборудования, заключающемуся в установке оборудования на фундаменте, навешивании на оборудование гибкого электропроводящего элемента с отвесами, сборке электроконтактной цепи и регулировке положения оборудования по появлению тока в цепи. Оборудование устанавливают на фундаменте на установочных элементах, по периметру оборудования размещают резервуар с токопроводящей жидкостью, в плоскости установочных элементов укладывают параллельно одной из главных осей поверочную линейку с пузырьковой ампулой и на линейке закрепляют гибкий электропроводный элемент с двумя отвесами на равном расстоянии от выверяемой плоскости до концов отвесов, а затем...

Номер патента: 1092323

Опубликовано: 15.05.1984

Авторы: Дорогов, Рябинин, Тараканов

МПК: F16M 7/00

Метки: крепления, оборудования, фундаменте

...с гнездом фундамента.Целью изобретения является повышение надежности крепления,Поставленная цель достигается тем,что согласно способу крепления оборудования на фундаменте, включающемусверление цилиндрических гнезд вФундаменте, введение в них крепежныхэлементов с коническими концами, накоторых размещают анкерные втулки,установку на них оборудования, еговыверку и заливку гнезд бетоном, вместах расположения каждого цилиндрического гнезда выполняют сопрягаемые с ним дополнительные пазы подуглом 5-15 к продольной оси гнездас расходящимися друг от друга концами на глубину расположения верхнего края анкерной втулки крепежного элемента и осуществляют заливкудополнительных пазов бетоном одновременно с заливкой...

Номер патента: 1099179

Опубликовано: 23.06.1984

Авторы: Высоцкий, Козленко, Федосеев, Целигоров

МПК: F16M 7/00

Метки: монтажа, оборудования

...(не показано),устанавливают Фальшопору 3 сшариковыми опорами 4 регулировочных винтов 5,Фальшопору 3 выполняют сваркой, в виде ориентированных вдоль радиальныхплоскостей в шахте пересекающихсябалок прямоугольного сечения с базовыми поверхностями на их торцах, врайоне которых сверху и снизу в опорах 6, закрепленных на фальшопоре,установлены резьбовые штыри 7, осикоторых лежат в радиальных плоскостях фальшопоры. Регулировочныевинты 5 фальшопоры выполнены с шариковыми опорами 4, в заданном сечении шахты установлены на вспомогательных площадках 2. Над центромтяжести фальшолоры закреплен рым 8.В рабочее положение фальшопоры при- ЗОводят путем ее перемещения в горизонтальной плоскости на шариковыхопорах 4 по вспомогательным площадкам 2 и...

Номер патента: 1121533

Опубликовано: 30.10.1984

Авторы: Петров, Раздрогин, Русаченок, Сергеев

МПК: F16M 9/00

Метки: механизмов, монтажа

...соединения, что определяется принятой последовательностью исодержанием операций. ТаК, отверждение попимерного материала, обеспечивающего компенсацию неточностейсопряжения, элементов соединения и 55клеевой композиции, обеспечивающейадгезионное сцепление этих элементов, происходит без избыточного дав 33 2ления, составляющего для большинства клеев величину 0,5 МПа. Обусловленные способом условия отверждениябез давления приводят к снижениюадгезионных свойств и соответственноснижению прочности соединения в целом,Цель изобретения - повышение прочности крепления.Поставленная цель достигаетсятем, что согласно способу монтажамеханизмов, включающему установкумеханизма на фундамент в заданноеположение, нанесение клеевой композиции на...

Номер патента: 1129452

Опубликовано: 15.12.1984

Авторы: Вишняк, Данильчик, Журавлев, Лобода, Харченко

МПК: F16M 9/00

Метки: монтажа, оборудования, фундаменте

...на фиг. 2 - схема к определению толщины регулировочных прокладок с учетом неровностей фундамента.Последовательность выполнения операций монтажа оборудования согласно предлагаемому способу состоит в следующем,Предварительно по чертежам или экспериментально определяют смещение в плане хц и уц, центра тяжести устанавливаемого оборудования относительно осей Х и У проходящих через центр О опорной поверхности (фиг. 1). Затем намечают на фундаменте точки 1, 2, 3, , 1, , п, в которых предполагается установка промежуточных элементов, например резинометаллических амортизаторов. Количество точек и назначают исходя из заданного веса оборудования б и допустимой нагрузки Р на промежуточный элемент и = 6/ Р, Далее измеряют удаления х, х, хнамеченных...

Номер патента: 1135963

Опубликовано: 23.01.1985

Автор: Вишневкин

МПК: F16M 7/00

Метки: агрегата, базовой, детали, крепления, фундаменте

...базовой детали относительно фундамента, узел выполнен в виде закрепленной в колодцесоосно болту плиты с внутренней резьбой,сочлененной с этой плитой резьбовой втулки с фланцем и пояском с некруглой цилиндрической поверхностью со стороны, противоположной ее резьбовой части, а такжерасположенного между гайкой и втулкойстакана с отверстием по форме пояска,причем стакан установлен на втулке с обхватом своим, отверстием пояска с возможностью перемещения вдоль него, а втулкаустановлена с возможностью перемещениявдоль болта, при этом один из торцов стакана и фланец втулки смонтированы свозможностью взаимодействия соответствующими опорными поверхностями базовой детали,На фиг, 1 показано устройство, общийвид; на фиг. 2 - разрез А - А на...

Номер патента: 1142691

Опубликовано: 28.02.1985

Авторы: Глушнева, Денеко, Кузьмич, Макаров

МПК: F16M 7/00, F16M 9/00

Метки: оборудования, установки, фундамент

...фундаментах от - носительно небольших габаритов (фундаменты стальных колонн и опор, не . больших насосов), так как кондуктор должен охватывать фундамент, чтобы закрепиться зажимными винтами, при этом располагаться фундаментные болты могут только внутри кондукто ра. При увеличении размеров фундамен та резко усложняется установка самого кондуктора." Установку оборудова 2ния на фундамент производят только после того, как произведут заливку фундаментных болтов, схватится бетон и снимут кондуктор, при этом оборудование устанавливают, выверяют и производят подливку, Все это приводит к большим затратам времени и расходу металла.Цель изобретения - упрощение установки оборудования, сокращение сроков монтажа и расхода металла.Поставленная цель...

Номер патента: 1149087

Опубликовано: 07.04.1985

Автор: Незнанов

МПК: F16H 7/08, F16M 11/04

Метки: клиноременной, натяжное, передачи

...выполнена в виде коромысла, шарнирно установленного на ползуне и закрепленной жестко на нем упорной планки.На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг, 2 - разрез А -А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 2. 5 10 15 20 25 30 35 40 45 Натяжное устройство содержит основание 1, направляющие 2 и 3, взаимодействующие с ним салазки 4, выполненные в виде болтов с гайками, на салазках 4 установлен электродвигатель 5 с приводным шкивом 6, ползун 7, натяжной винт 8, перемещающий ползун 7 вдоль основания 1 с помощью гайки 9, регулируемые фиксаторы 10 и нерегулируемые фиксаторы 11, коромысло 12, шарнирно установленное с помощью оси 13 на ползуне 7, упорная планка 14, жестко закрепленная на последнем.Устройство...

Номер патента: 1153162

Опубликовано: 30.04.1985

Авторы: Мирошников, Помочилин

МПК: F16M 11/12

Метки: головка, панорамирующая

...стержень 5 с рукояткой панорамирования 6, устройство горизонтального и вертикального ланорамиронаний в виде клеммы 7 с ручкойпереключения 8, жестко скрепленной30штифтом 9 с винтом 10, расположеннымпараллельно зажимному стержню 5, изакрепленный на серьге 4, кинематически снязанной с клеммой 7, стакан11, охватывающий хвостовик зажимного стержня 5, Стакан 11 и хвостовикзажимного стержня 5 выполнены с наклонным и соосным отверстием 12, вкотором размещен хвостовик с эксцентриком 13 рукоятки панорамирования6, а на боковой поверхности цилиндрического основания 1 выполнена кольцевая канавка 4, н которой расположен зажимной стержень 5. Между боковыми поверхностями клемм 7 и серьгами 3 и 4 установлены фрикционныепрокладки 15 и 16.Стакан 11 и...

Номер патента: 1155792

Опубликовано: 15.05.1985

Авторы: Андрианов, Барч, Рабинович, Роханский

МПК: E02D 27/44, F16B 35/04, F16M 9/00 ...

Метки: крепежное

...и открытий аушская наб одписное илиал ППП "Патент", г, Ужгород, ул. Проектна Изобретение относится к промышленному строительству и может бытьиспользовано для крепления технологического оборудования и коммуникаций, например трубопроводов, кабельных. сетей, к существующим железобетонным конструкциям.Цель изобретения - повышениенесущей способности.На фиг. 1 изображено крепежноеустройство, общий вид на фиг, 2сечение А-А на фиг1.Крепежное устройство состоитиз опорной плиты 1, жестко соединенной с анкерным элементом 2. Элемент 2 размещен в гнездебетона,имеющем конфигурацию, повторяющуюконфигурацию трубчатого элемента.По двум поверхностям (внутреннейи внешней) элемент 2 приклеен к бетону 3, например, при помощи эпоксидной композиции 4.Крепежное...

Номер патента: 1157313

Опубликовано: 23.05.1985

Автор: Петров

МПК: F16M 5/00, F16M 7/00

Метки: монтажа, оборудования

...4 - .4 О 6 мм с шагом спирали 1/2 - 1 диаметра.Таким образом сокращается материа-. лоемкость за счет уменьшения длины анкерного болта 1 н достигается постепенное включение в работу анкер 313ного болта и оболочки задоло до пер 1вой подвижки их в массе бетона. Приэтом наружный диаметр погруженнойчасти оболочки 2 в 2-3,5 раза превышает диаметр болта, крепящего оборудование, и несущая способность погруженных оболочек не превьаает дейст"вующих на них расчетных нагрузок. На резьбовую часть анкерного болта 1 надевают оболочку 4 для предохранениярезьбы. Нижнюю безрезьбовую часть анкерного болта и приваренную к нему оболочку 2, обвитых спирально проволокой 3, замоноличивают одновременнос бетонированием тела фундамента, при этом оболочку...

Номер патента: 1167403

Опубликовано: 15.07.1985

Авторы: Ребриков, Рубцов

МПК: F16M 7/00

Метки: оборудования, установки, фундамент

...брусья имеют опорные, папы 8, 15кронштейны 9 с регулировочными винтами 10 и площадки 11 для размещенияуровней.К лапам 4 и 8 анкерными болтами12 прикреплены опорные прокладки 13,Лапы 4 и 8 выполнены в виде ползушек 2 Ои имеют возможность перемещениявдоль брусьев 1 и 2, при этом лапыустроены так, что их нижние поверхности имеют единую плоскость, параллельную плоскости площадок 7 и 11,Подготовка фундамента под установку оборудования и его установка производятся следующим образом.В фундаменте выполняются колодцы(на чертеже не показаны) под анкер Оные болты 12 и Фундаменты под опорныепрокладки 13, Анкерные болты 12 имеют перед резьбовой частью бурт (начертеже не показан), в который упирается надетая на резьбовую частьболта опорная...

Номер патента: 1195121

Опубликовано: 30.11.1985

Автор: Соловьев

МПК: F16M 11/00

Метки: конструкции, нежесткой, опора, цилиндрических

...комитета СССР по делам изобретений и открытий П 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор М. ТовтинЗаказ 7402/42 Изобретение относится к машиностроению, в частности к опорам для цилиндрических изделий нежесткой конструкции,Целью изобретения является исключение повреждений изделия за счет их центрирования на опоре.На чертеже представлена опора, продольный разрез,Опора для цилиндрических изделий нежесткой конструкции содержит основание 1, шарнирно установленные на основании стойки 2 и 3 с противовесами 4 и 5 и гибкий ложемент 6, соединенный со стойками,Опора дополнительно снабжена штоком 7, шарнирно соединенным со стойками ры. чагами 8 и 9 равной длины, при этом основание 1 имеет...

Номер патента: 1208392

Опубликовано: 30.01.1986

Автор: Никишков

МПК: F16M 11/02

Метки: поворотный, стол

...и кольцевой проточке стойки.6 ж стаю. Заказ 233/50Подписное БНИНТираж 652 Изобретение относится к машиностроению и может быть использовано в опорах поворотных столов и устройствах с вертикальной осью вращения.Цель изобретения - улучшение условий зксплуатации путем обеспечения фиксации от осевого и углового перемещений,На Фиг. 1 изображен предлагаемый поворотный стол, разрез; на фиг. 2 стол с фиксацией его на заданный угол поворота с помощью подпружиненного шарика, общий вид.Стол состоит из диска 1; жестко закрепленного на стойке 2, в которой выполнена кольцевая проточка З.Стойка 2 опирается через шарик 4 э корпус 5 и вращается во втулке 6. Б радиальных отверстиях корпуса 5, установлены с зазором ролики 7, которые выступающей частью...

Номер патента: 1208393

Опубликовано: 30.01.1986

Автор: Белов

МПК: F16M 11/12

Метки: регулировочное

...технике, в частностик регулировочным устройствам объектов, имеющих значительную массу игабариты.Цель изобретения - увеличение компактности и упрощение конструкции,На фиг. 1 представлено предлагаемое устройство, частичный продольныйразрез; на фиг. 2 - то же, вид сверху,Регулировочное устройство содержитподвижное 1 и неподвижное 2 основания, которые кинематически связанымежду собой механизмами поступательного перемещения в горизонтальнойи вертикальной плоскостях и механизмом углового перемещения.Иеханизмы поступательного перемещения состоят из ходовых винтов 3 с несущими гайками 4 и 5. Винт вертикального перемещения соединен с неподвижным основанием 2, а винт горизонтального перемещения расположен в гайке 4 вертикального перемещения. В...

Номер патента: 1227897

Опубликовано: 30.04.1986

Автор: Сазонов

МПК: F16M 11/00

Метки: конструкции, нежесткой, опора, цилиндрических

...со звездочкой 18 шпонкой 20.На стойках 6 и 7 закреплены кожухи 21, а с помощью шпонок 22 и 23 установлены полэушки 24 и 25 с валами 26, звездочками 27 и втулками 28 на подшипниках 29 с возможностью перемещения для натяжения бесконечной цепи 5 с помощью винтов 30 и гаек 31, Подшипники 14 и 29 удерживаются кольцами 32На стойке 6 закреплен приводной механизм перемещения бесконечной цепи 5, состоящий из корпуса 33 с червяком 34 на подшипниках 35, соединенных, например с помощью муфт 36 и шпонок 37 с валами 38, опирающимися на втулки 39 кронштейнов 40, На валах 38 установлены маховички 41 с помощью штифтов 42. Червяк 34 находится в зацеплении с червячным колесам 43, размещенным на приводном валу 6 с помощью ступицы 44, стопорных винтов 45,...

Номер патента: 1227898

Опубликовано: 30.04.1986

Авторы: Аронский, Вайсман, Попов

МПК: F16M 11/14

Метки: головка, штативная

...опорного элемента и. втулки,выполнены с одинаковым шагом.Части корпуса на своей внешней поверхности имеют соответственно шкалу12 и нониус 13,Штативная головка работает следующим образом.При переориентировании закреплен.ной на шаровой опоре 4 аппаратуры 3, Головка по пп.1 и 2, о т л и ч а ю щ а я с я тем, что части корпуса на своей внешней поверхности имеют соответственно шкалу и эксцентриковый вал 5 поворачиваюттаким образом, что освобождается торец втулки 7, Опорный элемент 3 стремится опуститься под действием силтяжести и освободить шаровую опору 4,Этому препятствуют силы упругостипредварительно сжатых резиновых ко"лец 2, что и обеспечивает созданиетормозящего момента. Величина тормозящего момента определяется предварительным сжатием...

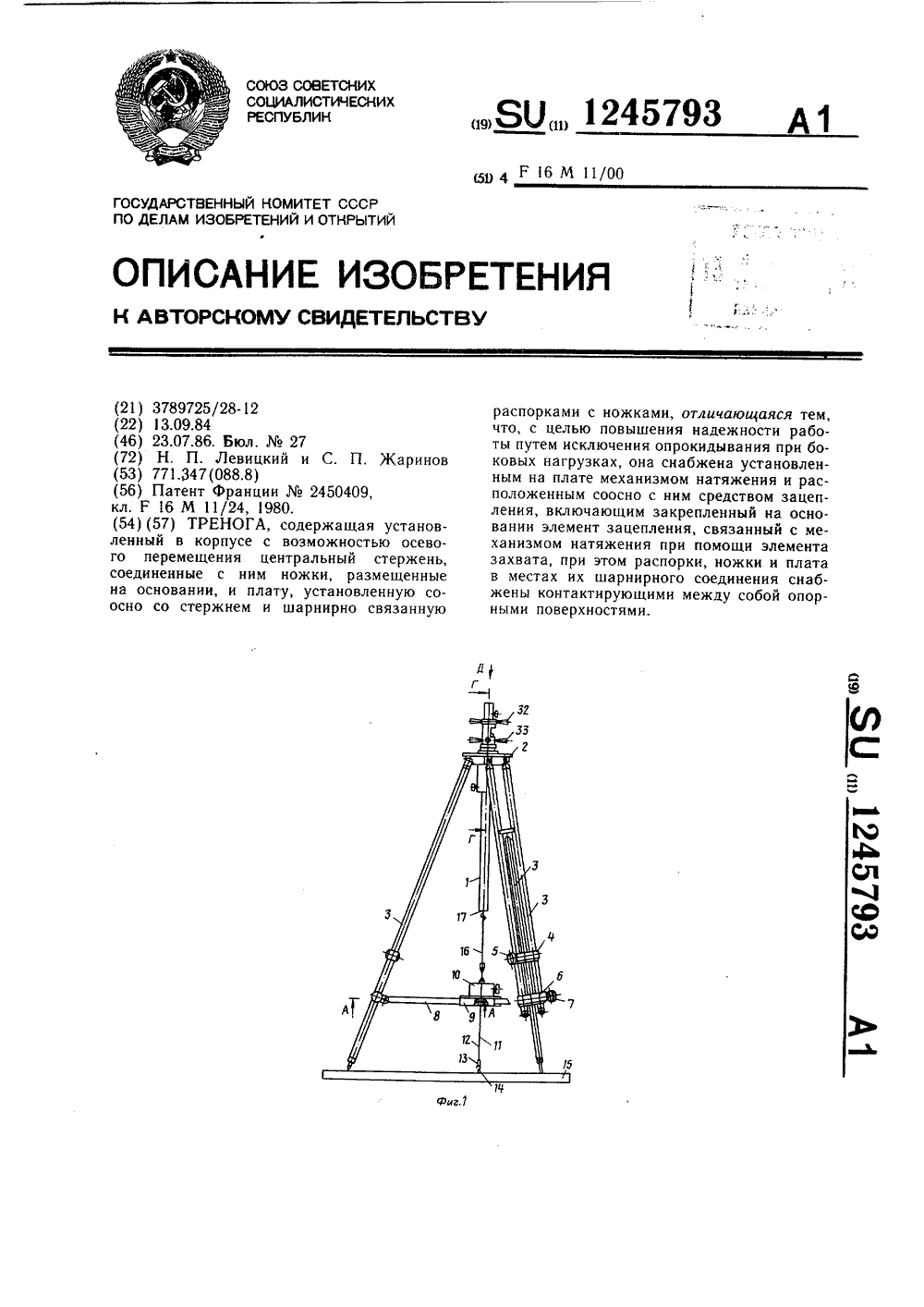

Номер патента: 1245793

Опубликовано: 23.07.1986

Авторы: Жаринов, Левицкий

МПК: F16M 11/00

Метки: тренога

...этом распорка 11 размещена в отверстии 18 основания (фиг. 2), а механизм 10 натяжения может быть выполнен в виде цангового зажима с гайкой 19 и размещен на плате, в которой выполнены под углом 120 глухие пазы 20 (фиг. 3), с размещенными и закрепленными с помощью осей 21 концов 22 распорок, другие концы 23 которых размещены в пазах 24 хомутов или ножек треноги и закреплены осями 25 (фиг. 4), при этом торец 26 каждой распорки выполнен с опорной плоскостью 27, взаимодействующей с опорной поверхностью 28 паза, при этом первый конец распорок взаимодействует своей плоскостью 29 с опорной поверхностью 30 (фиг. 5) глухого паза или образующей поверхности 31 пластины, причем на корпусе треноги размещены ручки 32 для плавного перемещения стержня...

Номер патента: 1249261

Опубликовано: 07.08.1986

Авторы: Галузин, Набок

МПК: F16M 11/14

Метки: головка, штативная

...крепления,На чертеже представлена штативная головка, продольный разрез,Штативная головка содержит размещенные в корпусе 1 основание 2,сферический шарнир 3 с осью 4 и клиновой зажим 5. Корпус 1 и основание2 имеют опорные цоверхности 6 длясферического шарнира 3, выполненныеконическими, причем поверхность 7сферического шарнира, выполнена с чистотой обработки на два класса вышечистоты обработки опорных поверхностей 6 корпуса и основания. Штативнаяголовка крепится плоскостью 8 крышки9 корпуса к фотокиноштативу.Штативная головка работает следующим образомНа плоскость 10 подставки 11 устанавливается и закрепляется фотокиноаппаратура. После установки требуемого положения аппаратуры в телесномугле К с помощью рукоятки 12 осуществляется поворот...

Номер патента: 1254235

Опубликовано: 30.08.1986

Авторы: Рябой, Самоцветов

МПК: A47F 5/00, F16M 11/12

Метки: варианты, ее, опора, регулируемая

...отверстия 20 для крепления технологического оборудования.Конструктивные элементы регулируемой опоры могут быть изготовлены из различных материалов, например, стали, алюминиевых сплавов и т.д.235 3 254Элемент с изменяемой длиной, который можно использовать в качествестержня или подкоса в регулируемойопоре (фиг.7), содержит трубу 21 свнутренней резьбой разного направления на концах, вилку 22 с хвостовиком23; нарезная часть которого частичноввинчена в трубу 21, вилку 24 с хвостовиком 25, нарезная часть которогочастично ввинчена в трубу 21, контро- О вочную гайку 26, два сухаря 27, четыре осевых шарнира 28 и два кронштейна 29 для присоединения к платформе или к основанию. Кронштейны 29 могут быть выполнены как конструктив ные элементы...

Номер патента: 1259076

Опубликовано: 23.09.1986

Авторы: Баклашов, Елизаров, Шептухин

МПК: F16M 11/04

Метки: аппарата, опора, химического

...со стойкой..Шалла Подписное комитета СССР ий и открытий аушская наб., д. 4/ краж 652 Государственного делам иэобрете Москва, Ж, Р аэ 5108/ 30 ванно-полиграфическое предприятие, г. Ужгород, ул.Проектна Прои Изобретение относится к химической и теплознергетической промышленности и может быть использовано при проектировании и ремонте аппаратов, работающих в нестационарном температурном режиме с циклическими нагревами и охлаждениями.Известна опора химического аппарата, содержащая накладку, закрепленную на корпусе аппарата, стойку с подошвой,. закрепленную на накладке с возможностью перемещения химичес-кого аппарата относительно стойки, и слои колеМ жесткости, закрепленные На накладке у опоры.Цель изобретения - повышение напежности...

Номер патента: 1269741

Опубликовано: 07.11.1986

Автор: Матс

МПК: E04B 1/58, F16M 11/00

Метки: рамы, соединения, стержней, трубчатых

...другой трубчатый элемент. Это означает, что трубчатый элемент, в концы которого вставлены части б, может быть зафиксирован под прямым углом относительно второго50 трубчатого элемента, на который мо,жет быть зажата наружная часть соединительного узла в любом месте по длине трубчатого элемента.Внутренняя часть 6 имеет четыре планкообразных зубчатых выступа 19. Каждый наружный конец этих выступов образует поверхность 20, которая имеет то же направление, что и внутренняя поверхность , но распо,ложена под углом к ней . Поверхности 20 расположены над поверхностью 7. Часть. каждого чередующегося выступа 19, который выступает над поверхностью 7, и поверхность 20 обращены к одной продолговатой кромке половины 2 стяжки, а чередующиеся...

Номер патента: 1275180

Опубликовано: 07.12.1986

Авторы: Горобцова, Константинов, Крыленко, Майшмаз, Онищенко

МПК: F16M 7/00

Метки: станины, установки, фундамент

...При этом клинья, не связанные тягами 4, крепятся к станине 1болтами 10 и гайками 11. Группы клиновых опор 3 располагают по контурустанины 1 (Фиг. 1),Вращая талреп 9 вправо или в,пево,перемещают тяги 4 и связанные с ними 5 Оклинья 5 клиновых опор 3. При этомсвязанные тягами 4 клиновые поверхности клиньев 5, взаимодействуя с соответствующими клиновыми поверхностями клиньев б, не связанных тягами 4, либо поднимают, либо опускаютстанину 1 в месте контакта станины 1с опорой 3,Таким образом производится либоустановка станины 1 в проектное положение, либо производится плавная регулировка станины 1 относительно фундамента 2,После окончательной установки илирегулировки станина 1 крепится к фундаменту 2 болтами 12 и гайками 13.По в.араму варианту...

Номер патента: 1276763

Опубликовано: 15.12.1986

Авторы: Гал, Мозговой

МПК: E02D 27/44, F16M 9/00

Метки: пол, силовой

...ориентированы под углом друг к другу с образованием решетки, например ромбической.Верхняя плита 1 может быть выполнена цельной или сборной (в том числе и сварной), например, из железобетонных секций каналов технического водоснабжения замкнутого сечения и подкладных плит 6, а также из швеллеров 7 и двутавров 8.Нижняя плита 2 выполнена с опорными выступами 9 под верхнюю плиту 1. Опорные выступы 9 размещены в шахматном порядке и с зазорами, которые и образуют каналы 5, использованные для коммуникаций 10 оборудования 11. Толщина плит 1 и 2 назначается с учетом их расчета на прочность в зависимости от массы оборудования 11 и их динамического воздействия,Выполнение силового пола описываемым образом позволяет повысить его универсальность,...

Номер патента: 1277946

Опубликовано: 23.12.1986

Авторы: Бойченко, Иванов, Рябой, Самоцветов

МПК: A47B 47/02, F16M 11/00

Метки: модулей, опора, размещения

...Рама 16 - сварнаяиз стальных элементов, например квадратных труб 160 х 160 х 8 мм.Рассмотрим работу стержневой системы по компенсации температурногорасширения стального каркаса 2 при изменении температуры окружающего воздуха и элементов конструкции опорного сооружения. На фиг.8 показана схема температурного расширения каркаса 2 и смещения центра В ячейки каркаса при изменении температуры относительно неподвижной точки А. Очевидно, что перемещение ВВ, равно Ь =ВВ,=АВ д й Ы, где Ь й - перепад температуры. Перемещение Ь =ВВ =о2 =1.ь ос, и перемещение Ь =ВВ =М х х ЬС с . Компенсация перемещения ВВ осуществляется путем встречного перемещения рамы 16 при повороте всех стержней 18"21 в вертикальных плоскостях, параллельных продольной плоскости...

Номер патента: 1278533

Опубликовано: 23.12.1986

Авторы: Кигас, Шашин

МПК: F16M 11/00

Метки: гидропрессования, напорных, опора, труб, устройства

...железобетонных напорных труб.Целью изобретения является улучшение качества гидропрессования.На чертеже показана конструкция опоры.Опора содержит опорные элементы, каждый из которых выполнен в виде призматического башмака 1 с опорной поверхностью А, наклоненной к горизонтали и во внутрь под углом5 - 30, который установлен шарнирно на стойке 2 со смещением 1 О к его наружной стороне и имеет амортизатор 3 под основанием с внутренней стороны башмака 1. Стойка 2 закреплена на раме 4.Векторы нормальных сил от массы опираемой формы 5, приложенные к опорной поверхности А призматических башмаков 1, должны проходить через оси 6 шарниров или между ними. Из этого условия выбирают расстояние между шарнирно-неподвижными опорами башмаков 1 на...

Номер патента: 1295087

Опубликовано: 07.03.1987

Автор: Демин

МПК: F16M 1/04

Метки: зубчатая, передача

...качения размещены попарно на каждой опорной поверхности 4 ведущегоколеса 2 с воэможностью перемещениявдоль нее, а радиусы т. тел 3 качения выбраны по зависимости,= 0,239 цгде а - радиус направляющей окружности астроиды.Для л.вьппения равномерности рабо 35ты передачи каждое из колес выполнено по ширине из нескольких частейби 9-11, соответственно для колес1 и 2,40Части каждого из колес смещены в,окружном направлении и одна относительно другой. Тела 3 качения размещены на колесе 2 в канавках 12, обеспечивающих их перемещение по опорнымповерхностям 4 под воздействиемзубьев колеса 1, но предохраняющихих от выпадания, Ведущий элемент может быть выполнен в виде рейки 13 .(фиг. 3), в конструкции зубьев неимеющей отличий от колеса 2. Части...

Номер патента: 1295133

Опубликовано: 07.03.1987

Авторы: Дубов, Елизаров, Соляник

МПК: F16M 11/00

Метки: аппарата, лапа, опорная

...целое,Узкие кольца 3 и 4 прогреваются (охлаждается) сварные швы 5 и 6 достаточно хорошо. Кроме того, они имеютвоэможность работать в области упругих деформаций. Црорези 9-11 позво 1 ляют играть кольцам во время термоциклирования в области упругих деформаций. Система в общем оказываетсяупругой, усталостные разрушенияисключаются,Т 5Формула изобретенияНа корпусе 1 аппарата имеется рубашка 2, на стенке которой жесткозакреплены два или несколько подкладных колец 3 и 4 сплошными сварнымишвами 5 и 6, выполненными по наружным окружностям колец. К кольцам 3 и4 приварены две опорные вертикальныепластины 7 и 8. На опорных пластинахвыполнены вертикальные прорези 9-11,которые соответствуют промежуткаммежду кольцами и внутреннему диаметру,...

Номер патента: 1303789

Опубликовано: 15.04.1987

Авторы: Баранов, Заруба, Кубарский, Русанов

МПК: F16M 7/00, G05D 1/00, G21C 13/02 ...

Метки: корпуса, положения, фундаменте

...сферическая поверхность 9 вошла в вогнутую сферическую прямолинейную расточку 19 нижней обоймы 18, а диск 22 с подшипниками 21 вошел между ребрами корпуса 28, Сверху на кулачки 6 устанавливают верхнюю обойму 16 так, чтобы вогнутая сферическая прямолинейная расточка 17 вошла в за 3 1303цепление с наружной сферической поверхностью 9 по окружности кулачков 6,На корпусе 28 устанавливают и закрепляют стержень 25, пружину 26,электромагнит 2 фиксатора 20, Навинт 12 устанавливают муфту 30, ана корпус 28 устанавливают и закрепляют электродвигатель с редуктором31 и соединяют их с силовым винтом 1012 посредством муфты 30.Систему автоматического регулирования положения корпуса реактора монтируют следующим образом,На фундаменте 47 устанавливают по...
