Номер патента: 589809

Опубликовано: 10.05.2006

Авторы: Волгин, Гудименко, Дёмин, Чугунов

МПК: F16K 3/08

Метки: заслонка, поворотная

Поворотная заслонка с размещенным в корпусе дисковым запорным органом, взаимодействующим с седлом и прикрепленным к разъемному приводному валу, выполненному из двух частей, соединенных промежуточным пружинным элементом, отличающаяся тем, что, с целью повышения надежности, промежуточный элемент выполнен в виде двух полумуфт с фланцами, закрепленных на частях вала и снабженных взаимодействующими друг с другом выступами, подпружиненными разрезными кольцевыми пружинами.

Номер патента: 1014336

Опубликовано: 10.05.2006

Авторы: Башаров, Жульков, Лисовский, Тюльпаков

МПК: F16K 31/12

Метки: перекрывное

Перекрывное устройство, содержащее запорный орган, связанный с поршнем пневмопривода, и трехходовое распределительное устройство с входным, сообщенным с источником давления, рабочим и выходным каналами, причем управляющая полость пневмопривода сообщена с рабочим каналом, а пружинная полость - дренажным каналом с окружающей средой, отличающееся тем, что, с целью повышения быстродействия устройства, выходной канал трехходового распределителя сообщен с пружинной полостью, а в дренажном канале установлен дроссель.

Номер патента: 536697

Опубликовано: 10.05.2006

Авторы: Маркин, Руссков, Степанова

МПК: F16K 3/24

Метки: запорное

Запорное устройство, содержащее корпус с седлом, входным и выходным патрубками, запорный орган со штоком, торец которого размещен в демпферной камере, отличающееся тем, что, с целью повышения надежности работы, оно снабжено сильфонным узлом, внутренняя полость которого соединена через дроссель с демпферной камерой и через обратный клапан с атмосферой.

Номер патента: 484767

Опубликовано: 10.05.2006

Авторы: Карманов, Пушкин, Чуркин

МПК: B64D 13/00, F16K 21/00, F16K 3/24 ...

Метки: запорное

1. Запорное устройство, преимущественно для трубопроводов системы кондиционирования воздуха на летательных аппаратах, содержащее стакан с седлом и входным патрубком, цилиндрический корпус с дном, крышкой и выходным патрубком, кольцевой канал между стаканом и корпусом, колоколообразный запорный орган и установленный в цилиндре корпуса силовой поршень, соединенные между собой штоком, имеющим сквозной канал, а также надпоршневую и подпоршневую полости, образованные поршнем, отличающееся тем, что, с целью улучшения эксплуатационных характеристик по параметрам давления на выходе, силовой поршень выполнен двухступенчатым с образованием между ступенями средней полости, сообщенной с...

Номер патента: 486705

Опубликовано: 10.05.2006

Авторы: Ролдугин, Силицкий

МПК: F16K 31/02

Метки: давления, индикацией, клапан, настройки, предохранительный

Предохранительный клапан с индикацией давления настройки, подпружиненный запорный орган которого соединен с устройством для регулирования давления настройки клапана, отличающийся тем, что, с целью регулирования и индикации давления срабатывания клапана, устройство для регулирования давления выполнено в виде связанного с приводным механизмом и запорным органом ходового винта, гайка которого воздействует на пружину запорного органа и несет ползун с контактами, взаимодействующими с соответствующими контактами коммутатора, подключенными к электровакуумным цифровым индикаторам.

Номер патента: 972911

Опубликовано: 10.05.2006

Авторы: Жульков, Копиенко, Сысоев, Чугунов

МПК: F16K 1/22

Метки: заслонка

1. Заслонка, содержащая корпус с проходным каналом и установленный в нем на приводном валу запорно-регулирующий орган, на периферийной поверхности которого в канавке установлены уплотнительные кольца, отличающаяся тем, что, с целью повышения надежности и ресурса работы, запорно-регулирующий орган выполнен в виде двух скрепленных друг с другом дисков с периферийной поверхностью, образованной сферой с центром, совпадающим с точкой пересечения оси проходного канала с осью вала, причем между дисками образован канал для прохода приводного вала, в котором в местах пересечения с канавкой выполнены сквозные окна, через которые пропущены уплотнительные кольца, снабженные ограничителями их...

Номер патента: 548065

Опубликовано: 10.05.2006

Авторы: Кузьмин, Никулин, Плюхин, Пряхин, Решетов, Сарапаев, Федосеев

МПК: F16K 5/04

Метки: расхода, регулятор

Регулятор расхода, содержащий корпус с проточным каналом и имеющий радиальные окна поворотный орган, взаимодействующий с осями приводного механизма, отличающийся тем, что, с целью повышения плавности регулирования, поворотный орган образован двумя установленными с минимальным зазором концентричными барабанами, приводные оси которых разделены редуктором.

Номер патента: 498833

Опубликовано: 10.05.2006

Авторы: Ефимов, Костырев, Силонов

МПК: B64D 13/04, F16K 17/196

Метки: клапан, предохранительный

Предохранительный клапан, содержащий корпус с седлом и подпружиненную мембрану, центральная и периферийная части которой находятся под действием соответственно входного и выходного давлений и сообщены между собой отверстиями, выполненными в периферийной части мембраны, отличающийся тем, что, с целью повышения надежности, обеспечения плавности и стабильности открытия и закрытия, мембрана подпружинена плоской пружиной, прикрепленной к корпусу клапана при помощи передвижного профилированного элемента и с переменной по длине жесткостью.

Номер патента: 551904

Опубликовано: 10.05.2006

Авторы: Баландин, Бондарь, Воронин, Катков, Теренин

МПК: B64D 13/04, F16K 17/04

Метки: аппарата, воздуха, гермокабине, горловины, давления, исполнительного, клапана, летательного, перекрытия, системы

Устройство для перекрытия горловины исполнительного клапана системы регулирования давления воздуха в гермокабине летательного аппарата, содержащее примыкающий к горловине перфорированный патрубок с установленным в нем подпружиненным запорным органом, отличающееся тем, что, с целью снижения веса и повышения надежности устройства в работе, в патрубке смонтирована перфорированная перегородка, разделяющая его внутреннюю полость на две камеры, а поплавок выполнен в виде установленного в камере, примыкающей к горловине, поршня со штоком, проходящим сквозь перфорированную перегородку, на свободном конце которого, имеющем упор, установлен с зазором дополнительный поршень, при этом пружина...

Номер патента: 1028141

Опубликовано: 10.05.2006

Автор: Тюльпаков

МПК: F16K 31/02

Метки: клапан, электромагнитный

Электромагнитный клапан, содержащий установленный в корпусе тарельчатый якорь-запорный орган и электромагнитный привод, выполненный в виде размещенного внутри катушки стопа, отличающийся тем, что, с целью уменьшения потребляемой мощности, сопрягаемые поверхности стопа и якоря выполнены коническими, причем угол конуса стопа больше угла конуса якоря.

Номер патента: 972916

Опубликовано: 20.05.2006

Авторы: Ветчинкин, Гудименко, Демин, Кузнецов

МПК: F16K 31/38

Метки: клапан

Клапан, в корпусе которого размещен запорный орган, связанный штоком с поршнем двустороннего пневмоцилиндра с торцовым каналом подвода управляющего давления, отличающийся тем, что, с целью уменьшения потерь рабочей среды, на поршне установлен подпружиненный дополнительный запорный орган, перекрывающий торцовой канал, и ограничитель хода дополнительного запорного органа относительно поршня.

Номер патента: 1147111

Опубликовано: 27.05.2006

Авторы: Гудименков, Дёмин, Кузнецов

МПК: F16K 5/06

Метки: регулирующее

Регулирующее устройство, содержащее шаровую заслонку с валом, соединенным с приводом и зафиксированным в корпусе в осевом направлении в одном из двух подшипников, установленных по разные стороны проточного канала устройства, отличающееся тем, что, с целью повышения надежности при циклической работе, заслонка зафиксирована на валу в осевом направлении со стороны второго подшипника и выполнена из материала с большим коэффициентом линейного расширения по сравнению с коэффициентом расширения материала, из которого выполнен вал, причем отношение расстояния между местами фиксации вала и заслонки к расстоянию между осью проточного канала устройства и местом фиксации заслонки на валу выполнено...

Номер патента: 1098348

Опубликовано: 27.05.2006

Авторы: Бондарь, Виноградов, Михайлов, Нилов

МПК: F16K 5/00

Метки: выпускное

Выпускное устройство, содержащее корпус и регулирующий орган в виде вала с радиальными заслонками, связанного с электроприводом, отличающееся тем, что, с целью повышения надежности и расширения функциональных возможностей, устройство снабжено вторым электроприводом и электромагнитной муфтой, размещенной внутри полого вала регулирующего органа, причем вал муфты пропущен сквозь вал регулирующего органа и связан со вторым электроприводом, закрепленным на корпусе через втулку, при этом корпус электромагнитной муфты зафиксирован от вращения во фланце корпуса выпускного устройства.

Номер патента: 593402

Опубликовано: 27.05.2006

Авторы: Виленский, Сидельников

МПК: B64D 13/04, F16K 17/04

Метки: клапан, предохранительный

Предохранительный клапан по авт. св. № 530547, отличающийся тем, что, с целью повышения точности поддержания клапаном заданного давления, запорный орган снабжен прилегающим с наружной стороны к основанию герметизирующей кромки плоским кольцом, расположенным параллельно плоскости седла и соосно с запорным органом, при этом площадь упомянутого кольца составляет 10-50% от площади запорного органа, ограниченной герметизирующей кромкой.

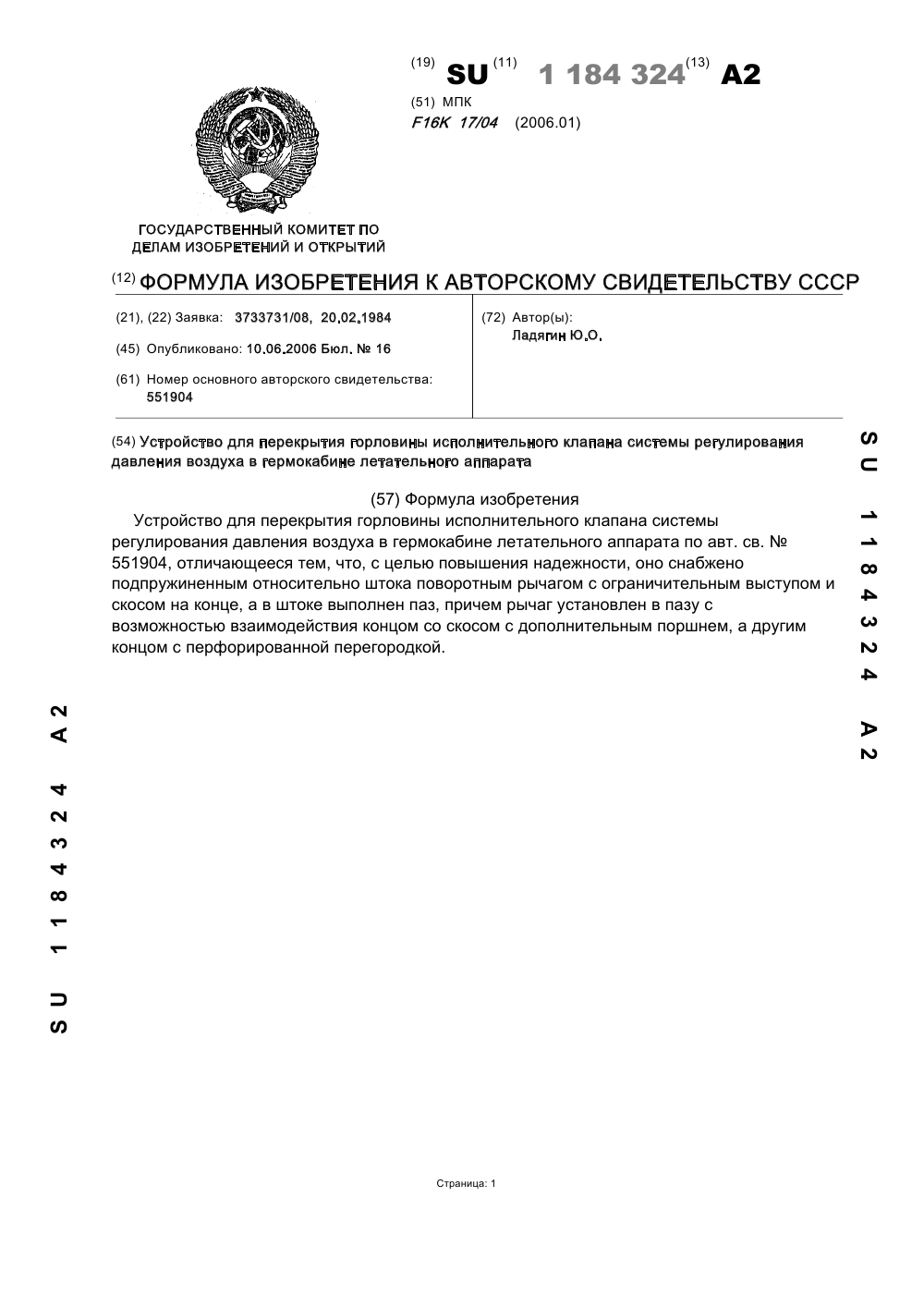

Номер патента: 1184324

Опубликовано: 10.06.2006

Автор: Ладягин

МПК: F16K 17/04

Метки: аппарата, воздуха, гермокабине, горловины, давления, исполнительного, клапана, летательного, перекрытия, системы

Устройство для перекрытия горловины исполнительного клапана системы регулирования давления воздуха в гермокабине летательного аппарата по авт. св. № 551904, отличающееся тем, что, с целью повышения надежности, оно снабжено подпружиненным относительно штока поворотным рычагом с ограничительным выступом и скосом на конце, а в штоке выполнен паз, причем рычаг установлен в пазу с возможностью взаимодействия концом со скосом с дополнительным поршнем, а другим концом с перфорированной перегородкой.

Номер патента: 1508692

Опубликовано: 10.07.2006

Авторы: Семина, Степанова, Чуркин

МПК: F16K 17/16, F25B 49/00

Метки: предохранительное, ресивера, установки, холодильной

Предохранительное устройство для ресивера холодильной установки, содержащее корпус с цилиндрической направляющей и с размещенными в нем герметизирующей мембраной, спускным устройством, пробивным ножом с буртом, перемещаемым в цилиндрической направляющей, и чувствительным элементом, отличающееся тем, что, с целью повышения эксплуатационной надежности в условиях вибронагрузок и высоких давлений, чувствительный элемент выполнен в виде отдельного конструктивного узла и снабжен жестко связанным с ним цилиндрическим стержнем, а поверхность цилиндрической направляющей имеет два диаметрально расположенных отверстия, при этом спускное устройство выполнено в виде двух двуплечих рычагов с стяжным...

Номер патента: 948198

Опубликовано: 20.07.2006

Авторы: Виноградов, Крицин, Сидельников

МПК: F16K 17/04

Метки: клапан, предохранительный

Предохранительный клапан по авт. св. № 756913, отличающийся тем, что, с целью повышения точности срабатывания, чувствительный элемент снабжен торцовым основанием и регулировочным устройством, шарнирно связанными друг с другом.

Номер патента: 1508678

Опубликовано: 20.07.2006

Авторы: Беляева, Егоров, Клюенков, Козлов, Стрельцов

МПК: F16K 17/02, F16K 47/02

Метки: выпускной, клапан

Выпускной клапан, содержащий кольцевой патрубок для подвода воздуха, расположенный перпендикулярно ему отводящий патрубок с торцовым срезом, образующим поверхность седла, и запорный орган с уплотнительной кромкой, повторяющей поверхность седла, отличающийся тем, что, с целью снижения уровня шума, поверхность седла образована из двух равновеликих участков, расположенных на разной высоте и соединенных наклонными эллипсовидными участками.

Номер патента: 1522841

Опубликовано: 20.07.2006

Авторы: Ладягин, Шагалина

МПК: B64D 13/00, F16K 17/00

Метки: аппарата, воздуха, выпускной, гермокабине, давления, исполнительный, клапан, летательного, системы

Выпускной исполнительный клапан системы регулирования давления воздуха в гермокабине летательного аппарата, содержащий корпус, в котором установлен подпружиненный запорный орган, закрепленный на эластичной мембране, разделяющей полость корпуса на надмембранную полость и подмембранную полость, сообщенную с гермокабиной и атмосферой, пироклапан, в корпусе которого размещен пирозаряд, перепускной клапан и выполнены канал сброса с дюзой на выходе и каналы подачи управляющей среды, сообщающиеся с надмембранной полостью, а также канал, сообщающий надмембранную полость с камерой сгорания пирозаряда, отличающийся тем, что, с целью повышения надежности клапана в работе за счет обеспечения...

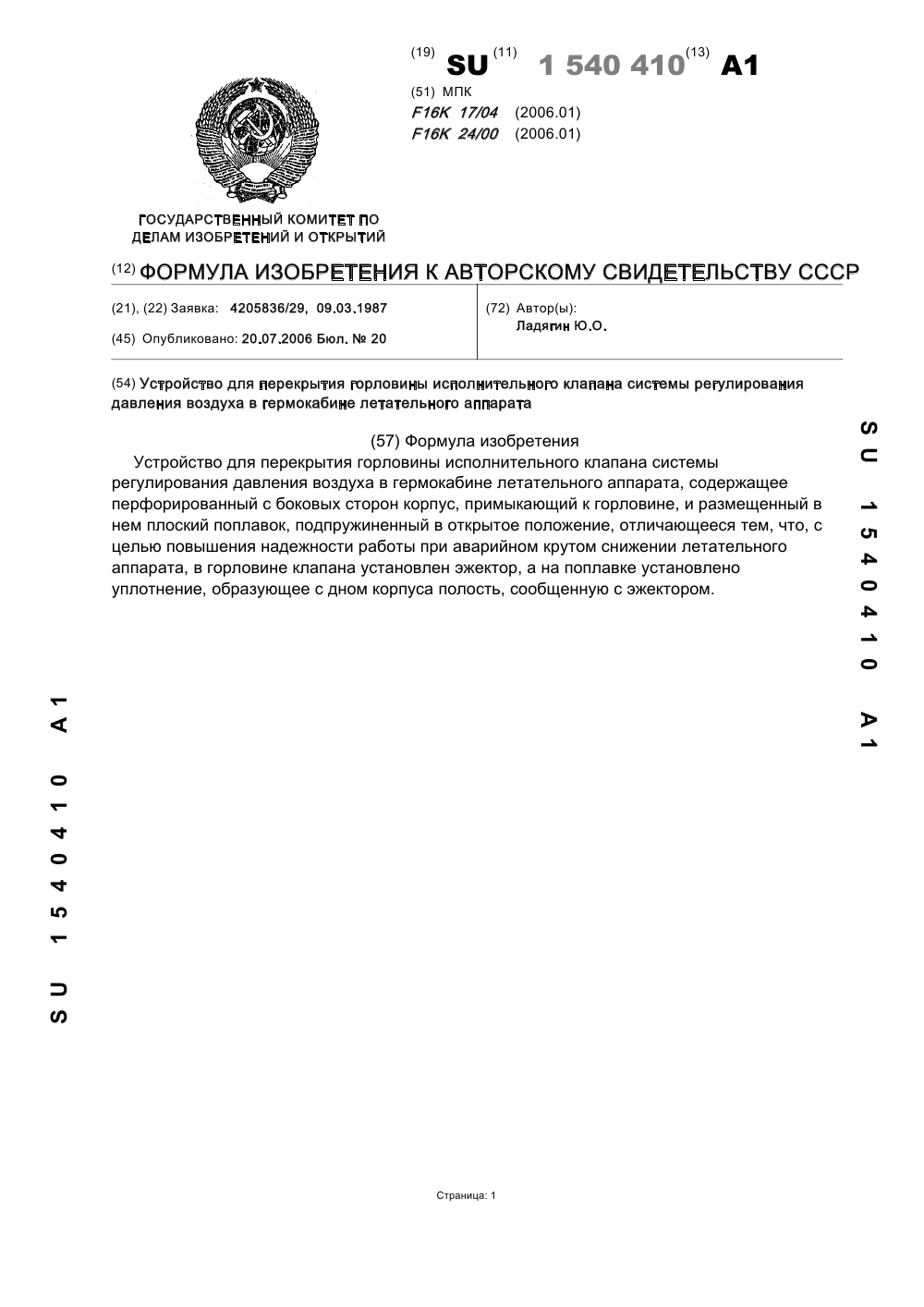

Номер патента: 1540410

Опубликовано: 20.07.2006

Автор: Ладягин

МПК: F16K 17/04, F16K 24/00

Метки: аппарата, воздуха, гермокабине, горловины, давления, исполнительного, клапана, летательного, перекрытия, системы

Устройство для перекрытия горловины исполнительного клапана системы регулирования давления воздуха в гермокабине летательного аппарата, содержащее перфорированный с боковых сторон корпус, примыкающий к горловине, и размещенный в нем плоский поплавок, подпружиненный в открытое положение, отличающееся тем, что, с целью повышения надежности работы при аварийном крутом снижении летательного аппарата, в горловине клапана установлен эжектор, а на поплавке установлено уплотнение, образующее с дном корпуса полость, сообщенную с эжектором.

Номер патента: 1540411

Опубликовано: 20.07.2006

Авторы: Жульков, Казанков, Тюльпаков

МПК: F16K 17/16

Метки: клапан, мембраной, предохранительный, разрывной

Предохранительный клапан с разрывной мембраной, центральная часть которой сопряжена профилированным участком с конической юбкой, зажатой между двумя фланцами с центральными каналами, причем наружный конус первого фланца сопряжен с центральным каналом профилированным переходом, аналогичным профилированному участку мембраны, а переход внутреннего конуса второго фланца к центральному каналу выполнен посредством плоского кольцевого торца, образующего зазор с профилированным участком мембраны, отличающийся тем, что, с целью повышения надежности, в указанном зазоре размещен пакет из шайбы с профилированной поверхностью, контактирующей с мембраной, и упругой кольцевой прокладки, контактирующей...

Номер патента: 1462925

Опубликовано: 27.07.2006

Авторы: Салугин, Сергиенко

МПК: F16K 7/07

Метки: перекрывное

Перекрывное устройство по авт.св. № 910019, отличающееся тем, что, с целью повышения надежности работы, каждая из тарелей снабжена соосно с ней установленной втулкой, один из торцов которой заглушен конической вставкой, снабженной буртом, при этом втулка своей вставкой пропущена в коллекторную полость, а отверстия, сообщающие коллекторную полость с подсильфонной, выполнены в стенке втулки, прилегающей к вставке.

Номер патента: 1311348

Опубликовано: 20.08.2006

Авторы: Ирьянов, Лентикова, Руссков, Халанский

МПК: F16K 17/14, F25B 41/04

Метки: клапан, предохранительный, холодильной

Предохранительный клапан для холодильной машины, содержащий корпус с входным штуцером и подвижной гильзой, соединенной с корпусом посредством сильфона и снабженной стопорным механизмом и подпружиненным запорным клапаном, отличающийся тем, что, с целью повышения эксплуатационной надежности, запорный клапан выполнен в виде полусферической эластичной диафрагмы с центральным отверстием, сообщенным с входным штуцером, а корпус дополнительно содержит равномерно расположенные по периметру наклонные каналы, в которых размещены подпружиненные шарики, причем на боковых поверхностях гильзы напротив выполнены кольцевые конические проточки.

Номер патента: 1385743

Опубликовано: 20.08.2006

Авторы: Леончик, Попов, Шамшин

МПК: F16K 17/02, F24F 13/08

Метки: давления, избыточного, сигнализатор

Сигнализатор избыточного давления, содержащий корпус с входным отверстием и размещенный в корпусе подпружиненный двухступенчатый поршень с большим диаметром второй ступени, расположенной со стороны, противоположной входному отверстию, и соединенный с поршнем шток, конец которого выведен за пределы корпуса и снабжен фиксатором, причем в корпусе над второй ступенью поршня выполнено дренажное отверстие, отличающийся тем, что, с целью повышения надежности срабатывания, поршень снабжен расположенным между его ступенями уплотнительным буртом с отверстиями, а фиксатор выполнен в виде защелки, подпружиненной относительно корпуса.

Номер патента: 1354877

Опубликовано: 20.08.2006

Авторы: Малышев, Нифантьев

МПК: F16K 31/02

Метки: клапан, электромагнитный

Электромагнитный клапан, в корпусе которого выполнены входное и выходное гнезда и размещен электромагнит, с торцом сердечника которого взаимодействует торец якоря - запорного органа, опирающийся на подпружиненный центрирующий стержень, отличающийся тем, что, с целью повышения надежности работы, обращенный к якорю - запорному органу торец сердечника выполнен скошенным, причем вершина скоса расположена над входным гнездом.

Номер патента: 1667457

Опубликовано: 27.09.2006

Автор: Виленский

МПК: F16K 17/04

Метки: клапан, предохранительный

Предохранительный клапан, содержащий корпус с седлом и подпружиненный относительно него тарельчатый запорный орган с осевой цилиндрической направляющей, установленной в центральном отверстии корпуса в его входной полости, отличающийся тем, что, с целью повышения надежности работы, в корпусе клапана со стороны седла концентрично направляющей запорного органа выполнена цилиндрическая полость, которая сообщена с входной полостью посредством двух групп отверстий, причем оси одной группы отверстий расположены параллельно направляющей запорного органа, а оси другой группы - под углом 45-75° к этой направляющей.

Номер патента: 1618080

Опубликовано: 27.09.2006

Авторы: Крицын, Ладягин

МПК: F16K 17/04

Метки: аппарата, воздуха, гермокабине, горловины, давления, исполнительного, клапана, летательного, перекрытия, системы

1. Устройство для перекрытия горловины исполнительного клапана системы регулирования давления воздуха в гермокабине летательного аппарата, содержащее примыкающий к горловине с седлом перфорированный патрубок с установленным в нем подпружиненным запорным органом и подвижно установленный на направляющем штоке поплавок, отличающееся тем, что, с целью повышения надежности, поплавок снабжен жестко закрепленным на направляющем штоке со стороны седла обтекателем, установленным соосно с запорным органом, запорный орган выполнен в виде охватывающего обтекателя стакана с кольцевой уплотнительной кромкой, снабженного мембраной и закрепленного на торце обтекателя, поплавок выполнен из герметично...

Номер патента: 1618083

Опубликовано: 27.09.2006

Авторы: Грачев, Жульков, Комаревский, Лисовский, Нефедов

МПК: F16K 31/02

Метки: перекрывное

Перекрывное устройство, в проточном канале которого установлен входной обтекатель с расположенным в нем запорным органом, перекрывающим своим днищем проточный канал и образующим с обтекателем управляющую полость, сообщенную через дроссель с входным каналом и через управляющий клапан с атмосферой, причем в днище запорного органа выполнено отверстие, перекрытое подпружиненным чувствительным к выходному давлению вспомогательным подпружиненным клапаном, отличающееся тем, что, с целью повышения надежности работы, вспомогательный клапан расположен в управляющей полости и в ней установлен подпружиненный упор, воздействующий на вспомогательный клапан в конце открытия запорного органа.

Номер патента: 1618084

Опубликовано: 27.09.2006

Авторы: Андрианов, Бондарь, Вилочкин, Егоров, Катков, Панков, Риман, Шорин

МПК: F16K 47/02

Метки: дроссельное

Дроссельное устройство, содержащее корпус с входным и выходным патрубками, внутри которого установлен с зазором запорный элемент в виде диска, снабженного с обеих сторон ребрами, параллельными оси корпуса и вписывающимися в сферу, центр которой совмещен с центром диска, а радиус равен радиусу диска, отличающееся тем, что, с целью повышения надежности работы, в корпусе со стороны выходного патрубка установлены пластины, параллельные оси корпуса, торцы пластин, обращенные к запорному элементу, расположены на сфере, центр которой совмещен с центром диска, а радиус равен внутреннему радиусу корпуса, причем торцы ребер и пластин скруглены.

Номер патента: 1625131

Опубликовано: 27.09.2006

Авторы: Крицын, Романов

МПК: F16K 17/08

Метки: аппарата, воздуха, гермокабине, давления, исполнительный, клапан, летательного, системы

1. Исполнительный клапан для системы регулирования давления воздуха в гермокабине летательного аппарата, содержащий корпус с крышкой, подвешенный между крышкой и корпусом на эластичной мембране чашеобразный подпружиненный запорный орган, обтекатель, установленный внутри запорного органа соосно с выпускной горловиной, и свободно лежащую на обтекателе разгрузочную мембрану, соединенную с запорным органом, отличающийся тем, что, с целью повышения надежности работы, обтекатель выполнен в виде плоского опорного диска со штоком и полого усеченного конуса с цилиндрическим участком, образующих щелевой кольцевой эжектор.2. Клапан по п.1, отличающийся тем, что периферийная кромка опорного...
