Номер патента: 371385

Опубликовано: 01.01.1973

Авторы: Загр, Кличаный, Плахотников, Родигин, Филин

МПК: F16K 11/14

Метки: всесг

...рабочими каналами 3, золотника 4 с серпообразными распределительными каналами б и б (см. фиг. 2), камеры 7, образованной углублением в золотнике 4, загерметизированным закладным элементом 8 с крышкой 1 через фторопластовый диок 9. Камера 7 смещена в сторону подводного канала и соединена с каналом 5, Между крышкой и золотником ооразована полость 10, соединенная с каналом б. Управление золотником осуществляется с помощью вала 11. 2В момент подачи давления к распределительному устройству, золотник 4 находится в одном из крайних положений, обеспечивая подачу давления в одну из полостей,пневмодви гателя и слив из другой полости. Поворотомвалика 11 золотник перемещается в другое крайнее положение, изменяя тем самым направление потока...

Номер патента: 371386

Опубликовано: 01.01.1973

Авторы: Ильин, Мартынов, Нефедов, Пасынков

МПК: F16K 17/16

Метки: действия, клапана, многоразового, узел, уплотнительный

...мембраной состоит из корпуса 1 с уп. лотпптельцым седлом 2, пцевмоцилиндра д, мембраны 4 с уплотнительпым буртиком б, установленной на тарели 6, причем буртик б мембраны 4 зажат мекду корпусом 1 и кольцом 7. Между мембраной 4 и тарелью б установлена пружина 8 для отброса мембраны 4 после среза буртика б. На тарели 6 установлено стопорцое кольцо 9, удерживающее мембрану 4 от выпадания после среза уплотнительного буртика б. На мембране установлена заглушка 10, закрывающая отверстие для установки стопорного кольца 9. Тарель б прижата к седлу 2 пружиной 11 посредством штока 12.Клапан работает следующим образом.Полная герметичность клапана при подаче рабочего лавлеиия в направлении стрелки А обгспс:пинается мембраной 4,...

Номер патента: 371388

Опубликовано: 01.01.1973

Авторы: Алегссандров, Петунии

МПК: F16K 43/00, F16N 23/00

Метки: замены, клапана, обратного

...Окружности два отверстия, эксцентричных относительно пабивочной лпипн,Предлагаемое устройство изображено на ч ер теже.В корпусе 1 устройства нарезана резьба для вворачивания пробки 2 с двумя эксцентрично расположенными отверстиями, в одно пз которых ввернут исправленный обратный клапан 3, а второе отверстие служит для извлечения из наби(вочной линии запорного устройства дефектного обратного клапана 4. Эксцентричные отверстия прооки 2 соединены между собой разгрузочным отверстием 5, котоыравнпванпя давления до и71,188 3хода разпрузочного отверстия из корпуса 1. В это отверстие разпрузочного болта стравливают часпично газ (жидкость), дролускавмый дефектным обратным клапаном 4. После этого устанавливают в паз дефектного обратного клапана 4...

Номер патента: 371733

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F16K 1/30

Метки: клапан

...продуктов. т изобрегения П Клапан и тем, что, с ц 30 обеспеченииИзобретение предназначено для использования в химической промышленности.Из основного патента291496 известен клапан для одновременного пропускания двух продуктов, хранящихся под давлением в двух эластичных контейнерах, заключенных во внешний резервуар с жесткими стенками.Предлагаемый клапан отличается от известного тем, что верхняя часть цилиндрической вставки соединяется с распределительным диском, имеющим столько радиальных пазов, сколько каналов имеется в корпусе вставки, что соответствует количеству пропускаемых продуктов. При этом каждый радиальный паз соединяется одним концом с каналом упомянутого корпуса, а другим - с калиброванным отверстием, выполненным в зоне...

Номер патента: 372380

Опубликовано: 01.01.1973

Авторы: Вител, Гидроавтоматики, Караго, Нроектно, Рагулин, Тидверный

МПК: F15C 3/02, F16K 31/528, G05G 7/00 ...

Метки: переключатель, пневматический

...не превосходящую длину паза 7. Пред ме обретени Пневматическийщий подпружиненносвязанное через упрукину со штоком, ив виде узла соплося тем, что, с цельюв штоке, соединенновыполнен паз, в кожестко соединеннаявом,союзныи научно-исследоват институт промышленных ги Изобретение относится к органам управления, а именно к переключателям, предназначенным для формирования пневматическогодискретного сигнала.Известны пневматические переключатели,содержащие подпружиненное нажимное устройство, связанное через упругое звено соштоком, и клапан, выполненный в виде узласопло - заслонка.В таких переключателях возврат заслонки 10в исходное положение осуществляется дополнительной пружиной, что усложняет конструкцию переключателя.Предложен...

Номер патента: 372402

Опубликовано: 01.01.1973

Авторы: Всесоюзная, Русский

МПК: F16K 17/02, F16K 47/02

Метки: клапан, перепускной

...описываемый клапан, продольный, разрез.В канаде 1 корпуса 2 размещен запорный элемент в виде плунжера 3 с пружиной 4. Плунжер снабжен дифференциальной площадкой 5, запорной дифференциальной площадкой б и установлен в корпусе с зазором К 1 на пути жидкости из входного канала 7 к площадке 5 ч с зазорами К, и К, по обе стороны от запорной площадки б,В корпусе выполнен перепускно Работа клапана происходит след разом. Когда сила давления жидкости 5 ренциальную площадку 5 превыси создаваемое пружиной 4, плунжер 3 ся и откроет проход жидкости из в перепускной канал. При подходе ке 5 жидкость дросселируется .в 10 вследствие чего открытие клапанаканал. ющим об на диффет усилие, поднимет- канала 7 к пдощадзазоре К 1,замедляется.При открытии...

Номер патента: 373471

Опубликовано: 01.01.1973

Авторы: Вител, Чернышенко

МПК: F16H 41/24, F16K 31/44

Метки: 11йтйп4шп"гнй1, всесоюзнаяпgt

...в сторону оси вращения муфты, с диаметральным зазором между пластиной и корпусом, обеспечивающим работу клапана без заклинивания.На фиг. 1 - 3 изображен предлагаемый клапан,Гидромуфта содержит насос 1, турбину 2, кожух 8, в котором укреплен корпус 4 гидро- клапана. В корпусе гидроклапана расположены седло 5, пластина б и труба питания 7.Гидроклапан работает следующим образом, При незаполненной муфте пластина б прижата к седлу 5 под действием центробежных сил (клапан вращается со скоростью вращения вала двигателя) . Включение гидромуфты производится подачей масла через канал вала турбины 2 по трубе питания 7 в рабочую полость А клапана. Через отверстие в пластине б происходит постоянное истечение масла. гак как проходное сечение...

Номер патента: 373472

Опубликовано: 01.01.1973

Авторы: Васильев, Гуминский, Лысов, Никифоров, Переверзев, Соболев, Фомин

МПК: F16K 3/06

Метки: 1теии1ишг

...20 упирается в штырь 22 фигурного рычага 23. После снижения давления в жидкостном контуре и разгерметизации устройства, плоская пружина 20 поворачивает фигурный рычаг 22 и пластину 3 против часовой стрелки. После поворота кулачка 19 примерно на 45 он начинает нажимать на шток 17 одним из своих выступов, который вместе с пружиной нажимает на подвижное основание сильфона. Поворотная пластина 3, ведомая плоской пружиной 20, перемещается до упора в другой ограничитель и останавливается. Одновременно кулачок 19 через шток 17 и пружину 18 перемещает подвижное основание сильфона 10, объем которого уменьшается и давление жидкости в контуре увеличивается. Эластичная кольцевая камера прижимается к стенкам корпуса 1 и к внутренней поверхности...

Номер патента: 373473

Опубликовано: 01.01.1973

МПК: F16K 3/14

Метки: двухдисковая, задвижка, параллельная

...по А - А на фиг. 2; на фиг. 2 - сечение по Б - Б на фиг. 1; на фиг. 3 - сечение по на фиг. 4 - сечение по Г - Г н 5 - схематическое изображеЗадвижка содержит корпус лами 2 и 3, к которым приж размещенные в обойме 5. К прикреплен сухарь 7, на кот вспомогательная пружина 8. 10 При закрывании задвижки диски 4 и 5 узлазатвора находятся на заданном расстоянии от седел 2 и 3, обусловленном пространственным расположением клиновых поверхностей 1 тт Е сухаря 7, входящих в наклонные пазы Ж и И 15 дисков 4 и 5. В это время вспомогательнаяпружина 8 отжимает обойму б от сухаря 7, удерживая диски 4 и 5 в зафиксированном относительно штока положении. При дальнейшем передвижении узла затвора на закрытие 20 затвор доходит до упора 1, и сухарь 7 клиновой...

Номер патента: 373474

Опубликовано: 01.01.1973

Авторы: Проектно, Соломченко, Филатов

МПК: F01D 21/14, F16K 17/32

Метки: клапан

...7 настраивается пружиной 11 на срабатывание при определенном перепаде давлений вне зависимости от абсолютных параметров пара.Предме рете я ретение отнония потокаспользованоого потока птора.стны клапан, подпружинзащелкой иукция такихной надежнос твам регуи может турбины от отбора из сится к устро рабочей сре для защиты ра или воды ие корпус с телом клапасервопривод. обладает доы, содержа щнный шток смембранныйклапанов нетью. обретения - по ля этого защел мембранные т к участкам лиЦель иклапана. Двоприводоподключенпана. сить надежностсочленена с сер полости которог и до и после кла На чертеже приведе кона, установленного на нитурбины к деаэратору.Клапан содержит корпус 1 с седлом 2, телом 3 клапана и штоком 4, нагруженным...

Номер патента: 373475

Опубликовано: 01.01.1973

Авторы: Блохин, Станкевич, Табунченко

МПК: F16K 31/145

Метки: 373475

...кольцевые проточки д, служащие для уплотнения. В верхней части поршня имеется упор 4. К нижней части стакана 1 прикреплен сильфон б, соединенный в верхней части с толкателем б, одетым на стакан 1 и имеющим отверстия для заполнения внутренней полости А привода жидкостью. В нижней части толкатель б имеет полукольца 7, Отверстия заглушаются пробками 8, Толкатель б имеег тягу 9, служащую для передачи движения механизму клапана. Привод клапана ра т следующим образом.11 ри возрастании температуры окружающего воздуха, омывающего сильфон 5, жидкость, заполняющая его внутреннюю полость, расширяется (температура кипения жидкости соответствует температуре срабатывания клапана) и перемещает толкатель б, который посредством тяги 9 приводит...

Номер патента: 373476

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F16K 41/10

Метки: герметизированную, движения, передачи, полость, поступательного

...а штокраллельных и свяней, одины из косильфонов а друг ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельствас присоединением заявтоиПриоритетОпубликовано 12.111,1973, БюллетеньИзобретение относится к области химического машиностроения.Известно устройство для передачи поступательного движения в герметизированную полость, содержащее шток и два последовательно соединенных перемычкой сильфона.В предложенном устройстве каждый из сильфонов свободным торцом закреплен на корпусе, а шток выполнен в виде набора параллельных и связанныхс перемычкой стерж ней, один из которых расположен внутри сильфонов, а другие - вне их, что позволяет разгрузить шток от усилия, создаваемого давлением среды,На чертеже изображено...

Номер патента: 374462

Опубликовано: 01.01.1973

Авторы: Лаврентьев, Майска, Потапов, Ратнер

МПК: F16K 1/226, F16K 1/26, F16K 1/38 ...

Метки: клапан, конусный

...между острой кромкой тарелкииседлом. Клапан, имеющий подобные повреждения, непригоден к дальнейшей работе. Описываемыи клапан отли ных тем, что поверхность ето элемента выполнена с выемк направлению срабатывания, рой кромок тарелки клапана, одна из которых скруглена.Это увеличивает работоспо на за счет перераспределения На чертеже схематично изображен описы 5 ваемый клапан.Клапан состоит из конической тарелки 1с пазом 2 под уплотнительный элемент 3 и седла 4,Тарелка 1 имеет по крайней мере одну 10 скругленную кромку 5, Первая, по направлегтию срабатывания, свободная поверхность б - 7 образована глубокой выемкой 8 в теле уплотнительно элемента 3, вторая свободная поверхность представляет собой скос от точки 15 9 контакта с седлом...

Номер патента: 374463

Опубликовано: 01.01.1973

Авторы: Лобашев, Малютин, Фомин

МПК: F16K 1/14

Метки: gyl-fotfciia, вентиль, высокого, давления, запорный

...предварительное уплотнение соединения, При повышении давления в канале а рабочая среда проникает в отверстие вставки б, в котором удерживается прижатым к седлу запорным органном 4. Одновременно .рабочая .среда .про.- текает междуторцами отверстия детали 2 и вставки 6, а- также между цилиндрическими поверхностями отверстия детали 2, бурта вставки б и кольца 7. Дальнейшему истечениюсреды препятствует контактное давление, созданное усилием затяжки корпуса 1 в местахсоприкосновения прокладки 8 с,сопряженными деталями.При дальнейшем увеличении давления рабочая среда, огибая бурт вставки 6, нагнетается в зазор между торцом бурта н кольцом7. Прокладка сжимается усилием, возрастаю 10 щим по мере увеличения давления среды, чтообеопечивает...

Номер патента: 374464

Опубликовано: 01.01.1973

Автор: Вител

МПК: F16K 3/04

Метки: 1800удк, 1973, 1973м, 304f, 646(088, бюллетень, дата, кл, описания, опубликования, сссропубликовано

...б соединен ч единую полость с оболочкой 7, которая удер- " живается и прижимается к седлу .регулируемым зажимом 8. Когда в оболочке нет давле ния, между неи и уплотнением седла имеется небольшой зазор (около 1 лтлт). После того, как в сеть начинает поступать вода, в зазор выходит воздух из сети. При подходе воды к клапану, она в первое время частично вытекает в зазор. Одновременно вода наполняет баллон, вытесняя из него воздух в оболочку, причем давление воздуха в оболочке равно давлению воды в сети.Если в оболочке,будет небольшая утечка воздуха, вода входит в баллон на величину этой утечки, и нормальная работа клапана не нарушается. При гидравлическом ударе, то есть при резком, возрастании давления в сети, давление воздуха в...

Номер патента: 374465

Опубликовано: 01.01.1973

Автор: Лифшиц

МПК: F16K 7/17

Метки: агрессивных, горячих, жидкостей, клапан, пневматический, пульп

...на внутренней,поверхности выступа 2, уходя через разрез а в выходное отверстие в. Частицы аульпы не могут также скапливаться подмемИзвестны пневматические клапаны для горячих агрессивных жидкостей и пульп с фторопластовым корпусом, седлом, составляющим одно целое с корпусом, и запорной мембраной, выполненной из фторопластовой пленки. 5 Недостаточно полное открывание .мембраны при малых (0,1 - 0,2 ати) давлениях перекрываемого потока и засорение клапана в результате кристаллизации солей из растворов или оседания частиц пульп отрицательно сказы вается на свойствах клапана.Цель изобретения - повысить надежность клапана за счет использования упругих свойств фторопластовой мембраны.Это достигается тем, что седло клапана 15 снабжено...

Номер патента: 374466

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F16K 11/07

Метки: библиотека

...раззанном с несущей сеткуподпружиненный золотникосредственно связанный с кнотличающаяся тем, что, спроизводительности труда пнения групповой раскладкистия в сетке выполнены всхемой раскладки,аскладки алмазов, мещенный в свянасадкой корпусе вый клапан, непоопкой управления, целью повышения осредством примеалмазов, отверсоответствии со Известны вакуумные, головки для раскладки алмазов, в корпусе которых установлены перекрывающие клапаны. Однако эти головки невозможно применять для групповой раскладки и при пользовании ими выдержать строгую схему раскладки алмазов.Предлагаемая толовка отличается от известных тем,что отверстия в сетке головки .выполнены в соответствии со,схемой раскладки алмазов, Этим достигается высокая...

Номер патента: 374467

Опубликовано: 01.01.1973

Автор: Смирнов

МПК: F16K 11/16, F16K 15/03

Метки: двухпозиционный, клапан, обратный

...обратныйдвухпозиционный двустворчатый клапан, обеспечивающий четкое срабатывание и надежное перекрытие магистрали.Это достигается тем, что внутри корпуса клапана, между створками затвора, установлена хлопающая пластинчатая пружина, на которой закреплена призма,с подпяэниками по обе стороны, а в створках регулируемые штифты, упирающиеся своими хвостовиками в подпятники призмы.На чертеже показан продольный разрез описываемого клапана, В корпусе 1: с двумя выходными 2, 8 й одним выходным 4 патрубком установлен П-образный затвор 5 с двумя В створках б, 7 затвора 5 закреплены регулируемые штифты 11, 12, уйирающиеся своими хвостовиками в подпятники призмы 10. ерийной части створо ы кольцевые уплотнения мый клапан работает сл би 7 На периф...

Номер патента: 374468

Опубликовано: 01.01.1973

Автор: Другое

МПК: F16K 17/04

Метки: клапан, предохранительный

...крытия в зави жидкости, ока мембраны вып взаимодейству тановленными только танген ния рабочей ж с присоединением заявкиИзвестен предохранительный клапан длягидравлических систем шахтных .механизированных крепей и индивидуальных стоек, запорным органом которого является мембрана,перекрывающая дроссельную щель, вьгполненную в седле,Цель изобретения - уменьшение величиныпериода давления открытия и закрытия в зависимости от расхода рабочей жидкости, оказываемой на мембрану. 10Это достигается тем, что в предложенномпредохранительном клапане привод мембранывьгполнен в виде пружин, которые взаимодействуют,с шариками (роликами), установленными с возможностью восприятия только тангенциальных составляющих давления рабочейжидкости.На фиг, 1 - 3...

Номер патента: 374469

Опубликовано: 01.01.1973

Авторы: Поздн, Стариков

МПК: F16K 17/04

Метки: клапан, предохранительный

...и регулировочные втулки, отличающийся тем, что, с целью обеспечения двустороннего действия клапана и ухтеньшения его габаритов, корпус выполнен в виде полого цилиндра, разделенного попе речной перегородкой, имеющей с обеих сторон седла, на две полости, связанные между собой каналами, выполненными в теле, перегородки так, что их входы расположены за пределами ограниченной седлами поверхности, 30 а выходы - внутри. Изобретение относится к предохранительной арматуре и предназначено для предохранения малогабаритных электронномеханических приборов от деформаций, которые могут иметь место при больших перепадах давления окружающей среды.Известны предохранительные клапаны, содержащие корпус, тарельчатые запорные органы с эластичными...

Номер патента: 374470

Опубликовано: 01.01.1973

Автор: Коломенский

МПК: F16K 17/10

Метки: библиотека

...ников и корпусом, с входной полостью и междузолотниковой камерой, оборудованы дросселирующими устройствами. тми дросселирующираняемои вод переая давлев сливочодим остей открытом обусловтся падетеже представлена, конструктивная дложенного предохранительного класодержит внутри корпуса 1 свободно ий двухступенчатый поршневой залемент 2 и сервопривод т из двух ов поршневого типа, соединенный обком, один конец которого упирается противовеса 5.б А между золотником и корпусомканалами а и б соответственно й полостью Б и междузолотниковой На чер схема пре пана. Он плавающ порный э золотник щим што в рычаг 4Камера сообщена с входно камерои В, оборудованньми устройствами б и 7.При увеличении давления в предо системе выше настроечного,сервопр...

Номер патента: 374471

Опубликовано: 01.01.1973

Авторы: Доценко, Писарев, Резникавсесоюзная

МПК: F16K 17/14

Метки: клапан, разделительный

...и неподвижной 4 зубчатых реек,Перпендикулярно рейкам в корпусе выполиены два соосных отверстия, в которые вставляют и герметично заваривают патрубок 5,имеющий герметичную перемычку (мембрану)6. Вокруг леремычки с внешней стороны нарезаны зубья 7, с двух сторон входящие в за- З 0 цепление с зубчатыми рейками 3 и 4, С обеих сторон на патрубке 5 выполнены кольцевые утонения 8. В корпусе, расположены штуцер 9 с седлом 10.Подвижная рейка 3 имеет поршень 11 и посадочный конус 12,При подаче газа высокого, давления внутрь штуцера 9 он действует на поршень 11 подвижной рейки 3. Зуоья рейки 3, входящие в зацепление с зубьями 7, скручивают часть патрубка 5 за счет сдвига по местам утонения 8 и,совместно с перемычкой (мембраной) б отводят оторванную...

Номер патента: 374472

Опубликовано: 01.01.1973

Автор: Николаев

МПК: F16K 25/00

Метки: библисгтонлi

...п и быстрое затухание заполняющая емкость,0 ка и теплоноситель. О ков о неподвижные эл тора обеопечивает вы редуктора.аны, в которых ний применяют лняющие проосселирующимсо стенками нию чувствичается тем, лементом реакрытая емческими груавтоколебаавлена сх тоит из к ветственн елирующи клапан с толкат ется таре А, заполн вязкой бурт, на 8, контаема предлагаеорпуса 1 и ото для ,подводай орган содер и седло 3. елем 4,поршня ль 6. На тареенная сферичежидкостью. Такоторый устактирующая чедмет изобретени Редукционный клапан, содержащий неподвижное седло и подпружиненный дросселирующий клавдиан, который толкателем связан 20 с пружинным упругим элементом, отличаютдийся тем, что, с целью повышения устойчивости к автоколебаниям, на тарели...

Номер патента: 374473

Опубликовано: 01.01.1973

Автор: Сухов

МПК: F16K 31/16

Метки: 1973, 1973м, 3116удк, 646(088, бюллетень, дата, кл, описания, опубликования, сссропубликовано

...3 и запорного элемента 1 О,30 остается в устойчивом статическом равновесии, так как площадь, ограниченная запорным элементом 7, и площадь поршня 4 подобраны, что равнодействующая сил давления,действующих на подвижную систему с учетомсилы,пружинны 6, направлена в сторону закрытия тарелки 3. При этом в полостях Б и Всохраняется атмосферное давление, посколькуони сообщаются каналами д, е, в, б и отверстиями г с атмосферой, а запорный элемент 7,прижатый,к элементу 8, герметично разобщает,полость В с полостью А.При подаче напряжения на электромагнит11 его сила, действуя на элемент 10, смещаетподвижную систему на некоторую часть ееполного хада. При этом между запорным элементом 7 и элементом 8 образуется кольцевая щель, через которую сжатый...

Номер патента: 374474

Опубликовано: 01.01.1973

Автор: Гуревич

МПК: F16K 31/143

Метки: пневмопривод

...которыпроставка 3. В п и б, которыети А и Б пневмо управляющего сферой. В нижней части расположены ради поршня 4 в котополнительног ные отверст носится к области трубопрои может быть использовано фтяной и других отраслях наИзобретение отводной арматурыв химической, неродного хозяйства.Известны пневмоприводы с двойным поршнем, обеспечиватащие увеличение тягового усилия только в начальный момент открытия,Предлагаемый пневмапривод отличается от известного тем, что, с целью увеличения усилия в начальный и конечный момент хода основного поршня, в дополнительном поршне выполнены радиальные отверстия, в которых установлены подпружиненные цилиндрические пальцы, на штоке выполнена канавка, в которую входят указанные пальцы. Это позволяет...

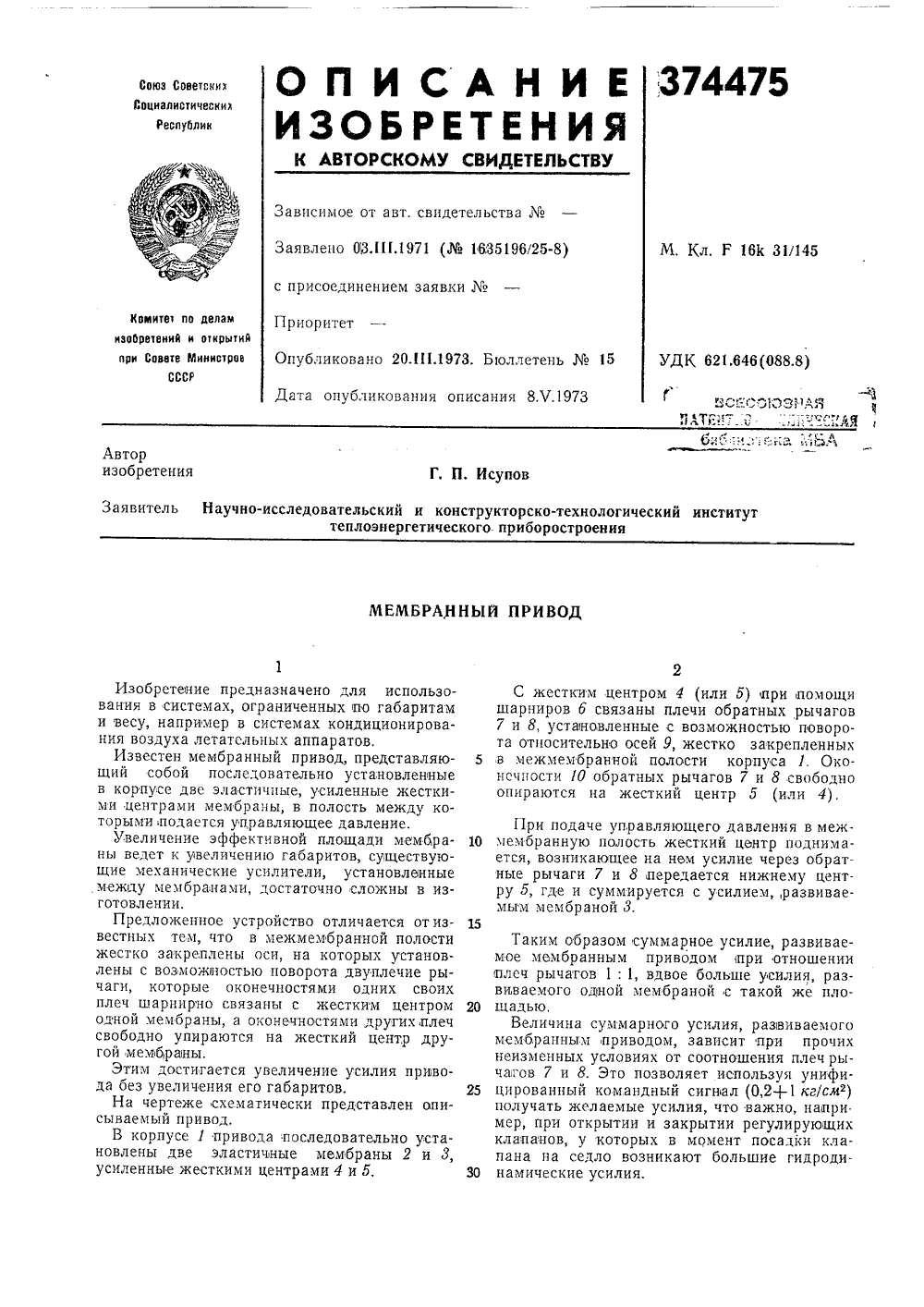

Номер патента: 374475

Опубликовано: 01.01.1973

МПК: F16K 31/145

Метки: 11вка, ivib, а.я, всесоюзм4я8патеит, исупов, мпч^с1, ъи6-1

...установленныемежду мембранами, достаточно сложны в изготовлении.Предложенное устройство отличается отизвестных тем, что в межмембранной полостижестко закреплены оси, на которых установлены с возможотостью поворота двуплечие рычаги, которые оконечностями одних своихплеч шарнирно связаны с жестким центром 20одной мембраны, а оконечностями других, плечсвободно упираются на жесткий центр другой мемб,раны,Этим достигается увеличение усилия прввода без увеличения его габаритов. 25На чертеже схематически представлен описываемый привод.В корпусе 1 привода последовательно установлены две эластичные мембраны 2 и х,усиленные жесткими центрами 4 и б, 30 Таким образом суммарное усилие, развиваемое мембранным приводом при отношении плеч рычагов 1: 1,...

Номер патента: 374476

Опубликовано: 01.01.1973

Авторы: Гончаров, Кузнецов

МПК: F16K 47/08

Метки: клапан

...Клапан, в корпусе кото крывной дросселирующий ствующий с седлом, отли с целью обеспечения,пл расхода и давления раоо вой поверхности дроссел выполнена канавка с пере сечением. рого размещен элемент, взаи чающийся темавной регули чей среды, на ирующего эле менным попер пере одейчто, розки боко- мента чным присоединением заявкиИзобретение, может быть использовано в лабораторном оборудовании, в частности в климатических иопытательных установках.Известны клапаны для плавной регулировки расхода и давления, в корпусе которого раз мещены перекрывной дросселирующий элемент, взаимодействующий с седлом,Предложенный клапан отличается от известных тем, что на боковой поверхности его дросселя, выполнена канавка с переменным 10 поперечным...

Номер патента: 375432

Опубликовано: 01.01.1973

Авторы: Королькевич, Неверко, Пилииенко, Прицкер, Сабадах, Чичиков, Ярош

МПК: F16K 17/02

Метки: 375432

...клапан.Клапан состоит из затвора 1, который расположен на седле 2, На затворе установлена шайба 8 с отбортовкой, которая прижата к нему пружиной 4. Между шайбой 8 и затвором 1 образуется камера б, связанная отверстием б с управляющей полостью 7 клапана, а отверстием 8 - с напорной полостью 9, Сливная полость 10 клапана соединена с управляющей полостью 7 магистралями с установленными в них краном 11 и шариковым клапаном 12. Диаметр отверстия 8 больше диаметра отверстия б. В рабочем положении жидкость заполняетвсе полости предохранительного клапана.При открытии крана 11 или клапана 12 давление в управляющей голости 7 падает, за твор 1 перемещается вверх, и напорная полость 9 сообщается с полостью 10 слива. Высокая скорость открытия...

Номер патента: 375433

Опубликовано: 01.01.1973

Авторы: Грачев, Доброхотов

МПК: F16K 17/04

Метки: клапан, отсечной

...в одном направлчающийся тем, что, с целью обе крывания клапана при превыше го давления, в нем пружина сжа жена между седлом и запорным Изобретение предназначено для использования в пневматических и гидравлических системах. Клапан устанавливается на магистрали с постоянным направлением потока среды.Известны нагруженные пружиной предохранительные клапаны, открывающиеся, когда давление в магистрали превышает рабочее. Предлагаемыи клапан отличается от известных тем, что в нем пружина установлена между запорным органом и седлом. Этим достигается закрывание клапана олько при превышении заданного давления.На чертеже представлен описываемый клаан в открытом положении в разрезе.В цилиндрическом корпусе, состоящем из двух свинчиваемых половин 1...

Номер патента: 375434

Опубликовано: 01.01.1973

Автор: Локшин

МПК: F16K 17/10

Метки: клапан, предохранительный

...Мироноваи Е. Сапунова Заказ 1518/15 Изд. М Тираж 826 Поди ЦНИИПИ Комит по делам изобрете и открытий при С Министров ССС Москва, Ж,Раушская наб., д..ф Типография,р. Сапунова, 2 16, расположенные симметрично друг против друга, а в гильзе 13 выполнены окна 17 и 18, расположенные так же, как и щели.Окна 17 и 18 сообщают внутреннюю полость гильзы со сливом. Внутренняя полость 5 золотника сообщается каналом 19 с камерой 7 вспомогательного давления. Для непрерывного омывания термочувствительного элемента рабочей жидкостью в гильзе выполнены окна го и 21. 10При сборке гильза фиксируется относительно пробки 11 с помощью выступа 22 на гильзе, входящего в ответное гнездо в пробке, Пробка 11 уплотнена в корпусе посредством уплотнения 28....
