F15C 3/16 — осцилляторы

Номер патента: 1043373

Опубликовано: 23.09.1983

Авторы: Бирман, Бойко, Ледовская, Широколова

МПК: F15C 3/16

Метки: генератор, пневматический, развертки

...содержащий блок управления, накопительную емкость, пульсирующий дроссель, управляющие цепи кото 415рого связаны с шиной выходного блока управления, а выход - с выходным каналомгенератора 12.Однако известный генератор разветкиобладает низкой точностью (нелинейность, выходного давления оценивается величинойпорядка 2 - Зю/ю)Цель изобретения - повышение точности генератора.Поставленная цель достигается тем, чтов пневматический генератор развертки, содержащий накопительную емкость, пульсирующий дроссель, выход которого связан свыходным каналом, а управляющие цепи -с выходом командоаппарата, введены дополнительные емкости и размыкающие контакты,входы которых соединены с соответствующими накопительной и дополнительными емкостями,...

Номер патента: 1062441

Опубликовано: 23.12.1983

Авторы: Боровский, Захаревич, Малых, Юферов

МПК: F15C 3/16

Метки: генератор, импульсов, пневматических

...10, третьего дросселя 11. Клапан образован запорным элементом, установленном на жестком центре мембраны 8 и седлам 12. Диск 2 расположен в средней полости 13, соединенной с каналом 14 питания и через третий дроссель 11 - с атмосферой. Диск 1 размещен в крайней полости 15, соединенной с атмосферой. Полости 13 и 15 сообщены между собой дополнительным каналом 16.управляющая камера 17 клапана соединена через первый дроссель 9 с каналом 18 выхода и с полостями 13 и 1 5. Выходная проточная камера 19 клапана подключена через второй дроссель 10 к атмосфере, Полости клапана 13 и 15 размещены в корпусе 19.Генератор импульсов работает следующим образом.К каналу 14 питания подводится воздух под давлением Рд . Под действием потока воздуха,...

Номер патента: 1068632

Опубликовано: 23.01.1984

Авторы: Бурдо, Залманзон, Куликов, Молчанов, Попова, Савостьянов, Титов, Яковлев

МПК: F15C 3/16

Метки: генератор, гидравлический, импульсов

...лотками с отверстиями в днищах, причем за каждой камерой установлен сливнойлоток, отверстие в котором расположено 25над следующей камерой, а камеры установлены на осях вращения с возможностью опрокидывания так, что центр тяжести, заполненной жидкостью камеры смещен от осивращения в сторону сливного лотка, а центртяжести незаполненной камеры смещен в 30другую сторону от оси вращения, входнойканал подключен к первой по ходу теченияжидкости камере, а выходной канал - кпоследнему по ходу течения жидкости сливному лотку.С целью обеспечения возмОжности регулирования частоты импульсов, площадь отверстия сливного лотка выполнена регулируемой.На фиг. 1 приведен предлагаемый генератор гидравлических импульсов; на фиг. 4 О2 - сливной лоток...

Номер патента: 1079920

Опубликовано: 15.03.1984

Авторы: Бурдо, Залманзон, Куликов, Молчанов, Попова, Савостьянов, Титов, Яковлев

МПК: F15C 3/16

Метки: генератор, гидравлический, импульсов

...по высоте поперечнымсечением. 2На фиг.1 приведена схема генератора импульсов; на фиг,2 - гидравлический генератор импульсов, перваякамера которого выполнена с переменным, уменьшающимся по высотекамеры поперечным сечением в видеконусаеВ генераторе нечетные 11камеры чередуются с четными 2,2 п .В нечетных камерах установлены сифонные элементы 34Зп, выходыкоторых являются выходными каналамигенератора,Каждая из нечетных камер 11 псообщается со следующей за ней чет ной камерой 2 2 соединительнымканалом 4 4 я , Соединительныеканалы 41,.4каждой из нечетныхкамер 14 1 ярасположены на уровне колена из сифонных элементов 20 3Зя . Четные камеры 22 п.,выполнены объемом, на порядок меньшим объема нечетных камер 1 1)(.Каждая из четных камер...

Номер патента: 1101602

Опубликовано: 07.07.1984

Авторы: Бурдо, Залманзон, Куликов, Молчанов, Савостьянов, Яковлев

МПК: F15C 3/16

Метки: генератор, гидравлических, импульсов

...содержит входной канал 1 е Емкости 2а 2) устаноВлены на осях опрокидывания 33 и, Емкости 2, , 2 выполненные асимметричными относительно вертикальной плоскос 1 1101Изобретение относится.к средствамгидроавтоматики, а именно к гидравлическим генераторам импульсов.Известен гидравлический генераторимпульсов, содержащий входной и выходные каналы и последовательно соединенные камеры, нечетные камеры снабжены сифонными элементами на выходеи сообщаются с последующими четнымикамерами через соединительный канал, 10а четные камеры сообщаются с последующими нечетными камерами через сифонные элементы, объем четньц камер на,порядок меньше объема нечетных 11 .Однако такой генератор имеет большие габариты,Наиболее близким по технической...

Номер патента: 1103028

Опубликовано: 15.07.1984

Авторы: Барский, Келлерман

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический

...генераторе импульсов, содержащем два дросселя, два пятилинейных распределителя, каждый из которых имеет три входа, два выхода, первую камеру управления и вторую камеру управления, в которой расположена пружина подпора, первый вход первого распределителя соединен с включающим входом генератора, первый выход первого распределителя через первый дроссель соединен с емкостью, с первыми камерами управления обоих распределителей и с первым выходом второго распределителя, второй выход второго распределителя связан с выходным каналом генератора и с второй управляющей камерой первого распределителя, емкость соединена с входом второго дросселя, первый вход второго распределителя прдключен к атмосфере, а его третий вход заглушен,...

Номер патента: 1105703

Опубликовано: 30.07.1984

Авторы: Вайтехович, Вержбицкий, Прудников, Сивенков

МПК: F15C 3/16

Метки: генератор, сигналов, тепловых

...неблагоприятных внеш" них воздействий,. таких, как перегрев 45 генератора, приводящий в размагничиванию постоянного магнита, вибрации, удары, большие ускорения, при исполь" эовании его на летательных аппаратах.Целью изобретения является повы шение надежности и упрощение конструкции генератора.Указанная цель достигается тем, что в известном генераторе тепловых сигналов, содержащем корпус с сопла ии, подключенными к источникам горячего и холодного теплоносителей, и с выходным каналом, соединенным с внут 703 2ненней полостью корпуса, в которой расположены .термочувствительные элементы, выполненные в виде пластин из материала с различной термической инерцией, заслонку сопел, связанную с термочувствительными элементами, и узел настройки...

Номер патента: 1113599

Опубликовано: 15.09.1984

Автор: Бутаков

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический

...камера которого соединена через нерегулируемый дроссель с каналом питания и через регулируемыйдроссель с емкостью - со своей глухой камерой, с атмосферой через нормально закрытый клапан и с первыми 55входными камерами элементов сравнения, выход первого элемента сравнения соединен с выходным каналом генератора, выход второго элемента сравнения подключен к управляющей камере клапана, а вторые входные камеры первого и второго элементов сравнения сообщены соответственно с каналами задания скважности и частоты, снабжен дроссельным делителем, через который каналзадания частоты соединен с каналомзадания скважности, и дополнительным дросселем, установленным в канале между выходом второго элемента сравнения и управляющей камеройнормально...

Номер патента: 1174614

Опубликовано: 23.08.1985

Авторы: Бурдо, Залманзон, Куликов, Савостьянов, Яковлев

МПК: F15C 3/16

Метки: генератор, гидравлический, импульсов

...крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к устройствам гидроавтоматики, предназначенным для генерирования гидравлических импульсов.Цель изобретения - обеспечение работоспособности генератора при неограниченно малых расходах жидкости.На фиг. 1 показана схема гидравлического генератора импульсов; на фиг. 2 генератор с трубкой в наклонном рычаге.Генератор (фиг. 1) содержит поворотный рычаг 1, установленный на опоре 2, На пер вом плече 3 рычага 1 закреплен первый сосуд 4, а на втором плече 5 рычага 1 второй сосуд 6, над которым расположена входная трубка 7. Сосуды сообщены соединительной трубкой 8, В стенке сосуда 4 закреплено колено сифона 9, одна трубка 10 15...

Номер патента: 1203251

Опубликовано: 07.01.1986

Авторы: Аракчеев, Заяц, Иванов

МПК: F15C 3/16

Метки: генератор, импульсов, пневматических

...заикания, каждое из которых имеет первую 10 и вторую 11 проточные камеры, камеру 12 выхода, пер"вую 13 и вторую 14 камеры управленияи пружину 15 подпора, а также дверегулируемые емкости - первую 16 ивторую 17, выполненные в виде глухих камер в цилиндрическом корпу:е 18, между которыми расположенпоршень 19, соединенный с штоком 20,Канал 21 питания соединен с камерой 4 питания триггера 1 и черезрегуЛируемый дроссель 22 - с камерой 12 реле 8,Выходная камера 5 триггера 1 сообщена с камерами 13 реле 8 и 9 ис выходным каналом 23. Камеры 14 реле 8 и 9 подключены к атмосфере,Первая емкость 16 соединена скамерой 10 реле 8, камерой 11 реле9 и с камерой 3 включения триггера 1,Вторая емкость 17 соединена с камерой 11 реле 8, камерой 8 реле 9и...

Номер патента: 1208330

Опубликовано: 30.01.1986

Авторы: Кушкова, Осадчий, Петренко, Ржавский

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический

...клапана 2 и 20выходом обратного клапана 3, выход ивход которых через переменные дроссели 4 и 5 и емкость 6 соединены сположительной камерой элемента 7сравнения. Выход элемента 7 сравнения являющийся выходом генератора,соединен с управляющей камерой выключающего реле 1 О и отрицательной камерой трехмембранного реле 1. Выходвыключающего реле 10 соединен с отрицательной камерой элемента 7 сравнения, а входы реле 10 соединены свыходами задатчиков 8 и 9.Генератор работает следующимобразом.В исходномсостоянии Р =0 иВхР,д =О, В отрицательную камеруэлемента 7 сравнения поступает давление Рот задатчика 9,11 ри подаче на вход Р=1 или40давления питания при работе генератора в непрерывном режиме на выходереле 1 появляется давление воздуха,которое...

Номер патента: 1234670

Опубликовано: 30.05.1986

Автор: Бирюков

МПК: F15C 3/16, G06G 5/00

Метки: генератор, линейно-убывающего, пневматический, сигнала

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5.,Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к пневматической вычислительной технике, а именно к устройствам, предназначенным для формировання линейно"убывающего давления. 5Цель изобретения - повышение надежности.На чертеже приведена принципиальная схема генератора.Генератор содержит регулятор пе репада давлений, выполненный на ос-. нове двухмембранного элемента 1 с прузиной 2 в проточной камере, дроссель 3 и емкость 4. Емкость 4 непосредственно связана с выходным каналом 15 Р и через проточную камеру регуляОьцтора перепада давлений с первым входом дросселя 3, второй вход которого соединен с...

Номер патента: 1257306

Опубликовано: 15.09.1986

Авторы: Бурдо, Гречихин, Залманзон, Касицин, Кондратьев, Куликов, Носенко, Панфилов, Разумовский, Савостьянов, Угрюмов, Яковлев

МПК: F15C 3/16

Метки: генератор, гидравлический, колебаний

...сосудь с общей перегородкой 7 и сливными отверстиями 8 и 9 в днищах. На первом плече 3 закреплен груз 10. С рычагом 1 кинематически связан золотник 11 цормальцо закрытого клапана 12.Над опорой 2 расположено отверстие 13 гыходцого канала гидравлического гсцера. тора 4 импульсов.Общая перегородка 7 выполнена в виде вставки с наклонными поверхностями (например, как показано на чертежах) вогнутой формы. Такое выполнение перегородки юзволяет сместить к краям центр тяжести Госудов 5 и 6, заполненных жидкостък).Входной канал 15 соединен со входами клапана 12 и генератора 14 импульсов. Выход нормального закрытого клапана 12 сообщен с выходным каналом 6 и с каналом 17 обратной связи, выходное отверстие 8 которого расположено над вторым сосудом 6....

Номер патента: 1267075

Опубликовано: 30.10.1986

Автор: Алексеев

МПК: F15C 3/16

Метки: генератор, колебаний, пневматический

...виде последовательно соединенных первого дросселя 7 и емкости 8. Вход дросселя 7 подключен к входному каналу 9.В корпусе 1 выполнен выход 10 пневмораспределителя, закрытый в исходном положении поршня 5 у вставки 2, При положении поршня 5 у торца полости корпуса выход 10 соединен с управляюшей камерой 6,Выход 10 сообщен с выходным каналом 1 связанным с атмосферой через второй дроссель 12. На чертеже показано соединение выходного канала 11 с исполнительным механизмом 13.Камера 14 между торцом полости корпуса и поршнем 5 соединена через третий дроссель 15 с атмосферой.Генератор работает следующим образом.Для включения генератора подается давление питания по входному каналу 9. При этом начинает постепенно повышаться давление в емкости 8 и в...

Номер патента: 1286833

Опубликовано: 30.01.1987

Авторы: Блинов, Ильин, Малых, Ульянов

МПК: F15B 13/02, F15C 3/16

Метки: возвратно-поступательного, действия, исполнительным, механизмом

...следующим образом.35 40 атмосферу. При этом диск 10 перемеща. - 45 50 55 По каналу 12 воздух поступает в полость 21,.откуда через дроссель 8 и канал 17, а также через кольцевой зазор между диском 10 и боковой поверхностью камеры 2 и канал 15 поступает в полость 29 исполнительного механизма 26. В результате того,что суммарная площадь указанного кольцевого зазора и дросселя 18 меньшеплощади отверстия 13, давление воздуха в полости 21 больше, чем давление воздуха в полости 16. Вследствие этого диск 1 О перемещается к плоскости торца кольцевого выступа 4. Одновременно полость 2 соединена с полостью 23, которая соединена каналом 24 с атмосферой. Полость 21 также соединена через канал 20 с полостью 19, соединенной через канал 25 с...

Номер патента: 1293369

Опубликовано: 28.02.1987

Авторы: Власов, Знамцев

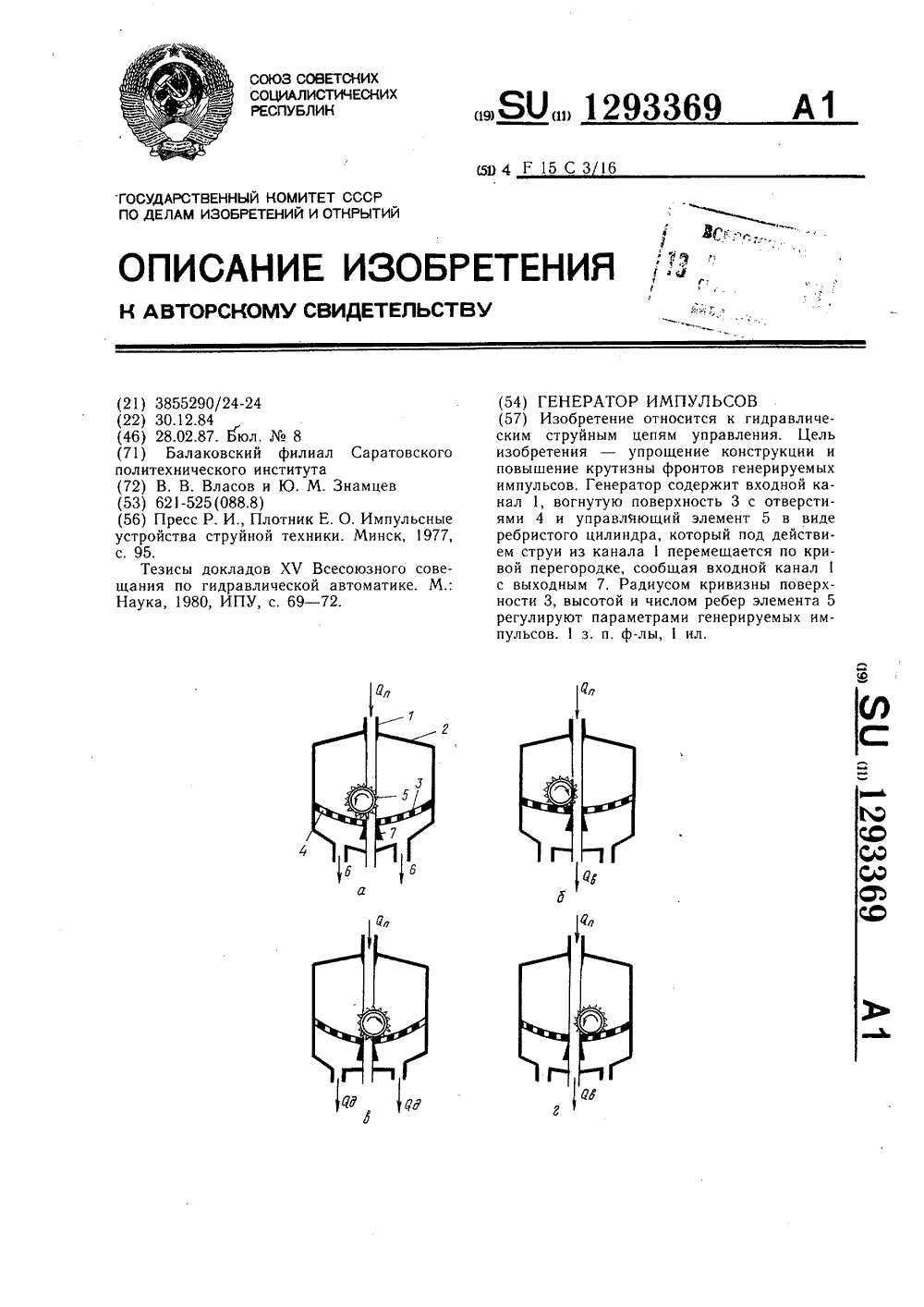

МПК: F15C 3/16

Метки: генератор, импульсов

...управляющий элементв исходное состояние. Эта сила обусловленакривизной поверхности качения и силой взаимодействия компактной струи с ребристойповерхностью управляющего элемента. В результате элемент 5 перемещается вправо(фиг. 1 6), открывая в крайнем левом по 5 10 15 20 25 30 35 40 ложении рабочий выходной канал 7, в результате чего на выходе пульсатора появляется максимальный пик расхода жидкости. Далее элемент 5 переходит опять в среднее положение (фиг. 1 в) и перемещается вправо. В крайнем правом положении (фиг. 1 г) на выходе опять формируется пик выходного расхода и возрастает восстанавливающая сила, стремящаяся вернуть элемент 5 в исходное состояние. Далее процесс повторяется (фиг, 1 а) и является незатухающим, Энергия колебания...

Номер патента: 1293370

Опубликовано: 28.02.1987

Авторы: Дмитриев, Зеньков, Кулешова

МПК: F15C 3/16

Метки: акустический, турбулентный, усилитель

...турбулентный усилитель состоит из линии питания 1, питающего 2 и приемного 3 капилляров, закрепленных на скобе 4, струны 5, которая правым концом жестко закреплена в приемном капилляре 3, а левым соединена с цилиндрической пружиной 6, натяжение последней осуществляется винтом 7. От закручивания пружина предохраняется противозакручивателем 8 Пружина 6 и часть струны 5 расположены в полости 9. Растянутая струна с помощью тонкого металлического стержня0 соединяется с центром тонкой гибкой металлической мембраны 11, установ ленной в основании рупора 12, предназначенного для приема управляющего звукового сигнала от источника звуковой энергии 13. Стержень выводится из рупора через втулку 14 с гарантированным кольцевым...

Номер патента: 1305458

Опубликовано: 23.04.1987

Авторы: Бурдо, Залманзон, Савостьянов, Шубин

МПК: F15C 3/16

Метки: генератор, гидравлический, импульсов

...применения гидравлического генератора импульсов за счет обеспечейия его функционирования при малойчастоте импульсов.На чертеже приведена схема генератора.Генератор содержит установленныйна шарнирной опоре 1 рычаг с первым2 и вторым 3 плечами, На плече 2 закреплен груз 4, а на плече 3 - сосуд5 с сионом 6. Вход нормально закрытого клапана 7 соединен с каналом8 питания, Золотник 9 клапана 7 кинематически связан с плечом 2.В состав генератора также входит20открытый бак 10, в котором установлен клапан 11 регулирования уровня,золотник 12 которого установлен напоплавке 13, Бак 10 снабжен узлом 14дозирования малого расхода (капельной утечки) выход которого расположен над сосудом 5,Узел 14 может быть выполнен, например, с Фитилем или с деталью...

Номер патента: 1373919

Опубликовано: 15.02.1988

Авторы: Бартенев, Ефимов, Зарембо-Рацевич, Захаров, Кашмет, Клосинский, Рябов, Сахненко, Соколов, Тюляев

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический, управляемый

...контроля работы доза- тора; Ц, - электрический управляющий сигнал останона работы генератора н канале отключающего сигнала, С выходной поток первой дозируемой жидкости; С - входнои поток нторои дозируемой жидкости,Генератор импульсов работает следующим образом,Частота выдачи импульсов определяется постоянной времени первого инерционного звена КТ где Ч - суммарный объем подключен 5 2 ных емкостей инерционногозвена;проводимость дросселя;К - газовая постоянная;Т - температура,Реле 10-15 сравнения настроены наразные пределы срабатывания с соблюдением следующих условий неравенства:0,02 МПа=Р, Рс РсРРР=О, 1 МПа.При увеличении управляющего сигнала в канале Р до значения настройкиреле 10 сравнения последнее срабатывает и к первоначальной...

Номер патента: 1411523

Опубликовано: 23.07.1988

Авторы: Веклич, Кушков

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический, прямоугольных

...перемнном 3 дросселях и емкости 4, первого элеме нта 5 сравнения, первого регулируемого д осселя 6, второго регулируемого дроссел 7, первого обратного клапана 8, второго об атного клапана 9, нормально закрытого клапана 10, второго элемента 1 сравнен я, емкости 2, каналов 3 и 14 соответст енно первого и второго корректирующего сигнала и выходного канала 15. Канал 16 питания соединен с соплами элементов 5 и1 и с дросселем 2. Выход повторителя 1 является выходом узла линейно нарастающего сигнала.Генератор импульсов работает следующ м образом.После г 1 одачи корректирующих сигнал в в каналы 13 и 14 и давления питания в канал 16 на выходе элемента 1 начинает л нейно нарастать давление,Скорость нарастания определяется положительным сдвигом...

Номер патента: 1451366

Опубликовано: 15.01.1989

Авторы: Гуменчук, Лузенков

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический, прямоугольных

...9.Выход реле 1 сообщен с выходным каналом 10. Канал питания 11 связан с нормально открытым соплом реле 1 через инер ционное звено 6 - с управляющей камерой клапана 9 и через регулируемый дроссель 5 - с входом клапана 9. Выход клапана 9 соединен с отрицательной камерой реле 1.25Генератор импульсов работает следующим образом.Включение генератора осуществляется подачей воздуха питания в канал 11. После подачи питания воздух начинает поступать через дроссели 3 и 5 в отрицательную 30 (входную) камеру реле 1 и в емкость 4, а через дроссель 7 - в управляющую камеру клапана 9 и в емкость 8.Через время 1, (фиг, 2), зависящее от настройки дросселя 7, клапан 9 закрывается и остается закрытым до конца работы ге- З 5 нератора, Затем через время (Т -...

Номер патента: 1520269

Опубликовано: 07.11.1989

Авторы: Блинов, Малых, Романенко

МПК: F15B 13/02, F15C 3/16

Метки: возвратно-поступательным, исполнительного, механизма, перемещением, пневматического

...сечения канала32. Таким образом, на всем протяжениидвижения поршня 40 в направлении пострелке А диск контактирует с кольцевым выступом 15,5 15202лость 18 с кольцевой выточкой 26 идалее - с выходным каналом 4.Согласно второму варианту этасвязь осуществляется каналом 33 вы 5полненным в наружном торце 13 ицентральном выступе 27 первой камеры 5 (фиг. 2),В корпусе 1 выполнен канал 34 периодически с помощью клапана 35, управляемого пружиной 36 и индукционнойкатушкой 37, соединяющей камеру 5с атмосферой. Кольцевая выточка 26соединена через выходной канал 4 срабочей полостью 38 пневматическогоисполнительного механизма 39, который имеет поршень 40, поджатый со стороны штока 41 пружиной 42. Ыток 41механизма 39 снабжен кулачком 43,периодицески...

Номер патента: 1564414

Опубликовано: 15.05.1990

Автор: Исаев

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический, прямоугольных

...автоматики, а именно к устройствам формирования пневматических импульсов.Цель изобретения - расширение областиприменения путем управления параметрамиимпульсов.На чертеже показана принципиальная схема пневматического генератора.Он состоит из трехмембранного реле 1,емкости 2, первого и второго регулируемых дросселей 3 и 4,Выход 5 реле 1, являющийся выходом генератора, соединен с проточной камерой 6нормально открытого сопла 7, подключенного к каналу 8 питания, и с нормальнозакрытым соплом 9, проточная камера 10которого сообщена с атмосферой.Выход 5 подключен через первый регулируемый дроссель 3 к емкости 2 и к минусовой камере 11 и далее через второй регулируемый дроссель 4 - к атмосфере, Плюсовая камера 12 связана с...

Номер патента: 1566107

Опубликовано: 23.05.1990

Авторы: Гриценко, Курзин, Перелука, Худяков

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический

...5,Благодаря этому давление в емкости 7меняется по линейному закону и придостижении его давления от задатчика,9 срабатывает элемент 3, включаятриггер 1,После подачи сигнала на Ртриггер 1 срабатывает, после чего срабатывает переключатель 2, соединяя емкость 7 с атмосферой, а емкость 8 отсекая от атмосферы, В емкости 8 начи"нается набор давления через дроссель11, перепад на котором также поддерживается постоянным, При достижениидавления в емкости 8, равного давлению с задатчика 9, срабатывает элемент 4.и выключает триггер 1, Выходной сигнал генератора становится равным нулю, Переключатель 2 возвращается в исходное состояние. Цикл повторяется,Изменяя величину объема емкости8, можно изменять время импульса,Время паузы регулируется...

Номер патента: 1587232

Опубликовано: 23.08.1990

Авторы: Баженов, Виноградов, Забродченко, Латыпов, Сергеев, Яковлев

МПК: F15B 21/12, F15C 3/16

Метки: гидравлический, осциллятор

...13, окно 30, канал 32 со сливной магистралью 33, то золотник 5начинает перемещаться влево со скоростью, определяемой расходными характеристиками дросселя 20,При этом, как только правая кромка среднего пояска золотника 5 откроет окно 22, подводящая магистраль 27через канал 24, дроссель 25, окно 22,полость 10, канал 17 оказывается соединенной с полостью 11, А сливнаямагистраль 33 через канал 32, окно28, полость 9, канал 18, дроссель 21оказывается соединенной с полостью12. Золотник б начинает двигатьсявправо.11 ри его движении в полости 12 развивается повышенное давление вследствие сопротивления прохождению рабочей жидкости дросселя 21, при этомскорость золотника 6 определяетсярасходными характеристиками дросселя 21. Этот скачок...

Номер патента: 1666816

Опубликовано: 30.07.1991

Авторы: Бондаренко, Бондарь, Киселев, Соколов

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический

...с каналами 22 и 23 задания скорости и знака изменения сигнала блока 1 Выход 24 блока 1 соединен с плюсовой кэ 1666816мерой 25 элемента 6 сравнения и плюсовойкамерой 26 элемента 12 сравнения, Выходреле 7 сообщен с минусовой камерой 27элемента 6,Нормально открытое сопло реле 7 соединено с каналом 28 верхней границы (Роп.в)зоны изменения пилообразного сигнала, анормально закрытое сопло этого реле - сканалом 29 нижней границы (Роп н) зоны изменения пилообразного сигнала. 10Канал 29 через переключатель 16 идроссельный делитель подключен к повторителю 19 со сдвигом, выход которого 1 сигнал Рд) связан с минусовой камерой 30элемента 12, 15Возможны два режима работы, которыезадаются с помощью переключателя 16.В замкнугом положении...

Номер патента: 1679076

Опубликовано: 23.09.1991

Авторы: Гуменчук, Лузенков, Смирнов

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический, прямоугольных

...9 питания связан с нормально открытым соплом реле 1 и с управляющей камерой клапана 7. Выход последнего соединен с отрицательной камерой 6, а вход с положительной камерой 2, которая постоянно соединена с задатчиком давления подпора (не показа н).В исходном состоянии до подачи давления питания в канал 9 клапан 7 открыт, и в камере 6 давление равно давлению подпора в камере 2.Генератор работает следующим образом.Подпор в положительную входную камеру реле 1 подается до включения генератора в работу, При этом воздух подпора через нормально открытое сопла клапана 7 проходит в отрицательную входную камеру реле 1 и в ней устанавливается давление, равное давлению подпора. Включение генератора в работу осуществляется подачей воздуха питания в...

Номер патента: 1695002

Опубликовано: 30.11.1991

Авторы: Дедяев, Лельчук

МПК: F15C 3/16, G05D 16/18

Метки: аппарата, жидкости, перемешивания, полости, технологического

...камере 10. 1 ил,мый дроссель 11 постепенно отсасываетсяи разрежение в ней возрастает. Заслонка 6остается прижатой к седлу 8, пока сила, действующая на заслонку 6 со стороны камеры5 12, больше, чем сила вакуума, действующаяна мембрану 4 со стороны камера 10,При возрастании вакуума в камере 10,так как площадь мембраны 4 больше площа-,ди заслонки 6, наступает момент, когда си 10 ла, действующая на мембрану 4 вверх,превысит силу прижатия заслонки 6 к седлу8. Мембрана 4 скачкообразно перемещается вверх и через шток 5 прижимает заслонку6 к седлу 9, Связь камеры 7 с камерой 14 и15 атмосферой прекращается и камера 7 сообщается с камерой 12, Вакуум иэ камеры 12поступает в камеру 7 и по трубопроводу 19в пульс-камеру 2.Жидкость из емкости 3 под...

Номер патента: 1716206

Опубликовано: 28.02.1992

Авторы: Вайтехович, Вержбицкий, Ковалев, Прудников, Сивенков

МПК: F15C 3/16

Метки: генератор, сигналов, тепловых

...фиксатора свободного конца одной из пластин. Трубки, которыми снабжена заслонка, установлены в соплах, скользят по их внутренней цилиндрической поверхности и этим препятствуют перекосу заслонки, Таким образом, избавившись от перекоса, не нужно устанавливать две диаметрально противоположные пластины. со строго одинаковой ,тепловой инерцией, достаточно одной. А все другие пластины выполняют с различной тепловой инерцией, что и позволит в 2 раза увеличить диапазон регулирования частоты генерируемых сигналов. На чертеже изображен генератор, в разрезе в момент перекрытия правого сопла.Генератор содержит корпус 1 о соплами 2, 3 горячего и холодного соответственно теплоносителей и выходным каналом 4. Между соплами 2 и 3 установлена заслонка...

Номер патента: 1721330

Опубликовано: 23.03.1992

Авторы: Гуменчук, Лузенков, Смирнов

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический

...трехмембранного реле и через второй регулируемый дроссель с нормально открытым соплом первого трехмембранногореле, связанного своим выходом с емкостьюи с положительной камерой второго трехмембранного реле, проточная камера нормально открытого сопла которого сообщенас атмосферой.На чертеже приведена принципиальная, схема генератора,Генератор содержит первое трехмемб- ранноЬ реле 1 с подпором в положительной камере, выход которого подключен через первый постоянный дроссель 2 к своей отрицательной камере и непосредственно к емкости 3 и положительной камере второго трехмембранного реле 4, и второй регулируемый дроссель 5, через который канал 6 питания соединен с нормально открытым соплом реле 1.В реле 1 подпор выполнен...
