Генератор импульсов

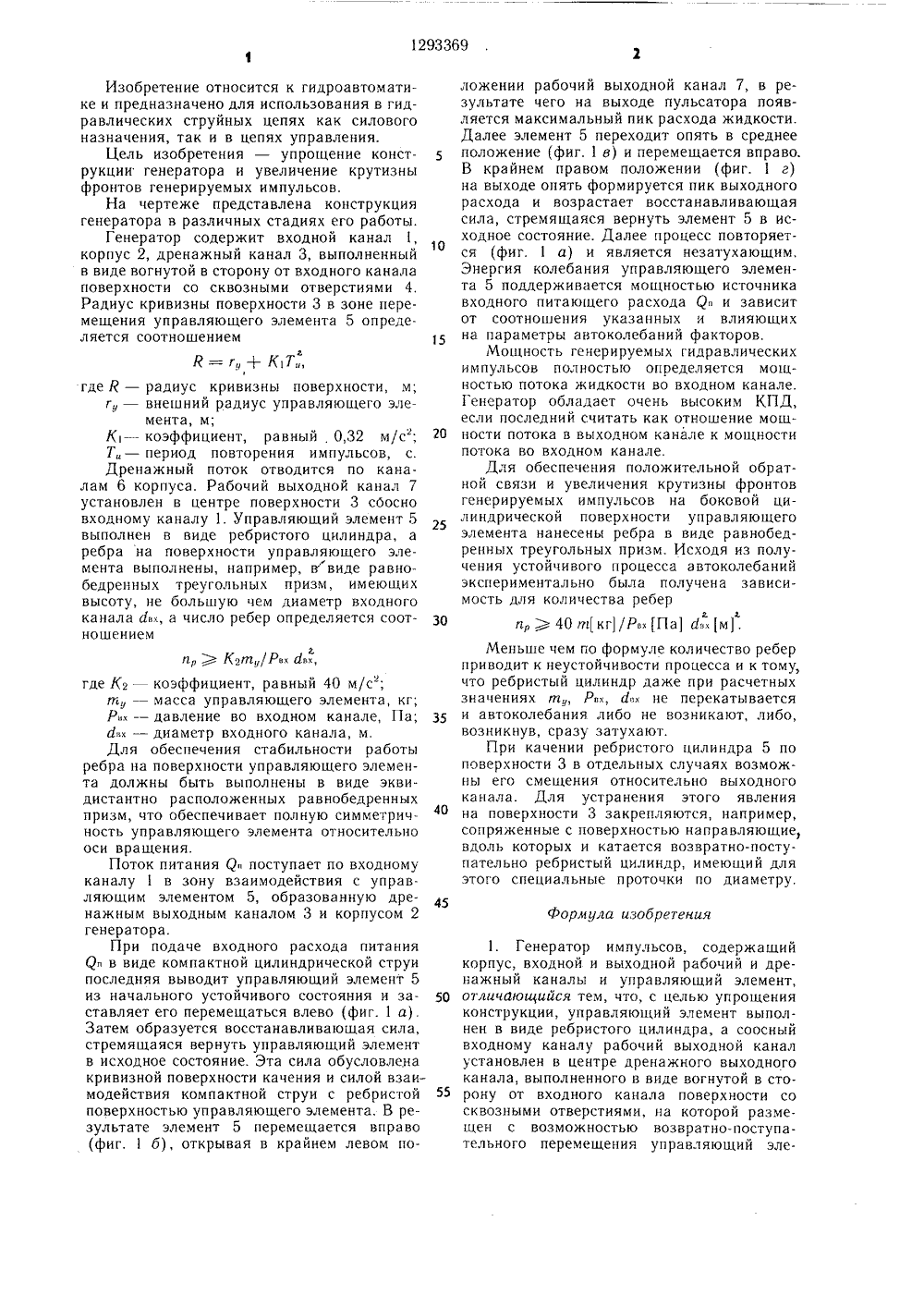

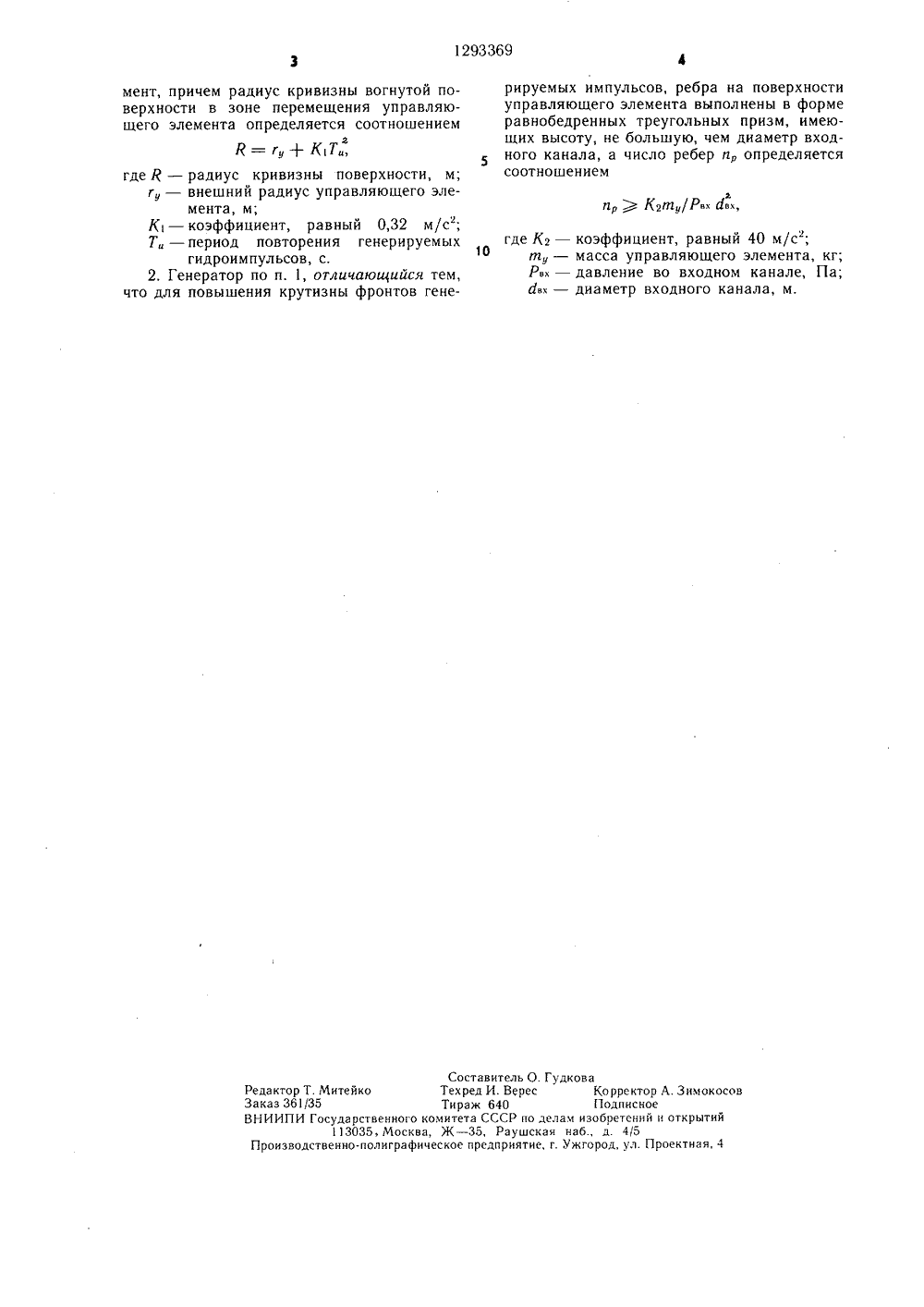

,801293369 А 1 159 415 С 3 16 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ; 3,К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Балаковский филиал Саратовского политехнического института(56) Пресс Р. И., Плотник Е. О. Импульсные устройства струйной техники. Минск, 1977, с, 95.Тезисы докладов ХЧ Всесоюзного совещания по гидравлической автоматике. М.: Наука, 1980, ИПУ, с, 69 - 72.(57) Изобретение относится к гидравлическим струйным цепям управления. Цель изобретения - упрощение конструкции и повышение крутизны фронтов генерируемых импульсов. Генератор содержит входной канал 1, вогнутую поверхность 3 с отверстиями 4 и управлЯющий элемент 5 в виде ребристого цилиндра, который под действием струи из каналаперемещается по кривой перегородке, сообщая входной канал 1 с выходным 7. Радиусом кривизны поверхности 3, высотой и числом ребер элемента 5 регулируют параметрами генерируемых импульсов. 1 з. п. ф-лы, 1 ил.формула изобретения 50 55 Изобретение относится к гидроавтоматике и предназначено для использования в гидравлических струйных цепях как силового назначения, так и в цепях управления.Цель изобретения - упрощение конструкции генератора и увеличение крутизны фронтов генерируемых импульсов.На чертеже представлена конструкция генератора в различных стадиях его работы,Генератор содержит входной канал 1, корпус 2, дренажный канал 3, выполненный в виде вогнутой в сторону от входного канала поверхности со сквозными отверстиями 4, Радиус кривизны поверхности 3 в зоне перемещения управляющего элемента 5 определяется соотношением=г,+ К 7,где Я - радиус кривизны поверхности, м;г, - внешний радиус управляющего элемента, м;К - коэффициент, равный 0,32 м/с; Т, - период повторения импульсов, с.Дренажный поток отводится по каналам 6 корпуса, Рабочий выходной канал 7 установлен в центре поверхности 3 сбосно входному каналу 1. Управляющий элемент 5 выполнен в виде ребристого цилиндра, а ребра на поверхности управляк)щего элемента выполнены, например, в виде равнобедренных треугольных призм, имеющих высоту, не большую чем диаметр входного канала а;, а число ребер определяется соот- ношением 2пр ) КратцРвх Двх,где К - коэффициент, равный 40 м/с,т, - масса управляющего элемента, кг;Р- давление во входном канале, Г 1 а;а- диаметр входного канала, м.Для обеспечения стабильности работыребра на поверхности управляющего элемента должны быть выполнены в виде эквидистантно расположенных равнобедренныхпризм, что обеспечивает полную симметричность управляющего элемента относительнооси вращения.Поток питания Я. поступает по входномуканалу 1 в зону взаимодействия с управляющим элементом 5, образованную дренажным выходным каналом 3 и корпусом 2генератора.При подаче входного расхода питанияЯп в виде компактной цилиндрической струипоследняя выводит управляющий элемент 5из начального устойчивого состояния и заставляет его перемещаться влево (фиг. 1 а).Затем образуется восстанавливающая сила,стремящаяся вернуть управляющий элементв исходное состояние. Эта сила обусловленакривизной поверхности качения и силой взаимодействия компактной струи с ребристойповерхностью управляющего элемента. В результате элемент 5 перемещается вправо(фиг. 1 6), открывая в крайнем левом по 5 10 15 20 25 30 35 40 ложении рабочий выходной канал 7, в результате чего на выходе пульсатора появляется максимальный пик расхода жидкости. Далее элемент 5 переходит опять в среднее положение (фиг. 1 в) и перемещается вправо. В крайнем правом положении (фиг. 1 г) на выходе опять формируется пик выходного расхода и возрастает восстанавливающая сила, стремящаяся вернуть элемент 5 в исходное состояние. Далее процесс повторяется (фиг, 1 а) и является незатухающим, Энергия колебания управляющего элемента 5 поддерживается мощностью источника входного питающего расхода Я и зависит от соотношения указанных и влияющих на параметры автоколебаний факторов.Мощность генерируемых гидравлических импульсов полностью определяется мощностью потока жидкости во входном канале. Генератор обладает очень высоким КПД, если последний считать как отношение мощности потока в выходном канале к мощности потока во входном канале.Для обеспечения положительной обратной связи и увеличения крутизны фронтов генерируемых импульсов на боковой цилиндрической поверхности управляющего элемента нанесены ребра в виде равнобедренных треугольных призм. Исходя из получения устойчивого процесса автоколебаний экспериментально была получена зависимость для количества ребер2ар ) )40 771( кг) /Рвл Па) двх м)Меньше чем по формуле количество ребер приводит к неустойчивости процесса и к тому, что ребристый цилиндр даже при расчетных значениях т, Р-, а:. не перекатывается и автоколебания либо не возникают, либо, возникнув, сразу затухают.При качении ребристого цилиндра 5 по поверхности 3 в отдельных случаях возможны его смещения относительно выходного канала. Для устранения этого явления на поверхности 3 закрепляются, например, сопряженные с поверхностью направляющие, вдоль которых и катается возвратно-поступательно ребристый цилиндр, имеющий для этого специальные проточки по диаметру,1. Генератор импульсов, содержащий корпус, входной и выходной рабочий и дренажный каналы и управляющий элемент, отличающийся тем, что, с целью упрощения конструкции, управляющий элемент выполнен в виде ребристого цилиндра, а соосный входному каналу рабочий выходной канал установлен в центре дренажного выходного канала, выполненного в виде вогнутой в сторону от входного канала поверхности со сквозными отверстиями, на которой размещен с возможностью возвратно-поступательного перемещения управляющий эле1293369 ля ) К 2 гп/Рвх Ивх,где К 2 -1 ОиуР- -д- -Составитель О. ГудковаРедактор Т. Митейко Техред И. Верес Корректор А. ЗимокосовЗаказ 361/35 Тираж 640 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений н открытий113035, Москва, Ж - 35, Раушская наб., д. 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 мент, причем радиус кривизны вогнутой поверхности в зоне перемещения управляющего элемента определяется соотношениемЯ: Гу + К 1 Т где Я - радиус кривизны поверхности, м;г - внешний радиус управляющего элемента, м;К - коэффициент, равный 0,32 м/с; Т, - период повторения генерируемыхгидроимпульсов, с.2. Генератор по п. 1, отличающийся тем, что для повышения крутизны фронтов генерируемых импульсов, ребра на поверхности управляющего элемента выполнены в форме равнобедренных треугольных призм, имеющих высоту, не большую, чем диаметр входного канала, а число ребер и определяется соотношением коэффициент, равный 40 м/с,масса управляющего элемента, кг;давление во входном канале, Па;диаметр входного канала, м.
