F15C 3/16 — осцилляторы

Номер патента: 1751455

Опубликовано: 30.07.1992

Автор: Лельчук

МПК: F15B 21/12, F15C 3/16

Метки: генератор, импульсов, пневматических

...камера, образованная корпусом и первой мембраной, через первый дроссель подсоединена к трубопроводу сжатого газа, подключенного к пульсокамере, камера между первой и второй мембранами сообщена с атмосферой, проточная камера между второй и третьей мембранами через второй дроссель присоединена к трубопроводу подачи сжатого газа и установленному в генераторе соплу, заслонка которого укреплена на штоке, связанном с эластичным элементом, чувствительным к направлению движения жидкости и расположенным в пульсокамере, сопло проточной камеры между третьей мембраной и корпусом соединено с трубопроводом подачи сжатого газа и глухая камера мембранного элемента сброса, газа снабжена пружиной растяжения и подключена к проточной камере между третьей...

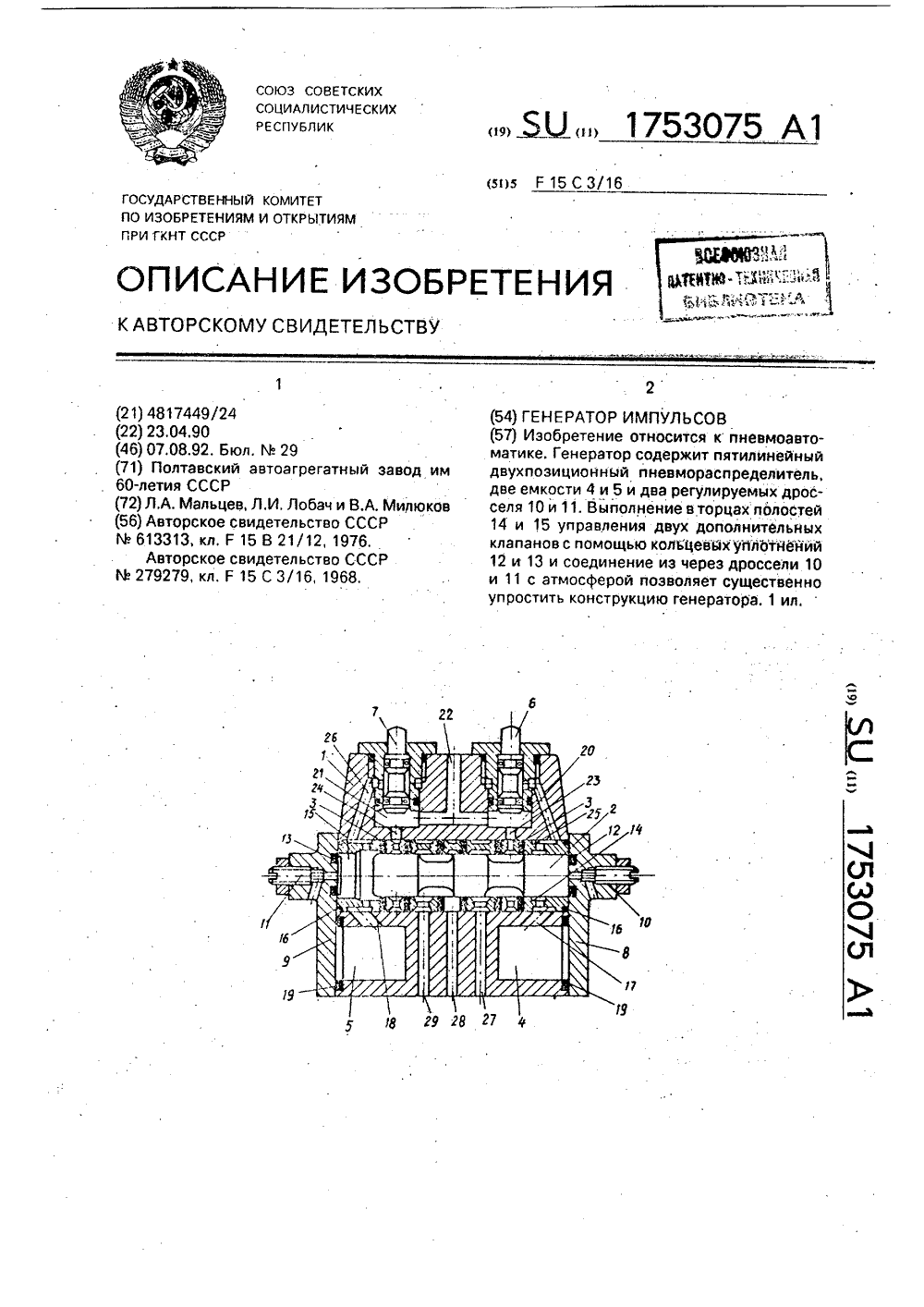

Номер патента: 1753075

Опубликовано: 07.08.1992

Авторы: Лобач, Мальцев, Милюков

МПК: F15C 3/16

Метки: генератор, импульсов

...и каналами 25 и 26 с полостями 14 и15 управления. Средние вводы пневмораспределителя сообщены с выходами 27 - 29, 25Полости 14 и 15 управления через зазормежду корпусом 1 и золотником 2 и каналы23 и 24 сообщаются с полостями 20 и 21.Генератор импульсов работает следующим образом, .30В исходном положении золотник 2 своим торцом закрывает клапан 12, раэобщаяполость 14 управления с дросселем 10 исообщая ее через канал 23 с каналом 22питания. При этом сжатый воздух быстро 35заполняет полость 14 управления и сообщенную с ней каналом 17 емкость 4. б силуимеющейся разности площадей золотника2 и клапана 12 давлением воздуха в полости14 создается усилие, направленное на перемещение золотника влево, Под действиемэтого усилия...

Номер патента: 1809877

Опубликовано: 15.04.1993

Авторы: Бирюков, Бирюкова

МПК: F15C 3/16

Метки: генератор, изменяющегося, линейного, сигнала

...Составитель И.БирюкоТехред М.Моргентал дактор А,Купряков Корректор М,К аказ 1298 Тираж П ВНИИПИ Государственного комитета по изобретениям 113035, Москва, Ж, Раушская наисноеоткрытиям при ГКНТ ССС4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 пружины механизма настройки сдвига регулятора перепада давления 1 направлено вверх, то по мере приближения давления в проточной камере 13 к давлению к глухой камере 14 мембрана приподнимается вверх 5 и приоткроет сопло 12,Наступит равновесие состояния, при котором в проточную камеру 13 через дроссели 3, 4, 5 будет поступать столько воздуха, сколько его будет уходить в емкость 10 и в 10 выходной канала 11, в котором будет линейно возрастать давление с первой...
