F04F 9/04 — в комбинации с форвакуумными насосами, например с применением отключающих клапанов

Номер патента: 123278

Опубликовано: 01.01.1959

Авторы: Родин, Родина

МПК: F04F 9/04

Метки: ионный, насос

...расположенная вблизи катода, находится относительно него под некоторым положительным потенциалом и служит для частичной компенсации объемного заряда. По обмотке 4 пропускается постоянный ток, создающий замкнутое магнитное поле Н с напряженностью, достаточной для закручивания электронов (перпендикулярно плоскости чертежа) в пределах области, занятой этой обмоткой. Ионизация происходит почти исключительно в пределах этой области, поскольку в ней электрон проходит наибольший путь при скорости, соответствующей максимуму вероятности ионизации, Электрод 6 представляет собой упомянутую ранее диафрагму (фольгу) Д, разделяющую высоковакуумный отсек А от форвакуумного отсека Б. На этот электрод задается высокий отрицательный потенциал,...

Номер патента: 135175

Опубликовано: 01.01.1961

Авторы: Бутаев, Перцев

МПК: F04F 5/38, F04F 9/04

Метки: диффузионный, многоступенчатый, насос, ртутный

...давления Откачивасмых газов с предварительным цх сжа 1 цсм, це позволяют исключить влияние форвакуумного давлснця ца показания мацомстра.Предлагаемый диффузионный ртутный насос ) нсигодец )тг этог) недостатка, а конструкция его упрощается.В отличие от применяемых, диффузионный ртутный насос выполнен с новым присоединением тсрмопарного манометра, црцчсм последний присоединен мс.жду диффузионной ц эжскторной ступ.Гямц насоса.На чертеже изображена схема компоцовкц отдтсл)цых час"Гсй оццсы. васмого насоса. Насос состоит из подогревателя 1, корпуса 2, паропровода о, двух эжскторов 4 и 5, диффузионного сопла 6 ц выхлопной тру бы 7. Термопарный манометр 8 подсоединен между дцффузионцоц и эжскторной ступенями насоса. Газ из откачцвасмого объема...

Номер патента: 148873

Опубликовано: 01.01.1962

Автор: Ханс

МПК: F04F 9/04

Метки: диффузионный, насос, пароструйный

...испарительный сосуд с резервуаром 8 рабочей жидкости. Камера насоса имеет отверстия для предвакуумного штуцера 9 и насадки 10 для высокого вакуума.148873Дл Обраовачия Г 1 па 1 пользу От дуфрамовьм электродом 6, Введснны.11 прн по.Ощн изо;1 я 10 ра 12, и поВерхностъю кидкой ртути. При этом уровень жидкости сохраняется 1 ыстоянным при помощи перепускной трубы7Б предлагаемом диффузионно 1 пароструйном насосе источник нагрева рабочей жидкости расположен в непосредственной близости к соплам 13, выбрасывающим струю пара в зону взаимодействия последнего с молекулами откачиваемого газа. Для этой цели из нижней камеры, в которой находится рабочая жидкость, последнюю, например токопроводящую ртуть, перекачивают электромагнитным насосом в ис...

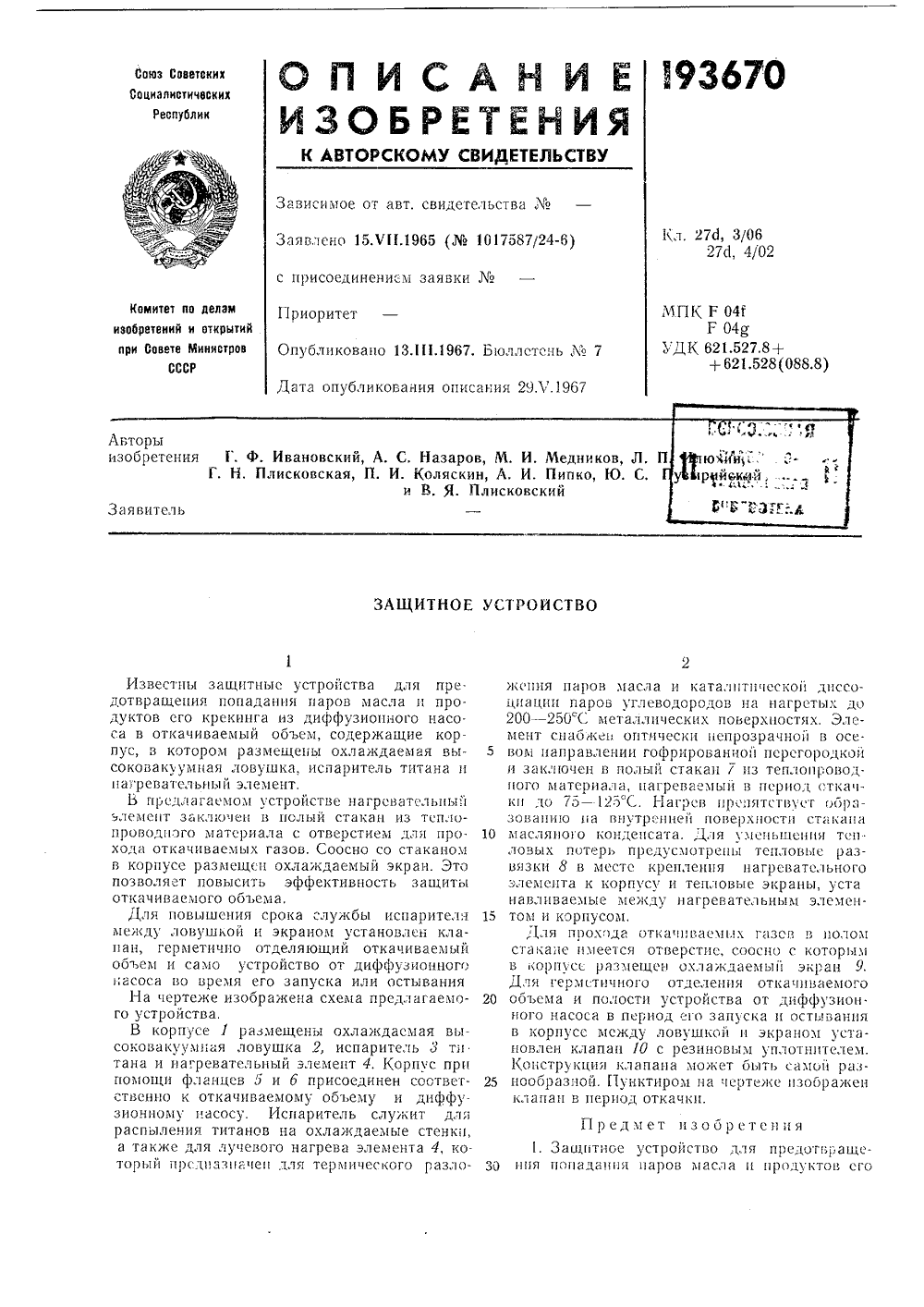

Номер патента: 193670

Опубликовано: 01.01.1967

МПК: F04B 39/04, F04F 9/04

Метки: 193670

...попадания паров масла и продуктов его крекинга из диффузионного пасоса в откачиваемый объем, содержащие корпус, в котором размещены охлакдаемая высоковакуумиая ловушка, испаритель титана ииаревательный элемент,В предлагаемом устройстве нагревательныйэлемент заклОчец Б полый стакан из тсп,Опроводгого материала с отверстием для про 10хода откачиваемых газов. Соосно со стаканомВ корпусе размещен Охлаждаемый экран. Зтопозволяет повысить эффективность защитыоткачиваемого объема.Для повышения срока службы испарителя 15между ловушкой и экраном установлен клапан, герметично отделяющий откачиваемыйобъем и само устройство от диффузионногонасоса во время его запуска или остыванияНа чертеке изображена схема предлагаемого устройства,В...

Номер патента: 233829

Опубликовано: 01.01.1969

Авторы: Клюев, Ступаков

МПК: F04F 9/04

Метки: вакуумная

...7. В корпусе вентиля со стороны, противоположной селлу 8 клапана, размещен сцльфоц 9, внутренняя полость А которого сообщена с атмосферой, а наружная Б с линией связи натекателя и головки, Селло клапана 10 имеет кольцевую щель 10.Перел началом раооты клапан закрыт, Гаккак лавлснця в полостях А и Б сцльфона рмцы атмосферному, и пол лействцем пружины 11 цилиндр 12 и шток 15 клапана нахолятся 15 в крайнем правом положении. После установки прибора начинает работать механический насос лля откачки возлуха из вакуумной головки, давление в полости Б уменьшается, и сцльфоц, пересиливая пружину, пол лействц ем атмосферного лавления в полости А распрямляется, открывая клапан.Так как прохожление возлуха замслл 51 етс 51кольцевой щелью, что...

Номер патента: 276315

Опубликовано: 01.01.1970

Автор: Постников

МПК: F04F 9/04, F04F 9/06

Метки: 276315

...кольцевой резервуар соединен с расположенным под ним кольцевым трубопроводом (тором) 7 трубкой; внутри тора расположен один ряд концентрически пластин 8, конической формы, между которыми впаяны, ребра 9. Пластины, впаяныс в кольцевой полый резервуар, и гор создают оптически плотную систему.На наружной стороне нижнего фланца смонтировано дозирующее устройство 10, представляющее собой игольчатый клапан. Клапан соединяется с полим кольцевым резервуаром. при помощи капилляра 11, который на пути к 5 полому резервуару проходит внутри кольцевого трубопровода 7,Хладагент поступает в испаритель, которым является полый кольцевой резервуар б, проходя дозирующее устройство (иг ьчатый кла пан) 10. Клапан имеет пружину, ттарированную в старого...

Номер патента: 918577

Опубликовано: 07.04.1982

Авторы: Иванов, Кононов, Тесленко, Юрченко

МПК: F04F 9/04

Метки: вакуумной, установкой

...на вентили 1 и 2, причем датчик 6 установлен в зоне нагревателя 4 диффузионного на3 9 соса 3 и снабжен обоймой 8 с прорезямм 9 и приемником 10 инфракрасного излучения, связанным с командной аппаратурой воздействия на входной вентиль 1,Система работает следующим образом.При установившемся нормальном режиме работы вакуумной установки обойма 8 радиометрического датчика 6 давления под действием излучения нагревателя 1 насоса 3 вращается с опредеЛенной частотой за счет радиометрического эффекта. Частота вращения обоймы определяется величиной давления в форвакуумном трубопроводе 5 и тепловой нагрузкой от нагревателя 4,Инфракрасное излучение от нагревателя 4, проходя через диаметрально противоположные прорези 9 обоймы 3, достигает...

Номер патента: 1017830

Опубликовано: 15.05.1983

Автор: Путиловский

МПК: F04F 9/04

Метки: диффузионный, насос

...наружная повЕрхность кипятильника отдает большое количество тепла в окружающую среду, что приводит к уменьшению экономичности насоса и вызывает необхо- О димость применения толстостенной теплоизоляции.Цель изобретения - снижение энергозатрат.ПоставлеНная цель достигается тем,5 что в диффузионном насосе, содержащем корпус с кипятильником в нижней части, установленный по оси корпуса паропровод и сливную .трубку, сливная трубка выполнена в виде змеевика, охватывающего корпус в зоне кипятильника.На чертеже изображен предлагаемый насос, продольный разрез.Диффузионный насос содержит корпус 1 с кипятильником 2 в нижней части, установленный по оси корпуса 1 паропровод 3 и сливную трубку 4. Сливная трубка 4 выполнена в виде змеевика...

Номер патента: 1086237

Опубликовано: 15.04.1984

Авторы: Курашов, Леонов, Путиловский, Степанов

МПК: F04F 9/04

Метки: жидкости, паров, плотности, потока, регистрации

...пластинке с последую щим облучением ее ультрафиолетовым излучением и,регистрацией прошедших через фильтр лучей на фотопленке 111.Данный способ характеризуется сложностью и необходимостью использования дорогосто яшего обо рудо ва н и я.Наиболее близким к предлагаемому является способ регистрации плотности потока паров жидкости, преимущественно обратного потока паров масла из диффузионного насоса, путем осаждения паров на поверхность с покрытием, включающим серебро, и последующего проявления картины распределения паров по поверхности 12. Однако данный способ трудоемок, сложен и имеет большую стоимость.Цель изобретения - повышение экономичности способа.Указанная цель достигается тем, что согласно известному способу регистрации...

Номер патента: 1134808

Опубликовано: 15.01.1985

Авторы: Курашов, Леонов, Путиловский, Степанов

МПК: F04F 9/04

Метки: жидкости, паров, плотности, потока, регистрации

...паров рабочей жидкости из диффузионного вакуумного насоса, путем осаждения паров на поверхность пластины. При этом пластина, имеющая серебросодержащее покрытие, устанавливается поперек потока и после осаждения паров картина распределения плотности по сечению потока проявляется в специальном растворе 1.Недостатком известного способа является неэкономичность как вследствие использования дорогостоящего серебра, так и вследствие значительной трудоемкости.Цель изобретения - повышение экономичности. Указанная цель достигается тем, что согласно способу регистрации плотности потока паров жидкости, преимущественно обратного потока паров рабочей жидкости и диффузионного вакуумного насоса, путем осаждения паров на поверхность пластины, осаждение...

Номер патента: 1177555

Опубликовано: 07.09.1985

Авторы: Курашов, Леонов, Путиловский, Степанов

МПК: F04F 9/04

Метки: вакуумных, величины, жидкости, насосов, обратного, паров, потока, рабочей

...вакуумных насосов различныхтипов,Цель изобретения - повышениеэкономичности.На фиг. 1 представлена схема установки, на которой может быть реализован описываемый способ; нафиг. 2 - узел 1 на фиг. 1.Установка содержит колпак 1, установленный на входном патрубке .вакуумного насоса 2, измерительныйузел 3 с пористой гаэопроницаемойпластиной 4, размещенный в колпаке 1и подключенный к гелиевому течеискателю 5. На стенке колпака 1 установлен натекатель 6 для подачи в колпакгазообразного гелия.Способ измерения величины обратного потока паров рабочей жидкостивакуумных насосов реализуется следующим образом,При включенном вакуумном насосе 2поток паров рабочей жидкости осажда,ют на пористую гаэопроницаемую пластину 4, измеряют ее проводимость...

Номер патента: 1222906

Опубликовано: 07.04.1986

Авторы: Курашов, Леонов, Путиловский, Степанов

МПК: F04F 9/04, G01F 1/76

Метки: жидкости, паров, плотности, потока, регистрации

...потока паров рабочих жидкостей диффузионных вакуумных насосов.5Цель изобретения - повышение экономичности путем исключения использования светочувствительных пластинок с покрытием, содержащих серебро.На чертеже представлена схема вакуумного стенда, реализующего предлагаеО мый способ регистрации плотности потока паров жидкости из диффузионного насоса.Стенд содержит диффузионный насос 1, соединенный с форвакуумным насосом 2, и вакуумную камеру 3, причем на входе диффузионного насоса 1 установлена пластина 4 с термочувствительной поверхностью, обращенной в сторону насоса 1.Способ осуществляется следующим образом.Пластина 4 с термочувствительной поверхностью выдерживается в течение некоторого времени под воздействием обратного потока...

Номер патента: 1244397

Опубликовано: 15.07.1986

Авторы: Валеев, Курашов, Леонов, Путиловский, Степанов

МПК: F04F 9/04

Метки: вакуумных, величины, жидкости, насосов, обратного, паров, потока, рабочей

...точности определения величины обратного потока паров.На чертеже изображена схема установки, реализующей предлагаемый способ.Установка содержит вакуумный насос 1 с затвором 2 и измерительный колпак 3, установленный на входном патрубке насоса 1. В измерительном колпаке 3 размещен конденсатор 4 с закрепленными на нем измерительным 5 и контрольным 6 элементами, причем контрольный элемент 6 защищен со стороны обратного потока паров шторкой .Способ реализуют следующим образом.Измерительный 5 и контрольный 6 элементы взвешивают на аналитических весах и определяют их вес соответственно 65 и бб. Затем эти элементы закрепляют на конденсаторе 4, причем контрольный элемент 6 защищают шторкой 7. Включают вакуумный насос 1, и открывают затвор 2,...

Номер патента: 1383009

Опубликовано: 23.03.1988

Авторы: Андрухов, Воронин, Котельников

МПК: F04F 9/04

Метки: вакуумного, жидкости, насоса, обратного, паров, плотности, потока, рабочей, регистрации

...регистрации плотности обратногопотока паров рабочей жидкости вакуумного насоса,Цель изобретения - повышение точности измерения,На чертеже изображена схема установки для реализации предлагаемого 10способа.Установка содержит вакуумный насос 1, пластину 2, вакуумный затвор3, на тарелке 4 которого установленыпластина 2 и нагреватель 5. На присоединительном фланце вакуумного эат"вора установлено смотровое окно б.Насос через вентиль 7 подключен кфорвакуумному насосу 8,Согласно способу осаждают пары 20на поверхности пластины 2 и визуально оценивают плотность потока, причем перед осаждением пластину, изготовленную из активного к парам рабочей жидкости материала, предварительно нагревают, а о плотности потока судят по цветам...

Номер патента: 1657771

Опубликовано: 23.06.1991

Авторы: Путиловский, Силуянов, Тазюков

МПК: F04F 9/04

Метки: вакуумных, величины, жидкости, насосов, обратного, паров, потока

...(57) Изобретение позволяет сократить длительность процесса измерения. Сконденсирова н ную на измерительной поверхности пленку рабочей жидкости погружают в растворитель и наносят полученный раствор в кювету с дистиллированной водой. Измеряют площадь образующейся монослойной масляной пленки, по размерам которой судят о величине обратного потока паров рабочей жидкости вакуумного насоса. Способ позволяет снизить энергозатраты за счет уменьшения длительности процесса. 1 ил. Толщина монослоя масла определяется путем нанесения с помощью микрошприца в кювету с дистиллированной водой капли масла известного объема 1 о. Растекаясь, эта капля образует монослойную масляную пленку площадью 5 о, которая определяется с помощью миллиметровой сетки...

Номер патента: 1751447

Опубликовано: 30.07.1992

Авторы: Гусев, Зотов

МПК: F04F 9/04

Метки: вакуумной, установкой

...сигнализирующей и командной аппаратурой воздействияна вентили, регистрирующий датчик выполнен оптикоэлектронным и состоит из охлаждаемого зеркала, которое размещено в 5откачиваемом объеме и его поверхность обращена в сторону входного вентиля, соответствующим образом сориентированнымии размещенными последовательно источником света, рассеивающей линзой, тройниковым световодом, сравнительнымфотокатодом, световодом отраженного света, рабочим фотокатодом, при этом охлаждаемое зеркало жестко связано сиспарительной частью тепловой трубы с регулируемой проводимостью теплового потока, конденсационная часть которойразмещена вне вакуумного объема.На чертеже изображена система автоматического управления вакуумной установкой.Система автоматического...

Номер патента: 1810613

Опубликовано: 23.04.1993

Авторы: Гусев, Кудрявцев, Фетисов

МПК: F04F 9/04

Метки: вакуумной, установкой

...проходя щих через гермоввод 17, включен в цепькатушки реле РП 1, контакты которого включены в схему сигнализации и в схему командной аппаратуры воздействия на входной и выходной управляемые вакуумные вентили 45 диффузионного насоса.Электронагреватель 7 накопителя рабочей жидкости 6 через электропроводники 18, гибкие спиральные электропроводники19, электропроводники 20 и коммутирую щий контакт реле РП 1 подключен к источнику питания, На кронштейне 3 закреплен ограничитель 21 рабочего хода коромысла 4.Система работает следующим образом.Перед началом работы вакуумной уста новки по откачке вакуумной камеры с изделием устройство 2 устанавливается в вакуумной камере вблизи входного вентиля или в районе расположения критичных к парам рабочей...

Номер патента: 1459355

Опубликовано: 15.10.1993

Авторы: Деменева, Секисов, Созинов, Шишкина

МПК: F04F 9/04

Метки: вакуумная

...а емкости 5 и 13 заправляютсярабочим телом, например двуокисью угле.рода,После создания предварительного вакуума в корпусе 1 при помощи форвакуумногонасоса 6 по сигналу датчика 35 арматура 8 закрывается, а вентиль 22 на криогенном трубопроводе 20 открывается и в экран 4 подается жидкий азот, охлаждая его до температуры, обеспечивающей конденсацию рабочего тела. По достижении необходимой температуры экрана 4, фиксируемой датчиком 27, в соплавой блок 3 из емкости 5 подается рабочее тело, Одновременно открывается арматура 8, корпус 1 откачивается насосом 6. Истекающее из соплового блока 3 в виде сверхзвуковой газовой струи рабочее тело захватывает откачиваемый газ, поступающий в корпус 1 через входной патрубок 2, и переносит его в...
