F02B 41/06 — в цилиндрах вторичного расширения

Номер патента: 14284

Опубликовано: 31.03.1930

Автор: Литвинченко

МПК: F02B 41/06, F02B 47/08

Метки: внутреннего, горения, двигателей, двойного, работы, расширения

...которыми производится распределительнымвалом (на чертеже не показанным) так,что в первом такте воздух засасываетсяв цилиндр через клапан 12, во второмпроисходит его сжатие, в третьем - взрывсмеси воздуха и нефти, подаваемой форсункой 2, и расширение, в четвертом - ,выхлоп отработанных газов через кла-пан 4, но не в атмосферу, а в газоочи- ,ститель С при посредстве насоса В сле-,дующим, образом: перед началом откры-;тия выпускного клапана 4, поршень 7насоса С поднят на четверть своего хода, отчего в трубе 3 и под поршнем 7, образуется небольшой вакуум, благодаря которому при открытии клапана 4, отработанные газы устремляются в трубу 3, насос В и через клапан 9 по трубе 8 в газоочиститель С, в котором охлаждаются, смешиваются с...

Номер патента: 32852

Опубликовано: 31.10.1933

Автор: Белецкий

МПК: F02B 41/06, F02C 5/06

Метки: внутреннего, горения, двигателей, компаунд, работы

...чтобы при обратном ходе поршней газы переходили через золотниковую коробку в цилиндр 16 на некоторой части его хода, после чего золотник 33 произ. .водит разъединение цилиндров,После отсечки в цилиндре 15 происходит сжатие оставшихся газов до первоначального давления, а в цилиндре 16 происходит расширение до тех пор, пока один из поршней при своем расхождении не откроет выхлопные окна 1, расположенные в стенке цилиндра с одного его конца фиг. 1). Отработавшие газы выходят в трубу 11 (фиг.1 и 2) и по ней поступают в турбину 12, Немного позже второй поршень открывает расположенные на другом конце цилиндра 16 окна и, через которые в цилиндр 16 продувочным насосом 34 по трубе 24 подается воздух, который выгоняет продукты горения и...

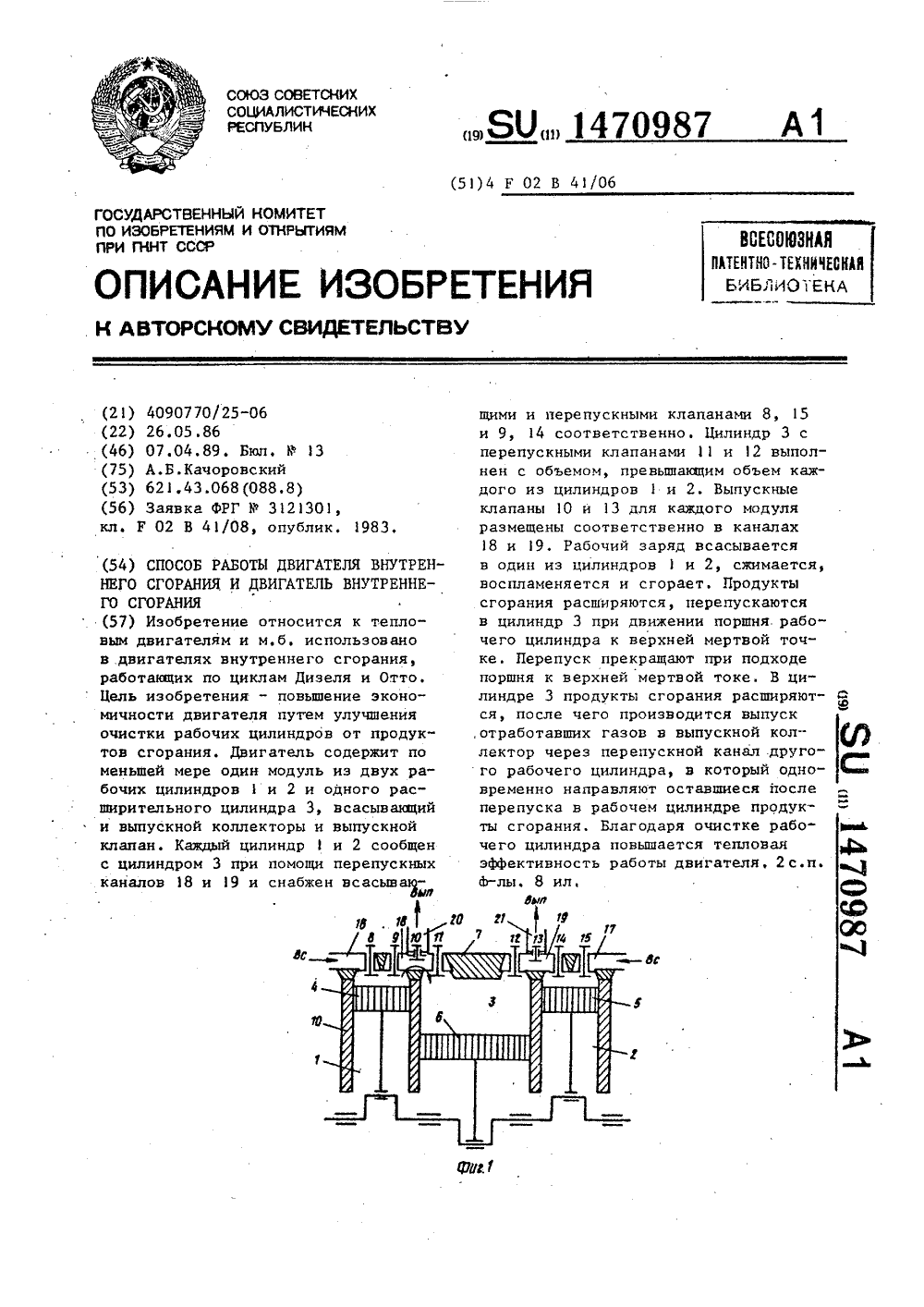

Номер патента: 1470987

Опубликовано: 07.04.1989

Автор: Качоровский

МПК: F02B 41/06

Метки: внутреннего, двигатель, двигателя, работы, сгорания

...через клапан 8. В то жевремя в цилиндре 2 выполняют рабочийход поршня, а иэ цилиндра 3 - выпускмаксимально расширенных газов черезклапаны 12 и 13 в выпускной канал 21,выпускной коллектор и во внешнюю средуПри обратном ходе поршней (фиг.4) в цилиндре 1 выполняют цикл сжатия при закрытых клапанах 8 и 9. В это же время из цилиндра 2 через открытые клапаны,12 и 4 и перепускной канал 19 осуществляют перепуск газов в расширительный цилиндр 3В конце хода поршней (фиг.5) производят отсечку процесса перепуска путем закрытия клапана 12 и начинают выпуск оставшихся в цилиндре 2 отработавших газов через открытые клапаны 14 и 13, перепускной канал 19 и выпускной канал 21 во внешнюю среду. При этом в цилиндре 1 завершают цикл сжатия, а...

Номер патента: 1740724

Опубликовано: 15.06.1992

Автор: Спиряков

МПК: F02B 41/06, F02B 75/32

Метки: внутреннего, двигатель, сгорания, спирякова

...двигатель внутреннего сгорания, разрез вдоль осевой линии.Двигатель внутреннего сгорания состоит из корпуса 1, выполненного из металла или иного конструктивного материала. Внутри корпуса 1 может находиться емкость с маслом для смазки трущихся элементов конструкции,К корпусу 1 прикреплен цилиндр 2, выполненный квадратной формы, Цилиндр 2 может быть выполнен из плоскопараллельных металлических или керамических пластин, скрепленных посредством болтового соединения. Двигатель может содержать более одного цилиндра. Цилиндр 2 оборудован входным клапаном 3 для заполнения цилиндра топливной смесью, выходным клапаном 4 для выброса вовне отработанных продуктов сгорания, свечой зажигания 5, Цилиндр 2 обеспечен по крайней мере двумя диаметрально...

Номер патента: 2002082

Опубликовано: 30.10.1993

Автор: Владимиров

МПК: F02B 41/06

Метки: внутреннего, двигатель, двигателя, комбинированного, наддувом, работы, сгорания

...цилиндров 49, которые остаются по фазе действия от фазы работы соответствующего цилиндра ДВС. В частности, поршень 7 в камере 9 на фиг. 1 находится в положении нижней "мертвой" точки, т.е, опережает (при указанном стрелками направлении движения) по фазе действия 33 в камере 51 на 90 О, поэтому патрубки 53 соединены с выпускными окнами 15, а камера 50 через клапаны 54 соединена с входом 56 турбины,На фиг, 5 изображен вариант. допускающий исполнение без турбокомпрессора и клапанов в цилиндре предложенного расширения. Вариант содержит цилиндры 58 ДВС. в которых кроме впускных 12, 13 и выпускных 14 окон выполнены дополнительные окна с впускными патрубками 59, 60 и выпускными патрубками 61, на поршнях имеются перепускные каналы - выемки...
