E21B — Бурение грунта или горных пород

Номер патента: 1418468

Опубликовано: 23.08.1988

Авторы: Коваленко, Осипов, Шмельков

МПК: E21B 43/00

Метки: заканчивания, скважины

...18 х 70 = 1260 л этогораствора. Для этого необходимо добавить 252 кг углеаммонийных солей и,после их растворения добавить 260 лводного раствора ОП. Для приготовления водного раствора ОПО в 200 л воды,. нагретой до 60-80 С, растворяют 6,3 кг ОП, а затем добавляют 60 л воды.При спущенном открытом конце бурильной колонны до искусственного забоя (930 м) закачивают приготовленный раствор ПАВ с добавкой газообразователя в зону эумпфа (интервал 930-860 м).Поднимают бурильную колонну до глубины 860 м и при помощи насосного агрегата одним из известных способов в интервал перфорации и на 200 м выше закачивают устойчивую пену и поднимают бурнльную колонну, Пронодят лерфора-; цию эксплуатационной колонны, спускают НКТ до верхних дыр...

Номер патента: 1418469

Опубликовано: 23.08.1988

Авторы: Канифатов, Кузнецов, Рабин, Соколов

МПК: E21B 44/00

Метки: бурения, процессом

...Выход элемента 20 возведения вкуб соединен с первым входом умножителя 22, выход которого соединен с вторым входом сумматора 21, Вход АЦП 19 является первым входом, второй вход умножителя 22 является вторым входом, а выход сумматора 21 - выходом функционального преобразователя 4 частоты вращения долота, реализующего зависимость (4),Блок 5 прогнозирования показателя износа вооружения (фиг, 4) содержит задатчик 23 коэффициента износа вооружения, выход которого подключен к первому входу умножителя 24, выход которого соединен с первым входом первого делителя 25, выход которого подключен к первому входу сумматора 26, выход которого через .элемент 27 логарифмирования соединен с первым входом второго делителя. Вторые входы умножителя...

Номер патента: 1418471

Опубликовано: 23.08.1988

Авторы: Истомин, Прасолов, Щипачев

МПК: E21B 33/14

Метки: колонн, обсадных, цементирования

...дополнительной силой. При малой величине этой силы цементное уплотнение полностью воспринимает нагрузку, а следовательно, и фиксирует обратный клапан 7 в закрытом положении. Если же сила достаточно велика, то цементное уплотнение деформируется, поскольку сдвиг его в трубе невозможен ввиду наличия ограничительного диска 8, Сжатие цементного уплотнения повышенной нагрузкой вызывает дополнительное уплотнение цементной массы с выходом дисперсионной среды через промывочные отверстия в .ограничительном диске 8, По мере доуплотнения сопротивляемость сжатию цементной массы пропорционально возрастает, Проницаемость ее практически равна нулю. Таким образом, прорывпродавочной жидкости в башмачную часть колонны исключается...

Номер патента: 1418492

Опубликовано: 23.08.1988

Авторы: Ахмадишин, Валеев, Галеев, Зарипов, Мухортов, Николаев, Сыртланов

МПК: E21B 43/00, F04D 13/12

Метки: насосная, скважинная

...Длина пазов 13, 15 выбирается из соотношения воды и нефти в добываемой продукции, чтобы обеспечить раздельный отбор, Регулирование вращения С 10 турбинным колесом 8 и редуктором 19 исключает резкие изменения столба жидкости на входе в насос 2 и устраняет ударные нагрузки на оборудование. 4 ил,2взаимного совмещения и сообщения кольцевой полости 6 с насосом 2 при перекрытии первого паза 13 днищем 11 стакана 10.Насос 2 установлен в скважине на колонне подъемных труб 18, Турбинное колесо 8 может быть соединено со стаканом 10 через редуктор 19, установленный на валу 9.Скважинная насосная установка работает следующим образом.После включения насоса 2 жидкость поступает из продуктивного пласта 5 в кольцевую полость 6, где разделяется на нефть и...

Номер патента: 1419527

Опубликовано: 23.08.1988

Авторы: Дзунити, Масааки, Тосиюки

МПК: E21B 43/22

Метки: извлечения, нефтеносных, нефти, пластов, подземных

...жидкость в ту же самую скнажину для извлечения нефти из по крайней мере одной продуктив" ной скважины. Приемлемое количество первой инжектируемой жидкости, нагнетаемой в нагнетательную скважину, составляет примерно 3-253 от объема пор подземных пластов.В соответствии с предлагаемым способом в подземных пластах образуются микроэмульсии и поэтому в качестве первой инжектируемой жидкости могут применяться водные растворы ПАВ, не содержащие значительных количеств нефти. В соответствии способ извлечения нефти обладает экономическими преимуществами благодаря тому, что не требуется добавлять нефть в подземный19527 6 5 10 15 20 25 ЭО 35 40 45 50 55 пласт. Кроме того, предлагаемый способ принадлежит к способам мицеллярного вытеснения и...

Номер патента: 1420131

Опубликовано: 30.08.1988

Авторы: Броновицкий, Власенко, Зинченко, Курунов, Курунова

МПК: E21B 3/02

Метки: бурового, вращатель, станка

...следующим образом.Разбуривание восстающего осуществляется при обратном ходе бурового става. При этом приводом 2 вращателя 1 вращение передается на выходной вал 4 и связанный с ним буровой став с рабочим органом, Одновременно с разбуриванием производится разборка, бурового става, Буровой став фиксируется в ключе 18 рамы 17 бурового станка (см. фиг,1), после чего врашением шпинделя 5 штанга 8 отсоединяется от бурового става. Для предотвращения преждевременного отсоединения штанги от шпинделя ее блокируют относительно выходного вала 4, передавая вращение на штангу не резь- бовой частью шпинделя 5, а непосредственно через лыски штанги при помощи механизма блокировки (см. фиг. 2-4).Перед отсоединением штанги от бурового става механизм...

Номер патента: 1420132

Опубликовано: 30.08.1988

Авторы: Калиниченко, Коломоец, Тарарыева, Чаленко

МПК: E21B 4/14

Метки: бурения, гидроударник, скважин

...положение. Стакан 17 за счет пружины 18 находится в верхнем положении. перекрывая боковые отверстия 16. Жидкость посгуаст в механизм через переходник 2, формируя давление в цилиндре 12 и канале 14 соответственно над рабочей поверхностью 13 и стаканом 17.Ввиду повышения давления стакан 17 начинает движение вниз, сжимая пружину 18. Стакан 17 открывает окна 16, одновременно перекрывая нижним торцом сквозное отверстие 5 в наковальне 4. Жидкость получает возможность поступления в цилиндрическую камеру 6 под поршень 10.Ввиду разности площадей (площадь снизу больше на величину разности поршня 10 и площади рабочей поверхности 13) боек 11 устремляется вниз. Стакан 17 под действием на его поверхность давления жидкости остается в нижнем...

Номер патента: 1420133

Опубликовано: 30.08.1988

Авторы: Картвелишвили, Надирашвили

МПК: E21B 7/28

Метки: расширения, скважины

...расстоянию между режущими кромками 5 диаметрально расположенных ножей 4.15 Формула изобретения Устройство для расширения скважины,включающее корпус с пазами и ножи, ступенчато расположенные по длине корпуса, шарнирно закрепленные на нем и разме 1 ценные в пазах с возможностью выдвижения и взаимодействия с ограничительными упорами, отличаюи 4 ееся тем, что, с целью 25 упрощения конструкции, ножи выполненыв виде цилиндрических охвать 1 вающих корпус лопастей с режущими верхними кромками и установлены под прямым углом друг к друту и с возможностью взаимодействия с упорами нижними кромками с ооразованием при этом 1 цели между корпусом и нижними кромками лопастей, при этом ограничительные упоры размешены на поверхности корпуса. А -Щ 00 грнуп...

Номер патента: 1420134

Опубликовано: 30.08.1988

Авторы: Волков, Недорезов, Слободской, Фролов

МПК: E21B 7/24

Метки: образования, скважин

...выполненный в виде резцов 3, прикрепленных к нижнему торцу корпуса 1. Внутри кориуса, по его оси, установлена штанга 4 с винтовым наконечником 5. Привод 6 врафения и осевого перемещения штанги 4 внутри корпуса прикреплена к верхнему торцу корпуса. Длина штанги равна высоте корпуса. Зазор между внутренней поверхностью корпуса 1 и внутренними кромками резцов 3 (зазор между корпусом и керном) равен (0,3 - 0,4) Дш, где Дш - диаметр штанги 4 Приводная штанга 4 с наконечником 5 и его привод 6 образуют механизм удержания керна в корпусе,Устройство для образования скважин работает следующим образом.Корпус 1 опускают на грунт и через штангу 7 посредством вращателя (не показан) вращают устройство, Создают осевую нагрузку на резцы 3. В...

Номер патента: 1420135

Опубликовано: 30.08.1988

Авторы: Куртов, Михайлишин

МПК: E21B 31/12

Метки: ловитель

...- = - или, подставив соответАВ 1 АВствуюшие значения, получим ф- = -- х =аПри выполнении ловителя с меньшим расстоянием, чем по формуле, ловимая деталь не войдет между ограничителем 6 и зубьями 5, т.е. не будет захвачена и останется в обсадной колонне 8,Нижняя часть корпуса выполнена с направляюшими 9, обеспечиваюшими направление его на извлекаемый предмет 7.Зубья 5 выполнены упругими (как пружина). Они могут отгибаться только вверх. 5 10 15 20 25 ЗО 35 40 Это позволяет им пропускать предмет 7 между собой, после чего они принимают прежнюю форму,Ловитель работает следующим образом.Ловитель на колонне труб 4 спускают в скважину до извлекаемого предмета 7, преимушественно клиньев АПР или гидророторов. Последние метры ловитель...

Номер патента: 1420136

Опубликовано: 30.08.1988

Авторы: Мариампольский, Новохатская, Рогожина, Рябова

МПК: E21B 33/138

Метки: раствор, скважин, тампонажный, холодных

...7 ч; прочность: изгиб 3,0 МПа, сжатие 4,0 МПа; водоотдача 40 см за 6 мин 15 с.Пример 3. 66,51 мас.Я (665,1 г) тампонажного ПЦ затворяют 33,25 мас,Г воды (332,5 мл), в которой предварительно растворяют 0,04 мас.Я (0,4 г) ММЦ и 0,2 мас./ (2 г) ОХА. Растекаемость раствора 22 см; сроки схватывания: начало 4 ч 45 мин, конец 9 ч 10 мин; прочность: изгиб 2,9 МПа,сжатие 3,9 МПа; водоотдача 40 см за4 мин 45 с.Пример 4. 66,33 мас.Я (663,3 г) тампонажного ПЦ затворяют водой 33,19 мас.Я(331,9 мл), в которой предварительно растворяют 0,40 мас./ ОХА (4,6 г) и 0,02 мас.гМЦ (0,2 кг).10 Растекаемость раствора 19 см; срокисхватывания: начало 2 ч 30 мин, конец5 ч 05 мин; прочность: изгиб 3,0 МПа, сжатие 4,2 МПа; водоотдача 5 мин 42 с.Пример 5. 66,42 мас.Я...

Номер патента: 1420137

Опубликовано: 30.08.1988

Авторы: Гильфанова, Загиров, Кадыров, Лерман, Мартынив, Сушко, Хома, Юсупов

МПК: E21B 33/138

Метки: раствор, тампонажный

...кг АЭАА и 2 3 м" воды,Технология приготовления следующая,Один из бункеров цементировочного агрегата заполняют 2,3 м пресной воды, до, бавляют в него постепенно 20 кг аэросила.Агрегат работает в режиме замкнутой циркуляции. Время перемешивания на второйскорости агрегата ЦА - 320 М (диаметр втулки 20 мм) 15 - 20 мин. Полученную аэросильную суспензию подают в цементосмесительный агрегат, например СМ - 4 М, гдеопытным путем подбирают скорость подачи цемента и водной суспензии аэросила для получения цементного растворас В:Ц = 0,5, Контрольным параметромявляется удельный вес и растекаемость получаемого цементного раствора.Составы и свойства разработанного тампонажного раствора приведены в табл. 1.Проверены также водоизолирующие свойства...

Номер патента: 1420138

Опубликовано: 30.08.1988

Авторы: Волошин, Уханов, Филиппов

МПК: E21B 33/14

Метки: буровых, осложненных, поглощениями, растворов, скважин, тампонажных, цементирования

...осложненной зоны и цементирование второй ступени путем закачивания тампона жного раствора в затрубноепространство.77 рилер. В газовую скважину 1 глубиной 3000 м спущена обсадная колонна 2диаметром 168 мм. Башмак предыдущей колонны диаметром 245 мм расположен на глубине 1000 м. Интервал 3 гидроразрыва ипоглоцения находится на глубине 1300 -1650 м. Проектная высота подьема тампонажного раствора - до устья скважины.Готовят две порции тампонажного раствора потландцемента с плотностью1800 кг/м.Первую порцию тампонажного растворадля цементирования первой ступени готовят из двух частей: одну часть 4 медленно схватываюшуюся с добавкой замедлителя (нитротриметилфосфоловая кислотамарки НТФ - -К) тампонажного раствора сосроком начала...

Номер патента: 1420139

Опубликовано: 30.08.1988

Авторы: Минеев, Спасков, Ширяев

МПК: E21B 33/14

Метки: колонн, обратного, обсадных, цементирования

...еенижнюю часть помещают прямой клапан сзапорным элементом, имеющим плотность на0,1 - 0,2 г/см меньше плотности применяемого тампонажного раствора. Для этого внижней части обсадной колонны помещаютпо меньшей мере втулку 5 с верхним посадочным седлом 7 под запорный элемент 8.Прн необходимости прямой клапан может быть скомбинирован с обратным, т.е, втулка 5 может быть выполнена с нижним посадочным седлом 6 и зафиксированным в открытом положении запорным элементом 4. Затем бросают запорный элемент 8 в обсадную колонну и осуществляют закачку тампонажного раствора в заколонное пространство в расчетном объеме с выпуском бурового раствора из обсадной колонны на устье. После поступления тампонажного раствора в нижнюю часть обсадной колонны в...

Номер патента: 1420140

Опубликовано: 30.08.1988

Авторы: Лагутин, Салимон

МПК: E21B 45/00

Метки: вала, вращения, датчик, турбобура, частоты

...подключен вход детектора 6, выход которого соединен с входом усилителя-формирователя7.Датчик частоты вращения вала турбобура работает следующим образом,турбобура с частотой, соответствующей частоте вращения вала. 2 з.п. ф-лы, 3 ил. Г 1 ри вращении вала 3 турбобура 4 сним вращается и стержень 2 с укрепленным на нем якорем 6. При приближении полюса магнита 6 к катушке 7 участок сердечника катушки 7, расположенный напротив магнита 6, насыщается, При этом резкопадает величина индуктивности катушки 7,что приводит к изменению резонанснойчастоты контура, образованного катушкой 7и конденсатором 14, и следовательно, к резкому уменьшению напряжения частоты генератора 15 на катушке 7. Продетектированное напряжение с катушки 7...

Номер патента: 1420141

Опубликовано: 30.08.1988

Авторы: Белышев, Габдуллин, Зарипов, Кривоплясов, Сидоров

МПК: E21B 47/00, E21B 47/01, E21B 47/12 ...

Метки: прибора, скважинного, составных, стыковки, частей, электрической

...проводов обеспечивает продольное и угловое перемецгение штока 8 относительно охранного кожуха 1. Полый шток 8 установлен в охранном кожухе 1 с возможностью продольного перемещения в нем и загерметизирован уплотняющими элементами 10 и 11. В охранном кожухе 1 выполнено окно А для обеспецения доступа к кольцу 12, жестко закрепленному винтом 13 на штоке 8. Гнездовая часть 4 разъема закреплена в корпусе 3 фиксатором 14. На цилиндрической поверхности кольпа 12 нанесена круговая шкала Б от 0 до 360 по часовой стрелке, а на торцовом участке охранного кожуха нанесена круговая шкала В против часовой стрелки (см.фиг. 2). На окне А охранного кожуха 1 нанесен указатель Г, а на торцовой части корпуса 3 нанесен указатель Д для считывания углов...

Номер патента: 1420142

Опубликовано: 30.08.1988

Автор: Косолапов

МПК: E21B 47/01

Метки: кабеля, скважину, спуска

...в которой размещены конусные разрезные плашки 4, подпружиненные относительно корпуса пруиной 5 и зафиксированные относительно в ащения фиксаторами б, в верхней части вала 2 по его наружному диаметру выполнены зубья 7, взаимодействующие с винтом 8, приводимым в движение маховиком или электродвигателем (не показано), через конусные плашки пропущен кабель 9, узел протяжки фиксируется ограничителем 10, а устройство размещают под сальниковым уплотнением 11, над лубрикатором (на фиг. 1 не показан).Устройство для спуска кабеля в скважину работает следующим образом.Устройство размещают под сальниковым уплотнением, кабель 9 протягивают через ограничитель 10 и конусные разрезные плашки 4.При ходе вниз вращением винта 8 вал 2, установленный в...

Номер патента: 1420143

Опубликовано: 30.08.1988

Авторы: Гергедава, Десятков, Иванин, Марков

МПК: E21B 43/00, E21B 47/00, E21B 47/10 ...

Метки: параметров, пластов, послойного

...а дебит ниже ПЦК 187,5 тыс. м/сут. Это значит, что через 32После остановки скважины в ниппель на НКТ с устья была установлена шайба диаметром 10 мм и проведен весь комплекс измерений, который был проведен без шайбы. Дебит в НКТ ниже ПЦК оказался равным 62,5 тыс.м/сут, т, е. 25% от обшего дебита. Координата ЗСНП при этом соотношении дебитов оказалась равной 1648 м (точка Аз), т. е. ЗСНП в ЗП сместилась вниз по толщине ПТ на 1648 - 1628=20 м. Дебит газа, поступаюшего через ПЦК, т. е. дебит затрубного пространства, при этом увеличился с 25 до 75% всего общего дебита. Таким образом, дебит газа, поступающего с интервала 1628 в 648 м, равен 75% 25%=50% всего обшего дебита скважины или 125 тыс.м/сут (термограмма 1 з)После этого из ниппеля...

Номер патента: 1420144

Опубликовано: 30.08.1988

Авторы: Демидов, Ефремов, Тапехин

МПК: E21B 47/00

Метки: приборов, прижимное, скважинных, управляемое

...к которой прикреплена втулка 8. На оси 9 свооодно закреплены вращаю 1 циеся элементы (роли- кИ) 10. Кулачок 11 жестко связан со штоком 5. Врагцающиеся элементы (ролики) 10 размешены между гайкой 7 и торцовым кулачком 11. Втулка 8 насажена на гайку 7 и охватывает кулачок 11 с возможностью взаимодействия с ним посредством фиксатора 12.Прижимное устройство работает следу 1 о цИ м об разо м.Крутящий момент от электродвгателя 2 через редуктор 3 передается на ходовой винт 6, имеюгций крупный шаг резьбы. Кулачок 11 закреплен на штоке 5 и через фиксатор 12 связан с втулкой 8, закрепленной на гайке 7. При вращении ходового винта 6 гайкабыстро перемешается, толкая неподвижными роликами 10 торцовый кулачок 11 и шток 5 до касания прижимным...

Номер патента: 1420145

Опубликовано: 30.08.1988

Авторы: Валяев, Нечаев, Пятецкий

МПК: E21B 47/08

Метки: скважины, состояния, технического

...Прерыватели 12 электрической цепи питания реохордов преобразователей 10, 11 имеют рабочие элементы (на чертеже не показаны), которые размещены один против другого попарно на штоках 7 и г 1 одпруж и венной втулке 4. Устройство работает следующим образом.Конструкция двухзвенных шарнирных рычагов 5, 6 позволяет преобразовать радиальчое перемещение втулки 4 и штоков 7.еличины продольных перемещений втулки 4 Н штоков 7 определяют положения скользящих контактов на реохордах преобразователей 10, 11. Электрический сигнал с преобразователя 10 определяет величину )раскрытия всех связанных рычагов 5, а элекТрические сигналы с преобразователя 11 - раскрытие каждого независимого рычага 6 в отдельности. Если устройство установлено Внутри объекта,...

Номер патента: 1420146

Опубликовано: 30.08.1988

Авторы: Жиденко, Закиров, Олексюк, Савченко, Тупысев, Фоменко

МПК: E21B 47/09

Метки: колонны, обсадных, скважине, состояния, технического, труб

...процесса ее деформации.Сущность способа заключается в следую- щеМ.В процессе разработки нефтяных и газовых месторождений по мере извлечения углеводородного сырья из продуктивных пластов возложна деформация последних. При деформации продуктивного пласта начинают смецаться вниз все слои горных пород, нахрдяшиеся выше кровли пласта, вплоть до емной поверхности,Р результате смещения горных пород вниз в обсадной эксплуатационной колонне возникают осевые нагрузки, так как конструкция скважин, как правило, предусматривает опору колонны на забой, Осевые нагрузки вызывают первоначально искривление колонны, а при больших амплитудах деформации - смятие и слом.Способ реализуют следующим образом.После остановки скважины и извлечения из нее...

Номер патента: 1420147

Опубликовано: 30.08.1988

Авторы: Нечаев, Пинский

МПК: E21B 47/09

Метки: бурильной, зоны, колонны, прихвата

...посредствс)м электровводаО.Устройство работает следующим образом.При пропускании переменного электрического тока от генератора 8 по обмоткам катушек 3 и 4 в катушках 2 и 5 наводятся ЭДС, создающие в измерительной цепи этих катушек противоположные по направленИю токи, так что суммарный ток в измерительной цепи в силу дифференциального соединения катушек 2 и 5 равен разности этих токов. Путем изменения расстояний между катушками 2 - 5 суммарный ток в измерительной цепи может быть сведен к нулю. Установка устройства внутри ферромагнитной колонны повлечет за собой изменения величины и перераспределение магнитных потоков в области генераторных и измерительных обмоток катушек. Баланс токов в электрической цепи измерительных обмоток...

Номер патента: 1420148

Опубликовано: 30.08.1988

Авторы: Валяев, Нечаев

МПК: E21B 47/09

Метки: бурильных, границы, зоны, колонны, прихвата, скважине, труб

...участке бурильной колонны создают стационарное магнитное поле, соответствующее максимальной дифференциальной проницаемости материала колонны; при плавном механическом нагружении колонны в свободном от прихвата участке появля тся эффект Баркгаузена, который регистри, уют, О границе зоны прихвата судят по ис езновению эффекта Барггаузена, Эффект Б ркгаузена - появление импульсов электр 14 ческого тока или напряжения в цепи катушки индуктивности, расположенной вблизи; поверхности ферромагнитного объекта.Способ определения границы зоны прихвата колонны бурильных труб осуществляют следующим образом.В прихваченную бурильную колонну опускаот устройство, позволяющее создавать регулируемое стационарное магнитное поле и регистрировать эффект...

Номер патента: 1420149

Опубликовано: 30.08.1988

Автор: Аюрова

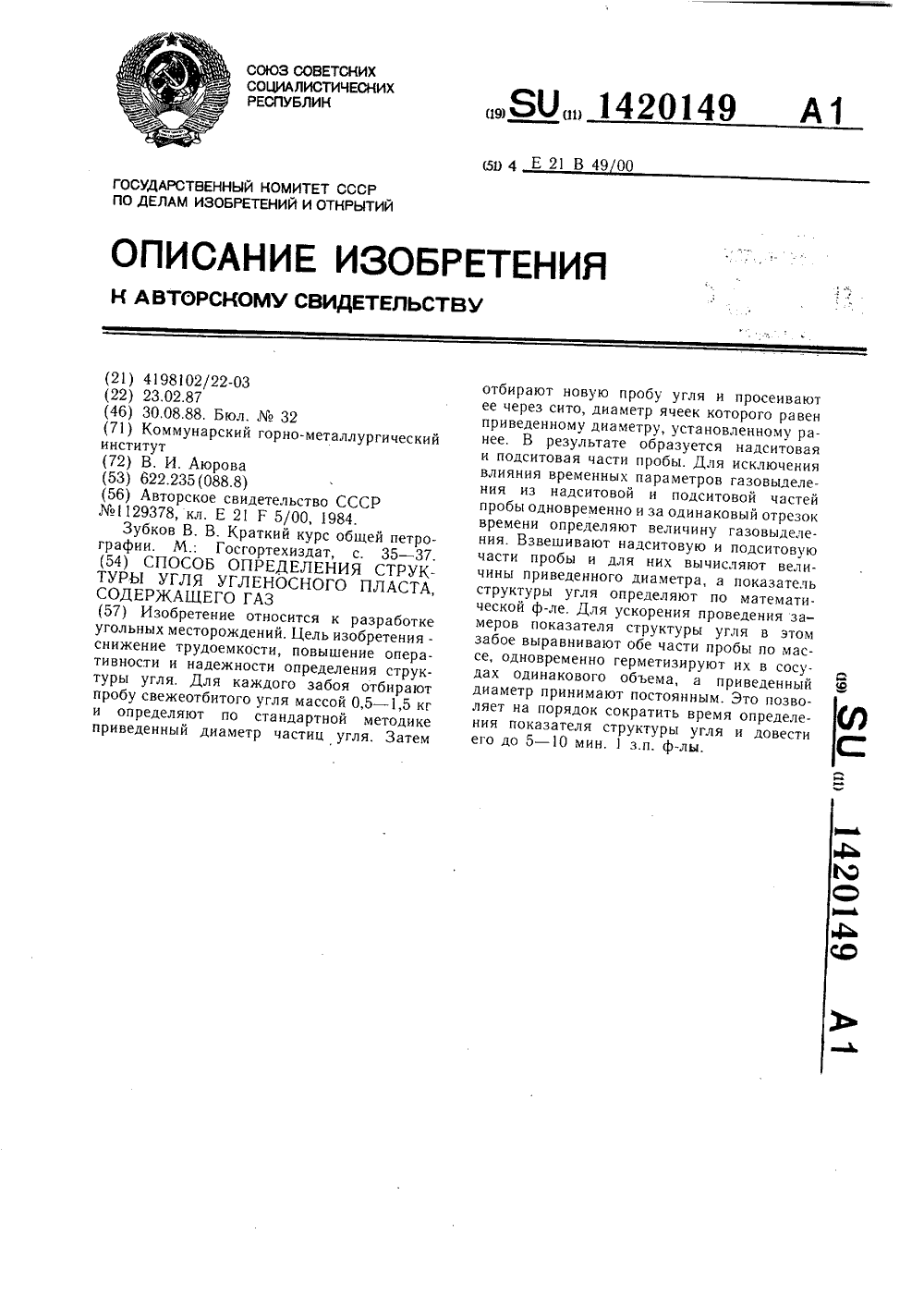

МПК: E21B 49/00

Метки: газ, пласта, содержащего, структуры, угленосного, угля

...и, с другой стороны, требованием соблюдения постоянства условий газовыделения из угля в разных пробах. Вес пробы должен быть достаточно большим, чтобы отражать нарушенность угля в области, соизмеримой с размерами З 0 мошности контролируемой угольной пачки,а не в отдельной точке этой пачки. Однако увеличение веса пробы угля ведет к тому, что интенсивность газовыделения из частиц угля начинает зависеть от диффузионных процессов внешнего массопереноса: частицы 35 угля, находящиеся в метановой среде,начинают десорбироваться с внешней скоростью и это ведет к изменению закономерности кинетики газовыделения из газа, которая предполагается неизменной в предлагаемом способе. Формула для определения показателя структуры угля получена...

Номер патента: 1420150

Опубликовано: 30.08.1988

Автор: Ульянов

МПК: E21B 49/10

Метки: исследования, опробования, пластов

...канал 10 со всасывающим каналом 11. Испытательная камера 8 заполняется жидкостью, протекающей по всасывающему каналу 11. При движении ступенчатого поршня вверх жидкость из рабочей камеры 3 вытесняется через клапан 5 в нагнетательный канал 14 и через клапан 15 поступает в полость пакеров 13. Осуществляется процесс закачки пакеров. Одновременно жидкость по каналу 23, пробоотборную камеру 2, канал 11 и наклонный канал 10 поступает в испытательную камеру 8 до тех пор, пока уплотняющий элемент 7 малой ступени 6 поршня не войдет в контакт с малой ступенью испытательной камеры 8. При этом нижняя часть испытательной камеры герметизируется и при дальнейшем движении поршня вверх происходит дегазация жидкости и давление снижается по отношению к...

Номер патента: 1420151

Опубликовано: 30.08.1988

Авторы: Бородихин, Вороненко, Головин, Кононов

МПК: E21B 19/24, E21B 3/02

Метки: бурового, вращатель, станка

...на его внутренней поверхности, а патрубок 14 имеет выполненные навыступающей за пределы корпуса 9 врашателя 8 внешней поверхности соответствующие лабиринтные пазы 23, в которые заведены выступы 22 стакана 21 и которые осуществляют кинематическую связь хвостовика18 с корпусом 11 механизма зажима штанги.Буровой станок работает следующимобразом.Пульт. управления 1 и рама 2 с основанием 3 устанавливаются в забое. На раму 2навешивается податчик 4 с штангодержателем 7 и вращателем 8 и настраиваетсяна скважину. Хвостовик 18 с сальником19 и резьбой 20 для соединения с буровымиштангами устанавливается в гильзе 12 механизма зажима штанги, при этом выступы22 на внутренней поверхности стакана 21 заводятся в лабиринтные пазы 23 на внешней...

Номер патента: 1421751

Опубликовано: 07.09.1988

Авторы: Дайнеко, Иванов, Кошарский, Новиков, Шакирзянов, Шамрай

МПК: C09K 3/00, E21B 37/06

Метки: асфальто-смоло-парафиновых, отложений, состав, удаления

...8,5; 1,2,3 - триметилбенэол 12,3; м-диэтилбензол 3,8; 35и-диэтилбензол 3,0; нафталин 9,8; 1Эффективность удаления АСПО(средняя потеря веса образца),7, месторождений Гексановая фракНефрас АрЕм-Еговского Вангапуровского ция Предложенный состав 72,4 77,9 100 67,0 78,5 100 20 88,4 80 77,6 30 70 95,3 84,9 50 50 92,0 84,0 60 40 94,7 86,4 Содержание компонентов, Х неидентифицированные компоненты -остальное.АСПО, отобранные со скважин ЕмЕговского и Вангапуровского месторождений Западной Сибири, помещаютв шнековый смеситель, с помощью которого выдавливают образцы определенного веса. Образец помещают в сетчатую корзинку из нержавеющей сталис размером ячейки 1,5"1,5 мм. Легкуюпиролизную смолу и сольвент нефтяной тяжелый смешивают в заданном...

Номер патента: 1421844

Опубликовано: 07.09.1988

Автор: Ткач

МПК: E02F 5/18, E21B 7/20

Метки: вертикальных, грунте, пробивания, скважин

...7 выйдет за задний торец ступени большего диаметра втулки 10,Отработанный воздух из камеры 20 удаляется в выхлопную камеру 22, а затем через канал 16 амортизатора 15 - в атмосферу. В момент заполнения камеры 20 сжатым воздухом происходит падение давления сжатого воздуха в камере 21, а при движении ударника 7 в сторону хвостовой части корпуса 1 давление сжатого воздуха в камере 21 повышается. В результате этих перепадов на втулку 10 действуют разные по величине силы, которые передаются на амортизатор 15. Под действием этих сил последний меняет свои осевые размеры (в реальных конструкциях до 10 мм) Трос 3, находящийся в свободном состоянии, не влияет на деформацию амортизатора 15 и опускается в скважину вслед за корпусом 1 под...

Номер патента: 1421845

Опубликовано: 07.09.1988

Авторы: Глухов, Куртов, Устюгов

МПК: E21B 10/26

Метки: долото, шарошечное

...и взаимодействующая с ней наружная поверхность 8 стенки корпуса меньшего диаметра имеют некруглое сечение, армирующая поверхность выполнена в виде двух секторов 9, расположенных между лапами 2, причем армирующие элементы сгруппированы в два сектора, которые расположены напротив друг друга между лапами, угол при вершине каждого из секторов составляет 60 - 70.Оставшаяся часть втулки 4 образует козырьки 1 О, закрывающие проем между ланами 2 долота. Нижняя часть козырьков 1 О выбирается такой, чтобы шарошки 3 не задели за них и в то же времячтобы большая часть пространства между лапами 2 была перекрыта. Корпус 1 имеет канал 11. Благодаря этому промывочная жидкость, выходящая из канала 11 долота, омывает шарошки 3, смывает с них...

Номер патента: 1421846

Опубликовано: 07.09.1988

Авторы: Григорьев, Дьяков, Крючков, Меньщиков

МПК: E21B 19/00

Метки: операций, спуско-подъемных

...входящего в Г-образный паз 28 штока 11. На концах П-образного стержня 14 в месте взаимодействия с гибким элементом 5 выполнены центрирующие лыски 29, которые вместе с центрирующими кольцевыми проточками 30 откидных роликов 13 центрируют по оси ручья рабочего ролика 9 отклоняющийся при резких прослаблениях гибкий элемент 5.Присоединительный элемент 12 выполненв виде наголовника, имеющего опорные бурты 31 и 32 для различных типоразмеров элеватора.Устройство работает следующим образом.Для выполнения спуско-подъемных опе- О раций в скважине устройство присоединительным элементом (наголовником) 12 вставляется в элеватор 2, присоединенный через вертлюг-амортизатор 3 к талевому блоку 4, причем в зависимости от типоразмера используемого в данный...
