Трубодержатель

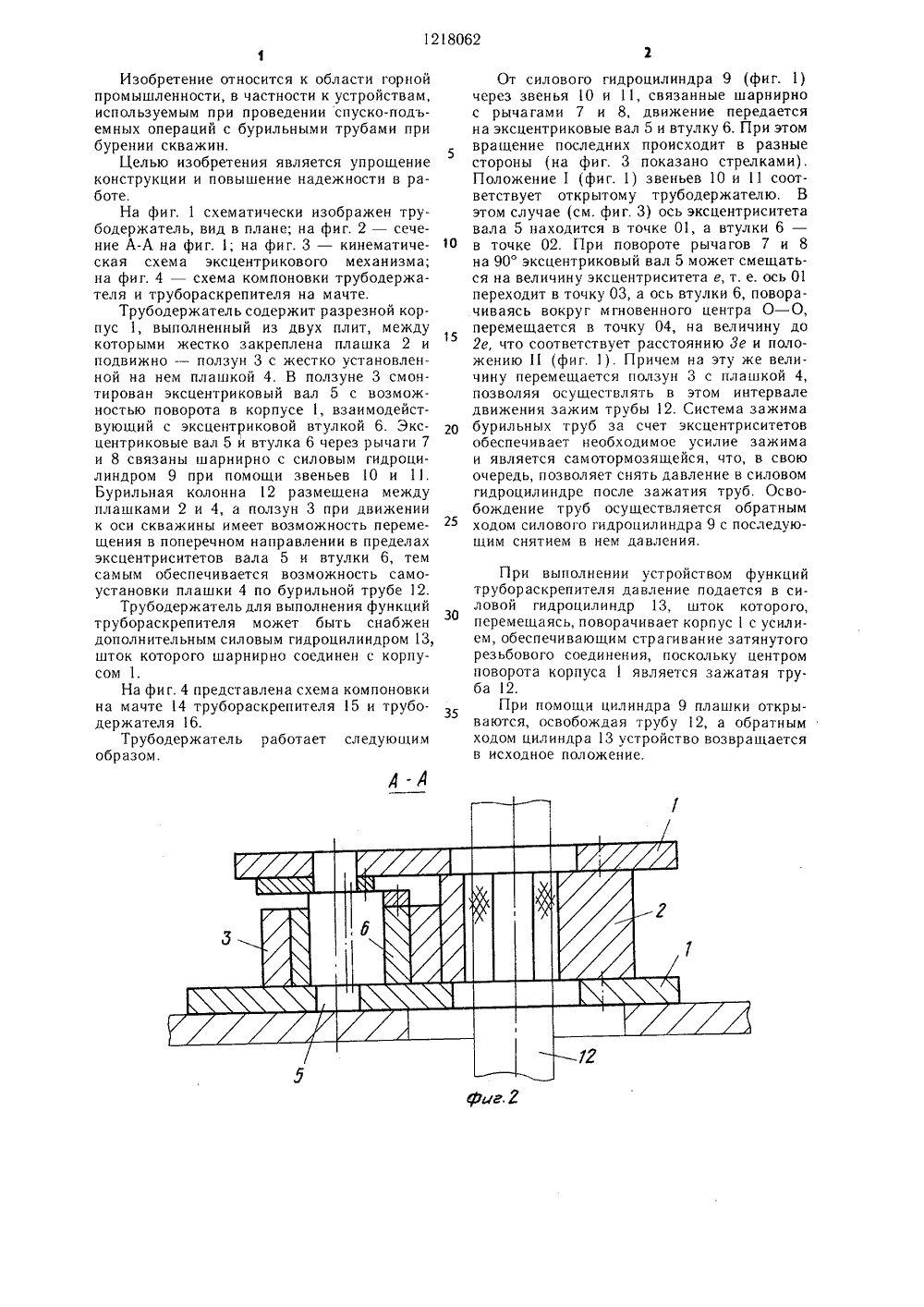

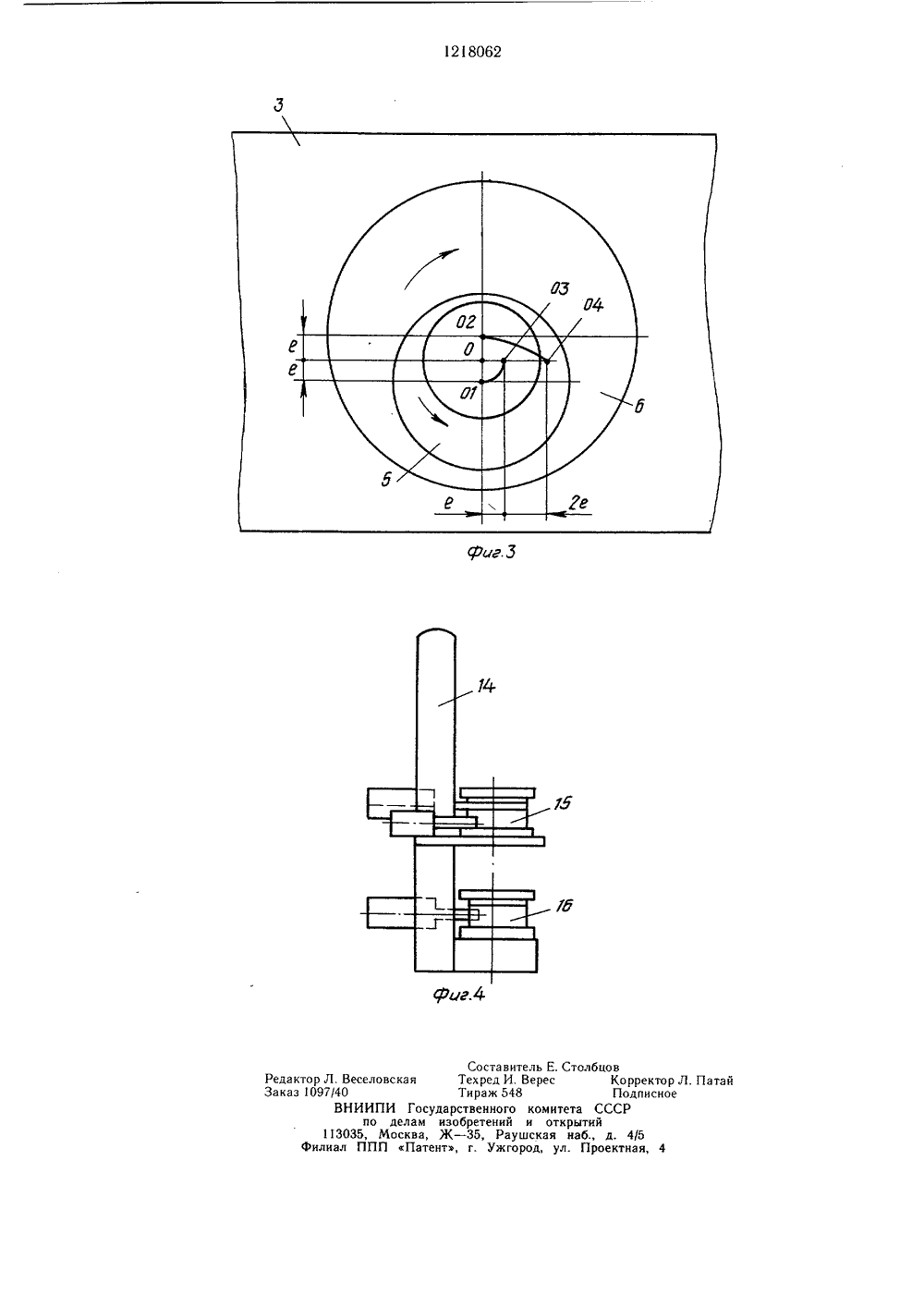

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 Е 21 В 1910 ЛИСАНИЕ ИЗОБРЕТЕНИ ЕЛЬСТВ ВТОРСНОМ,Ф СВИ 10нструкторское бюро енного объединения Л. А. Шумооконосов и Л олщ ьство СССР/10, 1976.фирмы Крелаймек, 260,ус . 80. ЬР ГОСУДАРСТВЕННЫИ НОЧИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТЯРЫТИ(71) Специальное коВсесоюзного промышлСоюз геотехннка(54) (57) ТРУБОДЕРЖАТЕЛЬ, включающий плашки, установленные в разрезном корпусе, силовой привод с рычажной системой, отличающийся тем, что, с целью упрощения конструкции и повышения надежности и работе, трубодержатель снабжен эксцентрнковым валом, установленным в разрезном корпусе, и эксцентриковой втулкой, установленной с возможностью взаимодействия по наружной цилиндрической поверхности с одной из плашек, причем внутренняя цилиндрическая поверхность эксцентричной втулки сопрягается с эксцентриковой частью вала, а рычажная система привода шарнирно связана соответственно с эксцентриковымИзобретение относится к области горной промышленности, в частности к устройствам, используемым при проведении спуско-подьемных операций с бурильными трубами при бурении скважин.Целью изобретения является упрощение конструкции и повышение надежности в работе.На фиг, 1 схематически изображен трубодержатель, вид в плане; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - кинематическая схема эксцентрикового механизма; на фиг. 4 - схема компоновки трубодержателя и трубораскрепителя на мачте.Трубодержатель содержит разрезной корпус 1, выполненный из двух плит, между которыми жестко закреплена плашка 2 и подвижно - ползун 3 с жестко установленной на нем плашкой 4. В ползуне 3 смонтирован эксцентриковый вал 5 с возможностью поворота в корпусе 1, взаимодействующий с эксцентриковой втулкой 6. Эксцентриковые вал 5 и втулка 6 через рычаги 7 и 8 связаны шарнирно с силовым гидроцилиндром 9 при помощи звеньев 10 и 11, Бурильная колонна 12 размещена между плашками 2 и 4, а ползун 3 при движении к оси скважины имеет возможность перемещения в поперечном направлении в пределах эксцентриситетов вала 5 и втулки 6, тем самым обеспечивается возможность само- установки плашки 4 по бурильной трубе 12.Трубодержатель для выполнения функций трубораскрепителя может быть снабжен дополнительным силовым гидроцилиндром 13, шток которого шарнирно соединен с корпусом 1.На фиг. 4 представлена схема компоновки на мачте 14 трубораскрепителя 15 и трубодержателя 16.Трубодержатель работает следующим образом. От силового гидроцилиндра 9 (фиг. 1)через звенья 1 О и 11, связанные шарнирно с рычагами 7 и 8, движение передается на эксцентриковые вал 5 и втулку 6. При этом вращение последних происходит в разные стороны (на фиг. 3 показано стрелками).Положение 1 (фиг. 1) звеньев 10 и 11 соответствует открытому трубодержателю. В этом случае (см, фиг, 3) ось эксцентриситета вала 5 находится в точке 01, а втулки 6 - 10 в точке 02. При повороте рычагов 7 и 8на 90 эксцентриковый вал 5 может смещаться на величину эксцентриситета е, т. е. ось 01 переходит в точку 03, а ось втулки 6, поворачиваясь вокруг мгновенного центра О - О, перемещается в точку 04, на величину до 2 е, что соответствует расстоянию Зе и положению 11 (фиг. 1), Причем на эту же величину перемещается ползун 3 с плашкой 4, позволяя осуществлять в этом интервале движения зажим трубы 12. Система зажима бурильных труб за счет эксцентриситетов обеспечивает необходимое усилие зажима и является самотормозящейся, что, в свою очередь, позволяет снять давление в силовом гидроцилиндре после зажатия труб, Освобождение труб осуществляется обратным ходом силового гидроцилиндра 9 с последующим снятием в нем давления.При выполнении устройством функцийтрубораскрепителя давление подается в силовой гидроцилиндр 13, шток которого, перемещаясь, поворачивает корпус 1 с усилием, обеспечивающим страгивание затянутого резьбового соединения, поскольку центром поворота корпусаявляется зажатая труба 12.При помощи цилиндра 9 плашки открываются, освобождая трубу 12, а обратным ходом цилиндра 13 устройство возвращается в исходное положение.1218062 7 б вс едактор Л. Весеаказ 1097/40ВНИИп113035,филиал П ПИ Госудао делам иМосква, ЖПП Патент Составитель ЕТехред И. ВереТираж 548ственного комбретений и о- 35, Раушскаг. Ужгород,. СтолбцовКорректор Л. ПатаПодписноеитета СССРткрытийна 6., д. 4/5ул Проектная 4
