Номер патента: 794193

Опубликовано: 07.01.1981

Авторы: Каменщиков, Смирнов, Фонин, Юпашевский

МПК: E21B 43/00

Метки: отложенийпарафина, предотвращения, состав

...25 смачнваемости поверхности бенно мест с недостаточной ки от нефтяных продуктов. Состав готовят смешиванием с готовленных водных растворов. Э ЗО ность действия предлагаемого соста,гФ 79419 2 001 - 0,01 Остальное Источники инфинятые во внимание мации,ри экспертизево СССР по за 43/00, 28,04.78.льство СССР, 1972. 1, Авторскявке До 2563 2. АвторскМа 432274, кл е свидетельс 61, кл. Е 21 е свидет Е 21 В 21/О Составитель А ехред И. Пенн Редакто ожкова Тираж б 34ССР по делам изобретениаушская наб., д, 4/5 Подписноеоткрытий аказ 4 НПО ипография, пр. Сапунова тывают двумя способами: ме годом погружения стальной пластины и испытанием на адгезионную прочность.Первый способ состоит в следуощем. Предварительно очищенную стальную пластинку...

Номер патента: 794194

Опубликовано: 07.01.1981

Авторы: Бекиров, Гадашов, Джафаров

МПК: E21B 43/00

Метки: скважинногооборудования, установки

...посадочная ка мера 2, направляющая втулка 3, на концекоторого выполнена резьба для связи с колонной насосокомпрессорных труб 4. Установочный узел 5 содержит шпонку 6 с выступом 7 под продольный паз 8 направляющей втулки 3, причем шпонка установлена на штифте 9 и имеет возможность утапливаться в установочном узле 5 после среза штифта 9 под действием пружины 10.Установка скважинного оборудования впосадочную камеру 2 происходит следующим образом.Скважинное оборудование, например клпан, соединенное с узлом 5 спускается скважину на проволоке ниже уровня втулки 33и при дальнейшем поднятии узла 5 вверх шпонка 6 с выступом 7 попадает в паз 8, в котором движется до угора в конец паза. При этом клапан ориентируется относительно камеры...

Номер патента: 794195

Опубликовано: 07.01.1981

Авторы: Донсков, Дытюк, Коснырев

МПК: E21B 43/00

Метки: дозатор, скважинный

...пространство которого соединено с затрубным пространством скважины через отверстия регулятора расхода, выполнензо ного в виде подпружиненного поршня 6,2 со штоком 7; перепускного штуцера-жиклера 8, калиброванного отверстия Г, защищенного предохранительной головкой 9 со сливным отверстием Д.Глубинный жидкостный дозатор работает следующим образом.Устройство опускают в скважину вместе с другим подземным оборудованием и устанавливают под глубинным насосом в зоне продуктивного пласта.Перед спуском дозатора в скважину контейнер 1 и камеру 2 заполняют тяжелой жидкоетью-ингибитором с удельным весом (уд. в.) =1,17 г/см (уд. в.=1,17 выбран исходя из соображений необходимости работы дозатора и должен быть выше уд. в. пластовой...

Номер патента: 794196

Опубликовано: 07.01.1981

Авторы: Бабалян, Галлямов, Гафуров, Пирогов

МПК: E21B 43/00

Метки: реагента, скважины, централизованногодозирования

...одной из скважин, причем насос размещен во внутренней полости емкости.На чертеже изображен общий вид устройства.о Устройство содержит эксплуатационнуюколонну 1, расположенный концентрично ей кондуктор 2, насос 3.Устройство работает следующим образом. 25 Перед дозированием химреагента в эксплуатационные скважины, химреагент закачивают в пространство между кондуктором 2 и эксплуатационной колонной 1 одной из скважин, где он хранится и термостатиру- ЗО ется при постоянной температуре. В про:м ", 7941963 Ф ла изобретения анного дозивключающее с, связанный пространстя тем, что,с ти работы и емкость для ей поверхнооверхностью ной из скваво внутрендля цен ента в ск реагента ами с з, отлич ения эф териальн азована тора и на иной ко насос р...

Номер патента: 794197

Опубликовано: 07.01.1981

Авторы: Гайнуллин, Гиринский, Кувшинов, Сивоус

МПК: E21B 43/11

Метки: вскрытия, пласта

...режущих элементов из направляющих втулок 7 исключается, например,посредством трения или применением срезного штифта 12.Соединение режущего элемента с хвостовиком 4 может быть осуществлено, например, выполнением выступа на хвостовике 4в виде усеченной пирамиды и ответного углубления в режущей головке.На оси барабана 6 на шлицах расположена подпружиненная подвижная муфта 13,входящая в храповое зацепление с шестерней 14, Шестерня 14 находится в зубчатомзацеплении с рейкой 15, связанной с подпружиненным поршнем 16, цилиндрическая полость которого с помощью канала 17 связана с магистральным каналом 18,На торцевой поверхности барабана 5 расположены цилиндрические углубления 19,ось которых при определенной позиции совпадает с осью...

Номер патента: 794198

Опубликовано: 07.01.1981

Авторы: Арсеньев, Оборотов, Панова, Сайко, Чирков

МПК: E21B 43/12

Метки: перекрытия, потокажидкости, скважине

...расположены за и седло 5,3Затвор выполнен в виде жестко закрепленного гайкой 2 кольца 6, к которомужестко прикреплены пружины 7 - 9, на концах которых установлены уплотнительныесекторы 10 - 12 (фиг. 3). 5Секторы имеют наружные конические поверхности 13 - 15 с углом конусности от40" до 60.Внутренние поверхности секторов плоские, размещены под углом 120 и взаимодействуют между собой в закрытом состоянии затвора (фиг. 4); имеют химически итермически стойкие уплотнения 16.В корпусе 1, ниже затвора, размещеноподвижное в осевом направлении седло 5, 1осевое перемещение которого ограничивается гайкой 3. Седло 5 на наружной поверхности имеет кольцевые пазы с уплотнительными термостойкими кольцами 17, герметизирующими зазор между седлом...

Номер патента: 794199

Опубликовано: 07.01.1981

Авторы: Герцен, Репин, Тосунов, Чмыхалова

МПК: E21B 43/18

Метки: призабойнойзоны, скважины

...22 с боковыми каналами 23, которая установлена в кольцевой проточке поршня 12. Дифференциальный поршень, корпус и втулка 22 образуют камеру 24, постоянно сообщенную отверстием 13 в штоке 12 с полостью труб, Втулка 22 перекрывает приводные отверстия 3 в корпусе 1 и удерживается в нижнем положении возвратной пружиной 25.В нижней части устройства размещен обратный клапан 26, удерживаемый в верхнем положении пружиной 27 и препятствующий перетоку жидкости из затрубного пространства в полость труб через отверстие 5 в корпусе, Клапан 26 изготовлен из растворимого в кислоте материала, например дюралюминия (сплав ДГОСТ 4784 - 74) или аналогичного по своей активности материала по отношению к кислотам, который намного превышает химическую...

Номер патента: 794200

Опубликовано: 07.01.1981

Авторы: Дыбленко, Кузнецов, Саяхов, Симкин, Туфанов, Хакимов, Ягодов

МПК: E21B 43/24

Метки: зоны, пласта, призабой-ной

...электромагтной энергии осуществляют хладагентом, епример этиленгликолем, циркулирующим ) находящейся в межтрубном пространст. скважины замкнутой системе трубок 11 . счет естественной термоконвекции, Элекомагнитная энергия от генератора сверхгсокочастотной электромагнитной энергии излучается в пласт 12, где преооразуетсясчет диэлектрических потерь флюидов еефть, асфальто-смолистые вещества и ).) и пород, вмещающих эти флюиды в пловую энергию, что приводит к нагреву омянутых флюидов, а следовательно, сниению их вязкости и увеличению подвиж)сти.С помощью магнита б генератора сверхесокочастотной электромагнитной энергии здается постоянное подмагничиваниепреразователя 3; вследствие чего происхот увеличение зависимости магнитострикее от...

Номер патента: 794201

Опубликовано: 07.01.1981

Авторы: Желтоухов, Петряшин

МПК: E21B 43/27

Метки: гидроразрыва, пласта

...кислоты и сскорости растворения криств воде - крахмалом, Приние компонентов (вес. %) сИзмельченный магнийХлоруксусная кислотаКрахмал Смешение измельченного магния и растворенной в воде кристаллической хлоруксусной кислоты обеспечивает отсутствие в родуктах реакции гидроокиси магния, так как скорость гидролиза магния водой меньше скорости растворения кристаллов хлор- уксусной кислоты с образованием кислотного раствора, Скорость взаимодействия измельченного магния с водным раствором хлоруксусной кислоты определяется скоростью наиболее медленного процесса - процесса растворения кристаллов хлоруксусной кислоты в воде,794201 Формула изобретения Составитель Н. Спасская Техред И. Пенчко Корректор Т, Трушкина Редактор В. Большакова Заказ...

Номер патента: 794202

Опубликовано: 07.01.1981

Авторы: Гайдин, Дмитришин, Реутский, Туз, Харламов, Шатенштейн

МПК: E21B 43/28

Метки: выплавки, подземной, серы

...поступая в трубопровод 1, эжектирует теплоноситель из котельной в количестве, соответствующем увеличивающейся во времени приемистости скважины.В результате в скважину будет постоянно поступать через задвижку 2 заданное количество теплоносителя с 1= 160 в 1 С.Температуру теплоносителя, подаваемого в скважину, поддерживают в заданном интервале (160 - 165 С) автоматически, путем изменения расхода пара, подаваемого в рубашки 12 и 13. Для этого применяют автоматизированную систему управления процессом, включающую термометр сопротивления 15, уравновешенный мост 16 и регулируемую паровую задвижку 17, В случае полного открытия задвижки 17 и снижения при этом температуры теплоносителя на входе в серную колонну ниже 125 открывают задвижку 18...

Номер патента: 794203

Опубликовано: 07.01.1981

Авторы: Воскобойник, Реутский, Шатенштейн

МПК: E21B 43/28

Метки: добычи, серы

...Попадая в рудное тело, сульфид аммония растворяет серу. С образованием полисульфида аммония, что ведет к образованию каналов в рудном теле для движения водоаммиачного теплоносителя(ИН 4)Я+(х 1) 8 (ИН)25Кроме того, водоаммиачный теплоноситель, содержащий аммиак, попадая в рудное тело, увеличивает текучесть серы за счет уменьшения сил вязкости и уменьшает поверхностное натяжение серы, что способствует ее фильтрации по простиранию пласта.Часть аммиака, попадая в естественные пластовые воды, взаимодействует с содержащимся в нем сероводородом с образованием дополнительного сульфида аммония, который растворяет серу с образованием дополнительных каналов для движения водоаммиачного теплоносителя. Это позволяФормул а изобретен и Способ...

Номер патента: 794204

Опубликовано: 07.01.1981

Авторы: Корженко, Лянгузов, Тараненко

МПК: E21B 41/00, G05D 27/00

Метки: автоматическая, газа, низкотемпературнойсепарации, управленияустановками

...газа в газосборном коллекторе 5 остается постоянным, если суммарный поток газа из установок НТС 1 равен отбору газа из этого коллектора, При изменении отбора газа давление в коллекторе 5 отклоняегся от заданного значения. Величину отклонения воспринимает регулятор давления газа б и преобразует ее в регулирующее воздействие Х, которое поступает на второй вход нелинейных функциональных преобразователей 12. На первый вход этих преобразователей поступает информация от идентификатора 11. Последние по измеренным значениям расхода газа и конденсата (датчики расхода 7 и 10) определяют коэффициенты В;, С 1 Э, математической модели -ой установки НТС. Нелинейные функциональные преобразователи, принимая значения л, ВС;, й; по формуле б, -; , - зй;...

Номер патента: 794205

Опубликовано: 07.01.1981

Авторы: Горшенин, Гречный

МПК: E21B 47/00, E21B 47/12, G03B 27/00 ...

Метки: буровой, скважины, фотографированиястенок

...оси зонда, наклоненных к ней каждое под утлом 45" и обращенных 1 О отражающими поверхностями одновременно к взаимно противоположным визирным окнам и фотообъективу. Зонд включает также оборачивающий элемент 7 в виде прямоугольной призмы, установленной меж ду одним из зеркал промежуточного отражателя и фотообъективом так, что одно из ее оснований лежит в плоскости стыкующихся торцов зеркал промежуточного отражателя, боковые ребра параллельны пло скости зеркал, а проходящее через нее изображение зеркально оборачивается без нарушения прямолинейности траектории на отрезке пути между соответствующим зеркалом проецирующей системы и фотообь ективом, осветитель 8, ориентирующее устройство 9, спаренные ведущие и одновременно опорные ролики 10,...

Номер патента: 794206

Опубликовано: 07.01.1981

Авторы: Серпученко, Солонин, Суворов

МПК: E21B 47/00, E21B 47/01

Метки: приборов, скважинеизмерительных, установки

...оператора,Кроме того, в результате многократногоиспользования пружина теряет свои упругие свойства, это также понижает надежность работы устройства,Целью изобретения является повышениенадежности работы и долговечности устройства,-4"Поставленная цель достигается тем, чгоустройство снабжено узлом регулирования,выполненным в виде последова 1 ельно соединенных пружины и тяги, которая имеетрезьбовую часть с гайкои, причем свооодный конец пружины связан с конуснымконцом штока, а тяга с помощью ганки соединена с основанием,На чертеже изображен общий впд устройства.Устройство состоит из основания 1, вверхней части которого установлен электромагнит 2. С сердечником электромагнита 3соединен шток 4, на нижнем конце ко 1 орого имеется конусная...

Номер патента: 794207

Опубликовано: 07.01.1981

Автор: Чепко

МПК: E21B 47/02

Метки: автоматическогоизмерения, величин, жесткихпроводников, искривлений

...генератор фантастронного типа с регулируемой задержкой, который преооразует углы поворота корпуса маятникового датчика зенитных углов 8 относительно отвесного положения центра масс стержня маятника в электрические импульсы, длительность которых пропорциональна отклонениям дискретных участков. Выходной сигнал преобразователя поступает на схему совпадении 4, представляющую собои обычный транзисторный ключ, предназначенный для заполнения импульсов преобразователя короткими, стабилизированными по частоте импульсами генератора 5. Выход схемы совпадений подключен к сумматору 6 дискретных отклонений. На сумматор б подается сигнал отметчика расстрелов 7, выполненного в виде устройства замыкания электрических контактов при достижении...

Номер патента: 794208

Опубликовано: 07.01.1981

Авторы: Мамаджанов, Тарханов

МПК: E21B 47/02

Метки: инклинометр

...4 и 5 (фиг, 1) по поверхности телесного угла, образующие которого определяются максимальным вертикальным углом скважины, установлены шесть герконов 13 - 18, каждый из которых размещен в плоскости, соответствующей обмотке статора (геркон 13 под обмоткой 7, геркон 14 под обмоткой 8, геркон 15 под обмоткой 9, 1 еркон 16 под обмоткой 10, геркон 17 под обмоткой 11, геркон 18 под обмоткой 12). Обмотки 7 - 12 включены встречно в две трехфазные параллельные звезды, каждый из герконов соединен накоротко с соответствующей обмоткой. Диаметр ротора 3 меньше внутреннего диаметра статора 6 на величину, определяемую максимальным вертикальным углом отклонения.Принцип действия инклинометра заключается в следующем.При строгом вертикальном размещении...

Номер патента: 794209

Опубликовано: 07.01.1981

Авторы: Жучкова, Казак, Кеменов, Михалицын

МПК: E21B 47/02

Метки: горной, угловнаклона, элементов

...элементов, попарно расположенных во взаимно перпендикулярныхплоскостях на расстояниях, не превышающих диаметра шара.О На фиг. 1 показано предлагство, продольный разрез; нарез А - А фиг. 1.Устройство состоит из осно2, электрических преобразоваизмерительных элементов, ввиде упругих пластин 3 в иских мостов 7 - 10. На пластклеены тензорезисторы, по дО стороны пластины. Тензорези794209 Формула изобретения иг оставитель М. Смнттен Тех ед А. Камышннков Редактор Ж. Рожкова Р а Корректоры: В. Нам н А. СтепановаЗаказ 46/4 Изд.158 Тираж 634НПО Поиск Государственного комитета СССР по делам нзоб 113035, Москва, Ж, Раушская наб д. 4/5 Подписное еннй н открытийнпография, пр, Сапунова пластины включены по мостовой схеме (нафиг. 1 и 2 не...

Номер патента: 794210

Опубликовано: 07.01.1981

Авторы: Благовещенский, Китманов, Фионов

МПК: E21B 47/02

Метки: ин-клинометра, наклона, угла

...другого чувствительного элемента с отрицательным знаком деформации (сжатие), преобразователь имеет рабочую область характеристики в диапазоне углов 0 - 90, если же последовательно включены тензорезисторы чувствительных элементов с одноименным знаком деформации, рабо794210 фиг.Ю чая область характеристики преобразователя лежит в диапазоне углов 90 в 1,На фиг. 1 изображен преобразователь угла наклона; на фиг. 2 - схема соединениятензорезисторов для измерения углов в диапазоне 0 - 90; на фиг. 3 - то же, в диапазоне 90 - 180.Преобразователь состоит из чувствительных элементов 1 и 2, выполненных в видеконсольно заделанных упругих пластин с 10грузом на свободном конце и с наклеенными у места заделки тензорезисторами, работающими на растяжение...

Номер патента: 794211

Опубликовано: 07.01.1981

Автор: Юшков

МПК: E21B 47/02

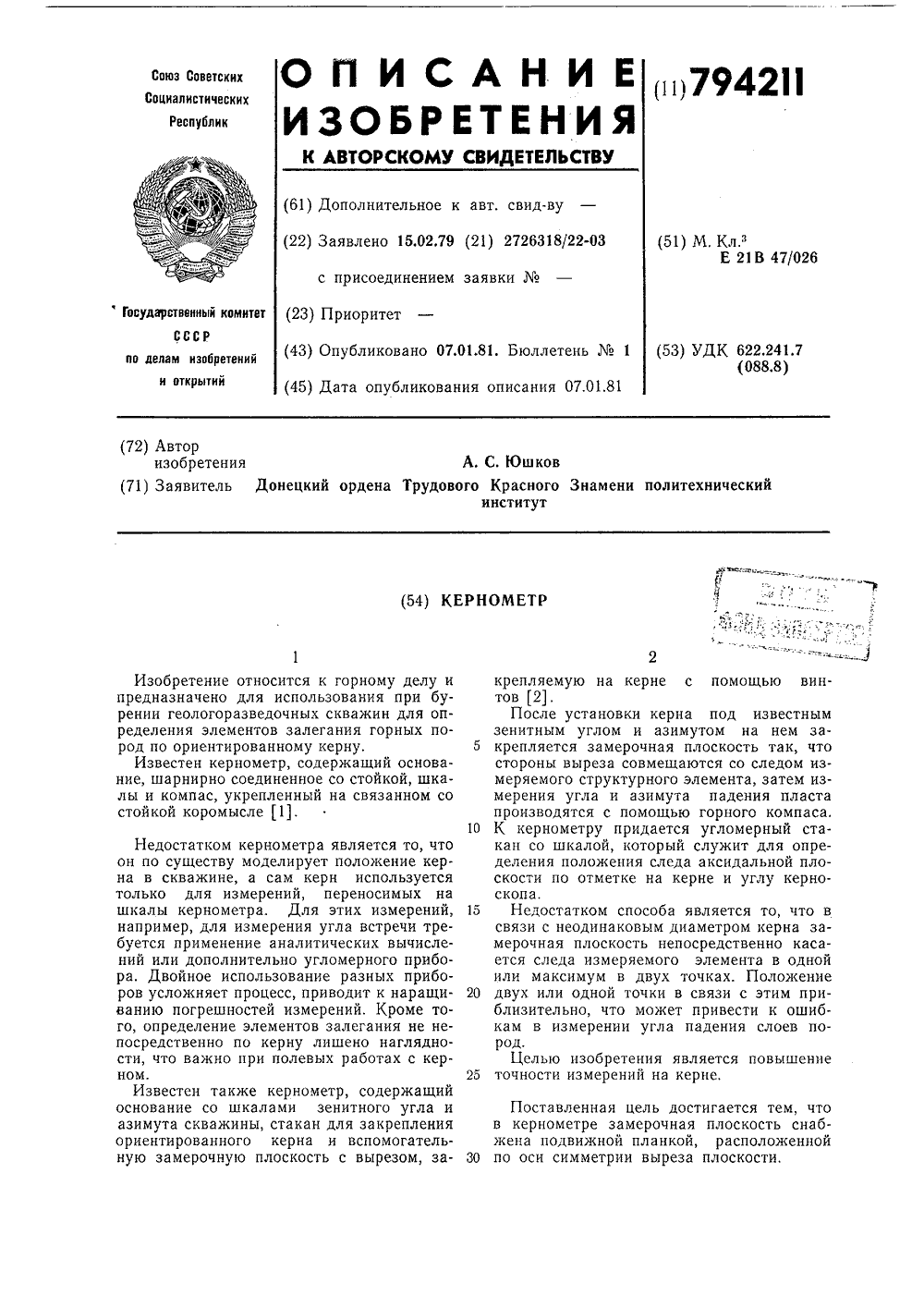

Метки: кернометр

...имеет шкалу 15 апсидальных углов (углов керноскопа), причем нулевая отметка 16 шкалы 15 расположена в осевой плоскости, перпендикулярной оси вращения 3 стакана 4. На кронштейне 17 замерочной плоскости 9 подвешен измерительный узел, содержащий компас 18 и шкалу углов падения 19, Шкала 19 расположена в плоскости, проходящей через ось симметрии замерочной плоскости 9 и перпендикулярной этой плоскости.На стороне хомута 7 диаметрально противоположной стойке 8 в плоскости, проходящей через ось симметрии замерочной плоскости 9, шкалы 19 и стойки 8, нанесена метка 20. Подвижная часть основания снабжена указателем азимутов 21, а стойка 2 - указателем зенитных узлов 22,Для закрепления керна разных диаметров в зависимости от диаметра бурения...

Номер патента: 794212

Опубликовано: 07.01.1981

Авторы: Вагин, Меркулов

МПК: E21B 47/06

Метки: глубинный, манометр

...тарированные грузы 8. Полость 7 поршня 5 и полость 9 каретки 6 сообщаются между собой при помощи отверстия 10 в поршне 5. Каретка 6 снабжена диаграммным бланком 11 и направляющим пазом 12.Работает манометр следующим образом.Диаграммный бланк устанавливают в по лость 7 каретки 6 и опускают поршень вместе с кареткой 6 до крайнего нижнег положения, Заполняют корпус манометржидкостью так, чтобы сверху осталась воздушная подушка. Затем поднимают поршень 5 до крайнего верхнего положения. При этом жидкость перетекает из полости 7 в полость 9 через отверстие 10, выполненное в поршне 5, а перо 3 проводит на диаграммном бланке 11 линию, соответствующую отсутствию давления, В полость 7 поршня 5 помещают тарированные грузы 8, которые при...

Номер патента: 794213

Опубликовано: 07.01.1981

Авторы: Багов, Кузьмичев

МПК: E21B 49/00

Метки: вытеснения, горной, исследования, капиллярного, нефтииз, образца, породы, про-цесса

...давления и скорости капиллярного вытеснения 10нефти водой из образца горной породы состоит в следующем.В камеру 1 с кернодержателем, содержащую нефтенасыщенный образец 2 горнойпороды, заливают воду. С этого момента 15начинается процесс самопроизвольного капиллярного вытеснения нефти водой. Дляопределения скорости капиллярного вытеснения нефти водой в измерительную трубку7 заливают нефть до нулевой отметки и насосом 8 нагнетают в нее воздух до давления Рь При таком противодавлении Р поскорости повышения уровня нефти в измерительной трубке 7 определяют скоростькапиллярного вытеснения нефти водой из 25образца горной породы.Очевидно, что при противодавлении втрубке 7, равном атмосферному, скоростькапиллярного вытеснения нефти из образца...

Номер патента: 794214

Опубликовано: 07.01.1981

Авторы: Аншин, Рыжов

МПК: E21B 49/00

Метки: водонасыщенных, коэффициентафильтрации, пористых, породах, пройденных, пьезопроводностив, скважиной

...труб (на чертеже они не показаны) нагнетается пластовая жидкость в пакеры 4 и пакеры 7, установленные для предотвращения возможных перемещений жидкости в пространстве между внешней поверхностью корпуса-трубы 2 и внутренней поверхностью обсадной трубы-фильтра скважины.Как видно из чертежа, три пакера 7 размещены так: два - в пространстве между фильтрами 8 и датчиками давления 9, и один между датчиками давлений 9. Затем с помощью насоса 5 через один из фильтров 8 нагнетается, а через другой фильтр 8 откачивается пластовая жидкость. Одновременно с началом нагнетания - откачки начинает регистрироваться в двух точках водонасыщенного пласта с помощью датчиков давлений 9 разность давлений созданного гидравлического поля и количество жидкости,...

Номер патента: 794215

Опубликовано: 07.01.1981

Авторы: Блейх, Сухоносов, Тетерин

МПК: E21B 49/00

Метки: испытания, пластов

...внутритрубного пространства над и под клапаном 1,При достижении инструментом забоя приступают к испытаниям, в данном случае - к вызову притока и снятию кривых восстановления давления.Для вызова притока необходимо открыть запорный 1 и приемный 2 клапаны и закрыть уравнительный клапан. Для этого производят механическое нагружение инструмента массой бурильных труб, что приводит к перемещению верхней части 3 относительно нижней части 5 за счет перемещения хвостовика 4 в полости Б по штоку 12, герметизированному элементом 14.На определенной глубине опускания хвостовика в полости Б торец поршня 6 достигнет торца штока 12 и при дальнейшем приложении нагрузки их взаимодействие приведет к преодолению усилия поджатия к хвостовику 4 поршня 6 и...

Номер патента: 794216

Опубликовано: 07.01.1981

Авторы: Васенева, Домаховский, Сафронов

МПК: E21B 4/14

Метки: буровой, снаряд

...погружной 25 пневмоударник 1, бурильные трубы 2, кпервой из которых присоединен пневмоударник 1, стопор 3, выполненный в виде кольца, трубчатый элемент 4, который установлен с возможностью осевого переме щения на первой от погружного пневмо 794216ударника бурильной трубе 2. Снаряд имеетперегородки 5, например, сегментовиднойформы, которые жестко закреплены натрубчатом элементе. Пружина 6 размещенана бурильной трубе 2 между погружным 5пневмоударником 1 и трубчатым элементом 4.На чертеже изображены также скважина 7 и передний патрон 8,Буровой снаряд работает следующим об ОразомПри бурении трубчатый элемент 4 прижат к стопору 3 пружиной 6. Это обеспечивает вращение вместе с бурильной трубой 2 трубчатого элемента 4 и жестко закрепленных...

Номер патента: 794217

Опубликовано: 07.01.1981

Авторы: Бурдюгов, Власов, Прохоров, Харитошин

МПК: B25D 17/12, E21B 1/00

Метки: перфоратор, пневматический

...глушения низкочастотного шума при выпуске из перфоратора отрабо танного сжатого воздуха.Поставленная цель достигается тем, что в теле корпуса выполнены резонаторные камеры с увеличивающимися в направлении холостого хода поршня объемами, которые 25 сообщены с радиальными глухими углублениями.На фиг. 1 показана схема перфоратора; на фиг, 2 - резонаторные камеры.Пневматический перфоратор илиндр 1 с передней 2 и задней 3 по лПри холостом ходе поршень 4 открывает радиальные поперечные углубления 5 и сообщенные с ними резонаторные камеры 6 в передней полости 2 цилиндра 1. Возникающая в результате перепада давлений звуковая волна проходит через углубления б и резонаторные камеры 6. Высокочастотные и среднечастотные составляющие шума...

Номер патента: 794218

Опубликовано: 07.01.1981

Авторы: Бергельсон, Нестеренко, Федоскина, Холявченко

МПК: B25D 17/12, E21B 1/00, E21B 6/04 ...

Метки: бурильнойустановки, снижения, шума

...на салазках 2 и заключенную в разъемный звукоизолирующий корпус 3 с звукопоглотителем 4 и конусным фланцем 5, хвостовик 6, буровую штангу 7 20 с резьбой 8. На конце штанги укрепленакоронка 9 и выполнена лыска 10 под ключ, Штанга охватывается трубчатым кожухом 11 с передней втулкой 12, задней съемной втулкой 13 и конусным фланцем 14 для 25 присоединения трубчатого кожуха 11 к конусному фланцу 5 разъемным хомутом 15.Промежуток между штангой 7 и трубчатым кожухом 11 заполнен звукопоглотителем 16, Податчик 17 оснащен приводом подачи ЗО 18, буронаправителем 19 и упором 20,794218 Формула изобретения Составитель О. СобинРедактор В. Большакова Тс.;рсд А. Камышникова Корректоры: В. Нами А. Степанова Заказ 46/13 Изд.158 Тираж 63 НГО Поиск...

Номер патента: 795511

Опубликовано: 07.01.1981

Авторы: Тьерри, Эдвард

МПК: E21B 3/04

Метки: potopa, буровой, столе, трубна, удержания, установки

...корпусе выполнены каналы 17 и 18, служащие для подачи рабочего агента под давлением, приводящего в действие управляющий узел 12, установлены обрат ные клапаны 19, 20 и эластичные мембраны 21, 22, соответствующие кольцевым канавкам 13, 14 поворотного корпуса. Уплотняющие элементы 23, 24 предотвращают засорение коль О цевого зазора между неподвижным корпусом 1 и элементом 6 поворотного корпуса.Обратные клапаны 19, 20 (фиг. 6) имеют одинаковые констРукции и содержаткорпус 25 с радиальным каналом 26, запорный элемент 27 и пружину 28. Каналы 17, 18 сообщаются с полостями неподвижного корпуса 1 пе- рекрытыми соответственно эластичными мембранами 21, 22 и с полостью 29 соответствующего обратного клапана. Полости кольцевых канавок 13,...

Номер патента: 795512

Опубликовано: 07.01.1981

Авторы: Жорж, Честер

МПК: E21B 33/03

Метки: гибкогокабеля, подводной, подключения, станции

...12, когда последний соединен с судном 10, а рама 6 находится в процессе опускания к подводной станции 1. 65 Кабельное гнездо 14 имеет Т-образный наконечник 28, вставляющийся соскольжением в гильзу 22. Хвост наконечника снабжен кольцом 29, котороесцепляется с кольцом 30. Кабельноегнездо закрепляется в нижней частигильзы с помощью болтов 31,Разъем 32 Придерживается в контакте с наконечником 28 при помощиемкости 33, наполненной тяжелым материалом, например, свинцом. Между емкостью и разъемом возможна установка барабана 34, с которого можно размотать соответствующую длину кабеля для подключения к оборудованию надводной станции.Рама 6 опускается вдоль направляющих тросов 8, разматывая кабель 12 сбарабана 11, при помощи колонны буровых штанг...

Номер патента: 796379

Опубликовано: 15.01.1981

Авторы: Горбатов, Черненко

МПК: E21B 10/00

Метки: агрегат, восстающихвыработок, проходки

...24 поступает в поршневую полость пневмоцилиндров 9, штоки 10 которых прижимают к стенке выработки направляющие ролики 11. В это же время о воздухопроводам 24 и 25 сжатый воздух поступает в золотниковое устройство 20 и через него и воздухопровод 27 в штоковую полость напорного домкрата 16, а поршневые полости .напорного домкрата 16 и распорных силовых пневмоцилиндров 13 через воздухопроводы 26, 28 и золотниковое устройство 20 соединены с атмосферой. В это время поршни 14 распорных силовых невмоцилиндров 13 и башмаки 15 не выдвинуты, так как давление сжатого воздуха в поршневых полостях силовых пневмоцилиндров 13 отсутствует. Таким образом, сжатый воздух по воздухопроводам 24 и 25, поступает в эолотниковое устройство и через него в...

Номер патента: 796380

Опубликовано: 15.01.1981

Автор: Гаранько

МПК: E21B 15/02

Метки: буровойустановки, гидроподъемник, подводной

...31 для фиксации сепаратора, шарики 32 для заклинивания бурильной трубы и . пружины 33. Бурильная труба 5 через буровой механизм 6 связана с тросом 34 судовой лебедки.Устройстно работает следующим образом.Перед спуском устройство приводят в положение, показанное на фиг.1. Количестно кристаллов 23 выбирают таким, чтобы полное их растворение и срабатывание клапана 15 произошли после окончания бурения. Устрой-. ство на тросе 34 опускают на дно и производят бурение.При полном растворении кристаллов 23 золотник 20 перемещается вкрайнее левое положение и отверстие 18 сообщается с гидросферой и вода через гидрораспределитель 13 о трубопроводу 12 поступает в поршневыеполости гидроцилиндров 7.Под действием гидростатического : давления поршни 8 со...
