E21B — Бурение грунта или горных пород

Номер патента: 717311

Опубликовано: 25.02.1980

Авторы: Алимов, Туровский, Фролов

МПК: B25D 13/00, E21B 1/22

Метки: бурения, ударник, электромагнитный

...пружины в радиальном направлении и уменьшению срока службы, а следова тельно, снижению надежности электромагнитного ударника. Это достигается тем, что в бойкевыполнена дополнительная полость,а хвостовик инструмента имеет направляющую, на которой расположена возвратная пружина, установленная с я возможностью осевого перемещения вдополнительной полости бойка и спертая на торцовую поверхность хвосто вика инструментаНа чертеже изображена принципиальная схема электромагнитного ударника,Электромагнитный ударник имеетнамагничивающую катушку 1, заключенную в неподвижном магнитопроводе 2,15 боек 3, возвратную пружину 4, хвостовик инструмента 5 с направляющей б,В теле бойка 3 выполнена дополнительная полость 7, Пружина 4 оперта наторцовую...

Номер патента: 717313

Опубликовано: 25.02.1980

Автор: Кузнецов

МПК: E21B 6/04

Метки: буровая, гидравлическая

...увеличении давления в напорном трубопроводе 16 ирабочей камеры 11, соответствующемзаклиниванию бурового инструмента,плунжер 8 автомата режима работы перемещается вправо до отказа и допол 5 О нительная кольцевая проточка 22плунжера 8 становится напротив крайнего левого отверстия 21 При этомжидкость под давлением поступает отнапорного трубопровода 18 через это-у отверстие в дополнительную кольцевуюпроточку 11, центральную кольцевуюполость 10 в крайнее правое отверстие 21 в левую торцоную полость золотникового распределителя, Это положение соответствует максимальной-6 О частоте ударов и минимальной энергииудара. Именно этот режим буренияявляется оптимальным с точки зренияликвидации заклинивания бурового инструмента. После ликвидации...

Номер патента: 717315

Опубликовано: 25.02.1980

Авторы: Барилович, Барсуков, Борисенко, Кучма, Стариков, Супрун, Шаповалов

МПК: B25D 9/00, E21B 1/30

Метки: механизм, пневматический, ударный

...воздух через окно 5 поступает в кольцевую полость 12. По каналу 13 сжатый воздух идет в верхнююполость 14, Поршень-ударник б поддавлением сжатого воздуха начинаетдвигаться вниз - происходит рабочийход. В это время сжатый воздух изнижней полости 15 цилиндра 1 черезвыхлопное окно 2 выходит в атмосферу.При дальнейшем движении поршень-ударник б перекрывает выхлопное окно 2,а оставшийся в нижней полости 15 возФормула изобретения ЦНИИПИ Заказ 9790/4Подписное 71731дух начинает сжиматься и через каналы 3 и 16 действует на левую половину клапана 8. В конце Рабочего хо-.да поршень-ударник 6 открывает выхлопное окно 2, через которое сжатый воздух из верхней полости 14 выходит ватмосФеру. На левую половину клапана8 со стороны канала 16...

Номер патента: 717316

Опубликовано: 25.02.1980

Авторы: Акулов, Белан, Гаврилов, Звягин, Сухоруков

МПК: E21B 21/18

Метки: буросбоечных, машин, пылеулавливающее

...клапанами, каждый из которых состоит издвух створок 2, открываемых и закрываемых гидродомкратами 3 по сигналу датчиков 4, 5, б, 7 положенияопорных Фонарей буровогостава. Створки 2 передвигаются по направляющим8 и имеют отверстия для пропуска -бурового става 9. Отверстия снабженырезиновыми манжетами 10. Для предотвращения просыпания пыли и штыбамежду корпусом и устьем скважиныйспользуется гофрированная оболочка11 с пружинами 12, опирающаяся наверхнюю часть корпуса. Соедииениекорпуса со стойками 13 осуществляется с помощью зажимов,14, Устройствоимеет опорный Фонарь 15.Устройство работает следующимобразом, 20При бурении опорный фонарь 15 отклоняет педаль нижнего датчика 7,который подает сигнал на распределитель, управляющий работой...

Номер патента: 717317

Опубликовано: 25.02.1980

Авторы: Болотов, Лактионова, Смолыш

МПК: E21B 21/015

Метки: бурении, пыли, скважин, улавливания

...из пыле" отводного патрубка 1, внутренней телескопической трубки 2, втулки 3, буровой штанги 4, наружной телескопической трубки 5 с полой сферической поверхностью б, гайки 7, стопора 8, стопорного паза 9, переднего герметизатора 10 с герметизатором устья скважины 11 и хомутом 12, буровой коронки 13, ограничительной конусообразной поверхностью 14 .и выреза 15.717317 ИИПИ Заказ 970/4 ираж 62 Подписное лиал ППП Пате Ужгород, ул. Ж Проектная,Устройство работает следующим образом.Сначала на наружную телескопическую трубку 5 одевается гайка 7 так, чтобы ее резьбовая часть была направлена в сторону сферической части, Затем в наружную телескопическую трубку 5 вставляют внутреннюю телескопическую трубку 2, к которой приварен пылеотводной...

Номер патента: 717320

Опубликовано: 25.02.1980

Авторы: Брюхов, Дульцев, Судаков, Фролов

МПК: E21B 17/06

Метки: буровых, замковое, соединение, штанг

...1 с наружной канавкой 2 ипрорезью 3, закрепленный на конце.штанги 4. Муфта 5, имеющая осевоеотверстие 6, конгруэнтное хвостовику1, основное боковое отверстие 7, дополнительное боковое отверстие 8 закреплена на конце штанги 9,Фиксатор замкового соединениявыполнен в виде стакана 10, пружины11 и толкателя 12, установленного внаправляющей втулке.Стакан 10 установлен в основномбоковом отверстии 7 муфты 5 с возмоя 1нббтья взаимодействия с наружнойканавкой 2 хвостовика 1, Один конец толкателя 12 жестко соединен состаканом 10, а другой конец вместес направляющей втулкой 13 размещенв дополнительном боковом отверстии8 муфты 5, причем направляющая втулка 13 жестко Соединена с муфтой 5стопорным кольцом 14. Хвостовик 1 истакан 10 имеют...

Номер патента: 717322

Опубликовано: 25.02.1980

Автор: Ковальский

МПК: E21B 17/03

Метки: буровой, перфоратором, соединения, штанги

...поверхность, упругий элемент 2, втулку3, выполненную с окнами 4 и 5, распорный элемент 6, размещенный в окне 4 и стопорный палец 7. Корпус1 с помощью кольца 8 и крышки 9установлен на направляющей втулке 10,имеющей окно 11, которое вместе сокном 5 втулки 3 и полостью корпуса 1 образует паз, в котором размещен стопорйый палец 7. Буровая штанга 12 установлена в направляющейвтулке 10, с помощью которой устройство соединено с хвостовиком перФо717322 Устройство для соединения буровойштанги с перфоратором, содержащеекорпус с расточкой, направляюшуювтулку с окнами, распорный элементв виде цилиндробисферического роликаи упругий элемент, о т л и ч а ющ е е с я тем, что, с целью повышения долговечности буровой штангиза счет снятия в...

Номер патента: 717323

Опубликовано: 25.02.1980

Авторы: Богомолов, Начев, Сафохин, Цехин, Щербаков

МПК: E21B 10/26, E21B 7/28

Метки: обратного, расширитель, хода

...21 сопряжения. Между выступом20 и корпусом 9 укреплен упругийэлемент 22,Верхний корпус 9, а вместе с ними нижний корпус."4 имеют возможностьосевого перемещения относительностойки 10 за счет шлицевого соединения 23Ограничителем осевого перемещениястойки 10 внутрь корпуса 9 служитбурт 24, расположенный на стойке 10,Закручивая гайку 1). с которойсвязаны тяги 12, устанавливаетсяфонарь на нужный диаметр скважиныс необходимым тормозным усилием, которое обеспечивает Функционированиерасширителя,При установке фонаря на необходимый диаметр скважины происходитпервоначальное сжатие упругих эле"ментов 16. Расширителю обратного хода вращение и поступательное перемещение передается от буровой машиныпо буровому ставу приводному валу 1,от которого...

Номер патента: 717324

Опубликовано: 25.02.1980

Авторы: Калинников, Машихина, Орлов, Палий, Смелянский, Фадеев

МПК: E21B 3/00

Метки: горных, массиве, пород, прорезания, щелей

...стыковочными узлами снабжены все соединительные секции, каретка, конический и цилиндрический редукторы. Стыковочный узел состоит из кулачковой муфты 13, центрирующих конусов 14 и 15, один - с пазами 16, а другой - с выступами 17 и стягивающей накидной гайки 18. При сборке центрирующий конус 14 встав- ляют в конусообразную выемку 15 так, чтобы выступы 17 вошли в соответствующие пазы 16. Накидной гайкой 18 обе секции плотно стягиваются. Такая конструкция стыковочного узла гарантирует жесткость сборной конструкциивсего устройства и обеспечивает прорезку щели заданной глуби ны с неизменной ее ориентировкой в пространстве. Вал 19 вставлен в эажимной патрон 20. Редуктор 2 имеетконические шестерни 21 и 22. Вода поступает на диск через...

Номер патента: 717369

Опубликовано: 25.02.1980

Авторы: Алейников, Буторин, Олейниченко, Спиридонова, Сторчак

МПК: E21B 21/00, E21F 5/00

Метки: бурения, газодинамических, пластах, скважин

...клапаном 2, герметизатор 3 устья скважины с выкидным патрубком, буровой 4 и шламовый 5 насосы, емкость 6 промывочного агента, отстойник 7.Устройство работает следующим обра7 вого насоса 5, работающего в противотоке с буровым насосом 4. При наращивании става 1 буровой насос 4 выключают, оставляя в работ. шламовый насос 5, предварительно подключив его всасывающий патрубок к патрубку емкости 6 с промывочным агентом и изменив режим его работы, Производительность и давление, развиваемые при этом шламовым насосом 5, выбирают из условия сохранения постоянного давления промывочного агента и полости скважины при имеющйхся утечках его в окружающий массив,Чтобы возобновить процесс бурения, вновь включают буровой насос 4, всасывающий патрубок...

Номер патента: 717685

Опубликовано: 25.02.1980

Авторы: Гофман, Петренко, Резник

МПК: E21B 17/10, E21B 47/00, G01V 1/52 ...

Метки: акустического, каротажа, прибора, скважинного, центрирования

...помощью шарниров, расположенных вторым ярусом иа направляющих втулках основного блока, причем шарниры второго яруса сме щепы на каждой втулке вверх или вниз на равные расстояния относительно шарниров, крепя. щих рессоры основного блока. Использование менее жестких рессор, достигаемое в такой конструкции, уменьшает силу трения от оказываемого рессорой давления, что уменьшает уровень акустического шума при движении прибора в скважине. Возможность маневрирования числом рессор основного и дополнитель. ного блоков без нарушения условий качественного центрирования позволяет производить каротаж в скважинах различного диаметра, т,е. повышает универсальность устройства,На чертеже изображен общий вид предлагаемого устройства. 4Цснтрирующее...

Номер патента: 718597

Опубликовано: 29.02.1980

Авторы: Калашников, Мальцев, Степанов, Шилов

МПК: E21B 21/015

Метки: бурении, отвода, пыли, шпуров

...в виде колец, соединенных между собой струнами, цилиндрической пружины и звеньев, размещенных на струнах и жестко соединенных с эластичной оболочкой.5 На чертеже изображено устройство дляотвода пыли при бурении шпуров, общий вид. ,1Устройство состоит из герметизатора 1устья шпура, пылеприемника 2 с пылеотво дящим патрубком 3, цилиндра 4 для соединения пылеприемника с герметизатором 1 устья шпура и нижнего опорного кольца 5, в котором при помощи винтов 6 закреплены нижние концы струн 7, Звенья 8 жестко скреплены с герметизатором устья шнура 1 и надеты на нижнюю половину струн 7, верхние части которых пропущены через промежуточное опорное кольцо 9, пружину 10 и закреплены в верхнем опорном коль це 11.Устройство работает следующим...

Номер патента: 720105

Опубликовано: 05.03.1980

Авторы: Агаларов, Керимов, Шнейдеров

МПК: E21B 33/13, E21B 7/20

Метки: буронабивные, образования, сваи, скважин

...обратным клапаном14 собирается со всеми остальными частями устройства - хвостовиком 3, опорной пятой 4, упорным подшипником 5,ограничителем 6 уплотцительными манжетами 7 и 8. и сцепной кулячковойполумуфтой 10, после чего крепится книжнему концу анкера (обсадной трубы)2, Затем на нижний конец ступенчатогопромежуточного элемента навинчивяетсябуровой инструмент 9 и анкер устанавливается на точке производстве работ,Последующими технологическими опера-.циями во внутреннюю полость анкера 2вводится бурильная колонна 12, оканчи -веюшяяся кулачковой сцепцой полумуфтой11. Бурильная колонна 12 при помощиприспособления 13 центрично садитсяня промежуточный ступенчатый элемент1, Медленным вряцением бурильной колонны 12 вводят в зацепление кулячковые...

Номер патента: 720129

Опубликовано: 05.03.1980

Авторы: Безпяткина, Давиденко, Иванов, Плохоцкий

МПК: E21B 7/02

Метки: бурения, горизонтальных, скважин

...коробк. скоростей 2 с Вигателем 3 и вспомогательной лебедки :.Рама устройства выполцега из двух направляющих скалок 5, жестко соединенц.хОмежду собои по концам неподвижны ии траверсами 6 и 7, снабжен;ымц ходгзь)и ко. лесами 8.Устройство закрепляет; и -) работе сваГцми 9 на ОТКОсе земляного Г:.,:.а.На концах задней траверсы 7 поворотно закреплены вилки 10, в которых подвижно размещены опорные стойки 1, связанные внизу через шаровые царниры 12 с опорными башмаками 13, закрепляемыми ня откосе земляного полотна сваями 9. Еерхцие концы опорных стоек 11 жестко связаны поперечной балкой 14, образуя ОВГ)рот:,у 0 в вертикальной плоскости раму.Канат с барабана вспомогальной лебедки 4, устшювленной на подвижном вращателе 1, проходит по...

Номер патента: 720130

Опубликовано: 05.03.1980

Авторы: Киреев, Неборский, Овчинников, Цырятьев

МПК: E21B 7/02

Метки: буровой, надувное, укрытие, установки

...внизууплотнением 18. При помощи катенарногопояса 19 оболочка 2 прикреплена к опорному контуру 20.Внутреннее пространство надувного укрытия сообщено при помощи патрубка 21 степлогенератором и вентилятором 22.Для монтажа надувного укрытия под основанием вышки 4 укрываемой буровой установки разбивают место под опорный кон-, тур конической оболочки 2, По периметру этого контура с равномерным шагом вбиваются анкеры 23.Вышка 4 опускается в горизонтальное положение. В верхней ее части закрепляютсярастяжки 5. На опорное кольцо 3 вышки 4буровой установки с помощью шнуровки крепятся лепестки чехла 6. Колпак 1 и коническая оболочка 2 соединяются петельнодвухрядным швом 13 путем последовательного нанизывания одной петли на другую, Коническая...

Номер патента: 720131

Опубликовано: 05.03.1980

Авторы: Бузинов, Горин, Калинин, Порошин, Сидоров, Уманчик

МПК: E21B 15/00

Метки: бурения, буровой, кустового, основание, скважин, установки

...8, и тележки 5 разгружены. Гидравлические толкатели 12 находятся в положении, показанном на фиг. 3. После окончания бурения скважины в штуцеры 13 гидротолкателей 12 подается рабочее давление, штоки гидротолкателей начинают перемещаться, увлекая за собой тележки 5. Тележки 5, перемещаясь по рельсам 4 опорных ферм 3, поворачивают силовые звенья 8. Силовые звенья 8, поворачиваясь в шарнирах 7 и 9, создают распор между опорными 3 и промежуточными 2 фермами, приподнимая основание над опорными фермами 3,После того как усилие, развиваемое гидротолкателями 12, превзойдет силы трения, начнется перемещение тележек 5 и вместе с ними основания относительно опорных ферм 3 на величину хода поршня гидротолкателей. Гидротолкатели 12 отсоединяются...

Номер патента: 720132

Опубликовано: 05.03.1980

Авторы: Воробьев, Левин, Оловянишников, Степанов, Штамбург

МПК: E21B 17/02, E21B 41/00, G01N 3/02 ...

Метки: замковых, износ, испытания, резьб, стенд

...лдлицителем 12, и неподвижную р;1 му 22, смцтировапную на колоннах Э.Стекл работает по двум режимам; руч ,1 ому от кнопочного управления и полуавтоматическому в зависимости от величины давления в гндроцилиндрах 9 контрольцогэ устпойства.Насосная станция стенда, создава 51 дав- ЛЕНИ; В СИСТЕМЕ МаЛОГО ДВИГатЕЛЯ, ОСУЩЕСтгЯ цляе" вращение верхнего узла захватя 6, з;1 ви 1 чивая ниппель в муфту. При завингнва)1 ии муфта 10 воспринимает реактив 11 ый мол)Он) и через клинья 5, поворотный :сорпус 7 с;печами 8 взаимодействуют со 1 пто сами Гидроцилиндров 9 контрольного 25 у,тройства, создавая в них давление.1 рп опредслешп)м моменте свинчивания В гидроцилиндрах создается необходи,чое 1 НВЛс НИС, КОтОрОЕ ЧЕРЕЗ ЗОЛОтцИКИ ОКЛК)- 1:1 ст...

Номер патента: 720134

Опубликовано: 05.03.1980

Автор: Пасечник

МПК: E21B 17/10, E21B 19/24

Метки: центратор

...и шарнирно связаннымп между собой.4 а фиг. 1 изображен центратор; на ф и 3 разрезы А А и Б - Б фиг. 1.Центратор состоит из корпуса 1, четырех центризуюцих рядов кулачков 2, обоймы медных прокладок 3, чеки 4, двух центральных стержней 5 и бв радиальные выточки ко серых заведены плечики центрирующих кулачков 2. Стержни 5 и 6 взаимосвязаны посредством плавающего стакана 7, внутри которого находятся пружины 8 и 9, разделе: ные кольцевым выступом стержня 5. На толкателс 10 установлены двд шарнирно связанных между собой рычага 11 с роликами 2. В верхней части корпуса установлена пружина возврата 13.Центратор работает следующимНд тросу центратор опускается14 и удерживается на ее кромке р7 Я)3 о л з авитель Векред К ПуФриикраек 626...

Номер патента: 720135

Опубликовано: 05.03.1980

Авторы: Гончаров, Петриченко

МПК: E21B 19/02

Метки: колонн, обсадных, прицепное, секций, спуска

...5 с многогранником 6 и хвостовиком 7, узел управления в виде диска 8 с буртиком 9 спирального паза 10 и с эксцентриком 11, захваты 12, пальцы 13 с канавками 14 и опорное кольцо 15.Устройство работает следующим образом.На торец спускаемой секции (на чертежах не показано) устанавливают прицепное устройство кронштейнами 4 против отверстий в спускаемой секции. Переводник 5 под собственным весом провисает, и много720135- г ской Состав,нтель А. ПавлТекред К. нуфричТираж 026дарственного комизобретений иЖ - 35, Раушскант, г, Ужгород, ул. тор М. Демин Редактор Л, Волкоаказ 10184/23НИ ПодлСССРийд, 45Чроектна Ц ИПИ Госу по делам 113035, Москва,лиал П П П Патеитета откры и на гранник 6 выходит из многогранного гнезда 2 корпуса 1. Вращением...

Номер патента: 720136

Опубликовано: 05.03.1980

Авторы: Комаров, Локшин, Опалев, Пугачевский, Чазов

МПК: E21B 43/00

Метки: динамометр, колонне, регистрации, усилий, штанг

...А. Диаметр сдвоенного поршня 8 выполняется меньше диаметра поршня , жестко связан с тягой 2. 39 а Л 5 й, двоенный поршень 8 расположен в двух полостях Б и В, соединенных между собой через пустотелый шток 9, снабженный обратным клапаном 10. На поверхности пустотелого штока 9 нанесена измерительная шкалс. Спятие Отсчета осуществляется через визипое окно 11.Динамометр работает следующим обра- ЗОМ.11 ри появлении в колонне штанг, например, сжимаощих усилий (см. фиг. 1 и 2) тяга 2 перемещается внутрь корпуса 1 динамоетра. Эта нагрузка полностью воспринимается упругими элементами 3. При этом разрезные пружинные кольца 5 тяги проскальзывают косыми срезами в данном направлении покошенным поверхностям фиксирующих колец 6 корпуса, а поршень 7,...

Номер патента: 720137

Опубликовано: 05.03.1980

Автор: Беляков

МПК: E21B 25/00

Метки: колонковый, снаряд

...удара, кг;и. - число заходов винтовой нарезки;1.) - внутренний диаметр внутренней колонкбвой трубы, см;гп - ширина витка винтовой нарезки няплоскости, перпендикулярной осиснаряда, см;200 в минимальное значение пределапрочности твердой горной породына скалывание, кгс/см.На чертеже представлен колонковый снаряд, продольный разрез,Колонковый снаряд состоит из наружного переходника 1, соединенного с наружной колонковой трубой 2, на которой усгяновлено кольцевое долото 3. Внутри наружпой колонковой трубы 2 имеется внутрепняя колонковая труба 4 с внутренним перехдником 5, установленным ня штоке 6.1.ток 6 имеет фигурнуго головку 7 и соединяется с переходником 1 посредством. ш;ицевого соединения 8, а на внутреннем переходнике 5 имеется фигурный...

Номер патента: 720138

Опубликовано: 05.03.1980

Авторы: Болтунов, Самойлов

МПК: E21B 33/06

Метки: приводом

...помощи гидравлики, так и при помощиручного привода, т. е, в этом случае обапривода дублируют друг друга.При использовании ручного привода Вращают по часовой стрелке нажимной винт 7,который перемещается благодаря резьбе вкорпусе 6, упирается в поршень 2 упором 8,заставляя поршень с штоком 3 также перемещаться влево. Таким образом происходитручное закрывание превентора с одновременной механической фиксацией его закры-;,ютого положения. Кожух 9 перемещаетсявместе с винтом относительно корпуса 6также влево, при этом его положение показывает какая операция выполняется закрыто и зафиксировано) при помощи ручногопривода,Для снятия механической фиксации винтвращают против часовой стрелки, он перемещается вправо, а вместе с ним:еремещается и...

Номер патента: 720139

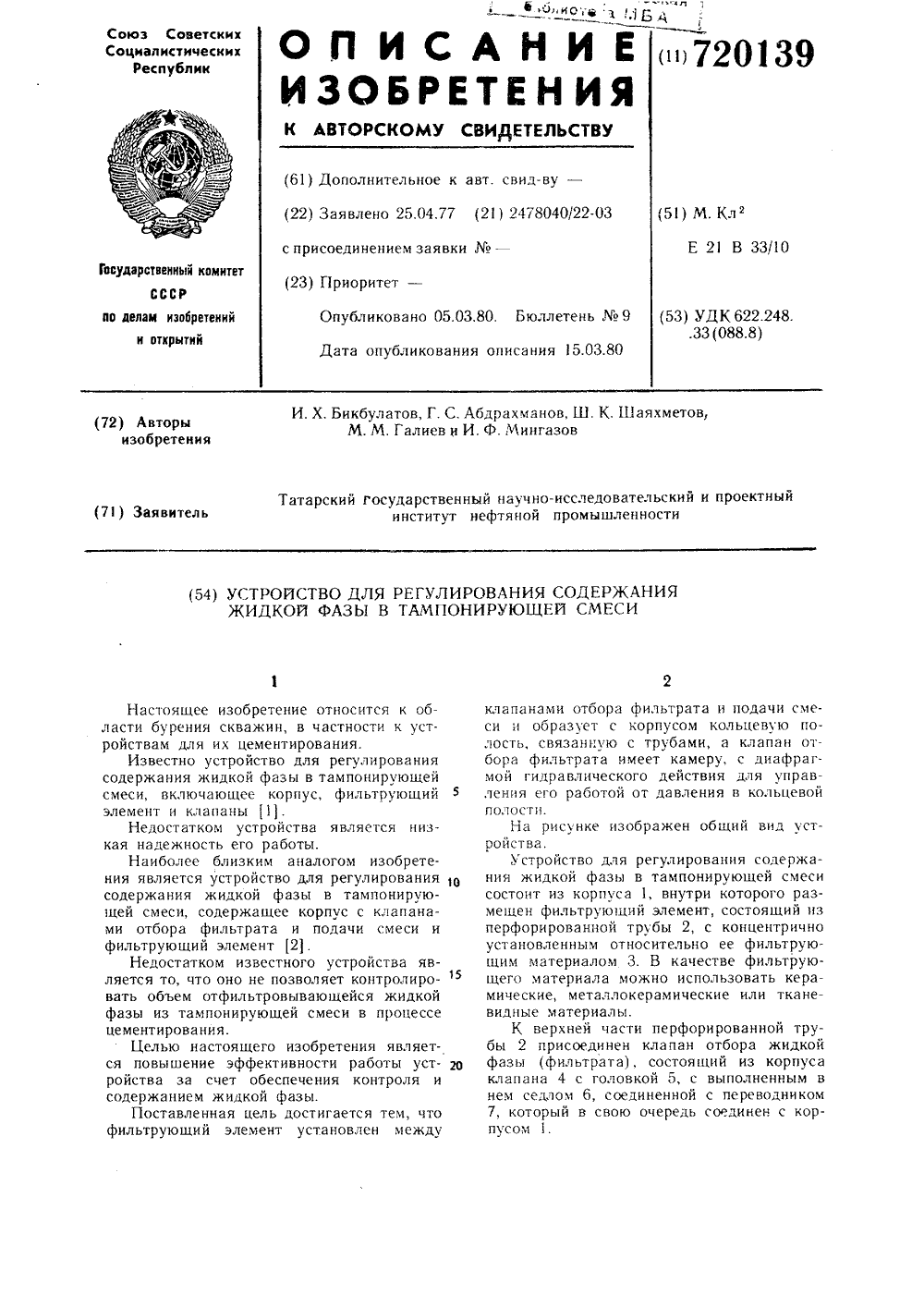

Опубликовано: 05.03.1980

Авторы: Абдрахманов, Бикбулатов, Галиев, Мингазов, Шаяхметов

МПК: E21B 33/10

Метки: жидкой, смеси, содержания, тампонирующей, фазы

...7, который в свою очередь соединен с корпусом 1.3Внутри корпуса Клапана 4 размещенс возможностью осевого перемещения голыйпоршень 8 с пружиной 9, сила сжатий которой регулируется упорной гайкой 10, Верхний конец полого поршня 8 выполнен поформе седла 6 головки 5,Гидравлическая камера 11, образованная поршнем 8, корпусом клапана 4 и го;ювкой 5, сообщена через радиальный канал12 с кольцевой выточкой 13, закрытой эластичной диафрагмой 14. Внутренняя полость15 фильтрующего элемента через систему )вканалов 16 и 1, выполненных в поршне 8,а также8, 19 и 20, в головке 5 и переводнике 7, сообщена с затрубным пространством. К нижней части рерфори рован нойтрубы 2 фильтрующего элемента присоединен клапан подачи смеси, выполненный Ввиде...

Номер патента: 720140

Опубликовано: 05.03.1980

Авторы: Газиянц, Петросов, Сазонов, Смольников, Троицкий

МПК: E21B 43/00

Метки: всасывающего, клапана, ловитель, насоса

...смещения (окружного по диаметру) оПределится величиной проекциц соответствующих бортов фигурцой кацязкц цягоризонтальную плокость.Ловитель работает следующим образом.Для извлечения всась)вающего клапацаплунжер 2 насоса, прикрепленный к низуколонны штянг, поднимают выц)е пружинного кольца 7 и снова опускают вниз. Припрохожленци плуцжера 2 вверх взяимолсйствие ловителя 1 с кольцом 7 не происходит,так как фигурная канавка Выполнена такимОбразом, что при движении плунжера вверхшарик 19, находясь в точках 20 и 21, цедопускает перемещения корпуса 10 ловители. При работе насоса подвижный корпус зафиксирован в своем верхнем положеции - кулачки 13 расперты пружинным кольцом 14, в связи с чем шток 4 свободно входит в сердечник и выходит...

Номер патента: 720141

Опубликовано: 05.03.1980

Авторы: Гусев, Джемалинский, Лесик, Миклин, Овсянников, Саврасов

МПК: E21B 43/114

Метки: перфоратор, скважинный

...перемещения направляющего элемента, на фиг. 3 - сечение А - А фиг. 2.Скважинный перфоратор содержит корпус 1, размещенные в нем полый шток 2, связанный с направляющим элементом 3, и насадку 4. Перфоратор также снабжен связанным с полым штоком механизмом кругового перемещения направляющего элемента и цилиндрами 5 и 6. В цилиндре 5 установлен поршень 7 и его надпоршневая полость 8 сообщена с внутренней полостью 9 полого штока, а подпоршневая полость 10 - со скважиной или с затрубным пространством 11.-к 3Механизм кругового перемещенияправляющего элемента выполнены в ви,связанной с полым штоком зубчатой рейки12 вала 13 и шестерни 14. На валу 13 установлен сферический эксцентрик 15, размещенный в сферическом гнезде 16 напраляющего...

Номер патента: 720142

Опубликовано: 05.03.1980

Автор: Однопозов

МПК: E21B 43/28

Метки: пластов, подземным, растворением, соляных

...с ндклошо горизонтальной скважиной 1 производят посредством гидрорлзрывд соляцого плдстд 2, Интервал сэ для производства гидрорлзрывд выделяют в нижней части .о( ляного пласта 2, Для этого ирещэдриэ ельно бяцмяк обсадных колонн устанлвл)вдют выше контакта соляного пласта 2 и цод - стилающих пород 5 и цементируют колонну. 25ГЕдрордзрь)в осуществляют путем нагнетания рлстворителя в скважины 4 до тех пор, пока образующаяся трещицл це иересечется с каналом скважины 1 и це достигнет величины сечения, достдточ- зп ного для отбора рассола.В процессе дальнейшей отработки производят откачку рассола клк из основной откачной скважины 3, тдк и из вертикальных скважин 4, которые последом- тельно вводят в эксплуатацию в направлении от наклонно...

Номер патента: 720143

Опубликовано: 05.03.1980

Авторы: Донец, Исмаилов, Хамраев

МПК: E21B 47/04

Метки: автоматической, жидкости, регистрации, скважине, уровня

...наблюдении нужны усилитель, счетчик импульсов и индикатор. Если измерения производятся в большом числе скважин, то каждая из них должна быть снабжена аналогичной аппаратурой.Это уменьшает надежность устройс вя в целом и увеличивает затраты по эксплуатации, например, в скважинах, расположенных в труднодоступной местности.Цель изобретения - повышение надежности регистрации и хранения информации Об изменении уровня жидкости в течение длительного периода времени и уменьшение затрат по эксплуатации регистратора.Поставленная цель достигается тем, что электронный блок установлен на поплавке и выполнен в виде последовательно соедиен : ных узла питания, реле времени и коммутатора переключения записывающих магнит ных головок.Неподвижный...

Номер патента: 720144

Опубликовано: 05.03.1980

Авторы: Букин, Гуфранов, Жувагин, Ситдыков, Тюменев

МПК: E21B 47/10

Метки: притока, скважину, флюидов

...на корпусе цилиндром с размещенными в нем порпцями, конусом, уплотнительным эласгичным кольцом, а также подвижно установленными ца торце одного из поршней цилиндра плап 1- ками для взаимодействия с конусом, и датчиками давления, закрепленными на торцах поршня, расположенного в камере корпуса, при этом последний имеет эластичный элемент, образующий камеру, уплотнитсльное кольцо связано с торцом другого поршня цилиндра, а камеры цилиндра и камера. образованная эластичным элементос, сооб. щены с рабочей камерой корпуса и з;)пснс - ны рабочей жидкостью.На чертеже изображено описываемое уст ройство в рабочем положении.Б корпусе 1 устройства размец(: н с Оршень 2 с электроприводом 3 и имеются замкнутые камеры 4 и 5, заполненные...

Номер патента: 720145

Опубликовано: 05.03.1980

Авторы: Гайдуков, Мартьянов, Попов

МПК: E21B 19/16

Метки: буровых, развинчивания, свинчивания, штанг

...фигурный паз 19. Таких пазов при необходимости может быть несколько. Рукоятка 14 отбойного механизма входит в паз 20 рамы 21 бурового станка. Этот паз может быть расположен в корпусе 1 устройства, так как при работе устройство устанавливается на раме бурового станка, жестко закрепляется и пре 1 зращается в единое целое с ней.Выведение стопорной собачки 15 из взаимодействия с пазом 9 при бурении скважины производигся стопором 22, имеющим два рабочих положения. В этих положениях стопор удерживается подпружиненным фиксатором 23. Если паз 24 стопора повернут в сторону собачки, то последняя взаимодействует с пазом 19 центратора, а если стопор повернут к собачке цилиндрической поверхностью, то она не входит в паз 19,Устройство работает...

Номер патента: 720146

Опубликовано: 05.03.1980

Авторы: Докукин, Дранников, Ламбров, Сафонов, Черняк, Шилов

МПК: E21B 3/00, E21B 7/04

Метки: исполнительный, орган, управляемый, шнекобуровой

...поступавшего от пилот-бура 3, и препятствует попаданию штыба внутрь исполнительного органа.Датчики 24 и 25 скрытой границы порода-уголь, контролирующие естественную радиоактивность угля и вмещающих пород, установлены в корпусе пилот-бура 3, В случае необходимости могут быть установлены дополнительные датчики, контролирующие естественную радиоактивность угля межскважинных целиков.Датчик 24 уголь-порода, ориентированный относительно кровли 5, и дат 1 Ик 25 порода-уголь, ориентированный относительно почвы 4, через электронно-преобразующий блок 26 (фиг. 2), электрогидропреобразователи 27 и 28 связаны соответственно с гидроцилиидрами 8 и 7 управления выемочного рабочего органа 2 относительнс кровли 5 и почвы 4.Исполнительный орган...
