Способ формирования и приема сигналов телеуправления автономным скважинным прибором
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

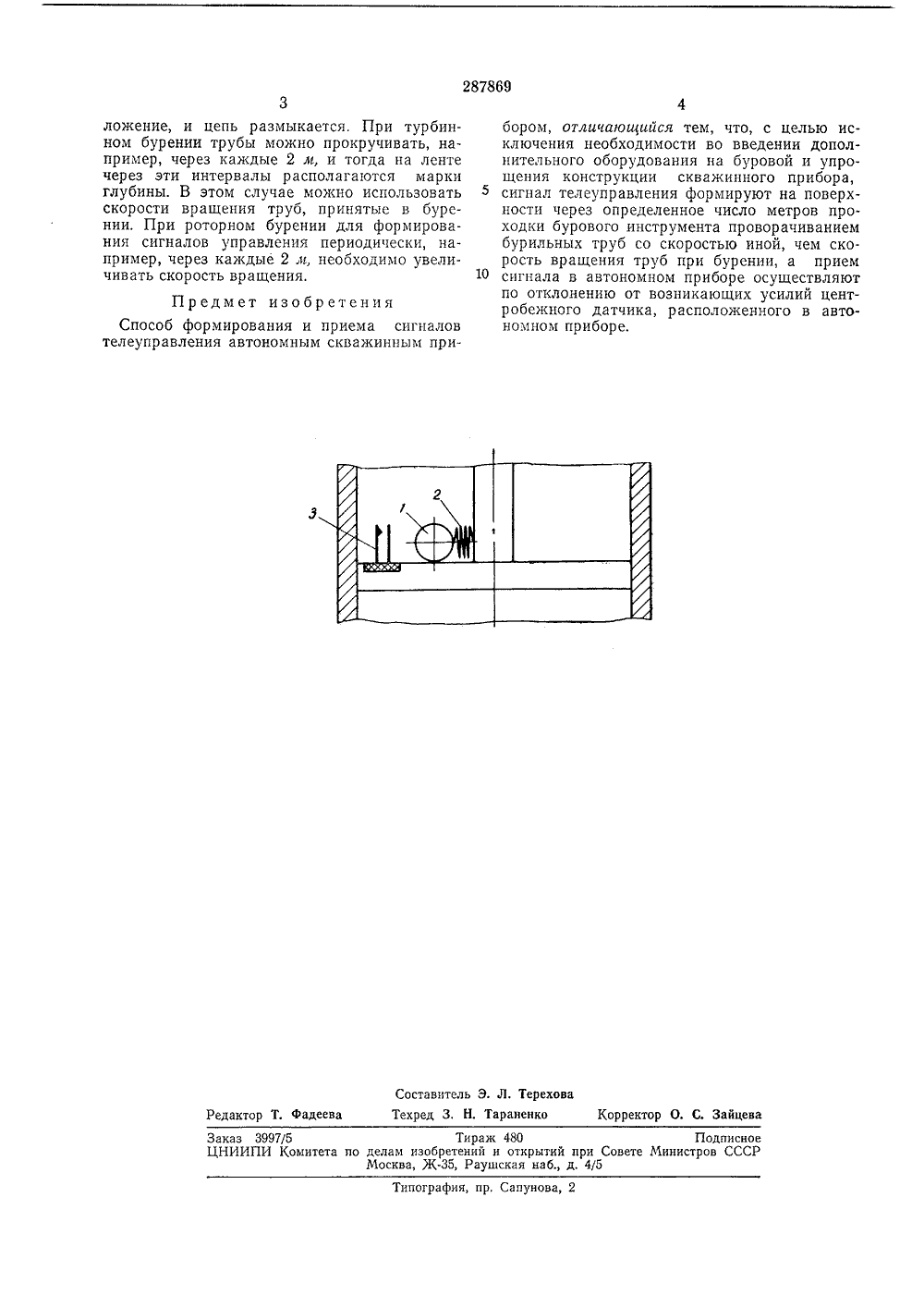

287869 Соез Советсних Социелистичеснин Республик(088,8) ПриоритетОпубликовано итет по дел изобретений и отнрцтии при Совете Министров СССР970. Бюллетень36 Дата опубликования описания 21.1.197 Авторыизобретения И. К. Саркисов, В, А. Степанян и А. И, Талалянйджанский филиал Всесоюзного научно-исследовательского института геофизических методов разведки аявитель СПОСОБ ФОРМИРОВАНИЯ И ПРИЕМА СИГНАЛОВТЕЛЕУПРАВЛЕНИЯ АВТОНОМНЫМ СКВАЖИННЫМ ПРИ М Данное изобретение относится к промыслово-геофизическим исследованиям скважин, а именно - к системам телеуправления автономным прибором при каротаже в процессебурения.Известны способы формирования и приема сигналов телеуправления автономным скважинным прибором, например, путем отключения буровых насосов. При остановке течения жидкости датчики включают прибор на отбор образца.Известно включение автономного прибора на измерение по скорости течения жидкости. Марки глубины формируют изменением скорости течения промывочной жидкости. При этих способах для формирования сигналов телеуправления необходимо либо добавочное оборудование на буровой, либо оперативное вмешательство в технологию процесса бурения, Кроме того, датчики-приемники сигналов телеуправления должны быть вынесены за пределы прибора.Цель данного изобретения - исключить необходимость во введении добавочного оборудования на буровой и вмешательство в техно. логический процесс бурения, а также упростить скважинный прибор. Достигается она тем, что для формирования сигналов телеуправления колонну труб кратковременно прокручивают при оборотах иных, чем это предусматривается технологией бурения скважины, а сигнал принимают по отклонению от центробежных усилий центробежного датчика, расположенного в автономном приборе.5 Оборудование буровой допускает скоростьвращения труб до 250 обlмин при средней скорости бурения от 92 до 200 обмин. Следовательно, есть возможность выбрать скорость, например, большую, чем скорость вращения 10 труб при бурении. Если для формированиясигналов телеуправления прокрутить трубы со скоростью 250 об/яин, то центробежный датчик, который может быть смонтирован внутри прибора, включит соответствующие узлы ав тономного прибора (измерение, регистрацияилп простановка марки глубины). Датчик может быть рассчитан так, чтобы включение происходило только при вращении труб со скоростью свыше 200 об/мин.20 Прибор изображен на чертеже.Датчик центробежного типа может бытьвыполнен в виде груза 1, оттягиваемого пружиной 2 к оси приоора, и контактов 3. Натяжением пружины можно отрегулировать по рог срабатывания датчика. При вращениитруб груз 1 под действием центробежной силы удаляется от центра и, замыкая контакты 3, включает соответствующую цепь. Когда вращение прекращается, груз под дейст- ЗО вием пружины возвращается в исходное по287869 Составитель Э, Л. ТереховаТехред С. Н. Тараненко Корректор О. С. Зайцева Редактор Т. фадеева Заказ 3997/5 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 ложение, и цепь размыкается. При турбинном бурении трубы можно прокручивать, например, через каждые 2 м, и тогда на ленте через эти интервалы располагаются марки глубины. В этом случае можно использовать скорости вращения труб, принятые в бурении. При роторном бурении для формирования сигналов управления периодически, например, через каждые 2 и, необходимо увеличивать скорость вращения. Предмет изобретения Способ формирования и приема сигналовтелеуправления автономным скважинным прибором, отличающийся тем, что, с целью исключения необходимости во введении дополнительного оборудования на буровой и упрощения конструкции скважинного прибора, сигнал телеуправления формируют на поверхности через определенное число метров проходки бурового инструмента проворачиванием бурильных труб со скоростью иной, чем скорость вращения труб при бурении, а прием 10 сигнала в автономном приборе осуществляютпо отклонению от возникающих усилий центробежного датчика, расположенного в автономном приборе.
СмотретьЗаявка
1284851
Азербайджанский филиал Всесоюзного научно исследовательского, института геофизических методов разведки
И. К. Саркисов, В. А. Степан, А. И. Талал
МПК / Метки
МПК: E21B 47/00, E21B 47/12
Метки: автономным, прибором, приема, сигналов, скважинным, телеуправления, формирования
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-287869-sposob-formirovaniya-i-priema-signalov-teleupravleniya-avtonomnym-skvazhinnym-priborom.html" target="_blank" rel="follow" title="База патентов СССР">Способ формирования и приема сигналов телеуправления автономным скважинным прибором</a>
