E21B 4/02 — гидравлические или пневматические приводы для вращательного бурения

Номер патента: 112141

Опубликовано: 01.01.1958

Автор: Хотянович

МПК: E21B 4/02

Метки: забое, остановки, турбобура

...торцах выступающие зубья, и закрепленные шпилькамиа на валу турбобура закреплена роторная гайка с двусторонним конусом и выступающими зубьями на торцах.Устройство включает в себя навинченную на вал турбобура 1 (см. чертеж) конусную роторную гайку 2, верхний конус фрикциона 3, верхнюю самозатягивающуюся фрикционную гайку 4, промежуточное кольцо 5, нижний корпус фрикциона 6, нижнюю самозатягивающуюся фрикционную гайку 7 и шпильки 8,удерживающие самозатягивающнсся гайки от вращения.Самозатягивающиеся гайки 4 и 7, а также конусная роторная гайка 2, имеют зубья между которыми есть зазор по величине, равный допускаемому износу подпятников,После износа подпятннков на величину зазора, установленного между зубьями, последние входят в...

Номер патента: 112149

Опубликовано: 01.01.1958

Авторы: Гусман, Иоаннесян

МПК: E21B 4/02, F03B 13/02

Метки: гидротурбина, многоступенчатая, турбобура

...гидротурбины для турбсбура.К трубчатой штанге 1 турбобура через муфту 2 прикрепляется кольцевой многоступенчатый статор 3 с радиальными напрагляюпп;мп лопатками 4, которые последовательно направляют рабочую воду на лопатки внутреннего 5 и внешнего 6 роторов, имеющих зеркальное расположение лопаток относительно друг друга. Рабочая вода к гидротурбине поступает по осевому каналу штанги 1 и через наклонные окна 7 муфты 2, а затем последовательно проходит через лопатки внешнего ротора, напрагляющие лопатки статора, лопатки внутреннего ротора и т. д., выходя через наклонные окна нижней кошгческой фрикционной муфты 8 в забой.Коническая фрикционная муфта взаимодействует за счет перепада давлений воды на входе и выходе из гидротурбины с...

Номер патента: 112433

Опубликовано: 01.01.1958

Автор: Ахундов

МПК: E21B 4/02, G01L 3/14

Метки: бурении, долоте, момента, турбинном

...косвенными и, следовательно, неточными,Предлагается способ непосредственного измерения момента на долоте при турбинном бурении, что долхкно повысить точность измеряемой величины.Описываемый способ заключается в сравнении величин моментов на валу вспомогательного двигателя при работе турбобура в процессе долбления и при работе турбобура вхолостую, когда долото приподнято над забоем.На чертенке показана схема оборудования устройства для измерения момента на долоте, которая включает в себя мотор-весы 1, редуктор 2, ротор 8.Мотор-весы, являющиеся измерительным элементом системы, показывают момент на долоте плюс момент трения в случае. когда раСпособ огределения момента на долоте в турб 1 п."пом бурешш, о т;1 и ч а оц 1 ийся тем, что, с...

Номер патента: 114136

Опубликовано: 01.01.1958

Автор: Гусман

МПК: E21B 4/02

Метки: бурения, скважин, турбодолото

...чертеже изоора жепы две проекции предлагаемого турбоДолота.Вал туроодолота 1 с помощью плицевои или конической фрикциопной) муфты 2 передаст вращаюций момент штоку 3, Через эту же муфту передается гидравлп сская нагрузка, действующая на турбину, Шток 3 упирается в упорный шариковый подшипник 4, нижняя шайба которого опирается на шарошки о долота ), На штоке 3 установлен зубчатый венец 7 планетарного редуктора, сцепленный с сателлитами 8, которые всодят в зацепление с внутренЛ. Зя;П В и)5 тет и;е;оП Спее ЛипеЧкп СС;и пи зубчты Венцом 9. Сас,литы Х пс";)с 51 ают В 1)агцдк)1 ций ъО- мспт шпинделю О, с которым сосднпсч корпус долота 6 Шпппдс,ь 10 враШастся в вер спем упорном подшипнике 11 и шжнем ра;шальном шпинделе 12. Упорный шариковый...

Номер патента: 115100

Опубликовано: 01.01.1958

Авторы: Скловский, Смышляев

МПК: E21B 4/00, E21B 4/02

Метки: бур, бурения, гидравлический, двигателем, лопастного, ротационным, скважин, типа

...лопаток в закорпусное пространство. По концам корпуса нарезана внутренняя резьба для соединения корпуса промежуточного вала с корпусом двигателя и корпусом нижнего сальника, который закрывает промежуточный вал снизу.Шпинде,ь промежуточного вала имеет на одном конце шлицевую нарезку для соединения с валом двигателя, на другом - полумуфту с замковой резьбой для соединения промежуточного вала с долотом или с колонюй бурильных труб.Для прохождения жидкости через промежуточный вал шпиндель со стороны полумуфты имеет глубокое сверление, заканчивающееся продолговатыми отверстиями, соединяющими внутреннюю полость шпинделя с закорпусным пространством двигателя.Масляный компенсатор двигателя состоит из корпуса компенсатора, крышки корпуса...

Номер патента: 115725

Опубликовано: 01.01.1958

Автор: Иоанесян

МПК: E21B 4/02

Метки: турбобур

...что в конструкцию турбобура введен легко- сменный упорный шарикоподшипник, а пята-сальник выполнена плавающего типа,На чертеже изображена схема предлагаемого турбобура.Турбобур имеет внутренний неподвижный статор 1, внешний вращающийся ротор 2 и легко-сменный упорный подшипник качения 3. Гребенчатая резиновая плавающая пята 4 турбобура гидравлически уравновешена и служит только сальником для разделения полости высокого ,давления от низкого. Расчетный диаметр пяты 4 подобран так, что под действием гидравлического перепада давления на турбине осевые нагрузки на ротор турбобура уравновешиваются. При этом пята 4 в процессе работы разгружается, что существенно увеличивает срок службы турбобура.Применением дополнительного упорного подшипника...

Номер патента: 116504

Опубликовано: 01.01.1958

Автор: Бабаев

МПК: E21B 4/02

Метки: валом, полым, турбобур

...ссединнтс;Еь;ой .;1 уфты б, НЕтуцсра 7 с окнами, кыцлкц Ь, тока 9, т;)релки 10 клапана с П 1)у)кгн)с) Е Седла 11 клапана с рсз)л)ЕО)ые уплстеЕСЕле)е. Е,В положении, показаЕПЕом на чертеже, турбооур не вращается, а прсмыв 01 не)я )келдкссть прсхстецт как показано стре )кази) Ессз пйтру" бок 1, трубу -., штуцер 7 ц через Окна;) цгг;цссс г; кольцсгсс ппостранство между штуОром 7 с крышкой Я ц сседнннтсльнсй мУфтой 6, после чего, п 1)сд)Нг.5)сь)ЕС)кду тарегп(й) 10 ц седлсх 11 к)анана, попадает в полый вал турсобу;)а,Т 1 ре )",1 Еляатец долота к забс;с скважиеЕы подвижная система доЕЕолнитель)н)ГО устройства под дс 1 ств)ле всса ннст;)умснта пе)смен)ст(5) вниз и . )1)елке Клапана пр)лжн)ается к седЕу, что е)рсЕанеаст прсхс) про.,)ьн)сНЕО)...

Номер патента: 117360

Опубликовано: 01.01.1958

Авторы: Гусман, Иоаннесян

МПК: E21B 4/02

Метки: бурения, скважин, турбодолото

...может быть осуществщи дополнительной гидравлической турбины, вращаюНа чертеже показано турбодолото в разрезе.Турбодолото состоит из многоступенчатой турбины 1 и узла шпинделя, включающего в себя осевую опору долота и шарошечное долот выполняющее роль редуктора. Вал 2 турбины опирается на шток 3, а последний через промежуточный стакан 4 - на шарошки 5. Корпус долота соединен со шпинделем б и через упорный ре ый подшипник 7 - с корпусом 8 турбины.Вал турбины передает развиваемый ею крутящийшток шарошкам. Передача крутящего момента - фрикцис которым стакан прижимается к шарошкам, зависит откссти. Нагрузка на долото передается от бурильных трутурбины и шпиндель на корпус долота и далее через цап1173 бОв забой и нагружении долота весом...

Номер патента: 120189

Опубликовано: 01.01.1959

Авторы: Гусман, Иоаннесян

МПК: E21B 21/00, E21B 4/02

Метки: бурения, глубоких, скважин

...что эффективность их применения по мере увеличения глубины скважины падает,Предлагаемое устройство не имеет этого недостатка, так как питание турбобура осуществляется от насоса, расположенного в призабойной зоне, причем приводом насоса является быстроходная турбина или электродвигатель.На чертеже показана блок-схема предлагаемого устройства.По бурильным трубам 1 нагнетается промывочная хкидкость, которая поступает в быстроходную турбину 2, вращающую насос (центробежный осевой) 3, а жидкость из него поступает в низконапорную турбину 4, враща 1 ощую долото б. Часть жидкости из затрубного пространства через фильтр б поступает на рецеркуляцию в пизконапорную турбину, что обеспечивает повышенное количестьо жидкости, направляемое в...

Номер патента: 120794

Опубликовано: 01.01.1959

Автор: Залкин

МПК: E21B 4/02

Метки: турбобур

...положение, при котором шайба освобождается, а вновь пущенным потоком жидкости клапан садится на гнездо и перекрывает отверстие вала.Клапанное устройство по второму варианту исполнения имеет алюминиевый обрезиненный шахр б, упорную втулку 7, внутри которой поме. щена подпружиненная снизу грузовая штанга 8. На упорной втулке120794смонтированы две собачки 9, удерживающие втулку в верхнем положении при упоре их в грузовую штангу и освобождающие упорную втулку при опускании штанги по инерции во время резкого торможения инструмента.При обратном токе жидкости шахр поднимается до упора в верхнее гнездо и перекрывает путь жидкости.Муфта для сцепления вала с корпусом имеет два храповых колеса. одно из металла и другое из резины, а также...

Номер патента: 121102

Опубликовано: 01.01.1959

Автор: Иоаннесян

МПК: E21B 4/02

Метки: турбобур

...технико-экономических показателей бурения,При работе предлагаемого турбобура его корпус вращается, это предупреждает искривление скважин. ая обеспечиего работы 15 шивающихся Предмет изобретения урбобур, содержащий турбину с входной ыходной камерами, соединенный с долоИзобретение относится к техническим средствам для бурения нефтяных и газовых скважин, а именно к турбобурам.Известны турбобуры, содержащие турбинус входной и выходной камерами, соединенный 5с долотом корпус и ось, связанную с колонной бурильных труб.Эти турбобуры не обладают высокой работоспособностью, так как снабжены сальниками, расположенными в их верхней части, которые работают в тяжелых условиях и поэтому быстро выходят из строя,Целью изобретения является...

Номер патента: 121732

Опубликовано: 01.01.1959

Авторы: Гусман, Иоаннесян

МПК: E21B 4/02

Метки: турбобур

...статоров турбины . Пружина перед ввинчиванием переводника при помощи приия, представляющего собой винтовой или гидравлический домтается. Когда переводник ввернут, пружина отпускается и заакет статоров, При разборке турбобура после работы пружирительно стягивается, затем отвинчивается переводник, гичное крепление может быть выполнено на роторах турбины. чае роторная гайка 3 вворачивается на конической резьбе. т введения нижней радиальной опоры 4 в корпус турбобура я его,конструкция, так как устраняется запасная резьбовая ппель. счеаетс де ль-и Турбобуры для б известны,Особенность опи установлена мекду с и пакстом статоров, грузке, необходимой стоянии. Такое устро шает работоспособно На чертеже изо б ра,Соедин ний (для нусностыо...

Номер патента: 121733

Опубликовано: 01.01.1959

Авторы: Минин, Погарский, Чефранов

МПК: E21B 4/02

Метки: автомат, забойный

...золотник перемещается вверх и сообшает подпоршневос пространство 12 ссрводвпгятсля с ВысОки.1, 2 палпоршневое простр 2 нст 30 10 с 11 пзкпм;Явлением. Ъ сиЮо 121733лие пя поршне 11 направлено в сторону, ооратную направлению действия постоянной слагающей, что уменьшает нагрузку на долото до тех пор, пока нагрузка не будет соответствовать номинальному моменту турбины,Площадь поршня 11 серводвигателя несколько больше площади гцтока 5 и поэтому заклинивянис инструмента сопровождается быстродействующим автоматическим реверсом подачи.В забойном автомате предусмотрено введение поправки в случае увеличения утечек или изменения вязкости и удельного веса промывочной жидкости. Для этого золотник имеет различные по площади верхнее 14 и нижнее 15...

Номер патента: 126076

Опубликовано: 01.01.1960

Авторы: Минин, Погарский, Чефранов

МПК: E21B 4/02

Метки: турбобур

...бобуре воспринимается кольцевой плошадью дисков и создает осевое усилие, направленное против гидравлической нагрузки на ротор турбобура. Кольцевая площадь подбирается такой, чтобы гидравлическая на. грузка на ротор турбины при холостом ходе б.)ла полностью компенсирована. Г 1 ри бурении с меньшими оссвыхш нагрузками на долото, чем гидравлическая нагрузка ротора, между дисками ротора и уплотнени- ми, ВВиду некоторой осеВой подвижности р 01 ора, аВтоматичес 1 и навливается зазор, через который раствор перетекает в полость 6, а из пее - в затрубное пространство через дросселирующее отверстие, В результате этого, в полости автоматически устанавливается давление, неОбходимое для КО 1)пегСании разности хекду гидравлическои нагрузкой ротора...

Номер патента: 126079

Опубликовано: 01.01.1960

Авторы: Баршай, Буяновский, Гельфгат

МПК: E21B 4/02

Метки: вращения, наращивания, скоростей, турбобуров

...турби,гы второй секции ирисоединя)от к корпусу туроины )ретьей секции и т. д.НР чертеже изображена конструктив)1 ая схемя гурюг)ур, собряи ого ио предлаг)емой схеме.Турбобур состоит из двух секций 1 и 2, которые соединены так, что вял верхней секции 1 присоединен к корпусу нижней секции 2, В каждой из этих секций размещены идентичныс туроииы с, равным числом ступеней. В нижней части турбины располаг)стс 51 сальник ) в виде гребоча. того лабиринта или какой-либо другой 1 онс)рукции.Вращение ротора и статора нижней с.кции направлено и одну сторону, что обеспечивает увеличение ябсолюпой скорости вращения вала нижней секции, в результате чего скорость ее врапРения будет равна СУММЕ СКОрОСтЕЙ ВращЕНИя СтатОра И рОтОря ОтНОСИтСЛЬНО...

Номер патента: 126830

Опубликовано: 01.01.1960

Автор: Гусман

МПК: E21B 4/02

Метки: бурения, низ, турбинного, тяжелый

...редуктором 4. Ротор 2 вр рпусе на резиновых радиальных подшипниках б,Второй вариант 1 фи быстроходной турбиной 7соединяется с рабочим в у присоединено долото с помощью обгонной муфты во время торможения рабочего вала.Третий вариант (фиг. 3). Статор дополнительной быстроходнойтурбины 10 соединен с колонной бурильных труб, Рабочая турбина 11или только ее вал при другом выполнении турбобура могут перемещаться относительно бурильной колонны в осевом направлении. Это достигается благодаря тому, что рабочая турбина соединяется с яссом 12, перемещающимся вдоль оси,Вал 13 рабочей турбины проходит сквозь поршень ясса и при сближении с маховиком соединяется с ним при помощи муфты 14.Четвертый вариант 1 фиг. 4). Тяжелый низ состоит из...

Номер патента: 129580

Опубликовано: 01.01.1960

Авторы: Котляр, Эскин

МПК: E21B 4/02

Метки: автоматической, бурении, долота, забой, подачи, турбинном

...сравнения скоростей.Предлагаемое устройство более соьершснно. так как позволяет поддерживать максимальцую скорость проходки глубоких вертикальных и наклонных скважин. Это достигается в результате того, что промт жуточный регулятор скорости вращения турбобура и экстремальный регулятор, содержащий измеритель проходки, расположены в нижней части колонны бурильных труб над турбобуром.На чертеже изображена схема прсдлагасмого устройства.Устройство содержит механизм сравнения скоростей, регулятор скорости вращения турбобура и экстремальный регулятор, включающий измеритель проходки.Регулятор 1 скорости врацннця турбобура расположен в нижней части колонны бурильных труо 2 цад турбобуром 3 ц регулирует его скорость путем изменения...

Номер патента: 130437

Опубликовано: 01.01.1960

Авторы: Минин, Погарский, Чефранов

МПК: E21B 4/02

Метки: автомат, забойный

...3 создаст в зоне 4 такое давление, которое, действуя на шток 5, обуславливаст постоянную часть оссвой нагрузки на долото 1. Моментомер 6 прсобразует вращательное движение, вызываемое моментом па долоте, в оссвос перемещение штока 7, имеющсго на конце золотник 8. На штоке 5 имеется кольцевой поршеш, 9 двустороннего действия,Если момент на долоте превышает номинальный момент элсктробура, моментомер перемещает золотник 8 вверх и сообщает нижнюю зону 10 под поршнем 9 с зоной высокого давления через отверстие 11, в верхшо 1 о зону 12 - с затрубным пространством через отверстие 18 и канал 14. В результате на поршне 9 появляется усилие в направлении, противоположном постоянной гидравлической нагрузке на шток 5, и результирующая нагрузка...

Номер патента: 130451

Опубликовано: 01.01.1960

Автор: Макаревич

МПК: E21B 4/02, E21B 7/30

Метки: пневмоударник

...ее расширения до задан- дана форма многоступенчатого ци. ждая его ступень снабжена расшисимым поршнем. ик для прохождени олькими поршням му сечению, о т л и ч ны путем последов невмоударнику при ескопа, причем ка коронкой и незави Известны пневмоударники для прохождения ск ЯЩИндра, снабженного несколькими поршнями и ц ороншающей забой по всему сечению,Описываемый пневмоударник отличается оана форма многоступенчатого цилиндричая его ступень снабжена расширяющей скмым поршнем,Такое выполнение пневмоударника позволяет проходить скважинушого диаметра путем последовательного ее расширения.На чертеже изображен пневмоударник в общем виде.Многоступенчатый пневмоударник состоит из цилиндров 1, 2 и 3,копически соединенных между собою при...

Номер патента: 135843

Опубликовано: 01.01.1961

Автор: Гусман

МПК: E21B 21/12, E21B 4/02

Метки: забоя, промывки, скважины

...ПОЗВОЛЯеТ Передават 1 Вращательный момент от шпинделя долоту.Ня чертеже пока 3 и) НрпнцПИ 1,ьняя конструктивная схема 1)ед лагаемого устройства.К оурильным трубам лп шшнделю турбобура 1 присоединен шток 2 насоса с поршнем 5. Снабженньв клапаном 4 и уплотнительной манжетой 5. Поршень может совершать возвратно-поступательное двжение В ци;1 индре б, ня нижнем кО 1 ще которого устянОВлено дОлОтО , а в стенках имеются каналы 8. В нижней части цилиндра смонтнр)вя) клапан 9, а также гидромониторные каналы 10.ВО реми бурен приподнимают бурильную колонну, жидкость че рез клапан 4 засасывается в цилиндр, а затем при спуске бурильной колонны под действием ее веса выбрасывается через нагнетательный клапан 9 и каналы 10 с большим давлением в забой...

Номер патента: 137075

Опубликовано: 01.01.1961

Автор: Гусман

МПК: E21B 4/02

Метки: многоступенчатой, турбиной, турбобур

...элементов,С целью упрощения монтажа турбин в предлагаемом турбобуре посадочная поверхность вала имеет в поперечном сечении скос, а внутренние поверхности роторов снабжены ответными выступами,На чертеже изображен описываемый турбобур, продольный разрез с видом по А - А,В корпусе 1 жестко закреплены статоры 2 из пластмассы со стальными втулками 3, которые своими горцами взаимодействуют с резиновыми кольцами 4. Последние вмонтированы в роторы 5, подвижные в осевом направлении относительно вала б, имеющего в поперечном сечении скос 7.Гидравлическая натрузка, действующая на роторы, передается через соответствующие статоры, взаимодействующие с втулками и кольцами, на корпус, который через упорный ик передает эту нагрузку на долото,между...

Номер патента: 137845

Опубликовано: 01.01.1961

Авторы: Алескеров, Гулиев

МПК: E21B 4/02

Метки: нижний, турбобура, узел

...происходит большая утеч. а жидкости через зазор между ниппелем и резиновым уплотнением.Для исключения этого недостатка в предлагаемом нижнем узле на валу турбобура после последнего ротора устанавливается кониче: ская втулка, на верхнем торце которой просверлены наклонные отверстия, направленные вниз.На фиг. 1 показан предлагаемый узел; на фиг. 2 - коническая втулка, вид сверху.На валу 1 турбобура устанавливают втулку 2 с двенадцатью отверстиями 3, наклонно направленными вниз к центру, Во избежание перекрытия ребрами лопаток ротора 4 отверстий на верхнем торце втулки образована проточка 5. В нижней части втулки все отверстия объединены расточкой, что обеспечивает равномерное перетекание жидкости из этой части втулки в три окна на...

Номер патента: 138545

Опубликовано: 01.01.1961

Авторы: Абиян, Гусман, Добкин, Малкин, Никитин

МПК: E21B 4/02

Метки: плавающим, ротором, турбобур

...цанги, охватывающей вал. Фиксация ротора на валу производится при сборке путем натяга ротора на втулку. Статор 3 в процессе сборки устанавливается свободно между роторами и имеет на своей наружной поверхности охватывающую его втулку 4, выполненную из металла также в виде цанги или из резины.При втягивании собранной турбины в корпус каждый статор прижимается к соответствующему ротору и, в таком положении турбобур спускают в скважину, Во время нагнетания в турбобур жидкости под действием перепада давления статоры через втулки 4 упираются в роторы, вследствие чего втулки расклиниваются в корпусе 7 и удерживают статоры з этом положении. Одновременно втулки 2, 4 и кольца 5, 6 выполняют роль опорных подшипников, при этом пара 2 - 5...

Номер патента: 138903

Опубликовано: 01.01.1961

Авторы: Иоаннес, Овчинников

МПК: E21B 4/02

Метки: 138903

...клапаном; на фиг. 2 изображен редукционный клапан.В корпусе 1 помещены рабочие органы 2турбобура (турбина), состоящие из роторов,закрепленных на валу 3, и статоров, закрепленных в корпусе, В верхней части полого вала 3 помещен редукционный клапан 4, который содержит корпус Б, седло б, конусный запорный орган 7, пружину 8 и уплотнения 9.Турбина имеет перепад давления, резкоуменьшающийся по мере ее затормаживания.Наличие редукционного клапана позволяет ерепад давления ского изменения исимости от стеемая часть жидлый вал мимо нныи п оматич увза осселиререз п поддерживать постоя на турбине путем авт расхода через турбин пени ее загрузки. Др кости сбрасывается ч турбины.Клапан, регулируют ления в турбине был перепаду, имеющему жиме....

Номер патента: 139634

Опубликовано: 01.01.1961

Авторы: Котляр, Эскин

МПК: E21B 4/02

Метки: автоматический, вращения, регулятор, скорости, турбобура

...образом, что при заданной (оптимальной) скорости вращения турбобура золотник 10 перекрывает оба канала К, и К 2. При отклонении скорости вращения турбобура от оптимальной, например при уменьшении, центробежный регулятор 11 скорости перемещает золотник 10 вверх, последний соединяет верхнюю полость А сервоцилиндра 3 с линией высокого давления, в результате нагрузка на долото начнет уменьшаться, а скорость вала турбобура увеличиваться до оптимальной. При увеличении скорости вращения турбобура регулятор работает в обратном порядке.При резких посадках оборотов вала турбобура золотник 10 перемещается под действием центробежного регулятора скорости вверх, сообщая через канал К 2 полость Б под поршнем сервоцилиндра 3, а также полость В клапана...

Номер патента: 140387

Опубликовано: 01.01.1961

Автор: Гусман

МПК: E21B 21/12, E21B 4/02

Метки: забоя, промывки, скважин

...с долотом 10. При движении поршня 2 вниз находящаяся под ним жидкость продавливается через турбину, приводя ее во вращение. Отработанная в турбине жидкость возвращается через клапан 11 в полость цилиндра б над поршнем 2 При движе 1 ии поршня 2 вверх клапан 11 закрывается и открывается клапан 12. Таким образом, жидкость перемещается по замкнутому циклу и изолирована от находящегося в скважине глинистого раствора сальниками, Для повышения производительности турби140387ны количество поршней 2 может быть увеличено при введении в цилиндо б разделительных перегородок.Промывка забоя осуществляется поршнем 1, При движении пор. шня 1 вверх полость цилиндра 5 под поршнем заполняется жидкостью, подымающейся вместе со шламом с забоя скважины,...

Номер патента: 140388

Опубликовано: 01.01.1961

Авторы: Минин, Погарский, Чефранов

МПК: E21B 4/02

Метки: вращения, гидрорегулятор, скорости, турбобура

...И переместится вниз вместе с золотником 14 сервопривода подачи.В результате надпоршневая полость 15 сервопривода сообщится с зоной высокого давления через отверстие 1 б, а подпоршневая полость 17, через отверстия 18 - с затрубным пространством и рабочий поршень 19 сервопривода осуществит подачу долота,Увеличение осевой нагрузки на долото повлечет за собой уменьшение числа оборотов турбобура. Следствием этого будет уменьшение140388центробежных сил грузов 4 регулятора, сокращение сильфонов б и удлинение сильфона б, который закроет клапан 7 гидроусилителя. Поршень 12 преодолеет усилие пружины И, передвинет золотник 14 вверх и сообщит надпоршневую полость 15 сервопривода с затрубным пространством, а подпоршневую полость 17 - с зоной высокого...

Номер патента: 145187

Опубликовано: 01.01.1962

Автор: Абиян

МПК: E21B 4/02, F16B 21/00

Метки: крепления, роторов, турбобура

Номер патента: 153456

Опубликовано: 01.01.1963

МПК: E21B 4/02, F16D 1/00

Метки: 153456

...ия ва циконусным фрикц ют во стдинении, что пр ю ри дирбобур из строя.Предложенная муфта снабжена двумя цилими, один из которых расположен эксцентричновала турбобура,Это исключает возможность проворота секций в соеупрощает ее изготовление.На чертеже изображены четыре предложенных сдинений вращающихся валов эксцентричными полумПервый и второй варианты представляют собойнения, оси которых эксцентричны относительно валовней секций. В случае предполагаемого проворота внении оси валов будут стремиться к смешению. Приосей встречает дополнительное сопротивление, которося отчасти радиальной опорой турбобура и отчастимациями от изгибающих усилий, действующих на вал.ниченный крутящий момент, передаваемый с одногосопротивление к провороту...

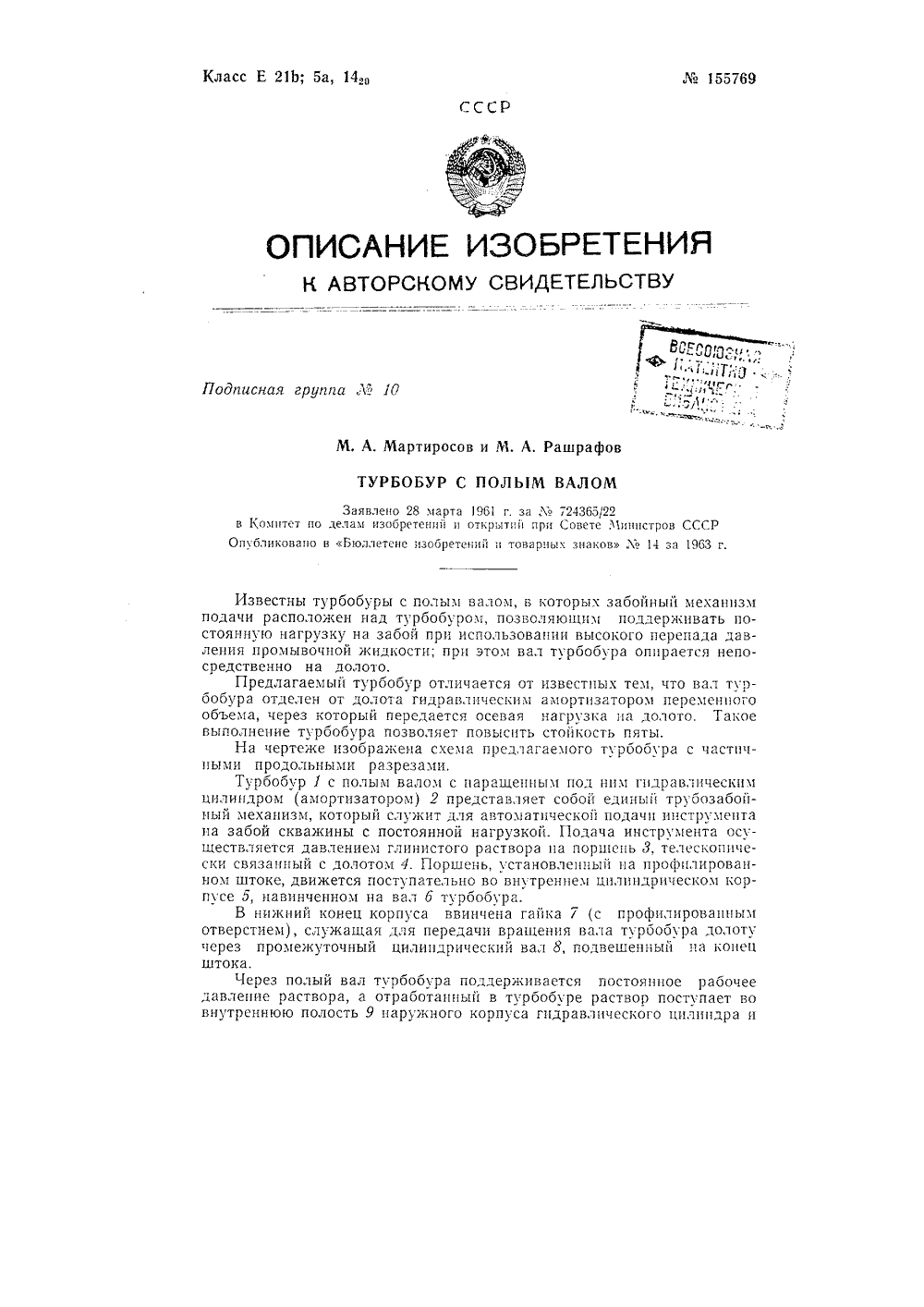

Номер патента: 155769

Опубликовано: 01.01.1963

МПК: E21B 4/02

Метки: 155769

...подачи шструмента па забой скважины с постоянной нагрузкой. Полача инструмента осуцествляется давлением глинистого раствора на поршень 3, телескопически связанный с долотом 4. Поршень, установленный на профилированном штоке, движется поступательно во внутреннем цилинлрическом корпусе 5, навинченном на вал б турбобура.В никний конец корпуса ввинчена гайка 7 (с профилированным отверстием), служацая лля передачи вращения вала турбобура долоту через промежуточный цилиндрический вал 8, полвешенньш на конец штока.Через полый вал турбобура поддерживается постоянное рабочее давление раствора, а отработанный в турбобуре раствор поступает во внутреннюю полость 9 наружного корпуса пдравлического цилиндра и155769 затем через канал 10 в...
