Глубинный виброуплотнитель

Номер патента: 1121369

Авторы: Арутюнов, Афанасьев

ZIP архив

Текст

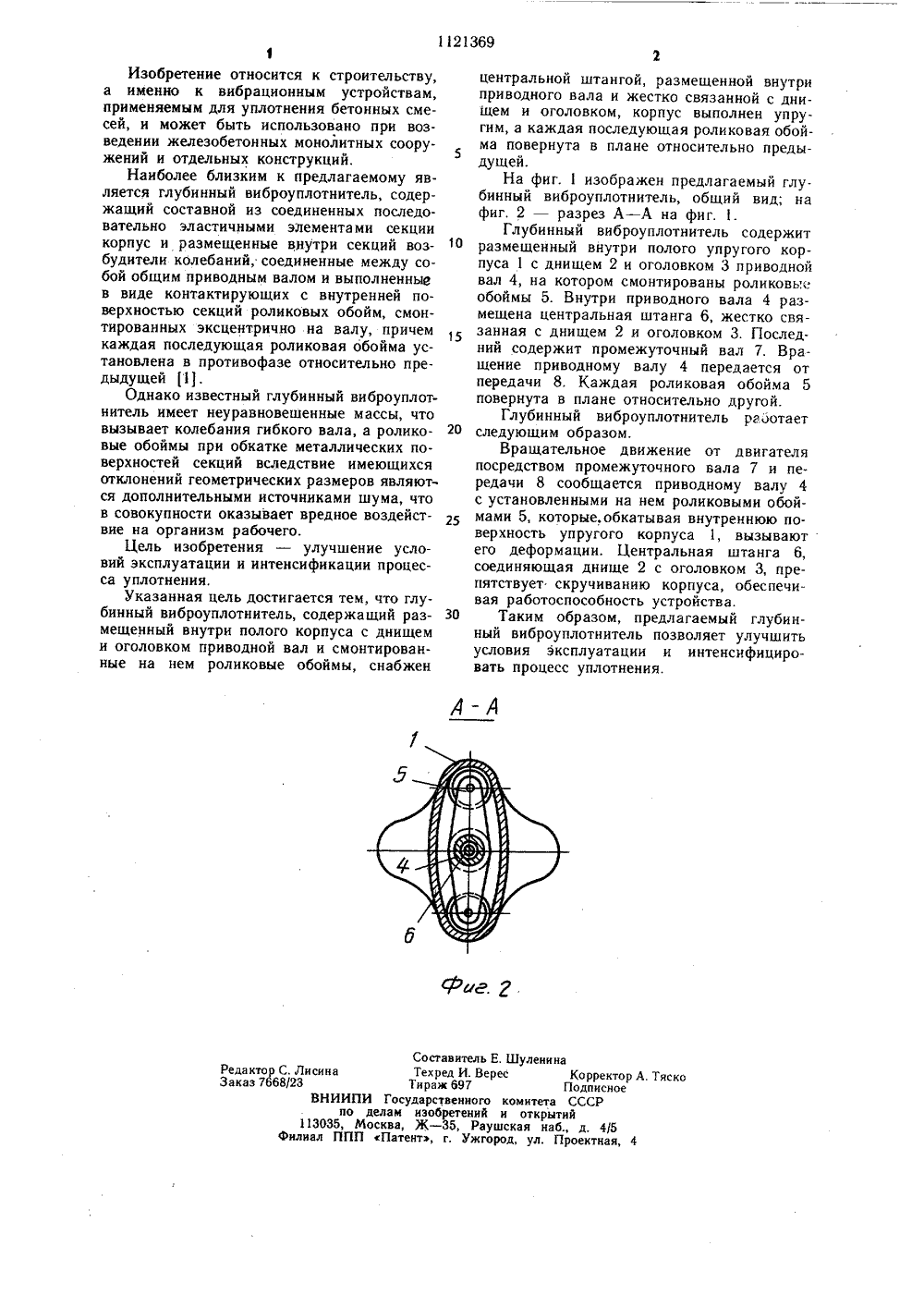

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК СР(протоиг 09411/29-3307.8310.84. Бюл.40,Г, Арутюнов и А. А, Афанасьев осковский ордена Трудового Красноени инженерно-строительный инсти- В. В. Куйбышева6.97.033.16 (088.8)Авторское свидетельство-СС 62, кл. Е 04 б 21/08, 1981(21) 36 (22) 06 (46) 30 (72) С (71) М го Зна тут им (53) 66 (56) 1.947 ЯО 1121369 заев Е 04 б 21/08 В 28 В 1/О(54) (57) ГЛУБИННЫЙ ВИБРОУПЛОТНИТЕЛЬ, содержащий размещенный внутри полого корпуса с днищем и оголовком приводной вал и смонтированные на нем роликовые обоймы, отличающийся тем, что, с целью улучшения условий эксплуатации и интенсификации процесса уплотнения, он снабжен центральной штангой, размещенной внутри приводного вала и жестко связанной с днищем и оголовком, корпус выполнен упругим, а каждая последующая роликовая обойма повернута в плане относительно предыдущей.11Изобретение относится к строительству, а именно к вибрационным устройствам, применяемым для уплотнения бетонных смесей, и может быть использовано при возведении железобетонных монолитных сооружений и отдельных конструкций.Наиболее близким к предлагаемому является глубинный виброуплотнитель, содержащий составной из соединенных последовательно эластичными элемента ми секции корпус и размещенные внутри секций возбудители колебаний, соединенные между собой общим приводным валом и выполненные в виде контактирующих с внутренней поверхностью секций роликовых обойм, смонтированных эксцентрично на валу, причем каждая последующая роликовая обойма установлена в противофазе относительно предыдущей 1.Однако известный глубинный виброуплотнитель имеет неуравновешенные массы, что вызывает колебания гибкого вала, а роликовые обоймы при обкатке металлических поверхностей секций вследствие имеющихся отклонений геометрических размеров являются дополнительными источниками шума, что в совокупности оказывает вредное воздействие на организм рабочего.Цель изобретения - улучшение условий эксплуатации и интенсификации процесса уплотнения,Указанная цель достигается тем, что глубинный виброуплотнитель, содержащий размещенный внутри полого корпуса с днищем и оголовком приводной вал и смонтированные на нем роликовые обоймы, снабжен 121369 центральной штангой, размещенной внутриприводного вала и жестко связанной с дни 1 цем и оголовком, корпус выполнен упругим, а каждая последующая роликовая обойма повернута в плане относительно предыдушей.На фиг. 1 изображен предлагаемый глубинный виброуплотнитель, общий вид; нафиг, 2 - разрез А - А на фиг. 1.Глубинный ви 6 роуплотнитель содержитразмещенный внутри полого упругого корпуса 1 с днищем 2 и оголовком 3 приводнойвал 4, на котором смонтированы роликовь;еобоймы 5, Внутри приводного вала 4 размещена центральная штанга 6, жестко связанная с днищем 2 и оголовком 3. Последний содержит промежуточный вал 7. Вращение приводному валу 4 передается отпередачи 8. Каждая роликовая обойма 5повернута в плане относительно другой.Глубинный виброуплотнитель работает20 следующим образом.Вращательное движение от двигателяпосредством промежуточного вала 7 и передачи 8 сообщается приводному валу 4с установленными на нем роликовыми обоймами 5, которые, обкатывая внутреннюю поверхность упругого корпуса 1, вызываютего деформации. Центральная штанга 6,соединяющая днище 2 с оголовком 3, препятствует скручиванию корпуса, обеспечивая работоспособность устройства.З 0 Таким образом, предлагаемый глубинный виброуплотнитель позволяет улучшитьусловия эксплуатации и интенсифицировать процесс уплотнения,Составитель Е,Шуленина Редактор С. Лисина Техред И. Верес Корректор А, Тяско Заказ 7668/23 Тираж 697 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

3609411, 06.07.1983

МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНЖЕНЕРНО СТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА

АРУТЮНОВ СЕРГЕЙ ГЕОРГИЕВИЧ, АФАНАСЬЕВ АЛЕКСАНДР АЛЕКСЕЕВИЧ

МПК / Метки

МПК: B28B 1/093, E04G 21/08

Метки: виброуплотнитель, глубинный

Опубликовано: 30.10.1984
