Стенд для испытания роторных экскаваторов

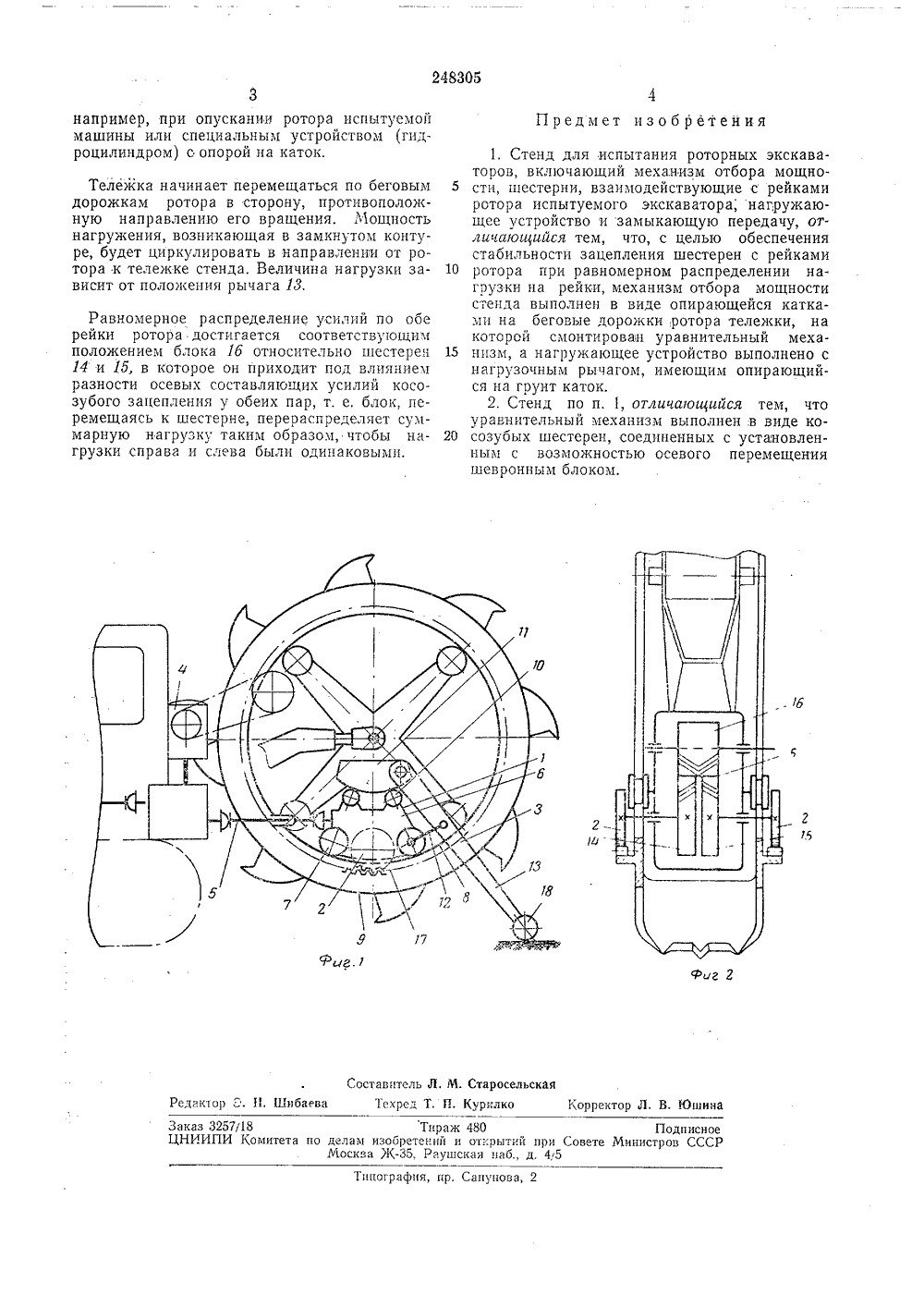

248305 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскиа Социалистическиз РеспубликЗависимое от авт, свидетельстваКл, 421, 21 Ч,1968 ( 1238466/29-14) 3 аявле исоединением заявки. ПриоритетОпубликовано 10.Ч 1.1969. Бюллетень2 Дата спуоликования списания 11.Х 11.1969 Комитет ло делам изобретений и открыти ори Совете Министров СССРДК 620.178:621.879,48 (088,8) АвторыизобретенияЗаявитель А. Л, Теркель и Ю. Н. Новожиловчно-исследовательский институт по нормализац в машиностроении есоюзный и соединяется тягои СТЕНД ДЛЯ ИСПЫТАН Стенд для испытания роторных экскаваторов, включающий механизм отбора мощности, шестерни, взаимодействующие с рейками ротора испытуемого экскаватора, нагружающее устройство и замыкающую передачу, известен. 5Предлагаемый стенд обеспечивает стабильность зацепления шестерен с рейками ротора испытуемого экскаватора при равномерном распределении нагрузки на рейки.Достигается это тем, что механизм отбора 10 мощности стенда выполнен в виде тележки, опирающейся катками на оеговые дорожки ротора; на тележке смонтирован уравнительный механизм, а нагружающее устройство выполнено с нагрузочным рычагом с катком на кон-. 15 це, опирающимся на грунт.Уравнительный механизм выполнен в виде косозубых шестерен, соединенных с установленным с возможностью осевого перемещения шевронным блоком. 20На фиг. 1 представлена схема стенда; на фиг, 2 - схема уравнительного механизма.Стенд включает механизм 1 отбора мощности, загрузочные шестерни 2, нагружающее устройство 3, замыкающую передачу 4 и урав носительный механизм 5.Механизм отбора мощности выполнен в виде тележки б, опирающейся катками 7 на беговые дорожки 8 ротора 9. Фиксирующими роликами 10 тележка касается радиусной части зо ОРНЪХ ЭКСКАВАТОРОВ неподвижнои рамы 11 12 с рычагом,13.Механизм смонтирован на тележке б и выполнен в виде косозубых шестерен 14 и 15, соединенных шевронным блоком 1 б. Блок 1 б перемещается в осевом направлении по шлицевой части выходного вала тележки.Шестерни 2 взаимодействуют с рейками 17 ротора 9 испытуемого экскаватора и связаны через механизм б с передачей 4.Устройство 3 выполнено с нагрузочным рычагом 13, шарнирно закрепленным на неподвижной раме 11. На конце рычага имеется каток 18, опирающийся на грунт.В исходном положении тележка вводится в пространство между нижней рамой экскаватора и его ротором. Затем ротор поднимается таким образом, чтобы катки тележки встали на беговые дорожки ротора, а загрузочные шестерни вошли в зацепление с его рейками. После установки рамы 11 с рычагом 13 на раму экскаватора и присоединения замыкающей передачи к одному из первичных валов привода ротора.монтаж стенда на машину заканчивается.Стенд работает от двигателя испытуемой машины. Нагрузка в образовавшемся замкну. том контуре создается при помощи рычага 13, который поворачивается вокруг шарнира на неподвижной раме посредством привода,248305 Предмет изобретения Составитель Л, М. Старосельская едакгор С. И, Шнбаева Тсхред Т. П. Курилко Корректор Л. В. ЮшинаТираж 480 по делам изобретений и открыти Москва Я(-35, Раушскан наб., аказ 3257/18НИИПИ Комите Подписное ете Министров СССРри С 1 пография, пр. Сапунов например, при опускании ротора испытуемой машины или специальным устройством 1 гидроцилиндром) с опорой на каток. Тележка начинает перемещаться по беговым дорожкам ротора в сторону, противоположную направлению его вращения. Мощность нагружения, возникающая в замкнутом контуре, будет циркулировать в направлении от ротора к тележке стенда. Величина нагрузки зависит от положения рычага 1 о. Равномерное распределение усилий по обе рейки ротора достигается соответствующим положением блока 1 б относительно шестерен 14 и 15, в которое он приходит под влиянием разности осевых составляю.цих усилий косозубого зацепления у обеих пар, т. е. блок, перемещаясь к шестерне, перераспределяет суммарную нагрузку таким образом, чтобы нагрузки справа и слева были одинаковьви. 1, Стенд для испытания роторных экскаваторов, включающий механизм отбора мощно сти, шестерни, взаимодействующие с рейкамиротора испытуемого экскаватора, нагружающее устройство и замыкающую передачу, от.яичающийся тем, что, с целью обеспечения стабильности зацепления шестерен с рейками 10 ротора при равномерном распределении нагрузки на рейки, механизм отбора мощности стенда выполнен в виде опирающейся катками на беговые дорожки ротора тележки, на которой смонтирован уравнительный меха низм, а нагружающее устройство выполнено снагрузочным рычагом, имеющим опирающийся на грунт каток.2. Стенд по п. 1, отличающийся тем, чтоуравнительный механизм выполнен в виде ко созубых шестерен, соединенных с установленным с возможностью осевого перемещения шевронным блоком.
