E02B 7/02 — подпорные плотины

Номер патента: 705058

Опубликовано: 25.12.1979

Авторы: Бондаренко, Лемешев, Сергеев

МПК: E02B 7/02

Метки: крепления, полотнищ, эластичных

...10 и удерживает раму в крайнем левом положении, когда рычаг 3 упирается в ограничители 19. При этрм противовес 15 лежит на основании, а трос 14 никаких нагрузок не воспринимает (Фиг.2). Рама удерживается в таком положении только за счет действия противовеса 13, создающего отноеительно оси 1 удерживающий момент. Несущий трос 8 в таком положенйи рамы зайимаетпроектное положение, пройдя через направляющий ролик 20.По мере накопления в верхнем бьеФе воды увеличиваются нагрузки на50 оболочку мембранной плотины 9, которые через удерживающий гребеньплотины несущий трос 8, воспринимаются рамой, состоящей из сомкнутых Рычагов 3, 4 и б, как опрокидываю щий момент относительно оси 1. После достижения в тросе 8 расчетных нагрузок опрокидывающий...

Номер патента: 705059

Опубликовано: 25.12.1979

Авторы: Козорезова, Степанов, Цивин

МПК: E02B 7/02

Метки: плотина

...силы, приложенной к,подвижной плите 4 и направленной ввепх,3 70 Под действием возникшего вращательного момента край плиты 4, к которому прикреплено полотнище 1 поднимается от основания 6, Предельная величина перемещения плиты 4 определяется размерами ограничителя 7. Ограничитель может быть выполнен в виде жестких столбиков, установленных с постоянным шагом йо всей ширине основания 6. В образовавшийся зазор между подвижной плитой 4 и основанием 6 Со стороны верхнего бьефа начинает поступать вода, в результате чего пропускная способность плотины резко возрастает и уменьшается время сработки напоров, превышающих расчетные, При этом струя воды, проходящая через зазормежду плитой 4 и основанием 6, соударяется со струей воды,...

Номер патента: 729302

Опубликовано: 25.04.1980

Автор: Лагутов

МПК: E02B 7/02

Метки: гибкая, лагутова, оболочка, перфорированная

...гасителей и перфорированных дамб. Оболочка обладает такжеповышенной прочностью и пониженной металлоемкостью, а в случае ремонта не требует отправки.на завод, ремонтируется на месте путем замены однотипных элементов силами двух-трех человек. 3расположенных под углами целыми семействами, соединенных между собой с помощью сплошных модульных алементов 2, По дну оболочка крепится к анкерному устройству 3, а гребнем к поплавку 4.5В зависимости от задачи, стоящей перед конструкцией с использованием перфорированной оболочки может назначаться число семейств тросов 1, что обуславливает прочность перфорированной оболоч-,10 ки в целом на растяжение, Взаиморасположение семейств тросов, а также необходимый процент перфорации задается конфигурацией...

Номер патента: 746027

Опубликовано: 05.07.1980

Авторы: Козорезова, Цивин

МПК: E02B 7/02

Метки: мягкая, плотина

...посредством анкеров 2 к флютбету 3, Верхний край несущего полотнища 1 удерживается 1 О вантовыми оттяжками 4; трубопроводы, выполненные в виде гибких шлангов 5, присоединены одним концом к гребню несущего полотнища 1, а другим концом - к концу сливного, участка, поичем и входное и выходное отверстия их выходят на сливную поверхность несущего полотнища 1.Принцип действия плотины.При поверхностном переливе струя, протекая по несущему полотнищу 1, в конце сливного участка отрывается от полотнища и свободно падает вниз, В точке отрыва создается устойчивая зона повышенного вакуума, которая с помощью гибкого шланга 5 передается на участок входа, Иа котором создается зона пониженного давления, и746027 Л. Ваксенбургуфрич Корректор...

Номер патента: 751899

Опубликовано: 30.07.1980

Автор: Шведовский

МПК: E02B 7/02

Метки: водоналивная, плотина

...из металла, оетона плп прочих искусственных материалов, устраиваемую со стороны верхнего бьефа, имеющую систему впускных отверстий 2, эластичные замкнутые оболочки 3, зафиксированные жестко в пространстве системой подвесок 4.Общая устойчивость плотины прп значительных напорах обеспечивается весом воды в замкнутых оболочка.;, а также восприятием напора всей плотины с передачей давления как на берега, так и систему оболочек, уложенных в виде трапеции. Водоналивная плотина возводится следующим образом.Напорную стенку 1 составляют пз вертикальных элементов, с соответствующей врезкой в берега и основание; оболочки 3 фиксируются системой подвесок 4, предварительно соединяясь между собой, и подключаются к впускным отверстиям 2 с помощью...

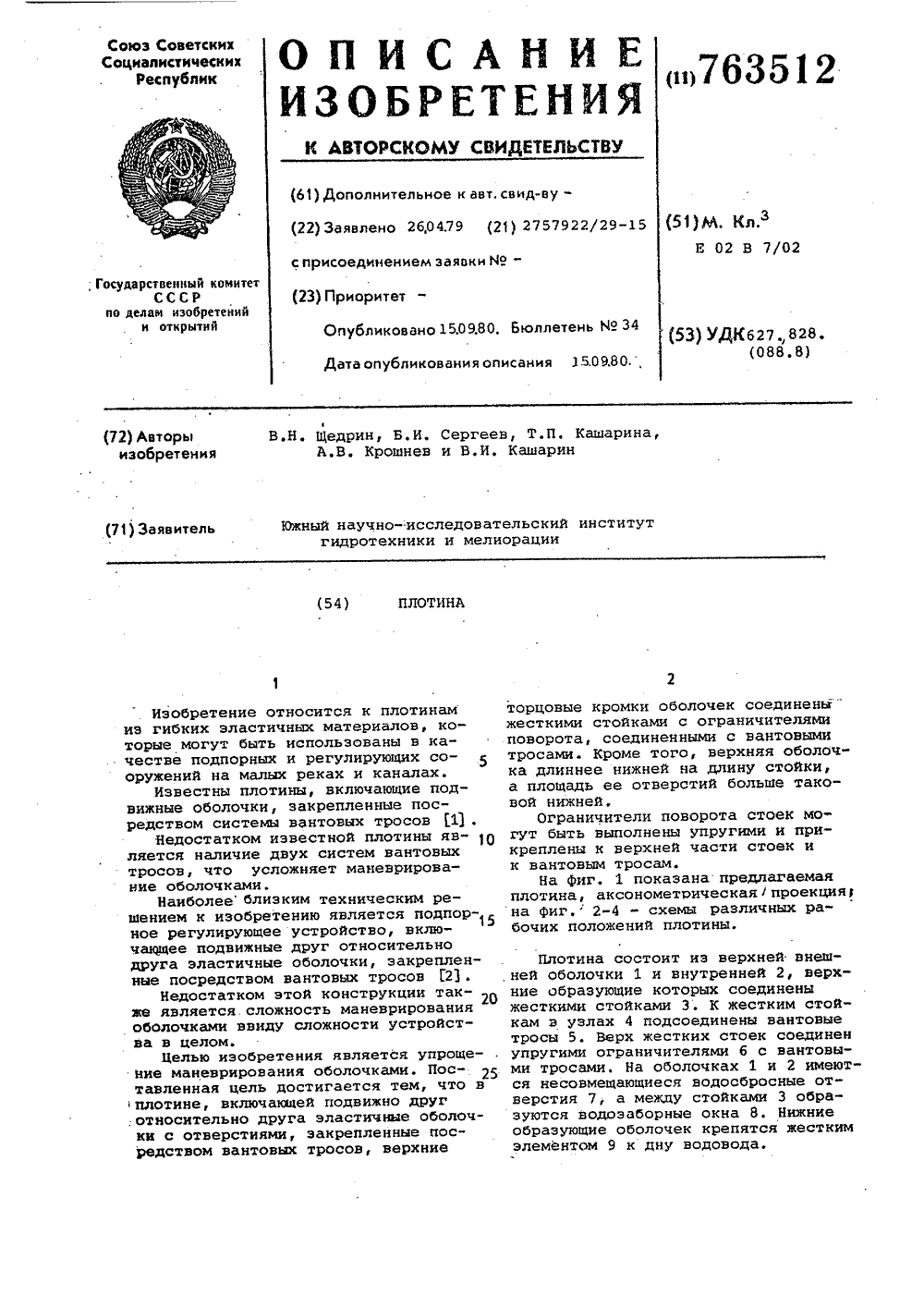

Номер патента: 763512

Опубликовано: 15.09.1980

Авторы: Кашарин, Кашарина, Крошнев, Сергеев, Щедрин

МПК: E02B 7/02

Метки: плотина

...ограничителями 6 с вантовыми тросами. На оболочках 1 и 2 имеются несовмещающиеся водосбросные отверстия 7, а между стойками 3 образуются водозаборные окна 8. Нижние образующие оболочек крепятся жестким элементом 9 к дну водовода,Плотина работает следующим образом.При пропуске поводковых расходов плотина имеет вид, изображенный на фиг. 1, 2.Поток поступает в водозаборные окна 8 и отжимает оболочки 1 и 2. Вода в нижний бьеф сбрасывается через отверстия 7.При этом происходит соударе ние поверхностного потока и сбрасываемого через,отверстияОграничители 6 предотвращают пово. рот стоек 3 в сторону нижнего бьефа.При уменьшении уровня воды в верхнем бьефе количество поступающей в ок на 8 воды уменьшается и пространство между оболочками...

Номер патента: 791831

Опубликовано: 30.12.1980

Авторы: Астафичев, Новоторов, Окорочков

МПК: E02B 7/02

Метки: перекрытия, рек, русел

...отсыпают призму, поднимают намывом или отсыпкой дно реки перед призмой.Кроме того, с целью предотвращения размыва полнятого участка лна реки на егоповерхность укладывают защитное покрытие,тта чертеже изображен продольный разрез перекрытия, иллкстрируюгций предложенный способ.Перел призмой 1 находится участок рекис полнятым дном 2 и защитным покрытием 3. 2На поднятом дне располагается призма банкета 4,Способ осуществляется в слелукпцей пос.ледовател ьности. Перед отсыпкой призмы банкета 4 ниже его створа отсыпают призму 1, полнимают намывом или отсыпкой дно 2 реки перед призмой и на поверхность полпятого участка дна реки укладывают защитное покрытие 3. Экономический эффект от использования изобретения составит не менее 2 млн. руб....

Номер патента: 810878

Опубликовано: 07.03.1981

Автор: Бисноватый

МПК: E02B 7/02

Метки: плотина

...элементами 7 для фиксации их на флютбете.Эластичная оболочка 2, расположеннаяна горизонтальном участке флютбета 1, закреплена непосредственно на нем по образующей с помощью металлической плиты 8горизонтального прижимного бруса 3 и крепежных элементов, например, анкеров 9 иболтов 10.На откосах оболочка 2 по образующейзакреплена между Г-образными прижимными брусьями 4 и накладными планками 10б посредством болтов 11 и гаек 12, Элементы 7 для фиксации Г-образных прижимных брусьев 4 и накладных планок б содержат вделанные в флютбете винты 13 и гайки 14, при этом Г-образные брусья 4 и 15планки 6 выполнены соответственно с отверстиями 15 под винты 13.Для повышения надежности эксплуатации Г-образные прижимные брусья 4 снабжены...

Номер патента: 812874

Опубликовано: 15.03.1981

Авторы: Бондаренко, Лемешев, Ылясов

МПК: E02B 7/02

Метки: водоподпорное, сооружение

...гибкое полотнище 6, ве испытывающее в этот момент нагрузок,С подъемом уровня воды в верхнем бьефе растут и нагрузки на щит 3 воспринимаемые шарниром 4 и оболочкой 1. При достижении уровнем воды верхнего бьефа отверстий 5, щита 3 вода начинает поступать в разгрузочную камеру 7, а так как нижний ряд отверстий 8 полотнища 6 размещен на некотором расстоянии от дна и их общая площадь меньше площади отверстий 5, то камера 7 частично заполнится водой, наличие которой снизит нагрузки в оболочке 1 за счет создания противодавления основным нагрузкам со стороны верхнего бьефа. По мере роста уровня в верхнем бьефе и достижения им проектной величины поступление воды в камеру 7 через отверстия 5 увеличится и камера 7 будет полностью заполнена водой. В...

Номер патента: 821642

Опубликовано: 15.04.1981

Авторы: Волосухин, Коренев, Крошнев, Сергеев

МПК: E02B 7/02

Метки: регулирующее

...подающего трубопровода 5 и сифона б. Подающий трубопровод имеет водозаборное устройство 7, расположенное на некотором. удалении от сооружениявверх по течению. На трубопроводе имеется задвижка 8.Устройство работает следующим образом.При увеличении уровня воды в верхнем бьеф происходит наполнение горизонтальных шахт 4 посредством само 5 течцого трубопровода 5. Давление во" ды на тороидальные цилиндрические элементы в шахтах 4 растет и они, перемещаясь вдоль гребня сооружения, занимают проектное положение под оболочкой 1При дальнейшем увеличе-. нии уровня воды в верхнем бьефе происходит зарядка сифона 6 и, поскольку пропускная способность сифона больше пропускной способности трубо провода 5, происходит опорожнение шахт 4 и перепад...

Номер патента: 829768

Опубликовано: 15.05.1981

Автор: Сичинава

МПК: E02B 7/02

Метки: водосливная, плотина

...2 переменной высоты, которые в начале, середине и конце забиты в .3-4 сплошных ряда, а промежутки между ними также заполнены.горизонтально уложенными автопокрышками, фиксируемыми по верху сетками 3 из тросов, в результате чего образована криволинейная водосливная поверхность 4 по кривой затухающих колебаний, копирующая волну, затухающую к.нижнему бьефу.Профиль плотины обеспечивает эффективное .гашение энергии водного потока, переливающегося через плотину, безаварийность работы плотины;Кроме того, использование отработавших автопокрышек обеспечивает эффективное перегораживание поймы реки без какой-либо дополнительной829768 Формула изобретения Составитель В, КозаковРедактор А. Наурсков ТехредМ. Рейвес КорректорМ. Де Подписиа СССРийб д....

Номер патента: 844664

Опубликовано: 07.07.1981

Авторы: Грудачев, Коренев, Крошнев, Николаев, Рязанов, Сергеев, Тупанова, Щедрин

МПК: E02B 7/02

Метки: регулирующее, сооружение

...емкости затвора регулируется датчикомуровня воды, состоящим из поплавка 5, соединенного с мембраной 6, которая посредством гибкого высоконапорного трубопровода 7, заполненного жидкостью, управляет водовыпускными отверстиями 8, образованнымигибкими цилиндрическими элементами 9переменной жесткости, вмонтированными в оболочку затвора,Элементы 9 имеют рабочую полость10. Для принудительного наполненияи опорожнения емкости затвора натрубопроводах имеются задвижки 11 и 1512Сооружение работает следующимобразом.При увеличении уровня воды в верхнем бьефе происходит самонаполнение 2 Ооболочки 1 через трубопровод 4, врезультате чего конструкция занимаетпроектное положение. Всякое последующее отклонение уровня водыверхнего бьефа от проектного...

Номер патента: 866030

Опубликовано: 23.09.1981

Авторы: Бондаренко, Лемешев, Лемешева

МПК: E02B 7/02

Метки: мембранная, плотина

...и закрепления их к основанию, по мере поступления воды в верхний бьеф гребень оболочки 1 под действием выталкивающей силы Г, создаваемой поплавком 3, начинает подниматься вверх. При этом тросы 4 перемещаются в каналах 5, скользя по направляющим элементам 6, в направлении поднятия гребня оболочки 1 до тех пор, пока ограничители 11 не упираются в основание 2, В результате этого положение гребня оболочки 1 и поплавка 3 фиксируется на высоте Н от дна потока, являющейся расчетной величиной уровня верхнего бьефа, Дальнейшее поступление воды в верхний бьеф вызывает перелив потока в нижний бьеф и поднятие гребня оболочки 8 вместе с поплавками 7 и 10 до расчетной высоты Н определяемой длиной тросов 4 от ограничителей 11 до гребня оболочки 8....

Номер патента: 870574

Опубликовано: 07.10.1981

Автор: Островский

МПК: E02B 7/02

Метки: плотина

...в русле, и к расположенным на берегах тяговым устройствам 6.Регулирование ширины отверстия осуществляется следующим образом,У входа в водопропускное отверстие1 со стороны верхнего бьефа наблюдается незначительный перепад уровней во- Бды Ь г. Поэтому натяжение материалаоболочек 2 в вертикальной плоскостинезначительно, Вследствие этого достаточно небольшого усилия, чтобы вывернуть выпуклую в вертикальной плоскости в сторону водопропускного отверстияоболочку в обратную сторону, т. е. ктому берегу, к опорам 3 которого этаоболочка закреплена при помощи верхнего и нижнего тросов 4, При этом ширина водопропускного отверстия изменяЦется от в до в . Регулирование ширины водопропускного отверстия осуществляется регулировочным тросом...

Номер патента: 881183

Опубликовано: 15.11.1981

Авторы: Бондаренко, Лемешев, Лемешева

МПК: E02B 7/02

Метки: плотина

...верхнего полотнища, в котором выполнено щелевидное отверстиее.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР571541, кл, Е 02 В 7/02, 1976. 8811 вием гидродинамических сил со стороны верхнего бьефа перемещаться в сторону нижнего бьефа с образованием водопропускной щели 8. К,балласту 7 прикреплено нижней кромкой дополнительноеполотнище 9 с отверстиями 10 в нижней части. Верхняя кромка полотнища 9 прикреплена системой тросов 11 к тросам 4 на расчетном расстоянии от закрепленной к ним верхней части полот- О/нища 6 таким образом, что между полот нишами 6 и 9 образуется карман 12.Плотина работает следующим образом,После установки плотины в русле нагрузки от гидростатического давления воды...

Номер патента: 891831

Опубликовано: 23.12.1981

Авторы: Борисовец, Герасимова, Козлов, Лея, Федоров, Шенберг

МПК: E02B 7/02

Метки: плотина

...ферм 10, которые 1состоят из фронтального стержня 11с пазами для закладки щитов экрана,надводного стержня 12, подводногостержня 13. Стержни фермы 10 соединены посредством шарниров 14-17. Надобоймой 18 расположена кассета 19для несущих канатов 7, Шарнир 14выполнен легкоразъемным, например, в Овиде грузового крюка. Фермы 1 О соединены между собой через растяжки 20-22также шарнирно, что позволяет копировать профиль русла,Сборка плотины осуществляется следующим образом.На дно русла укладывается гибкийфлютбет 1 с пригрузочным ковром 2из отработанных автомобильных покрышек, связанных между собой проволокой и засыпанных грунтом 3. Это необходимо для того, чтобы гибкийфлютбет работал.на всю расчетную длину, так как без пригрузки, как показывает...

Номер патента: 905356

Опубликовано: 15.02.1982

Авторы: Кашарин, Кашарина, Щедрин

МПК: E02B 7/02

Метки: плотина

...состоит из эластичного полотнища 1 и береговых устоев 2. Полотнище 1 закреплено на Флютбете припомощи анкерных устройств 3. К полот- днищу прикреплены боковые стенки в виде предварительно. напряженной эластичной ленты 4 и гибких поперечныхэлементов 5. Эластицная лента 4 можетвыполняться с различной жесткостью Звна растяжение по ширине последней,Расстояния между гибкими поперечнымиэлементами 5 определяются расчетом.По длине ленты 4 с гибкими элементами5 могут быть прикреплены продольныеупругие цилиндрические уплотнители 6 4ленту 4 к береговым устоям 2, что непозволяет заполнителю вытекать из оболочки 1. Прикрепленные на определенном расстоянии друг от друга гибкиеэлементы 5 препятствуют выворачиванию предварительно найряженной лентыа...

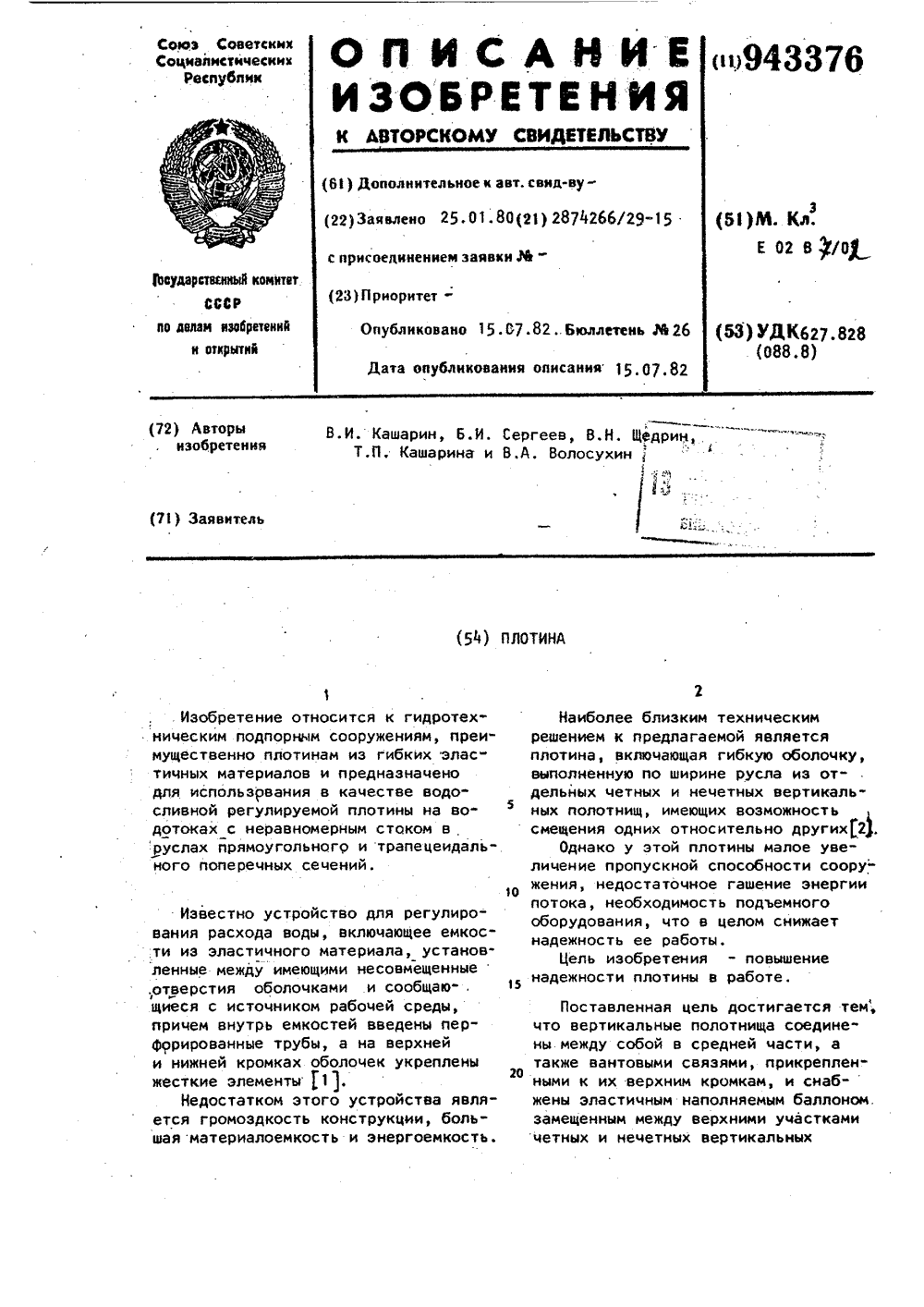

Номер патента: 943376

Опубликовано: 15.07.1982

Авторы: Волосухин, Кашарин, Кашарина, Сергеев, Щедрин

МПК: E02B 7/02

Метки: плотина

...гибких связей 7 поднимаются, образуя донные и боковые отверстия. При этом происходит соударение донного потока с боковым. В дальнейшем общий донный поток соударяется с общим поверхностным и происхо-,дит их взаимное гашение, После прохождения паводка сначала закрываютсядонные отверстия, а потом опорожняется баллон 3 и .плотина возвращается в первоначальное положение. Формула изобретения Плотина, включающая гибкую оболочку, выполненную по ширине русла изотдельных четных и нечетных вертикальных полотнищ, имеющих возможность смещения одних относительнодругих, о т л и ч а ю щ а я с ятем, что, с целью повышения надежности в работе, вертикальные полотнища соединены между собой в средней части, а также вантовыми связями по их верхним кромкам...

Номер патента: 962426

Опубликовано: 30.09.1982

Автор: Островский

МПК: E02B 7/02

Метки: плотина

...О,Работа плотины осуществляется следующим образом.Поскольку конструкция плотины пре(цусматривает многократное открытиеи закрытие водопропускного отверстия,за исходное положение принимаетсяоткрытая плотина. Причем открытие(закрытие) водопропускного отверстия может осуществляться с помощьюперемещения как одной, так и обеихсекций экрана. На фиг, 1 приведенаплотина с водопропускным отверстием,образованным за счет раскрытия только одной секции экрана. В исходномположении секции экрана занимаютположение 1 и 2. Секция экрана 1находится в рабоцем положении, аюосекция 2 выведена из работы и закимает положение 2 , Подвижные опоры5 смещены по несущему тросу к осипотока и занимают положение 5, Регулировочные тросы находятся в поло(жении 8 и 9,...

Номер патента: 966140

Опубликовано: 15.10.1982

Авторы: Бродский, Редченко, Цветков

МПК: E02B 7/02

Метки: плотина, судоходная

...виде секционного сегментного затвора, каждаясекция которого шарнирно прикрепленак нижнимконцам двух смежных поворотных опорных стоек, причем опорныестойки закреплены к мосту с возможностью поворота в сторону верхнегобьефа.На фиг. 1 изображена судоходнаяплотина, вид с верхнего бьефа; нафиг. 2 - разрез А-А на фиг. 1.Судоходная плотина состоит из 25 моста 1, к которому посредством шарниров закреплены поворотные опорныестойки 2. К стойкам 2 шарнирно закреплены секции 3 сегментного затвора.Каждая секция 3 соединена с подъем ным механизмом 4 тягой 5. Нижние концы поворотных стоек 2 опираются на" флютбет 6 посредством упоров 7.Устройство работает следующим образом,При перекрытом отверстии опорные стойки 2 устанавливаются в такое 5 положение,...

Номер патента: 968149

Опубликовано: 23.10.1982

Автор: Шилов

МПК: E02B 7/02

Метки: плотина

...грань 3, За пазуху водо.сливной грани 3 отсыпается местныйгрунт 4 с образованием верхнего откоса 5, выполняющего роль пригрузки плиты 1 и водоупорной части. Вместном грунте 4 размещены железобетонные или металлические тяги 6,соединенные с верхней частью водосливной грани 3 и тыловой частьюфундаментной плиты 1. Свободныйконец водосливной грани 3 выровнени связаноголовком 7 с плитамиЗ крепления гребня, через который происходитсброс воды в нижний бьеф на водобой9. Соединение тяги 6 с фундаментной968149Фе фе фе ер фаеефФевееефв ,ее е .еафВвФфф ВфеВфФ.3плитой 1 и водосливной гранью 3 производится шарнирно или сваркой закладных деталей. Продольная жесткость плотины обеспечивается сваркой закладных деталей плит 8 и оголовка...

Номер патента: 1033625

Опубликовано: 07.08.1983

Авторы: Анцигин, Бондаренко, Иванова, Лев, Цыпленков

МПК: E02B 7/02

Метки: мембранная, плотина

...на Фиг. 3 -то же, продольный разрез.Мембранная плотина содержит оболочку из гибкого полотнища 1, снабженного верхним жестким элементом 2имеющим значительную поперечнуюжесткость, а также боковыми и нижними жесткими элементами 3, имеющими небольшую жесткость. Верхний50 55 60 65 нижние жесткие элементы 3 удерживаются от сдвига напусками 5, которые прижимаются давлением воды к ограждениям водотока и удерживаются от сдвига за счет силтрения. Верхний жесткий элемент 2удерживается от сдвига надводнымиопорами 4, Для обеспечения плотности прилегания напусков 5 к ограждениям водотока в верхней зоне,там где давление воды слаббе, надуваются воздухом или накачиваютсяводой камеры б, которые устанавливаются в этих местахф, непосредственнопод...

Номер патента: 1068573

Опубликовано: 23.01.1984

Авторы: Лемешев, Петров

МПК: E02B 7/02

Метки: мягкая, плотина

...наличиеминимальных напряжений в материалеоболочки способствует большей ееподверженности вибрации из-за воздействия на оболочку переливающегосяпотока, создающего в седловидныхвпадинах 7 резкие перепадЬ гидро динамического давления, в результате чего образуются вращающиесягоризонтальные вальцы, являющиесягенераторами кОлебаний оболочки 1,С целью исключения этих явленийвнешнюю поверхность оболочки 1 охватывает защитный экран 8, закрепленный к основанию 2 по продольнымкромкам анкерными устройствами3 и 9 и по продольной образующей10 тросовыми оттяжками 11 к крюкам12. При этом место расположения продольной образукицей 10 определяетсядлиной профиля оболочки 1 и приходится на ее нижнюю диффузионную зону 12. Такое крепление защитногоэкрана...

Номер патента: 1068574

Опубликовано: 23.01.1984

Автор: Ковшевацкий

МПК: E02B 7/02

Метки: агрегатным, изменяемым, плотина, состоянием

...увеличение эксплуатационныхрасходов при необходимости систематического подкачиванияЦелью изобретения является повышение надежности в работе плотины.Поставленная цель достигается тем,25что внутри оболочки размещен каркасиз токопроводящей спирали, соединенной с источником питания, а в качестве заполнителя принята твердеющая вмагнитном поле Ферромагнитная жидкостьКроме того, материал оболочкимагнитопроницаем и в совокупности скаркасом из токопроводящей спиралипредставляет соленоид.На чертеже схематически изображена предлагаемая плотина. Плотина состоит из прикрепленной к флютбету 1 эластичной оболочки 2 40 с каркасом 3 в виде токопроводящей спирали, соединенной с источником питания (не показан). Внутри оболочки находится...

Номер патента: 1084358

Опубликовано: 07.04.1984

Авторы: Кашарина, Ковалев, Косенко, Щедрин

МПК: E02B 7/02

Метки: крепления, полотнищ, эластичных

...опирающаяся на фиксатор 10. В гнезде 9 находится бобышка 11, внутри которой проходит несущий трос 12, находящейся на лебедке 13 (фиг. 2). В свою очередь несущий трос с помощью вантовой системы 14 соединен с мембранной плотиной 15. Бобышка 11 имеет втулку 16, через отверстие в которой пропускается несущий трос 12. Винт 17 заклинивает трос в обойме бобышки 11 (фиг. 3). В свою очередь к подвижной раме 8 закрючок 18 прикрепляется дополнительный тросик 19, пропущенный через неподвижно закрепленное на консоли ушко 20 (фиг. 2).Тросик 19 соединен с синхронным сбрасывателем, выполненным в виде обоймы 21, в которой закреплена бобышка 22, удерживаемая в обойме фиксатором 23 (фиг. 4). Бобышка 22 закреплена на несущем тросе 24, соединенном с второй...

Номер патента: 1094890

Опубликовано: 30.05.1984

Авторы: Крошнев, Молчанов, Сергеев

МПК: E02B 7/02

Метки: гидровантовая, плотина

...На чертеже изображена плотина,поперечнь 1 йразрез.Плотина включает несущее полотни" 50 ще 1, составленное из сдвоенньгс упруч гих пластин, соединенных между собои шарнирно, Оио заключено в,цемпфирующей, управляемой принудительно через нагнетательное устройство полости 2. 55 Полость образована двустороннеогибающими эластичными мембранами .3 и заполнена вязким заполнителем, подаваемым через нагнетательное устройствос возможностью варьирования степеньннаполнения, Эластичныемембраны закреплены своей внутренней поверхностью дискретно к напорно-водосливному полотнищу посредством гибких связей 4 и образуют пространственныегидровантовые ячейки 5 двойной кривизны,Плотина работает следующим образом.Установленное в движущемся...

Номер патента: 1097747

Опубликовано: 15.06.1984

Автор: Бурдинский

МПК: E02B 7/02

Метки: гидротехнического, подпорного, понур, сооружения

...понур подпорного гидротехнического сооружения, включающийзакрепленный к сооружению и уложенный со стороны верхнего бьефа анкерующий элемент 2 3,Недостатками данной конструкцииявляются ее сложность, необходимостьтщательного выполнения работ, возможность кольматажа обратного фильтраи дренажа.Целью изобретения является снижение материалоемкости и упрощениетехнологии возведения.Поставленная цель достигаетсятем, что в основании понура размещенслой грунтовой отсыпки, под которойуложен противофильтрационный экран,при этом последний герметично соединен с анкерующим элементом посредством прижимного элемента, установленного в конце понура, наиболее удаленном от сооружения.На чертеже изображена мягкаяплотина парусного типа, общий вид. 45Понур...

Номер патента: 1102838

Опубликовано: 15.07.1984

Автор: Лемешев

МПК: E02B 7/02

Метки: анкерное, гибкого, закрепления, полотнища

...6 с цилиндрической 50скобой 7, под которой установленасводобно плавающая вторая скоба 8с опорой поворота 9 например,шарнир) на конце цилиндрическойскобы 7, причем установлена онатаким образом, что ее левая обращенная к пластине б часть больше, чемправая, на торце которой выполненупорный цилиндрический стержень 10.При повороте скобы 8 против частовойстрелки и заходе в паз 2 кромки еебольшей левой части между упорнымстержнем 10 и основанием 1 образуется зазор 11, через который в полость12 вводится эластичный баллон 13,выполненный на кромке закрепляемо го полотнища 14 сооружения. С цельюпридания большей прочности соединениюпластины 6 и скобы 7 они снабженыребрами 15 жесткости,Устройство работает следующимобразом. К анкерным крюкам 4...

Номер патента: 1124083

Опубликовано: 15.11.1984

Авторы: Изъюров, Хелевин

МПК: E02B 7/02

Метки: плотина

...данные плотины требуютвесьма прочного скального основания,сложны в изготовлении, требуют устройства противофильтрационной завесыв основании и недостаточно надежныв эксплуатации.Известна плотина, включающая гибкую ободочку, установленную на флютбете 2 .Однако известные плотины не исключают фильтрации через плотину и ихможно использоватьтолько для образования водохранилищ для,небольших 25подъемов уровня воды.Цель изобретения - уменьшениеФильтрации воды через тело плотиныи удешевление ее строительства.Поставленная цель достигается зОтем, что в плотине, включающей гибкуюоболочку установленную на флютбете, верхняя кромка гибкой оболочкиприкреплена к опорной балке, опертойна вертикальные стойки, установленные на Фдютбете, выполненном из...
