Плотина

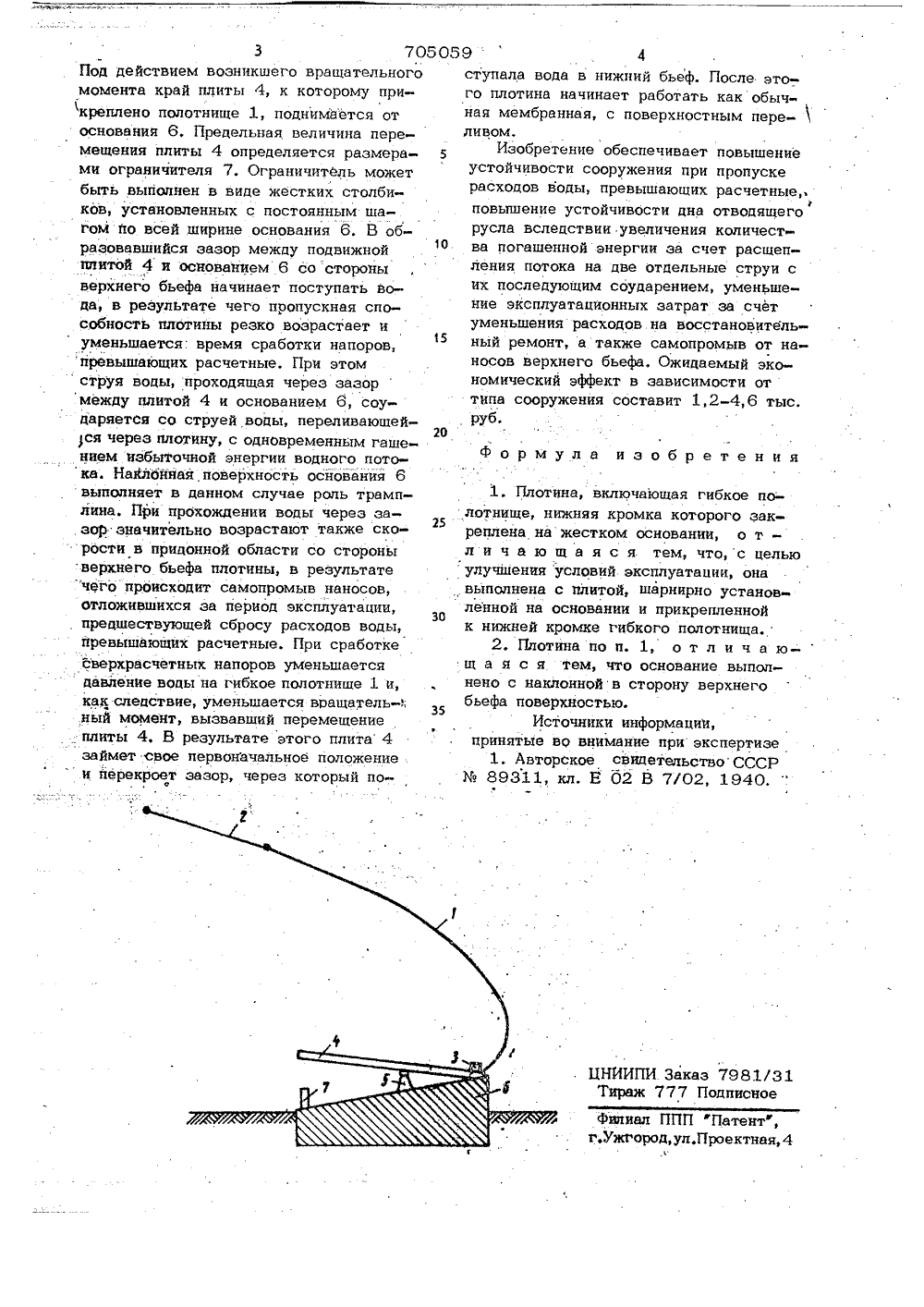

Союз СоветскикСоциалистическихРеспубики по 705 О 59 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23)прио итет Гееударственнмй комитет СССР в делам изобретений(088,8) Дата опубликования описания 28 12.79 И. М. Козорезова, П. М. Степанов и М, Н. Цивин(72) Авторы изобретения Новочеркасский инженерно-мелиоративный институт(54) ПЛОТИНА 1Изобретение относится к .плотинам из ,гибких материалов, применяемым в гидромелиорации при использовании местного стока.Известны плотины, включающие гибкое полотнище, нижняя кромка которого закреплена на жестком основании 11.Однако известная плотина сложная в эксплуатации, так как она хорошо работает только при небольшом изменении расчетных расходов. При пропуске же10 паводка, значительно их превышающего, плотина теряет устойчивость, в резуль- , тате чего создается аварийная ситуация,Цель изобретения - улучшение усло 15 вий эксплуатации.Это достигается тем, что известная: плотина закреплена на жестком основании, выполнена с плитой, шарнирно на нем ус тановленной и прикрепленной к нижней кромке гибкого полотнища.Кроме того, основание может быть выполнено с наклонной в сторону верхйего бьефа поверхностью. На чертеже показана плотина, поперечный разрез,Плотина включает гибкое полотнище1, верхний край которого удерживаетсявантовыми связями 2, а нижний крайприкреплен анкером 3 к плите 4, шарни-.ром 5 соединенной с жестким основанпем6. Верхняя поверхность основания 6выполнена наклонной с уклоном в сторону верхнего бьефа, а в нижней ее час-ти установлен ограничитель 7 перемещения плиты 4.При пропуске расчетных расходов крайплиты 4, к которому прикреплено гибкоеполотнище 1,.опущен и вплотную примыкает к основанию 6.При пропуске расходов, превышающихрасчетные, что наблюдается при паводке,с увеличением подпора со стороны верх-него бьефа увеличивается высота плотины:Это вызыает увеличение растягиваюшегоусилия в гибком полотнище, а следовательно, и увеличение силы, приложенной к,подвижной плите 4 и направленной ввепх,3 70 Под действием возникшего вращательного момента край плиты 4, к которому прикреплено полотнище 1 поднимается от основания 6, Предельная величина перемещения плиты 4 определяется размерами ограничителя 7. Ограничитель может быть выполнен в виде жестких столбиков, установленных с постоянным шагом йо всей ширине основания 6. В образовавшийся зазор между подвижной плитой 4 и основанием 6 Со стороны верхнего бьефа начинает поступать вода, в результате чего пропускная способность плотины резко возрастает и уменьшается время сработки напоров, превышающих расчетные, При этом струя воды, проходящая через зазормежду плитой 4 и основанием 6, соударяется со струей воды, переливающейся через плотину, с одновременным гашением избыточной энергии водного потока. Наклонная поверхность основаййя 6 выполняет в данном случае роль трамплина. При прохождении воды через за- .за значительно возрастают также скорости в придонной области со стороны верхнего бьефа плотины, в результате "чего происходит самопромыв наносов, отложившихся за период эксплуатации, предшествующей сбросу расходов воды, йревышающих расчетные. При сработке сверхрасчетных напоров уменьшается давление воды на гибкое полотнище 1 и, как следствие, уменьшается вращатель-,; ный момент, вызвавший перемещение плиты 4, В результате этого плита 4 займет свое первоначальное положение и йерекроет зазор, через который по 50594ступала вода в нижний бьеф. После это-,го плотина начинает работать как обычная мембранная, с поверхностным пере-ливом,Изобретение обеспечивает повышениеустойчивости сооружения при пропускерасходов воды, превышающих расчетные,.повышение устойчивости дна отводящегорусла вслецствии увеличения количест 1 О ва погашенной энергии за счет расщепления потока на две отдельные струи сих последующим соударением, уменьшение эксплуатационных затрат за счетуменьшения расходов на восстановитель 15 ный ремонт, а также самопромыв от наносов верхнего бьефа, Ожидаемый экономический эффект в зависимости оттипа сооружения составит 1,2-4,6 тыс,руб,20Формула изобретения 1. Плотина, включающая гибкое полотнище, нижняя кромка которого закреплена нажестком основании, о т -л и ч а ю щ а я с я тем, что, с цельюулучшения условий эксплуатации, онавыполнена с плитой, шарнирно установ- ЗОленной на основании и прикрепленнойк нижней кромке гибкого полотнища.2. Плотина по п. 1, о т л и ч а ю-щ а я с я тем, что основание выполнено с наклонной в сторону верхнего 35бьефа поверхностью.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР89311, кл. Е 02 В 7/02, 1940.
