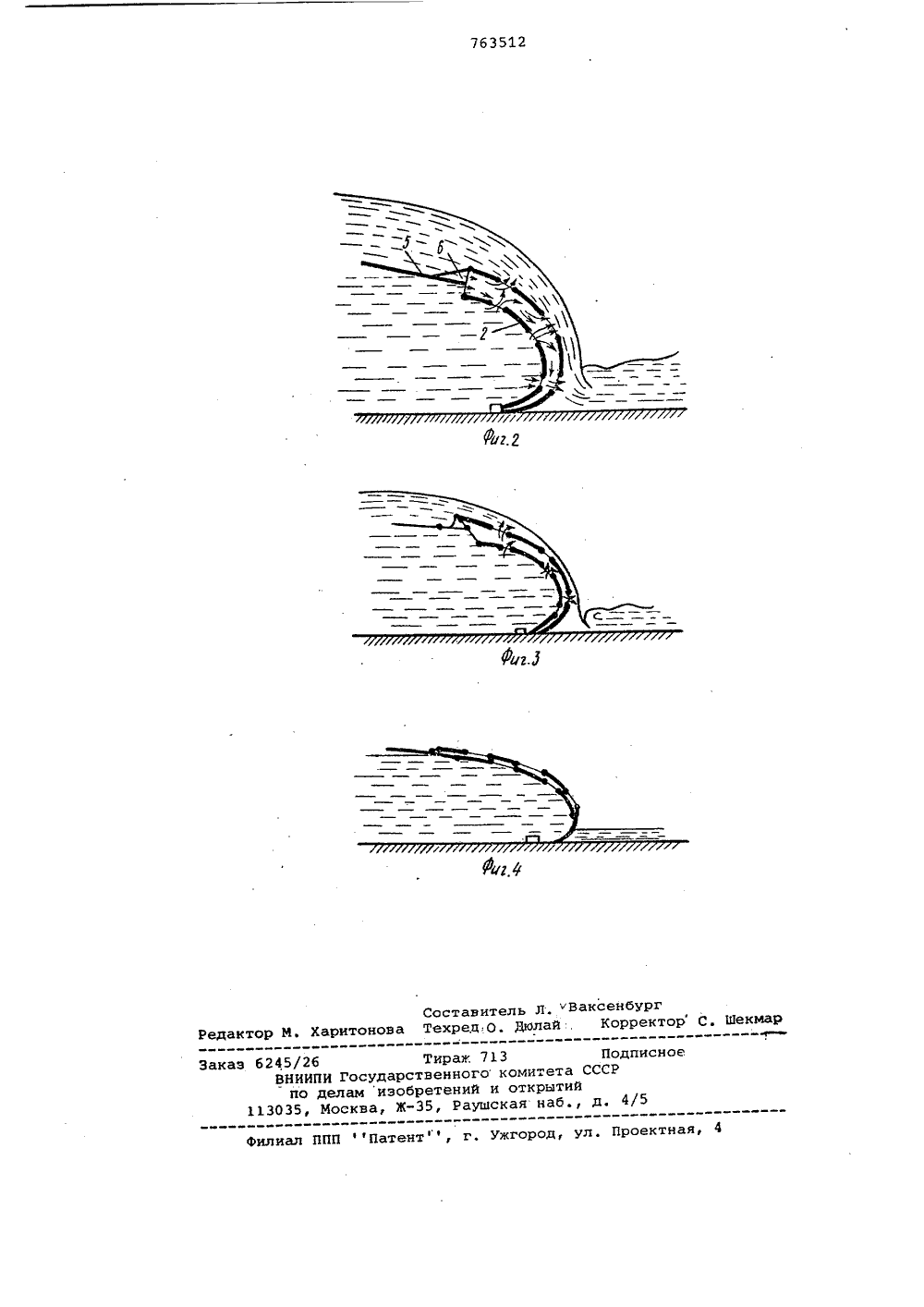

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик; Государственный комитет СССР по делам изобретений и открытий(088. 8) Дата опубликования описания 150980.,(72) Авторы изобретенияВ.Н. Щедрин, Б.И. Сергеев, Т.П. Кашарина, Ъ.В. Кроюнев и В,И, Кашарин 71) Заявитель 1 йкный научно-исследовательский институт гидротехники и мелиорации(54) ПЛОТИНА Изобретение относится к плотинам иэ гибких эластичных материалов, которые могут быть использованы в качестве подпорных и регулирующих сооружений на малых реках и каналах.Известны плотины, включающие подвижные оболочки, закрепленные посредством системы вантовых тросов 11 .Недостатком известной плотины яв ляется наличие двух систем вантовых тросов, что усложняет маневрирование оболочками.Наиболее близким техническим решением к изобретению является подпор ное регулирующее устройство, включающее подвижные друг относительно друга эластичные оболочки, закрепленные посредством вантовых тросов Г 21 .Недостатком этой конструкции также является сложность маневрирования оболочками ввиду сложности устройства в целом.Целью изобретения является упрощение маневрирования оболочками. Поставленная цель достигается тем, что в плотине, включающей подвижно друг ;относительно друга эластичные оболочки с отверстиями, закрепленные посредством вантовых тросов, верхние торцовые кромки оболочек соединеныжесткими стойками с ограничителямиповорота, соединенными с вантовымитросами. Кроме того, верхняя оболочка длиннее нижней на длину стойки,а площадь ее отверстий болыае таковой нижней,Ограничители поворота стоек могут быть выполнены упругими и прикреплены к верхней части стоек ик вантовым тросам.На фиг. 1 показана предлагаемаяплотина, аксонометРическая/проекцияна фиг, 2-4 - схемы различных рабочих положений плотины. Плотина состоит из верхней внешней оболочки 1 и внутренней 2, верхние образующие которых соединены жесткими стойками 3. К жестким стойкам в узлах 4 подсоединены вантовые тросы 5. Верх жестких стоек соединен упругими ограничителями 6 с вантовыми тросами. На оболочках 1 и 2 имеются несовмещающиеся водосбросные отверстия 7, а между стойками 3 образуются водозаборные окна 8. Нижние образующие оболочек крепятся жестким элементом 9 к дну водовода,Плотина работает следующим образом.При пропуске поводковых расходов плотина имеет вид, изображенный на фиг. 1, 2.Поток поступает в водозаборные окна 8 и отжимает оболочки 1 и 2. Вода в нижний бьеф сбрасывается через отверстия 7.При этом происходит соударе ние поверхностного потока и сбрасываемого через,отверстияОграничители 6 предотвращают пово. рот стоек 3 в сторону нижнего бьефа.При уменьшении уровня воды в верхнем бьефе количество поступающей в ок на 8 воды уменьшается и пространство между оболочками начинает опорожняться.Усилия, действующие на оболочку 1, уменьшаются, а действующие на оболочку 2 увеличиваются. Это приводит к повороту стойки 3 в сторону верхнего бьефа и сближению оболочек 1 и 2.При дальнейшем уменьшении уровня воды в верхнем бьефе стойка 3 разворачивается горизонтально и является продолжением нижней оболочки. Верхняя оболочка перемещается и перекрывает отверстия на нижней оболочке. Обе оболочки соместно образуют глухую оболочку, работающую с переливом через гребень.Установка на гребне плотины между двумя оболочками жестких стоек намного упрощает конструкцию, при этом отпадает необходимость в отжимных баллонах. Конструкция проста инадежна в эксплуатации и изготовлении. Экономическая эффективность при внедрении изобретения заключается в уменьшении капитальных затрат на ее изготовление и снижении эксплуатационных затрат.Формула изобретения1. Плотина, включающая подвижныедруг относительно друга эластичныеоболочки с отверстиями, закрепленные посредством вантовых тросов,о т л й ч а ю щ а я с я тем, что, сцелью упрощения маневрирования оболочками, верхние торцовые кромки оболочек соединены жесткими стойкамис ограничителями поворота, соединенными с вантовыми тросами.2. Плотина по и. 1, о т л и ч а ю щ а я с я тем, что верхняя оболочка длиннее нижней на длину стойки,3. Плотина по и. 1, о т л и ч аю щ а я с я тем, что площадь отверстий верхней оболочки больше таковой 2 нижней.4. Плотина по п. 1, о т л и ч аю щ а я с я тем, что ограничителиповорота выполнены упругими и прикреплены к верхней части стоек и квантовым тросам.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРУ 607876, кл. Е 02 В 7/02, 1976.2. Авторское свидетельство СССРР 618481, кл. Е 02 В 7/02, 1976.763512 Фиг Ф Со ст ав ител ь Л.В акс ен бургтор М. Харитонова Техрец.О. Дюлай:. Корректор С, Шек исное/5у Д иал ППП ффПатент, г, Ужгород, ул. Проектная Закаэ 6245/26ВНИИПИпо дел113035, М осуд ам и ква,Тираж 713 ственного комите бретений и откры -35, Раушская на Па СССий
