Плотина

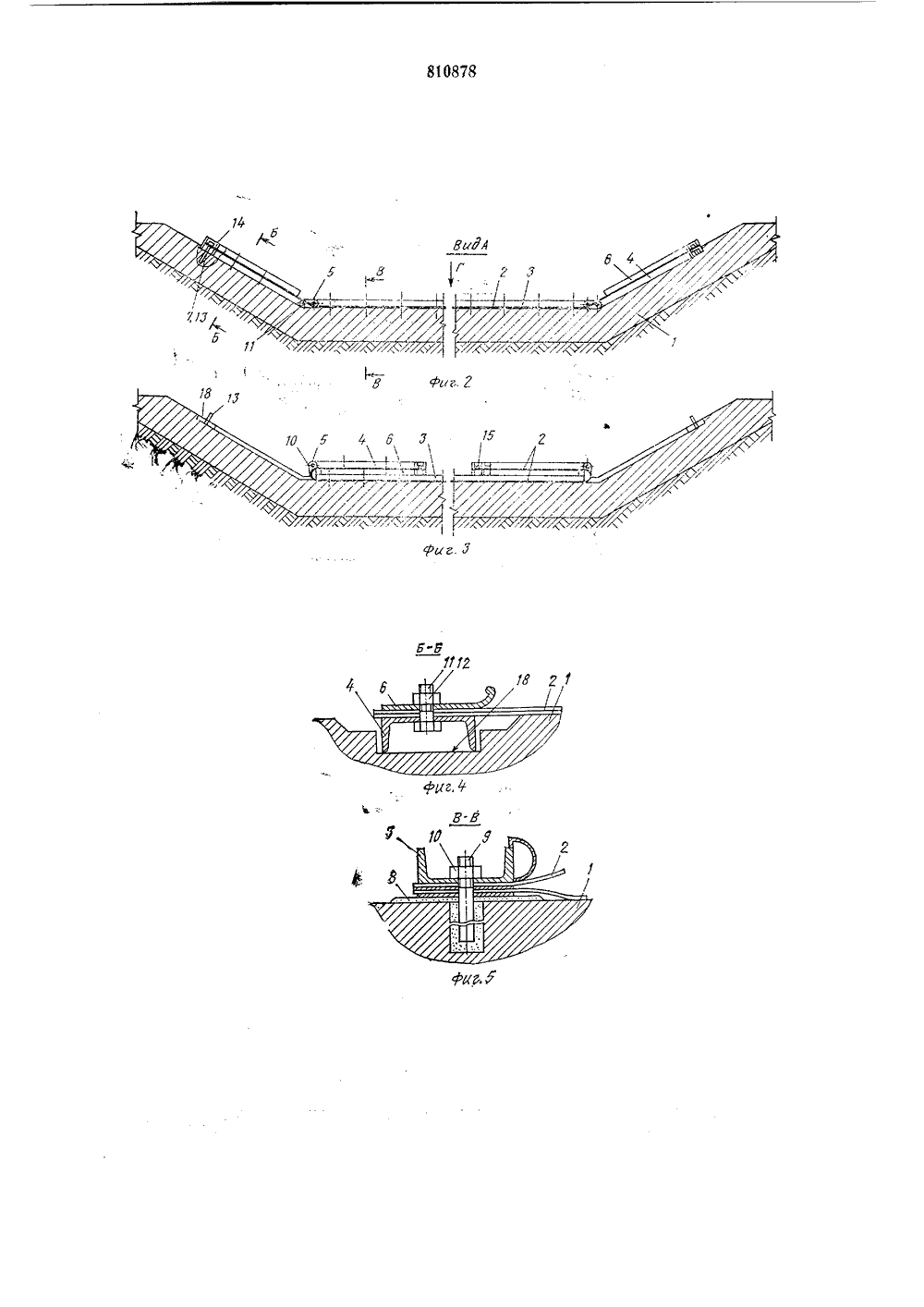

1 н 1 ЗЮ 878 ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических Республик(23) Приоритет (43) Опубликов (45) Дата опуб дарственпый комитет СССР07.03,81. Бюллетень9ования описания 07.03.81 по делам изобрети и откропи 72) Автор изобретения 71) Заявитель Е, Г. Бисноватыйсударственный институт по проектированию дорожнотранспортных сооружений Гипрокоммундортранс ОТИНА Изобретение относится к плотинам из эластичных материалов и может быть использовано на реках с естественными откосами.Известны плоттую эластичнуюпо образующей ижимов 111.Наиболее близким к изобретению техническим решением является плотина, вклю чающая эластичную оболочку, прикрепленную к расположенным на дне и откосах горизонтальному и Г-образным брусьям 2.Существенные недостатки известных конструкций плотин заключаются в том, что 15 оболочка, закрепляемая анкерными зажимами на откосах, расположена выше уровня воды. В зимний период, когда оболочка укладывается в нерабочее положение, т. е. из нее удаляется вода и она опускается на 20 дно, ее выступающие из воды на откосах участки находятся под воздействием температуры окружающей среды, что крайне отрицательно влияет на материал оболочки, особенно низкие температуры в северных и 25 резко континентальных районах.Особенно опасен период ледохода, когда идущий по реке лед рвет материал оболочки, разрушает крепление и ломает раму, что приводит к выходу из строя плотины, 30 ины, включающие замкну- д оболочку, закрепляемую осредством анкерных завосстановление которои требует значительных материальных и временных затрат, а все в целом снижает срок службы.Целью изобретения является повышение эксплуатационной надежности плотины путем устранения отмеченных недостатков.Поставленная цель достигается тем, что горизонтальный и Г-образный брусья соединены шарнирно, причем последние снабжены крепежными и фиксирующими элементами, а оболочка закреплена между Г- образными брусьями и крепежными элементами.На фиг. 1 схематично изображена плотина, продольный разрез; на фиг. 2 - вид А фиг. 1; на фиг. 3 - плотина в рабочем положении; на фиг, 4 - разрез Б - Б фиг. 2; на фиг. 5 - разрез В - В фиг. 2; на фиг. 6 - вид Г фиг. 2.Плотина содержит смонтированный на откосах и дне реки флютбет 1, эластичную оболочку 2 и раму, содержащую горизонтальный прижимной брус 3 и Г-образные прижимные брусья 4, расположенные на откосах при рабочем положении плотины, соединенные с горизонтальным брусом 3 посредством двухосных шарниров 5 и снабженные крепежными элементами в виде накладных планок 6 и фиксирующими элементами 7 для фиксации их на флютбете.Эластичная оболочка 2, расположеннаяна горизонтальном участке флютбета 1, закреплена непосредственно на нем по образующей с помощью металлической плиты 8горизонтального прижимного бруса 3 и крепежных элементов, например, анкеров 9 иболтов 10.На откосах оболочка 2 по образующейзакреплена между Г-образными прижимными брусьями 4 и накладными планками 10б посредством болтов 11 и гаек 12, Элементы 7 для фиксации Г-образных прижимных брусьев 4 и накладных планок б содержат вделанные в флютбете винты 13 и гайки 14, при этом Г-образные брусья 4 и 15планки 6 выполнены соответственно с отверстиями 15 под винты 13.Для повышения надежности эксплуатации Г-образные прижимные брусья 4 снабжены крепежными рейками 16, один конец 20которых шарнирно закреплен на флютбете1 посредством шарнира 17, а второй закреплен жестко на свободном конце Г-образных брусьев.Наклонные, т. е. смонтированные на откосах участки флютбета, выполнены с Побразными выемками 18 для расположенияв них Г-образных прижимных брусьев 4 икрепежных реек 16. Винты 13 также расположены в выемках 18. На флютбете 30смонтированы упоры 19 для опирания Г-образных брусьев 4 в нерабочем положенииплотины,Плотина эксплуатируется следующим образом, 35В рабочем положении плотины Г-образные брусья 4 и крепежные рейки 16 располагают в П-образных выемках 18 на наклонных участках флюбета 1 и фиксируютв них элементами 7. После закрепления 40оболочки на флютбете ее заполняют водой,обеспечивая тем самым работоспособностьплотины,На зимний период плотину укладывают внерабочее положение, для чего предвари тельно удаляют воду или воздух, и эластичная оболочка 2 опускается на флютбет. После чего Г-образные прижимные брусья 4 с накладными планками б и крепежные рейки 16 освобождают от фиксации элементами 7 и поворачивают вместе с оболочкой относительно шарниров 5, 17 и укладывают горизонтально, опирая их на упоры 19. Двухосные шарниры обеспечивают складывание оболочки без резкого перегиба, исключая тем самым повреждение оболочки по линии изгиба.После прохождения ледохода Г-образные брусья 4 поворачиваются относительно шарнира вместе с оболочкой и закрепяются на откосах флютбета 7, после чего оболочка заполняется и поднимается в рабочее положение,Изобретение включено в проект, выпускаемый Гипрокоммундортрансом в 1980 г., внедрение которого будет осуществлено в 1980 - 1981 гг,Формула изобретенияПлотина, включающая эластичную оболочку, прикрепленную к расположенным на дне и откосах горизонтальному и Г-образным брусьям, отличающаяся тем, что, с целью повышения ее эксплуатационной надежности, горизонтальный и Г-образные брусья соединены шарнирно, причем последние снабжены крепежными и фиксирующими элементами, а оболочка закреплена между Г-образными брусьями и крепежными элементами,Источники информации,принятые во внимание при экспертизе 1. Патент Франции1277398, кл. Е 02 В, 1961.2. Затворницкий О. Г. Конструкции из мягких оболочек в гидротехническом строительстве, 1975, с. 9.810878рСоставитель Ваксенбург едактор В. Тимонина Техред А. Камышникова Корректоры: А. Степановаи Т. Трушкина Заказ 351/18 Изд.716 Тираж 694 Подписно НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
