E01C 19/28 — вибрационные или ударного действия, например кулачковые
Дорожный каток
Номер патента: 1133325
Опубликовано: 07.01.1985
МПК: E01C 19/28
...относительно ее ведомого вала 9 на угол ГВедущий вал 8 шарнирной асинхронной муфты 5 присоединен к выходному валу 10 коробки 3 перемены передач посредством гидростатической передачи, состоящий из насо 5 2са 11, гидромотора 12, предохранительных клапанов 13, связанных трубопроводами 14, и блока подпитки, включающего вспомогательный насос 15 и предохранительный клапан 16. Магистрали 17 подходящие к гидромотору 12, выполнены в виде гибких рукавов высокого давления. Гидромотор 12, к валу которого присоединен ведущий вал 8 шарнирной асинхронной муфты 5, закреплен на поворотной платформе 18, установленной посредством вала 19 на раме 20 с возможностью поворота вокруг оси 21. Ось 21 вала 19 проходит через центр шарнирной асинхронной муфты...
Вибрационный каток для уплотнения грунтов
Номер патента: 1135827
Опубликовано: 23.01.1985
Авторы: Батулов, Дерябин, Ефимов, Карпов, Цетлин
МПК: E01C 19/28
Метки: вибрационный, грунтов, каток, уплотнения
...валец с торцовыми элементами и расположенный в вальце возбудитель продольных колебаний с, толкателями, снабжен вибровозбудителемнаправленногодействия и упругимэлементом, посредством которого онустановлен на тяговой раме, причемупругий элемент выполнен в виде сильФона и связан трубопроводами с возбу"дителем продольных колебаний, который выполнен и виде сильфона, связанного с торцовыми элементами вальца,толкателями, а внутренние полостисильфонов и трубопроводов заполненыжидкостью,На Фиг. изображен каток, общийвид, на Фиг.2 - узел сочленения вальца с тяговой рамой.Каток состоит из .тяговой рамаи упругого ребристого вальца2, выполненного, например, в видесильфона. Торцовые элементы 3 соединены с возбудителем 4 продольных...
Вибрационный каток
Номер патента: 1142567
Опубликовано: 28.02.1985
Авторы: Батулов, Дерябин, Карпов, Кошин, Цетлин
МПК: E01C 19/28
Метки: вибрационный, каток
...на оси барабана 1,Однако такой каток характеризуетсянедостаточной эффективностью уплотнения, обусловленной непроизводитель -,ными затратами энергии на перемещение кулачков в радиальном направлении гидроцилиндрами.Наиболее близким к изобретениюявляется вибрационный каток, содержащий тяговую раму, ребристый валецс вибровозбудителем продольных колебаний 2 .Недостатком известного устройстваявляется недостаточная эффективностьпроцесса уплотнения из-за недостаточной глубины проработки грунта.Цель изобретения - повышение эффективности процесса уплотнения путем увечичения глубины проработкигрунта.Указанная цель достигается тем,,что в вибрационном катке, содержащемтяговую раму, ребристый валец с вибровозбудителем продольных колебаний,валец...
Вибрационный каток
Номер патента: 1151638
Опубликовано: 23.04.1985
Авторы: Лавринович, Равкин, Савинов
МПК: E01C 19/28
Метки: вибрационный, каток
...известного устройстваявляется низкое качество швов в массиве особо жесткой бетонной смеси, 25Цель изобретения - повышение качества швов .в массиве особо жесткойбетонной смеси.Указанная цель достигается тем, что в вибрационном катке, содержащем раму, вибровалец, нод для нарезки швов в уплотняемом материале, смонтированный посредством пальца к раме и расположенный в плоскости, перпендикулярной оси вальца, и механизм подъема ножа, нож снабжен гибким35 тяжем, закрепленным к его нижней части и выполненв виде размещенного перед вибровальцом щита серповидной формы с передней вертикальной режущей40 кромкой и со сквозньи дугообразным пазом, в котором размещен палец, причем верхняя часть щита соединена с механизмом подъема ножа.Кроме того,...
Дорожный каток
Номер патента: 1178825
Опубликовано: 15.09.1985
Авторы: Баловнев, Кустарев, Лившиц, Окунев, Партнов
МПК: E01C 19/26, E01C 19/28
...на фиг.4 - то же, общий вид; на фиг, 5 разрез А-А на фиг. 4, 20Устройство содержит раму 1., приводной кривошипный вал 2, вальцы, разделенные на секции 3, оси 4 вращения вальцов, соединенные посредством шатунов 5 с валом 2, Шатуны ус тановлены в шарнирах 6 с возможностью поворота в плоскости вращения кривошипного вала и с возможностью осевого перемещения внутри шарниров, 30Шарниры 6 индивидуально соединены с гидроцилиндрами 7 вертикального перемещения и гидроцилиндрами 8 горизонтального перемещения их относительно оси вращения кривошипно 35 го вала 2.Шарнир 6 (фиг. 2) состоит из втулки 9, внутри которой перемещается шатун 5. К втулке приварены цапфы10, которые вставлены в рамку 11.Рамка 11 состоит иэ двух половин,скрепленных между собой...
Виброкаток
Номер патента: 1201390
Опубликовано: 30.12.1985
Авторы: Добровольский, Забродкин, Зайченко, Краснослободцев
МПК: E01C 19/28
Метки: виброкаток
...зазора между башмаком 3 и вальцом 1. На башмаке 3 установлен вибратор 7 направленного действия так, чторезультирующая его возмущающей силыв исходном состоянии направлена куплотняемому материалу под углом0 ( Ч 90 к вертикали в стоРонУ 35движения катка. Величину угла выбирают в зависимости от требуемойскорости движения катка, Задний валец 8 смонтирован аналогично переднему. Узел заднего вальца 8 отличается тем, что результирующая возму:щающей силы вибратара 9 в исходномсостоянии направлена от уплотняемого материала к вертикали под углом 0 (( 90 и находится в противофазе к возмущающей силе вибратора 7 (привод вибраторов синхронный).Рама 2 переднего вальца 1 связана с рамой 10 заднего вальца 8посредством замка типа ласточкинхвост....
Кулачок для вальца дорожного катка
Номер патента: 1203176
Опубликовано: 07.01.1986
Авторы: Даниленко, Соколов, Щербак
МПК: E01C 19/28
Метки: вальца, дорожного, катка, кулачок
...М. Демчик Сост Техр Редактор ПК 49 каз 8392 Подписноетета СССРрытийнаб., д, 4/ ВНИЯПИ Государственного ко по делам изобретений и о 3035, Москва, Ж, Раушсклиал ППП "Патент", г, Ужгород, ул, Проектная, 4 1 12031Изобретение относится к средстваммеханизации дорожного строительствав частности к кулачковым каткам дляуплотнения влажного грунта.Целью изобретения является повьг 5шение качества уплотнения влажныхгрунтов за счет исключения налипаниягрунта на кулачки и исключения взрыхления грунта при уплотнении,На фиг, 1 изображен кулачок с разрезом, перпендикулярным оси вальца,общий вид; на фиг, 2 - закреплениена вальце кулачки в процессе уплотнения грунта.Кулачок для вальца дорожного 15катка имеет закрепленное на вальце1 основание 2,...
Ребристый каток
Номер патента: 1209732
Опубликовано: 07.02.1986
Авторы: Батулов, Дерябин, Димитров, Карпов, Цетлин
МПК: E01C 19/28
...НЕгорова Техред А.Кикемезей Корректор Г,РешетникЗаказ 475/35 Тираж 515 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,д.4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 строительных идорожных машин, а именно к машинам для уплотнения грунтов.Цель изобретения - интенсификация процесса уплотнения путем выравнивания амплитуды колебаний реберпо длине,На чертеже представлена схемаребристого катка,Ребристый каток состоит из тяговойрамы 1, упругого ребристого вальца 2и жестких диафрагм 3, расположенныхвнутри вальца 2, Диафрагмы 3 попарно соединены с возбудителями 4 продольных колебаний, которые связаныс валом 5, проходящим по оси вальца 2, и механической передачей...
Вибрационный каток
Номер патента: 1209733
Опубликовано: 07.02.1986
Авторы: Батулов, Дерябин, Карпов, Цетлин
МПК: E01C 19/28
Метки: вибрационный, каток
...делам изобретен 113035, Москва, ЖПодписноомитета СССРоткрытийушская наб., д.4 аказ гойР Патент", г.ужгород, ул.Проектная,илиал Изобретение относится к областистроительных и дорожных машин, аименно к машинам для уплотнения грунта.Целью изобретения является интенсификация процесса уплотнения.На фиг.1 изображена схема. катка; на фиг.2 - то же, вид сбоку; на фиг.3 - расположение пластины.Вибрационный каток состоит из тяговой рамы 1, ребристого вальца 2 с возбудителем продольных колебаний и упругими пластинами 3, жестко закрепленными на гребнях ребер вальца 2. Пластины установлены со смещением центров их масс относительно биссектрис углов, образованных лучами, проходящими через ось вальца 2 и крайние точки дуг, по которым...
Вибровалец
Номер патента: 1237730
Опубликовано: 15.06.1986
Авторы: Баринов, Боровенков, Карпов, Олефир
МПК: E01C 19/28
Метки: вибровалец
...3/32Тираж 514 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская наб д, 4/5евж ЕВ ж ЕПроизводственно-полиграфическое предприятие, г, ужгород, ул. Проектная, 4Изобретение относится к строительству и может быть использовано для уплотнения грунтов и других строительных материалов, преимущественно в стесненных условиях.Целью изобретения является повышение надежности и управляемости вибровальца.На чертеже схематически показан вибровалец,Виброввпец содержит обечайку нв оси 2 которой жестко закреплены обмотки возбуждения. 3 с магнитопроводами 4, статор 5 асинхронного электродвигателя и подшипники б. На подшипниках 6 установлен внешний ротор 7, который охватывается стаканом 8 из...
Самоходный вибрационный каток
Номер патента: 1245641
Опубликовано: 23.07.1986
Автор: Маслов
МПК: E01C 19/28, E02D 3/026
Метки: вибрационный, каток, самоходный
...7 20 в опорах балок 8. Внутри вибровальца 5 на поперечных ребрах 9 установлены основной 1 О и дополнительный 1 возбудители круговых колебаний, которые смещены от оси вращения вибровальца в диаметрально-противоположные стороны на одинаковых расстояниях, равных 0,5 - 0,75 радиуса вибровальца, и кинематически связаны точной передачей без проскальзывания в виде цепной передачи 12 с приводным валом 13, установленным на подшипниках 14, зп в цапфе 6, т.е. ось приводного вала 13 совмещена с осью вращения вибровальца. При этом основной 1 О и дополнительный1 возбудители колебаний имеют между собой передаточное отношение, равное 1, и их дебалансы 15 смещены в противофазе. При водной вал 13 получает вращение от гидро- двигателя 16 через...
Виброкаток
Номер патента: 1258932
Опубликовано: 23.09.1986
Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин
МПК: E01C 19/28
Метки: виброкаток
...работает следующимобразом.В рабочем положении при движениикатка рабочая жидкость поступаетв верхнюю полость гидрозажимов 8,поршень 9 перемещается в нижнееположение. Вибровозбудитель 5 прижимается опорной плитой б к рамеи составляет одно целое с рамой 2и вальцом 1, Вибрация от вибровозбудителя полностью передается навалец, При остановке катка, приреверсировании или переключениипередачи распределитель 13 переключается, нижняя и верхняя полостигидроцилиндра соединяются друг сдругом, ускорительные упругиеэлементы 14 отбрасывают вибровоэбудитель 5 вверх от рамы. Между плитами Б и 7 появляется зазор большийразмаха колебаний, в результатечего вибровоэбудитель колеблетсяна упругих элементах, жесткостькоторых невысока и на валец...
Самоходный каток
Номер патента: 1301898
Опубликовано: 07.04.1987
Авторы: Авдеев, Комкова, Котуков, Фролов
МПК: E01C 19/28
Метки: каток, самоходный
...с ведомой втулкой 10 и под действием осевой составляющей реакции в винтовых шлицах перемещается в осевом направлении вправо, сжимая пружину 9. Такое перемещение втулки происходит до тех пор, пока усилие сжатия пружины 9 не обеспечит достаточного крутящего момента, чтобы преодолеть внешнее сопротивление вращению ведущего вальца 1, затем ведущий валец 1, промежуточная втулка , передвижная каретка 5 и полая ось 2 поворачиваются на некоторый оставшийся угол полного размаха колебательных вращений полой оси 2 - таким образом осуществляется рабочий ход. Далее цикл повторяется и каток получает некоторое нанравленное вращение в одну сторону.Перемещение катка в противоположном направлении происходит при перемещении передвижной каретки 5 в...
Виброкаток
Номер патента: 1307006
Опубликовано: 30.04.1987
Автор: Шаволов
МПК: E01C 19/28
Метки: виброкаток
...входят закрепленная на валу 5 солнечная шестерня 6, введенная в зацепление с диаметрально и попарно размещенными на водиле 7 сателлитами 8, снабженными противофазно неуравновешенными дебалансами 9. Водило 7 с помощью пружин 10 связано с диском 11, который посредством механизма углового смещения, например гидроцилиндра 12 соединен с тяговой рамой 1. При этом водило 7 и диск 11 свободно посв- д 5 жены на размещенный в подшипниках рамы 1 вал 5. Водило 7 снабжено зубчатым колесом, соединенным посредством ускоряюцей передачи с зубчатым колесом 13, скрепленным с дебалансным валом 4.30От приводного вала 5 вращение получает солнечная шестерня 6, а от нее - сателлиты 8, которые, ввиду своей противофазной неуравновешенности дебалансами 9,...
Устройство для укладки и уплотнения дорожно-строительных материалов
Номер патента: 1315546
Опубликовано: 07.06.1987
Автор: Ивин
МПК: E01C 19/28, E01C 19/48
Метки: дорожно-строительных, укладки, уплотнения
...с отогнутыми вверхпо размеру окон кромками 11, Заслонки10 размещены на оси 12 днища 4 с возможностью поворота при вращении осиза квадрат. 13 при ослабленной гайке14 и Фиксации при затянутой гайке,С наружной части днища 4 на кронштейнах 15 с помощью радиально расположенных осей 16 смонтированы укатывающие ролики 17, свободно вращающиеся на них, причем оси смещены относительно окон 9 в сторону, противоположную направлению вращения днища навеличину и, На бункере 3 смонтированпривод 18 с шестерней 19, входящей взацепление с зубчатым колесом 20,установленным на днище 4. Днище 4своим верхним торцом взаимодействуетс упорными цилиндрическими роликами21, смонтированными на бункере напротив конических роликов 5, Загрузка 55462материала в...
Каток для уплотнения дорожного покрытия
Номер патента: 1359391
Опубликовано: 15.12.1987
Автор: Карих
МПК: E01C 19/28
Метки: дорожного, каток, покрытия, уплотнения
...8., Ведомый валец 2 выполнен обрезиненным. Для очистки рабочих поверхностей кулачков 6 предусмотрен механизм 9 очистки.Каток работает следующим образом.При наезде рабочего органа на свежеуложенное асфальтобетонное (цементобетонное) покрытие вес ведомого 2 вальца воздействует на верхний слой щебня через кулачки 6, При этом от воздействия вертикальной нагрузки от веса катка образуется крутящий момент, действующий на щебенку, который будет выворачивать его составляющие до положения, при котором одна из их вершин окажется между гранями или вершинами кулачка 6. Взаимодействие нерабочей поверхности кулачков 6 с обрезиненной поверхностью ведомого вальца 2 обеспечивает плавность разворота щебня, а также происходит первичное уплотнение слоя...
Дорожный каток
Номер патента: 1368361
Опубликовано: 23.01.1988
Авторы: Жаворонков, Косарев, Масанкин
МПК: E01C 19/28
...выполнены прорези 10, расположенные по огибающей зуба зубчатого колеса, В полости вальца 1 на внутреннейстороне торцовых дисков 5 предусмотрены пружинные стопоры 11В дискаххраповиков 6 для фиксирования их положения предусмотрены калиброванныеотверстия 12,При этом расчетным путем выбираюттакое, положение и чередование зубьевзубчатого колеса 6, чтобы при работекатка подъемный ролик 9 при прохождении зуба и соскакивании с него не падал на поверхность последующего зуба,а плавно накатывался при движениикатка.Изменения в тяговой силе, которыепроисходят при работе ударного механизма, компенсируются пружинным амортизатором 3Дорожный каток работает следующимобразом.При движении катка под действиемтягового усилия тягача валец 1 вращается в...
Дорожный каток
Номер патента: 1434018
Опубликовано: 30.10.1988
Авторы: Гунзенов, Максимов, Онкоров
МПК: E01C 19/28
...валах - централь ном 17 и объемлющем 18. Для синхронного вращения валов 17 и 18 в проти, воположньм направлениях на их высту, пающих наружу частях смонтированы де, тали соответствующего привода известных видов, например цепного (позиция не указана). При этом между внутренней поверхностью полых цапф 7 и наружной поверхностью объемлющих валов 18, а также между внутренней поверхностью 40 вальца 1 и наружной поверхностью выступающей ударной части обечайки 6 имеется зазор, не превышающий размах ее колебаний. Полая обечайка 6 выполнена в видедвух полуцилиндров - верхнего 21 инижнего 22, сопряженных в горизонтальной плоскости.Дорожный каток работает следующимобразом.Приводимые во вращение в противоположных направлениях валы 17 и 18через рычаги...
Кулачковый каток
Номер патента: 1435675
Опубликовано: 07.11.1988
Автор: Гунзенов
МПК: E01C 19/28, E02D 3/026
Метки: каток, кулачковый
...на оси 2 валец 3, врадиальных отверстиях которого установлены с возможностью свободноговращения втулки 4. Во втулках 4 наупругих элементах 5 смонтированы свозможностью аксиального перемещения коленчатые валы б, на внешних 20концах 7 которых установлены подвижные кулачки 8, связанные гибкими связями 9 с вальцом 3, на внутренних -ведомые шестерки 10, входящие в за"цепление с ведущим 11 и дополнительным 12 зубчатыми колесами. Ведущие11 колеса закреплены на оси 2 жестко в окружном направлении, а дополнительные 12 конические колеса -свободно. Ведущие 11 и дополнительные 12 колеса установлены на оси 2 своэможностью осевого смещения при помощи приспособления 13. Для обеспечения нормального зацепления ведо мых шестерен 1 О с зубчатыми...
Рабочий орган машины для уплотнения дорожно-строительных материалов
Номер патента: 1447961
Опубликовано: 30.12.1988
Автор: Леонов
МПК: E01C 19/28
Метки: дорожно-строительных, орган, рабочий, уплотнения
...вальца, разрез; на фиг.2 - рабочий орган со сдви 10нутыми секциями вальца; на фиг. 3 гидроцилиндр секции вальца, разрез.Секции вальца 1 дорожно-строительной машинысостоят из обода 2, закрепленного на ступице 3, вращающейся 15в подшипниках 4 относительно общеговала 5 вальца.,Общий вал 5 секций вальца 1 закреп"лен неподвижно в вилке 6 и выполняетодновременно функции штока, на котором размещены неподвижно два поршня 7, относительно которых могут перемещаться в продольном направлениидва гидроцилиндра 8 и 9, на наружнуюповерхность которых насажены подшипники. Корпуса гидроцилиндров застопорены стержнем 10 от проворачиванияотносительно вала 5, выполненного сканалами 11 и 12, соединяющими полости 13 и 14 гидроцилиндров с гидравли ческой...
Дорожный каток
Номер патента: 1470833
Опубликовано: 07.04.1989
Авторы: Ахилбеков, Вигилянский, Захаренко, Пермяков
МПК: E01C 19/28
...30один из свободных концов соединен сшатуном 4 кривошипно-шатунного механизма посредством шарнира 5, адругой - с соответствующей секциейвальцов 2, Дополнительные звенья 3шарнирно соединены с рамой 1 посредством стержней б. На раме 1 установлен приводной вал 7 с кривошипом 8на подшипниковых опорах 9, на шпонке первого установлен ведомый шкив 4010, выполняющий. одновременно рольмаховика. Привод 11 (например, гидромотор) соединен со шкивом 10 гибкой передачей 12 (например, клиноременной или цепной) Стопорные штанги 13 установлены с двух сторон меж-,ду дополнительными звеньями 3.Два стержня б и два дополнительных звена 3 образуют шарнирно-сочлененный четырехэвенник..На осях секций в.качестве уплотняющего рабочего органа могут...
Каток для измельчения и уплотнения грунтов
Номер патента: 1482991
Опубликовано: 30.05.1989
Автор: Мигляченко
МПК: E01C 19/28
Метки: грунтов, измельчения, каток, уплотнения
...корпусе 9, В стенках корпуса выполнены продольные прорези О, через которые проходит болт 11 для крепления к гайке 8 рабочих органов 12 для очистки пространства между выступами вальца. Для крепления рабочих органов 12 гайка 8 соединена - со шпонкой 13, которая размещена в прорези 10. В шпонках 13 имеются отверстия для прохода болтов 11. Рабочие органы 12, выполненные в виде скребков, размещены между выступами вальца и жестко соединены со шпонками 13. Нижние основания скребков . жестко прикреплены к шторкам 14, имеющим длину, равную ширине вальца, и имеющими радиус кривизны, равный . наружному диаметру корпуса 9, выполненного с выступами 15 в виде ребер. Полый вал 4 расположен коакси-. ально внутри корпуса 9. На раме в нижней ее части...
Дорожный каток
Номер патента: 1482992
Опубликовано: 30.05.1989
МПК: E01C 19/28
...в виде кронштейна 8, жестко установленного на ней и связанного со штоком гидроци-, линдра 7.Рабочая жидкость подводится к гид роцилиидру 7 через подводящий патрубок 9, гидрошарнир 10 и отверстие в основном приводном валу 2, Последний вращается в опорах 11. Привод 12 вала 2 размещен на раме 1 соосно валу. 45Дорожный каток работает следующим образом.При вращении основного приводного вала 2 от привода 12 поворачивается дополнительная ось 5, вследствие че-,50 го вальцы 3 и 4, перекатываясь по поверхности уплотняемого материала, оказывают на него переменное давление за счет поочередного контакта с уплотняемым материалом выступающих частей основных 3 и дополнительных 4 вальцов. Величина эксцентриситета установки дополнительных вальцов 4...

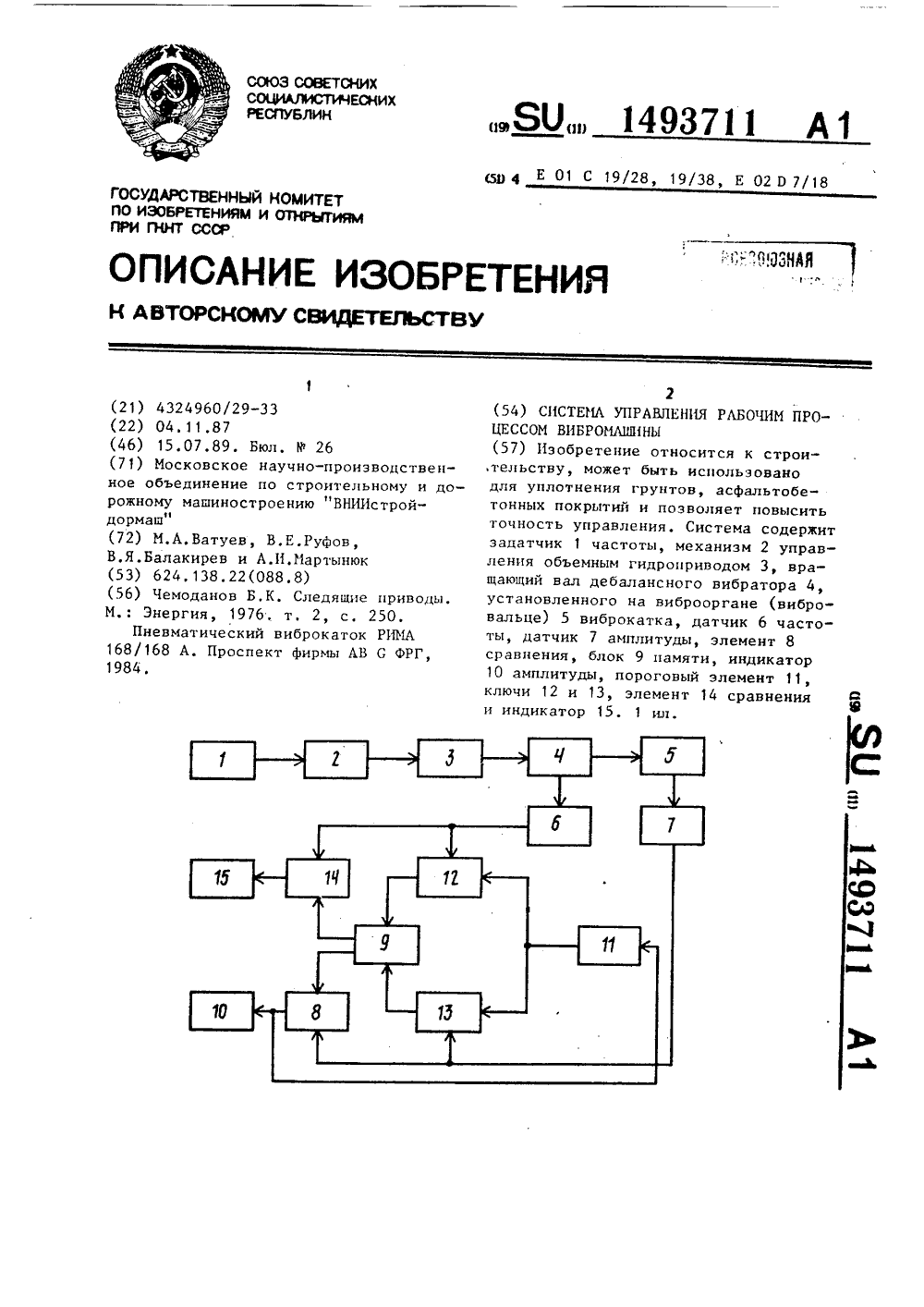

Система управления рабочим процессом вибромашины
Номер патента: 1493711
Опубликовано: 15.07.1989
Авторы: Балакирев, Ватуев, Мартынюк, Руфов
МПК: E01C 19/28, E01C 19/38, E02D 7/18 ...
Метки: вибромашины, процессом, рабочим
...3. При этом в первом элементе 8 сравнения непрерывно сравниваются сигналы с датчика 6 амплитуды колебаний виброоргана 5, а полученный 55 сигнал их разности одновременно поступает ца амплитудный индикатор 10 и ца пороговый элемент 11. При этом. если сигнал разности больше пороговой величины, срабатывает пороговый элемент 11, цо сигналу которого переключаются ключи 12 и 13, подсоединяя к входу блока 9 памяти датчик 6 частоты, а к его другому входу - датчик 7 амплитуды. При этом в блоке 9 в ячейки памяти, где хранились значения опорных амплитуды и частоты колебаний виброоргана, записываются новые текущие значения частоты и амплитуды виброоргана 5, которые становятся опорными при продолжении поиска. Второй элемент 14 сравнения проводит...
Валец кулачкового катка
Номер патента: 1498872
Опубликовано: 07.08.1989
Авторы: Варламов, Кабанова, Маренинов, Панков
МПК: E01C 19/28
Метки: валец, катка, кулачкового
...на размещенной в полостибарабана 1 части каждого кулачка 2. 20Ограничитель 4 перемещения каждого кулачка 2 присоединен к приспособлению 3. Кулачки 2 шарнирно закреплены в полости барабана 1 на стержнях 7, которые расположены параллельно оси 5 и каждый из них смещенотносительно центра соответствующегорадиального отверстия б.На центральной оси 5 закрепленодвойное дышло 8, оборудованное сцеп-. 30ками 9 и 10. На концах дышла 8 предусмотрены места крепления дополнительных грузов 11.Приспособление 3 для выдвижениякулачков 2 с ограничителем 4 перемещения имеет общую длину необходимуюдля онирания на стержни 7 или ось 5при трансформации катка из гладковальцового в кулачковььй. При этомкулачки 2 под действием силы тяжестиперемещаются в...
Самоходный виброкаток
Номер патента: 1502677
Опубликовано: 23.08.1989
МПК: E01C 19/28
Метки: виброкаток, самоходный
...положения в другое, проходячерез нейтрапьное положение. При этом77 6насоса 22 переменной производительности, гидромотора 25 и механизма 26перемещения происходит реверсированиекатка.Последующее реверсирование каткапроизводится в аналогичном порядке.Перед остановкой катка для предотвращения образования вмятин на уплотняемой поверхности необходимо рычаг 37 управления поворачивать внейтральное положение, при которомшток 30 находится в пазу кулачка 38,и удерживать в нем до полной остановки дебалансного вала 13 и выключения гидромотора 25 механизма 26перемещения,5 15026шток 30 проходит через паз кулачка 38и отжимает пружину 32 распределителя 9. Б момент прохождения паза кулачка 38 шток 30 золотника 27 перемещается вправо, раэобщая...
Вибрационный каток
Номер патента: 1502678
Опубликовано: 23.08.1989
Автор: Марков
МПК: E01C 19/28
Метки: вибрационный, каток
...каток работает следующим образом,При включении двигателей 18 ихвыходной крутящий момент передаетсячерез зубчатые шестерни 17, 15 и 13,вал 11. и шестерню 10 на зубчатуюшестерню 9, сидящую на валу 2 и связанную с вибровальцом 7 с помощьюупругих элементов 19. Поскольку шестерни 9 каждой пары вибровальцов 7находятся в зацеплении с шестернямиО, жестко соединенными с шестернями 13, которые связаны между собойс помощью шестерни 14, то крутящиймомент передается через эту шестерню9 на второй вибровалец 7. Вибровальцы 7 начинают проворачиваться, уплотняя материал, и одновременно перемещаются по уплотняемой поверхности. Для поворота вибрационного катка на выходные валы двигателеи 18подают различные крутящие моменты(или же включают только один...
Валец вибрационного катка
Номер патента: 1506009
Опубликовано: 07.09.1989
Авторы: Коц, Малярчук, Пономарчук, Ратушняк
МПК: E01C 19/28
Метки: валец, вибрационного, катка
...камеру24 силового плунжера 12, подклапанную 18 и надкпапацную 20 полости инапорную гидромагистраль 10 со сливной магистралью 11,При включении гидроцасоса базовогосамоходного шасси рабочая жидкостьпод давлением из напорной гидромагистрали 10 по гидромагистрали 26поступает в рабочую камеру 24 силового плунжера 12, а также через расточку 25 по гидромагистрали 21 в подкпапанную 18 и надклдпаццую 20 полости клапана-пулд,сдтора 15, В связис тем, что площадь первой ступени5 15клапана-пульсаторд 15 со стороны полклапанной полости 20 меньше площадитретьей ступени со стороны надклаплнной полости 18, шаровой клапан 17 поддействием разности давления подпружиненным плунжером 16 прижимается куплотняющей Ласке в корпусе клапанапульсатора 15,Под...
Машина для уплотнения грунта
Номер патента: 1518421
Опубликовано: 30.10.1989
Авторы: Браславский, Ильяшенко, Манакин, Пенчук
МПК: E01C 19/28
Метки: грунта, уплотнения
...рамы 3 в нижней части соединены поперечной опорной балкой 11. Задняя часть 5 рамы 7 вальца 6 связана с.осью пневмоопор П-образной рамы 3 при помощи гибких элементов 12.Машина для уплотнения грунта ра ботает следующим образом. 30В случае необходимости перебазировки машины.на другой объект гидро- цилиндрами 5 поднимают консоли П-образной рамы 3. При этом поперечная балка 11 поднимает валец 6 динамического действия с рамой 7. Используя колеса тягача и пневмоопоры 4, машину можно перемещать с достаточной : скоростью. В процессе уплотнения грунта возникает необходимость движения машины в любых направлениях, в том числе зад ним ходом. Машина устроена таким образом, что рама 7 вальца 6 свободно размещена внутри П-образной рамы 3 и...
Устройство для уплотнения строительных смесей
Номер патента: 1535913
Опубликовано: 15.01.1990
МПК: B28B 13/02, E01C 19/28
Метки: смесей, строительных, уплотнения
...апример автогрейдером, и1535913 ности изводитсл его укатка заявляемым катком по челночной схеме до прекращения остаточных деФормаций, При этомза счет вращения цилиндрическогобарабана деФормируютсл упругие уплотняющие элементы 2, закрепленные наосях 3, элементы опираютсл на ограничители ч поворота, зацепляются запринадлежащий раме 5 выносной упор 6 10(элементы "взводятсл"), При дальнейшем вращении вальца уплотняющие элементы выходят иэ зацепления с упорами и, резко выпрямляясь, наносят удары по поверхности укатываемого материала перед вальцом, обеспечиваяпредварительное уплотнение и отсутствие волнооЬраэования. Энергия удара повышается за счет Ю выполнения упругих элементов со смеценными к незакрепленным концам центрами масс....
