Номер патента: 1716626

Опубликовано: 28.02.1992

Авторы: Гиновкер, Дремаков

МПК: H04R 29/00

Метки: выводов, громкоговорителей, полярности

...2 ии 12 триггера 13 и 14, элемент индикации 17, что позволяет сократить пот.зебление то 15, блок установки 16 клеммы для подклю ка громкоговорителями 2 и 17 от источникачения громкоговорителя 17, который уста до минимума и исключиь г 1 ерегрузкун авливается диффузо ром встречно громкоговорителей по токугромкоговорителю 2, Информация о полярности выводовВинты контактов 4 и 5 настраиваются громкоговорителей хранится не ограничентак, чтобц они имели минимальное рассто ное время и сбрасывается с помощью кнопяние с обеих сторон от мембраны 3 и не ки (не показана) "Сброс", . я лдящейся вкасались ее в статическом состоянии. г"он-. блоке 17 установки,такт ы 4 и 5 установлены на токопроводящих Вторая половина схемы устройства рашинах 11 и 12,...

Номер патента: 1627808

Опубликовано: 15.02.1991

Авторы: Дремаков, Цыганков

МПК: G01B 5/04

Метки: движущегося, длины, текстильного

...в легкой промьппленности для измерения длины днижущихся текстильных материалов малой плотности, типа тюль и группы движущихся нитей, тига основа непосредственно на ткацких станках,Целью изобретения является поньппение точности измерения материалов 10 малой плотности и обеспечение нозможностн измерения группы параллельных нитей,На чертеже изображена конструктивная схема предлагаемого устройства. 15Устройство дпя измерения длиныдвижущегося текстильного материаласодержит установленный на валу 1 мер-ный валик 2, кннеиатнчески снязанныйсо счетчиком 3 длины, На цилиндрической поверхности валика 2 закрепленыпродольные полоски 4 липучего материала с синтеТическими крючками (непоказано), расположенные на одинаковом расстоянии друг от друга по...

Номер патента: 1619426

Опубликовано: 07.01.1991

Авторы: Гиновкер, Дремаков

МПК: H04R 29/00

Метки: выводов, громкоговорителей, полярности

..."1". В момент поступления импульса на выводы громкоговорителя 2 с блока б диффузор создает звуковое давление в виде импульса и отклоняет мембрану 3 в одну или другую сторону в зависимости от полярности выводов громкоговорителя 2, Допустим, мембрана 3 замкнулась с винтом контакта 4, при этом на первом выводе элемента ИЛИ 9 появляется логический "О", который совпадает с логическим "0" на втором его входе, в результате на выходе элемента ИЛИ 9 появляется логический "0", который опрокидывает триггер 13 в другое устойчивое состояние, На Я-выходе триггера 13 появляется логический "О", который включает светодиод элемента 15 индикации, а на -выхоце - логическая 1", которая закрывает эле- мент ИЛИ 10 по второму входу. При этом прохождение...

Номер патента: 1589039

Опубликовано: 30.08.1990

Авторы: Дремаков, Стразд, Цыганков

МПК: G01B 7/04

Метки: движущегося, длины, текстильного

...на выходе элемента ИЛИ 24 погашены, а снетодиоц блока 13 инцика- является 0", который нозвращает тригии "Стоп" светится, гер 25 в исходное состояние, и про"чьсыПри нажатии кнопки блока 11 руч- цесс повторяется, При этом импульсы . ного пуска опрокидывается триггер 8 Ю появляются только на - дд-выхо е ВЕ-тригв рабочее состояние и через исполни- гера 25, а на Ц-выходе В Р РдБ-т игге а 26телыый блок 14 включает электропри- постоянно находится . пу"1" Им льсы повод мотор ) 15 мерильного механиз- ступают на счетныи -д Р"1" нхо еверма на череже не показан), который ки- синного счетчика 5 импульсов,нематически связан с роликами 3 и 4 5 При поступлении числа импульсон,устройствазаданного .с помощью бло ка 14 .на ныВ качестве...

Номер патента: 1541768

Опубликовано: 07.02.1990

Авторы: Дремаков, Кесильман, Шнайдер

МПК: H03K 17/78

Метки: коммутатор, тиристорный, трехфазный

...Тиристоры 7 - 12 закрываются, причем ихвыключение происходит в моменты достижения соответствующим разным напряжением нулевого значения, Такимобразом, нагрузка 37 последовательноотключается от Фаз питающей сети втечение не более одного полупериодас момента подачи управляющего напряжения,При снятии напряжения с шин 38и 39 происхоцит обесточивание цеписветодиодов оптронов 1-6, что приводит к прекращению их свечения.Фототиристоры оптронов 1-6 закрываются, причем их выключение происходит в моменты достижения соответствующим разным напряжениям нулевого значения, В эти моменты прекращается шунтирование соответствующихцепочек, состоящих из диодов и светодиодов 13 и 19, 14 и 20, 15 и 21,16 и 22 17 и 23, 18 и 24, что вызывает появление...

Номер патента: 1513432

Опубликовано: 07.10.1989

Авторы: Гиновкер, Дремаков

МПК: G05F 1/66

Метки: мощности

...устойчивое состояние. Этот же импульс проходит через элемент И 18, и логический "О" запирает по первым входам третий 16 и четвертый 17 логические элементы И-НЕ на все время действия отрицатель15134 ного короткогоимпульса на выходе переноса первогореверсивного счетчика 8.Время задержкипрохождения сигнала с входа на выходе триггера 19 должно быть несколько больше,чем то же время для логического элемента И 18, для исключения появления выбросов на выходах логических элементов И-НЕ 16 и 17.В качестве элемента И 18 можно приме нить, например, элемент ТТЛ-Шотки.Таким образом, пока действует импульс на выходе переноса первого счетчика 8 и на первых входах логических элементов И-НЕ 16 и 17, на их выходах 15 сохраняются уровни логической "1" и...

Номер патента: 1509446

Опубликовано: 23.09.1989

Авторы: Дремаков, Стразд, Цыганков

МПК: D03D 51/34

Метки: нити, обрыва, уточной

...импульса равна 0,3 0,5 мкс). Управление работой триггера 3 с помощью коротких импульсов обеспечивает высокую помехозащищенность устройства в целом и полностью исклю" чает вероятность появления на Б-и К- входах триггера 3 запрещенных комбинаций логических уровней (для указан ного триггера запрещенная комбинация - одновременное появление на обоих входах логических "0"), что также повышает надежность устройства. Аналогичным образом происходит управле ние триггера 3 по К-входу от датчика 2 через элемент И-НЕ 9.Таким образом, при поступлении сигнала с датчика 1 начала контрольного интервала на -выходе тригг р 50 3 появляется логическая "1" (фиг. 2, вых. ), которая поступает на второй вход элемента И-НЕ 9 и первые входы элемента И-НЕ 4...

Номер патента: 1498844

Опубликовано: 07.08.1989

Авторы: Дремаков, Стразд, Цыганков

МПК: D03J 1/20

Метки: плотности, ткани

...логическая "1", котораяразрешает .прохождение импульсовдатчика 2 наличия уточной нити черезэлемент И 3. Частота поступления импульсов с датчика 2 на порядок вышечастоты от датчика 1 длины ткани.Импульсы с выхода элемента И 3 поступают на счетный вход счетчика 5 импульсов, который производит подсчетимпульсов, соответствующих числууточных нитей.При этом на разрядных выходах этого счетчика изменяется двоичная информация в соответствии с числомпоступивших импульсов с датчика 2Однако, на вход "ГАШЕНИЕ" дешифратора10 в этот момент поступает логический"0" (фиг, 2 в) с выхода элемента НЕ 7и сигналы с выхода пешифратора 10 нацифровой индикатор 12 не поступают.Выходы дешифратора 11 активизируютсялогической "1", действующей на еговходе...

Номер патента: 1497759

Опубликовано: 30.07.1989

Авторы: Дремаков, Жуков

МПК: H04M 1/00

Метки: соединения, телефонного, удержания

...относится к техникепроводной электросвязи и можетнайти применение в области телефонии,Цель изобретения - повышение поме 5хоустойчивости устройства путем исключения срабатывания от сигнала влинии.На чертеже изображена электрическая схема предлагаемого устройства, 1 ОУстройство содержит диодный мост1, безобрывные телефонные розетки 2,провода 3 абонентских телефонныхлиний, нагруэочный конденсатор 4,первый 5 и второй 6 полевые транэисторы, стабилизатор 7 тока, диод 8,резистор 9 и времязадающий конденсатор 10,Устройство работает следующим образом. 20В исходном состоянии при подаченапряжения на устройство (т.е. в момент замыкания всех контактов в безобрывных телефонных розетках 2) настоке полевого транзистора 5 находится высокий...

Номер патента: 1483625

Опубликовано: 30.05.1989

Авторы: Буслович, Дремаков, Кесильман

МПК: H03K 17/567

Метки: ключ, переменного

...1. 11,3 групп включается при переходечерез нуль напряжения фазы, в которуюон введен,Блоки 12.1-12.3 контроля следятза изменением электрического состояния тиристоров 1.1-1.3 соответствующих групп и при включении тиристоровэтих групп формируют выходное напряжение высокого уровня (логическую"1"), Как только тиристоры 11-1.3всех групп последовательно перейдутв проводящее состояние, переключается логический элемент И 8 и на второй вход логического элемента И 7поступает напряжение высокого уровня(логическая "1"), что, в свою очередь, приводит к переключению логического элемента И 7 и к включениюреле-пускателя 6. В результате кон-.такты 13.1-13.3 реле-пускателя б замыкают силовые цепи тиристорныхгрупп 1.1-1.3, подавая...

Номер патента: 1444836

Опубликовано: 15.12.1988

Авторы: Дремаков, Никуленков

МПК: G06K 9/00

Метки: выделения, границы, объекта, плоского

...одновременно поступают на блок 5 арифметического вычитания, где происходит вычитание сигнала второго Фотоприемника 4 из сигна ла первого фотоприемника 3 и результат подается на выход блока 5 арифметического вычитания с сохранением знака результата. Б случае отражения светового потока от проводника печатной платы на второй Фотоприемник 4 направленный отраженный световой поток не попадает и на выходе блока 5 арифметического вычитания появляется сигнал, соответствующий освещенности первого Фотоприемника 3. При отражении от диэлектрической поверхности и с учетом того, что размеры светового пятна на печатной плате на несколько порядков меньше, чем расстояния К и К до освещаемой поверхности первого 3 и второго 4 фотоприемников,...

Номер патента: 1427521

Опубликовано: 30.09.1988

Авторы: Гиновкер, Дремаков

МПК: G05F 1/66, H02M 5/22

Метки: мощности

...с выхода которого на первый вход логического элемента И-НЕ поступают короткие прямоугольные импульсы. На первом входе логического элемента еИ-НЕ 2 короткие импульсы появляютсяв моменты времени, совпадающие с мо" ментами перехода синусоиды через ноль. Допустим, что на прямом выходе одновибратора 4 в данный момент времени действует "1", которая по В-входу устанавливает счетчик 3 в исходное состояние. При этом В-вход счетчика 3 является приоритетным, т.е, сброс в исходное состояние и удержание счетчика в этом состоянии производится при любом состоянии остальных входов счетчика 3. Это означает, что пока одновибратор,4 формирует импульс, счетчик 3 не чувствителен к воздейст" вию помех по всем входам и выходам, что повышает помехоустойчивость....

Номер патента: 1423644

Опубликовано: 15.09.1988

Авторы: Дремаков, Стразд, Цыганков

МПК: D01H 15/00

Метки: кольцевой, машине, присучивания, прядильной, пряжи

...с датчика 9 исчезает. При этом задним фронтом сигнала (импульса) датчика 9 запускаетсяреле 11 времени, которое через тре 30 Если во время цикла присучиванияпо какой-либо причине поступит повторный сигнал с датчика 9 обрыва пряжи, то по К-нходам произойдет сбрособоих реле времени 8 и 11 в исходноесостояние, при этом выдержка времениприсучивания повторится полностью.После окончания импульса с выходадатчика 9 обрыва сигнал сброса на Кнходах прекращается и через время эа держкиэлемента НЕ 12 (для микро схем К 155 серии с ранно 22-30 нс)происходит запуск реле 11 времени изатем реле 8 временч, По истечениивремени выдержки реле 8 времени оно 45 выключается и сигнал на выходе элемента ИЛИ 7 исчезает. В результатеисполнительный механизм выводит...

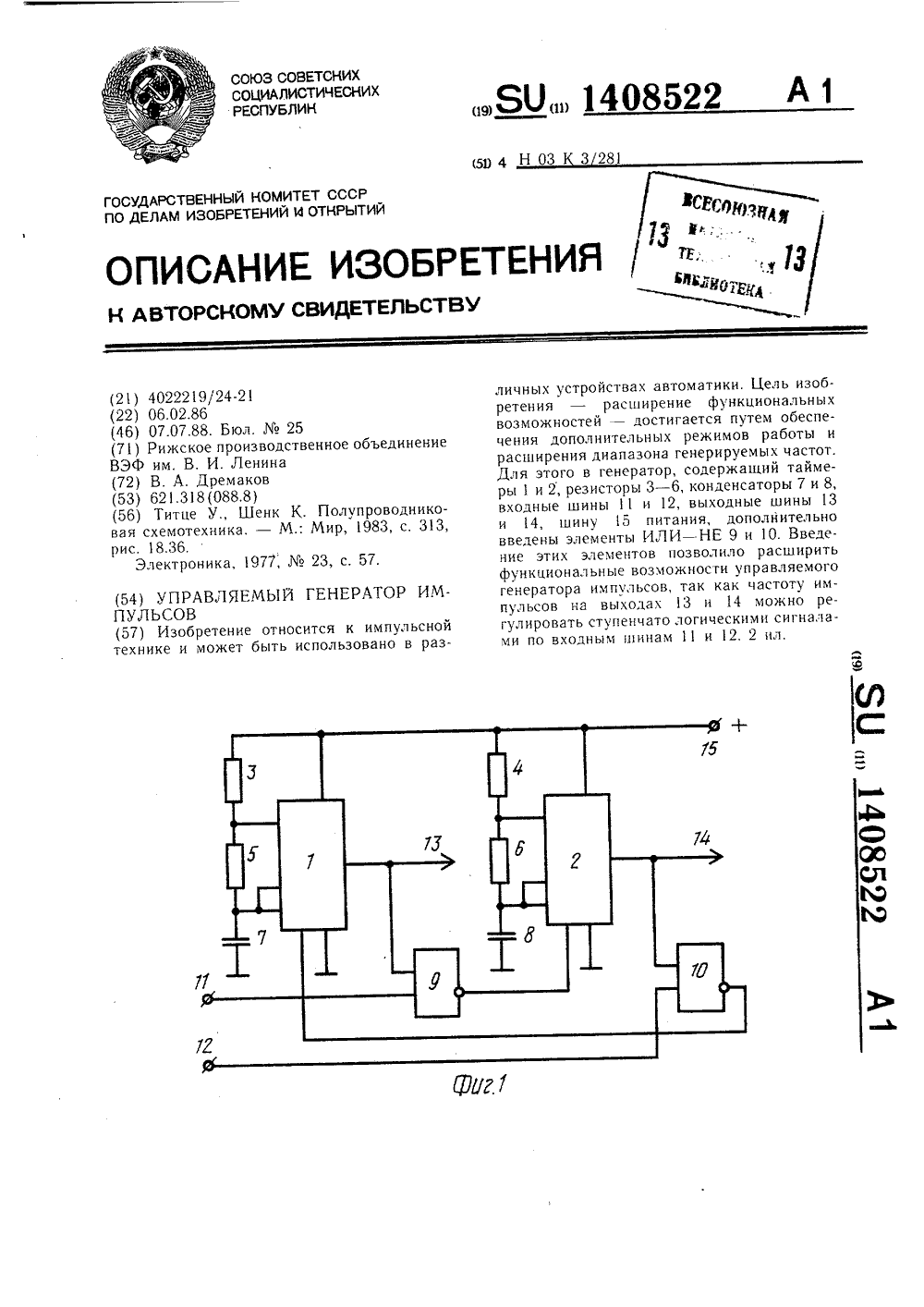

Номер патента: 1408522

Опубликовано: 07.07.1988

Автор: Дремаков

МПК: H03K 3/281

Метки: генератор, импульсов, управляемый

...О независимо от того, какие ло(ические уровни присутствуют на первых вхоах этих элементов ИЛИ - НЕ. С выходов ервого 9 и второго 10 элементов ИЛИ - НЕ Логические О поступают соответственно на ходы Сброс второго 2 и первого 1 таймеров и удерживают их в заторможенном остоянии. При этом на выходных шинах 13 и 14 (фиг. 2, т) импульсы отсутствуют и на выходах таймеров 1 и 2 находятся логические О.Если на одну из входных шин, например на вторую входную шину 12, подать сигнал логического О (фиг. 2, т 2), то на обоих входах второго элемента ИЛИ в10 совпадут логические О и на выходе второго элемента ИЛИ в10 появится логическая 1, которая переведет первый таймер 1 в автоколебательный режим работы.На первой выходной шине 13 появятся прямоугольные...

Номер патента: 1406605

Опубликовано: 30.06.1988

Авторы: Буслович, Дремаков, Кисельман, Копылова, Никуленков, Овчинников, Пунгин, Скоринко, Трукшин, Шнайдер

МПК: G01R 31/28

Метки: дефектов, печатной, платы

...исходное состояние производитсяпосле окончания сканирования печатной платы и по сигналу дешифратора29, управляемого счетчиком 28 строк,на вход которого поступают импульсыреверса иэ блока 5 управления столом.Таким образом, однократно при первомзапуске АЦП 10 фиксируются опорныезначения, Дешифратор 29 также управляет прохождением импульсов перемещения посредством элементов И 31 длязаписи в память 13 информации, получаемой при прохождении лучей по первым строкам соответствующих сегментов печатной платы 4, и элементовИ 32 для управления работой блока 05412 сравнения и памяти 13 во времяпрохождения лучей по последним строкам,Вся информация, получаемая присканировании поверхности печатнойплаты 4 с выходов АЦП 10, поступаетна соответствующие...

Номер патента: 1396097

Опубликовано: 15.05.1988

Автор: Дремаков

МПК: G01R 31/06

Метки: многообмоточного, обмоток, полярности, трансформатора

...Приемниктиристор каждого из оптронов 15.1 - 15.М включен в прямом направлении между соответствующими четвертым и пятым входами блокаконтроля.Блок 8 сигнализации через последовательно соединенные резистор 16, диод 17 (в прямом направлении) и стабилитрон 18 (в обратном направлении) соединен с вторым входом блока 8, соединенным в свою очередь через светодиод 19, включенный в обратном направлении, с третьим входом блока 8. Общий зажим катодов диода 17 и стабилитрона 18 является выходом блока 8.Устройство работает следующим образом, Напряжение с вторичных обмоток трансформатора 3 прикладывается между первыми входами соответствующих амплитудных ограничителей 6. и вторыми зажимами соответствующих диодных мостов 1 О Напряжение с источника...

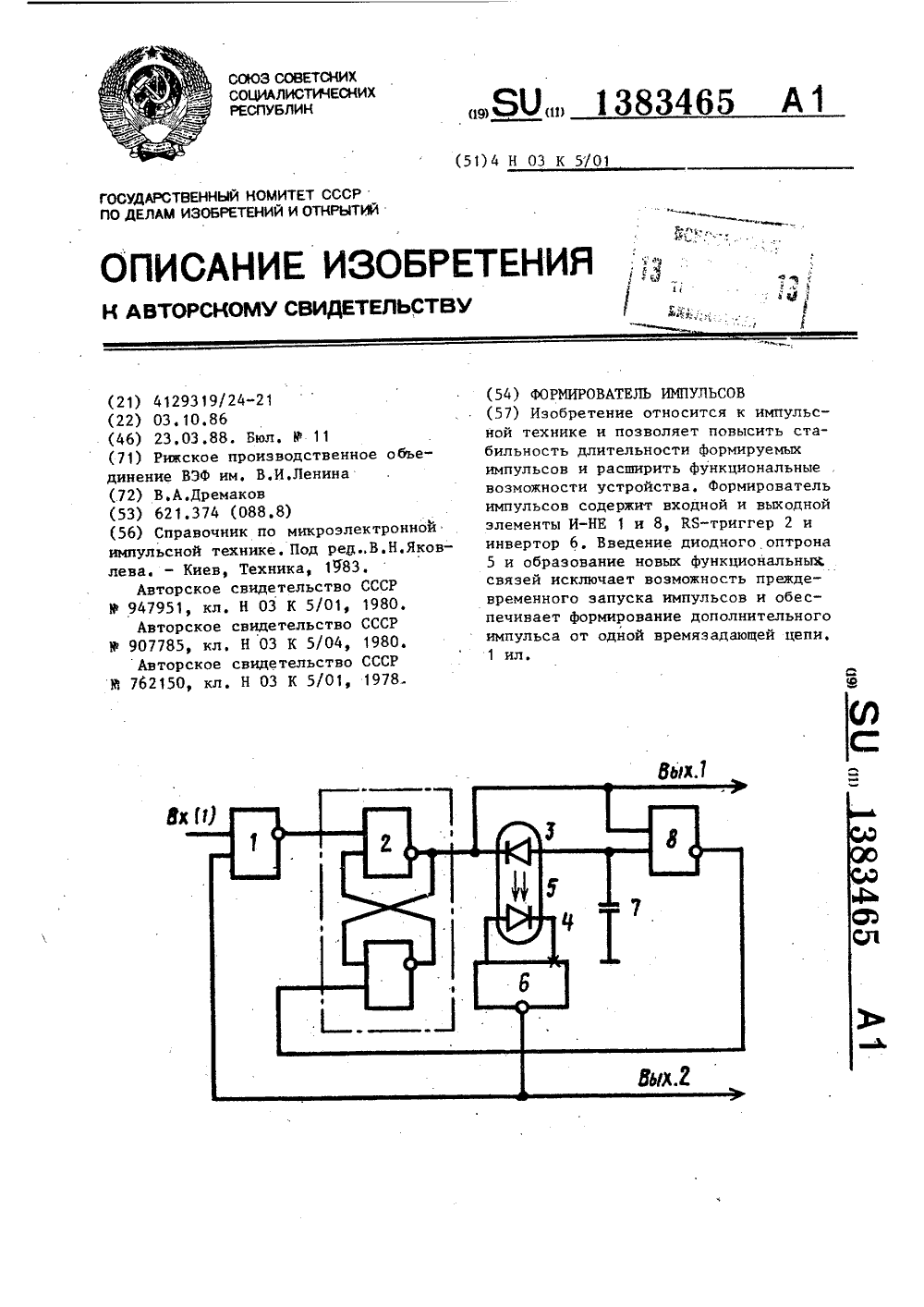

Номер патента: 1383465

Опубликовано: 23.03.1988

Автор: Дремаков

МПК: H03K 5/01

Метки: импульсов, формирователь

...шинувходного сигнала высокого уровня происходит совпадение логических "1"на входах входного элемента И-НЕ 1,На его выходе появляется логическийО", который опрокидывает КБ-триггер2 в квазиустойчивое состояние,На вькоде КБ-триггера 2 появляетсясигнал высокого уровня, который смещает светодиод 3 оптрона 5 в обратномнаправлении, Начинается заряд времязадающего конденсатора 7 током второго входа выходного элемента И-НЕ 8до его переключения. По окончаниизаряда времязадающего конденсатора 7на выходе выходного элемента И-НЕ 8появляется логический "0", которыйопрокидывает КБ-триггер 2 в исходноесостояние. На выходе КБ-триггера 2появляется логическийО", Через светодиод 3 и выход КБ-триггера 2 начинается разряд времязадающего конденсатора 7....

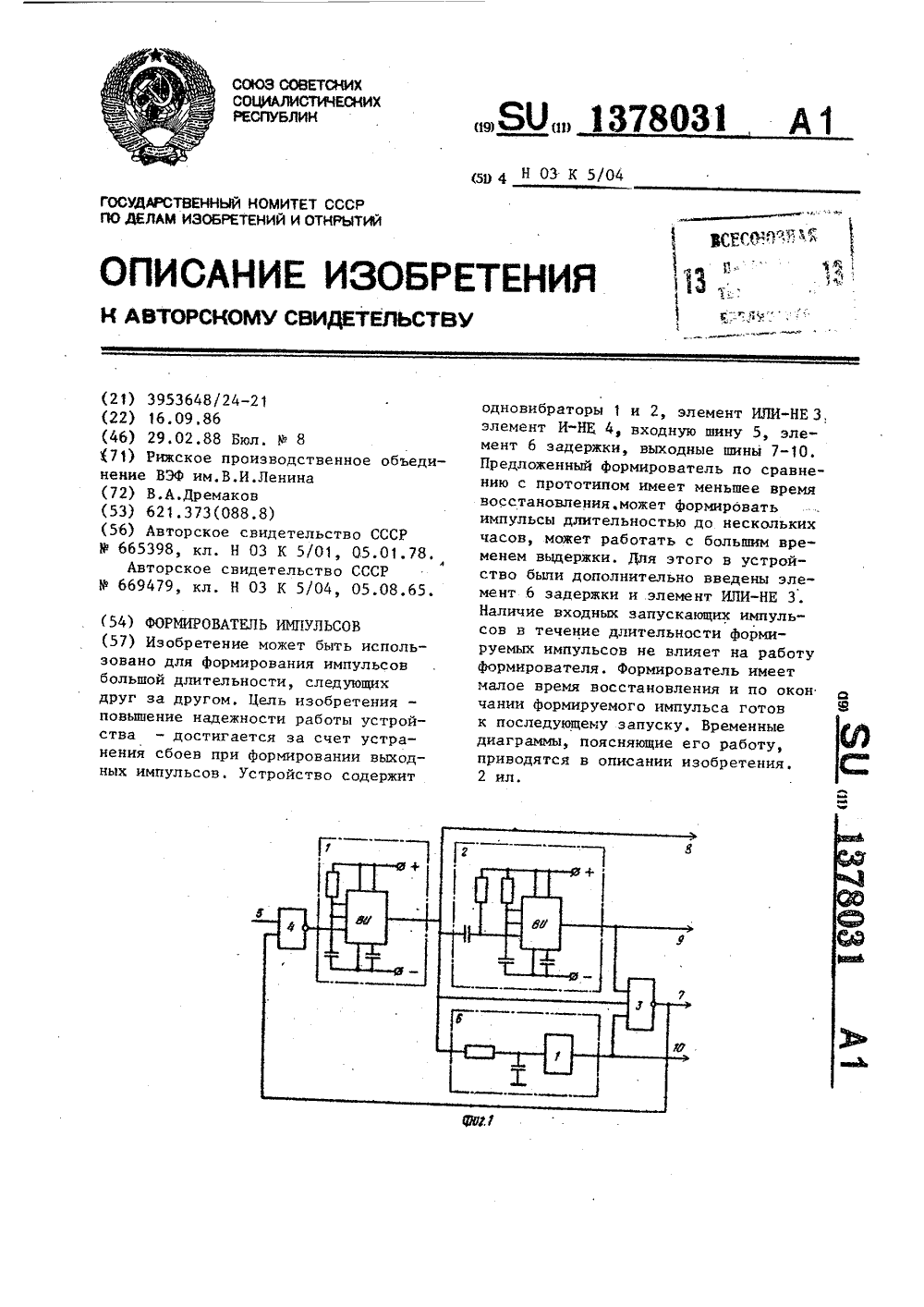

Номер патента: 1378031

Опубликовано: 28.02.1988

Автор: Дремаков

МПК: H03K 5/04

Метки: импульсов, формирователь

...ждущиймультивибратор, таймер и т.д.35Формирователь импульсов работаетследующим образом.В исходном состоянии одновибраторы 1 и 2 находятся в устойчивом сос-.тоянии и на их выходах, а также навыходе элемента 6 задержки присутствует уровень "0". На выходе элемента ИЛИ-НЕ 3 - уровень "1",При поступлении положительногоимпульса запуска по шине 5 (фиг.2 а)на обоих входах элемента И-НЕ.4происходит совпадение логических"1" и на его выходе появляется "0",который запускает первый одновибратор 1, На выходе первого одновибратора 1 появляется "1" (фиг.2.б), которая поступает на один из входовэлемента ИЛИ-НЕ 3. При этом на выходе элемента ИЛИ-НЕ 3 появляется"0" (фиг.2е), который снова устанавливает на выходе элемента И-НЕ 4Через некоторое время,...

Номер патента: 1374410

Опубликовано: 15.02.1988

Автор: Дремаков

МПК: H03K 3/284

Метки: одновибратор

...в разряженном состоянии,При этом на обоих входах элементаИЛИ 8 и на его выходе присутствует "0",В этом состоянии одновибратор находится до прихода импульса запускана входную шину,При подаче импульса запуска(фиг. 2 а) на входную шину 2 на первомвходе элемента ЗИ-НЕ 11 устанавливается "0" на все время действия импульса запуска и предотвращает возможность переключения элемента ЗИ-НЕ11 на этот период. Под действием импульса запуска опрокидывается КЯтриггер 1, на втором выходе которого,третьих входах первого 9 и второго 10элементов ЗИ и втором входе элементаЗИ-НЕ 11 устанавливается "1". Приэтом условия для заряда конденсатора13 времязадающего элемента 5 образуются на вхоДах первого элемента ЗИ 9,входными токами которого конденсатор13...

Номер патента: 1358078

Опубликовано: 07.12.1987

Автор: Дремаков

МПК: H03B 19/10, H03K 5/08

Метки: удвоитель, частоты

...4 нуля синусоидального сигнала, Формирователь 5 экстремальногозначения синусоидального сигнала, выход которого соединен с первым входомэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1, второй20вход которого соединен с входной шиной 3 и входом детектора 4 нуля синусоидального сигнала, выход которогосоединен с вторым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1Формирователь содержит конденсаторы 6 и 7, операционный усилитель 8,диоды 9-13, резисторы 14-16 и транзистор 17. Формирователь может быть30выполнен иначе, что не имеет принципиального значения, однако он долженобеспечивать точную Фиксацию экстремумов синусоидального сигнала и формировать прямоуголвйые импульсы навыходе со скважностью, равной двум,Фронты которых совпадают с экстремумами входного сигнала,Детектор 4...

Номер патента: 1337839

Опубликовано: 15.09.1987

Авторы: Дремаков, Шнайдер

МПК: G01R 31/24

Метки: вентильных, пробивного, разрядников

...блока 4 согла.40 сования. При этом засвечивается светодиод13 оптронд 11. Открывается фототиристор 2 оптрона 11 и через резистор 7 подает сигнал управления на управляющий электрол силового тири(тора 3. Последний отпирается д время лействия положительного полу - 45 периода. ВО вторичной обмотке силового трансформатора 2 также формируется положительный по.уцериод, который поступает ца цд рузку 1, измерительный блок 6 и поо следовдтельцук цепочку, состоящую из дополнительного резистора 9 и светодиода 16 первого оптоэлектронного переключателяицвертора 15. Светодиод 6 Оптоэлектронного переключателя-инвертора 15 включен в прямом направлении формируемому напряжению на нагрузкеи в каждый положитеьный полуцериод засвечивается по порогу(фи(. 2...

Номер патента: 1324098

Опубликовано: 15.07.1987

Авторы: Дремаков, Шнайдер

МПК: H03K 17/56, H03K 17/78

Метки: ключ, оптоэлектронный, переменного

...задержки, третий светодиод 19, оп тически связанный с вторым фототиристором 20 и второй ключ-инвертор 21, шина 10 управления соединена с К-входом триггера 7, входом второго ключаинвертора.21 и входом элемента 18 эа держки, выход которого соединен с первым входом логического элемента И-НЕ 8, выход первого ключа-инвертора 9 соединен с вторым входом логического элемента И-НЕ 8, выход кото рого соединен с Я-входом триггера 7, инверсный выход которого соединен с вторым выводом третьего резистора 17, анод третьего светодиода 19 соединен с источником 16 постоянного напряжения а катод через четвертый резисгор 22 - с выходом второго ключа-инвертора. 21, катод и анод второго фототиристора 20 соединены соответст 3 13240 то светодиод 4 выключается и...

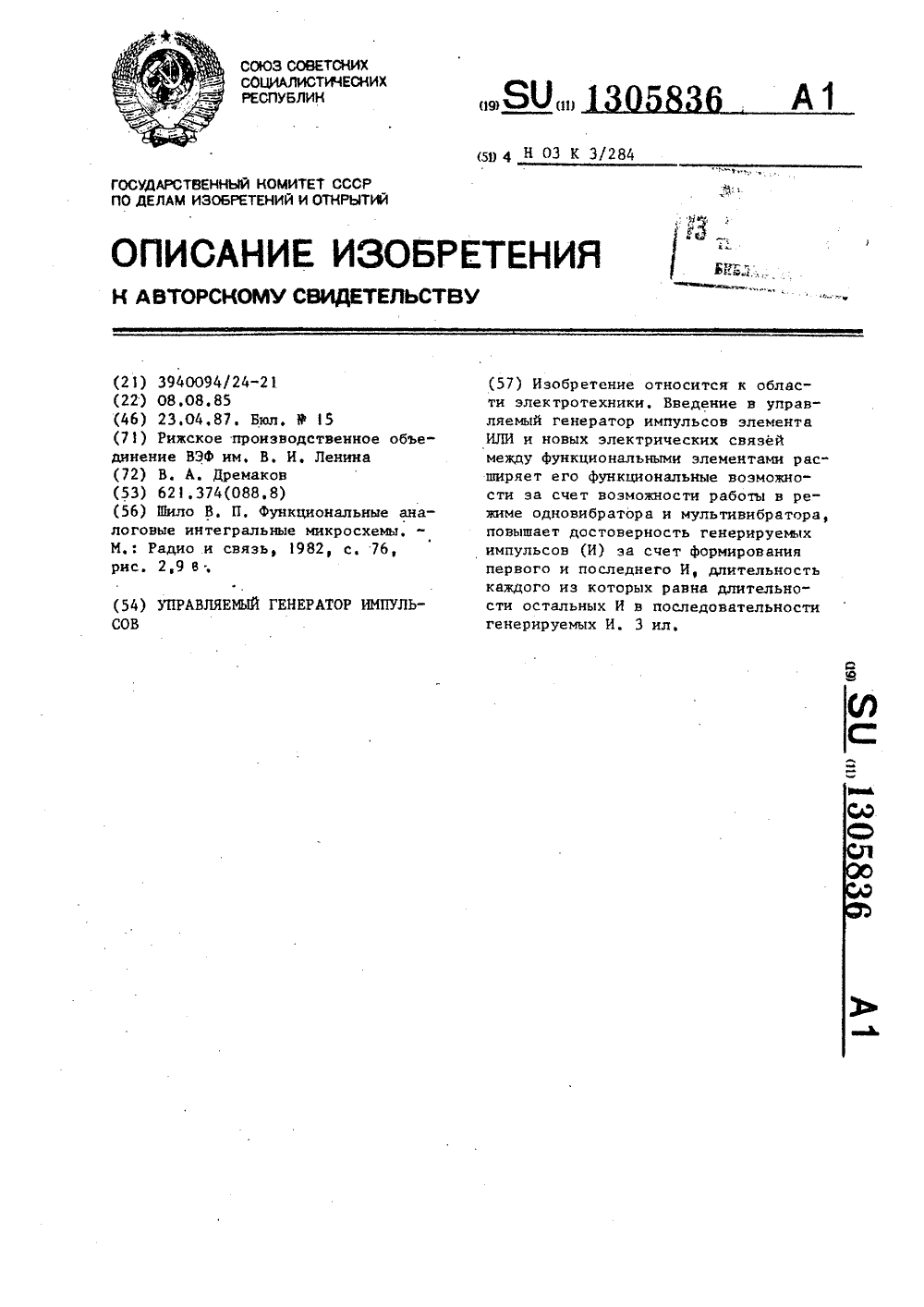

Номер патента: 1305836

Опубликовано: 23.04.1987

Автор: Дремаков

МПК: H03K 3/284

Метки: генератор, импульсов, управляемый

...Чсрабатывает нижний компаратор таймера 2 и опрокидывает КЯ-триггер таймера 2, На выходной шине 9 появляет"ся логическая "1" (фиг, 2 6), на вто 35 ром входе элемента ИЛИ 1 также появляется логическая "1", которая изменяет состояние на выходе элемента ИЛИ 1, Выходной транзистор элемента ИЛИ 1 запирается и начинается40 заряд конденсатора 6 (фиг. 2 5). Когда напряжение на конденсаторе 6 достигает верхнего порога срабатыванияверхнего компаратора таймера 2, КЯтриггер таймера 2 снова опрокидына 45 ется в нулевое состояние и на выходной шине 9 опять устанавливается ло"гический "О", Длительность выходного импульса равна времени, в течениекоторого напряжение на конденсаторе50 б увеличивается от нижнего уровня1/ЗЧ+ до верхнего уровня 2/ЗЧ...

Номер патента: 1298861

Опубликовано: 23.03.1987

Автор: Дремаков

МПК: H03K 3/284

Метки: одновибратор

...работает как обычный формирователь импульсов заданной длительности, без перезапуска,т.е. без продления импульса на выходе. Если на шину 9 управления подать логический "0", тогда импульсы запуска отрицательной полярности, поступающие на входную шину 7 одновибратора, проходят на выход элемента 2 ИЛИ 8 и поступают на второй вход элемента 2 И 4 и третий вход элемента ЗИ-НЕ 3.При поступленви на входную шину 7 одновибратора запускающего импульса низкого уровня переключается КЯ-триггер, собранный на элементах И-НЕ 1 и 2. На выходе элемента И-НЕ 2 появляется логическая "1", которая поступает на первые входы элементов ЗИ-НЕ Зи 2 И 4. На второй вход элемен" та 2 И 4 и третий вход элемента ЗИ-НЕ 3 в этот момент поступает импульс низкого...

Номер патента: 1297162

Опубликовано: 15.03.1987

Автор: Дремаков

МПК: H02H 7/12

Метки: двухканального, защиты, источника, перегрузок, питания, токовых

...при возникновении токовой 10перегрузки в одном из них,На чертеже представлена принципиальная электрическая схема устройствадля защиты двухканального источникапитания от токовых перегрузок, 15Устройство содержит клеммы 1-4 дляподключения каждого канала источникапитания, клеммы 5-8 для подключениянагрузки, токочувствительные элементы9 и 10, включенные в каждый канал источника питания, основные тиристорныеоптроны 11 и 12 и дополнительные опт 1роны 13 и 14, при этом клеммы 15 и 16подключены к исполнительным органамканалов.Устройство работает следующим образом.В номинальном режиме работы обоихканалов источника питания падения напряжения на токочувствительных элемен тах 9 и 10 недостаточно для включенияоптронов 11 и 12. При достижении током...

Номер патента: 1282319

Опубликовано: 07.01.1987

Авторы: Дремаков, Шнайдер

МПК: H03K 5/156

Метки: импульс, импульсов, одиночный, прямоугольный, серии

...логических элементов И-НЕ 6 и 3,Если произошло пропадание импульса или увеличение длительности импульса (паузы), конденсатор 7 или 12эарядится до уровня порога срабатывания элементов И-НЕ 6 и 3 и на еговыходе появится логический О(фиг. 2), который поступит на одиниз входов элемента И-НЕ 9. На выходеэтого элемента (Фиг, 2 к) появляетсялогическая "1 . Заряд конденсатора(12) возможен только в случае, если на вход инвертора с открытым коллектором 2 (5) поступает логическийО, а на второй вход элемента И-НЕ6 (3) в это же время - логическая1 . Эт о условие обеспечивается работой входного ин в ерто ра 4 и особымсоединением вторых входов элементовИ-НЕ 6 и 3 . Конденсатор 7 ( 1 2 ) заряжа ет ся токами , вытекающими и з первог о входа элемента...

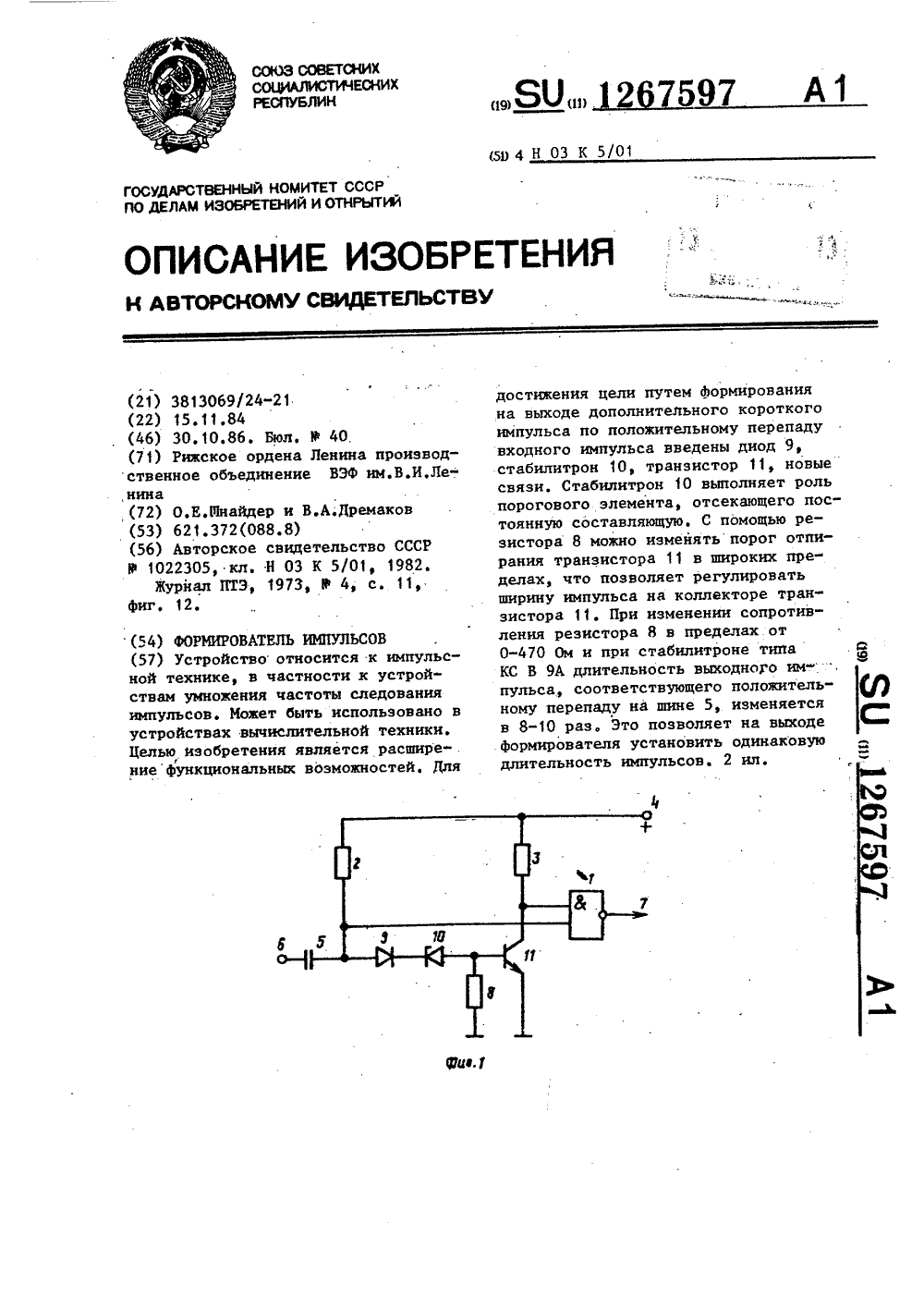

Номер патента: 1267597

Опубликовано: 30.10.1986

Авторы: Дремаков, Шнайдер

МПК: H03K 5/01

Метки: импульсов, формирователь

...10, анод которого соединенс первым выводом третьего резистора8 и с базой транзистора 11, эмиттер которого соединен с общей шиной,которая соединена с вторым выводомтретьего резистора 8,формирователь работает следующимобразом.В исходном состоянии на обоихвходах элемента И-НЕ 1 действуютвысокие логические уровни за счетрезисторов 2 и 3, При этом на выходеэлемента И-НЕ 1 присутствует "0". Вмомент появления отрицательного пере-,пада напряжения на входной шине 5(фиг. 2 а) на второй обкладке конденсатора 6 и соответственно на первомвходе элемента И-НЕ 1 появляетсяотрицательный выброс по амплитудедостигающий уровня "0" (фиг. 2 о). Врезультате этого элемент И-НЕ 1 переключается и на его выходе формируетСя короткий положительный импульс(фиг,...

Номер патента: 1239655

Опубликовано: 23.06.1986

Авторы: Дремаков, Пунгин

МПК: G01R 31/06

Метки: многообмоточного, обмоток, полярности, трансформатора

...последнего - с его выходом, приэтом первый вывод первого резистора15 соединен с соответствующим первым 25 входом блока 2 амплитудных ограничителей, второй вывод первого резистора 15 соединен с первым выводомвторого резистора 16 и анодом стабилитрона 17, второй вывод второго ре- ЗО зистора 16 соединен с соответствующим первым выходом блока 2 амплитудных ограничителей, а катод стабилитрона 17 - с его соответствующим вторым выходом.35блока 2 ограничителей,и на катоды соответствующих тиристоров оптроннотиристорных пар 13, С клемм 1 для подключения источника питания через резистор 1 О и диод 11 переменное на пряжение также подается на цепь из последовательно включенных светодиодов оптронно-тирисуорных паз 13 и общий светодиод 8 блока 4...

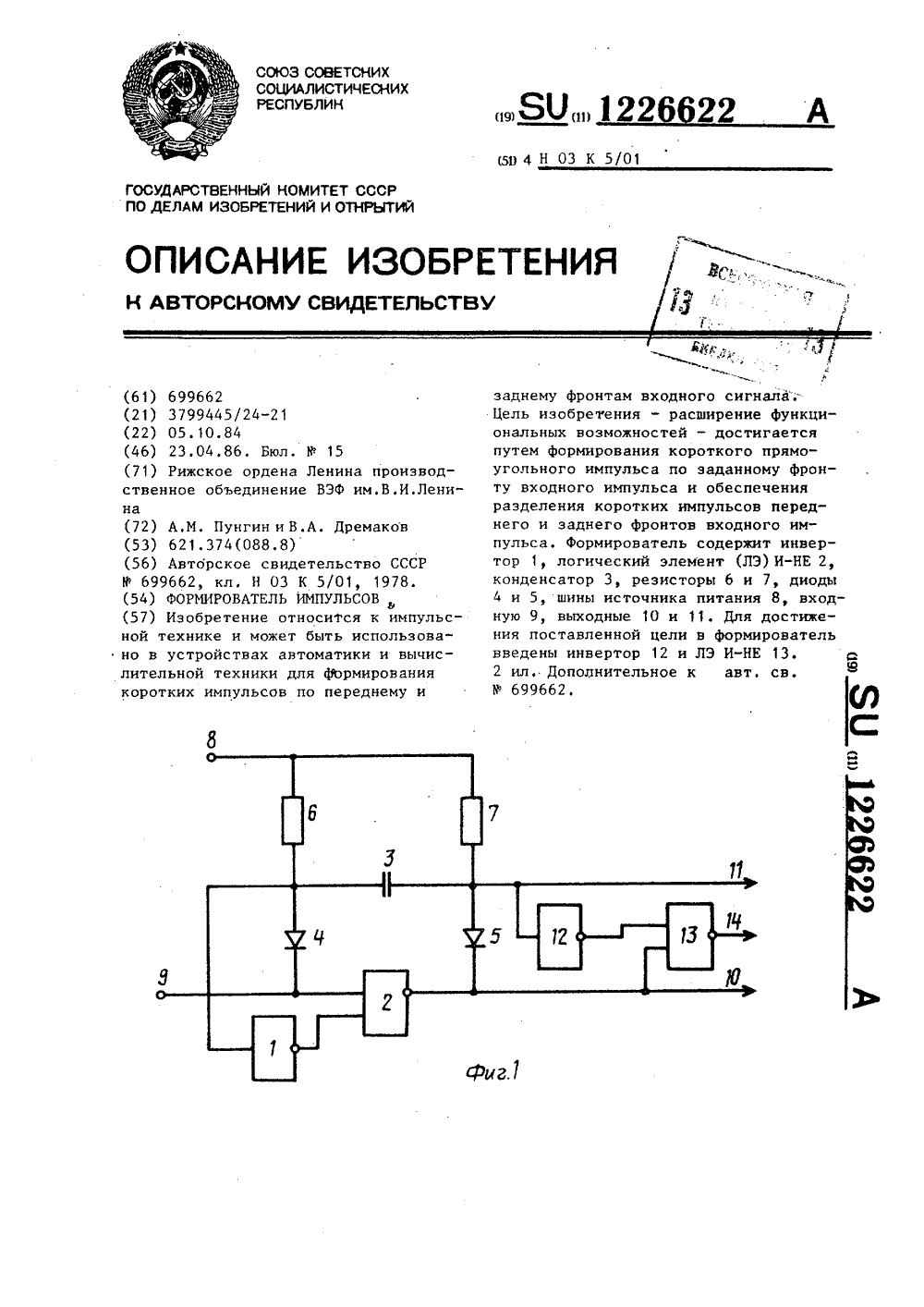

Номер патента: 1226622

Опубликовано: 23.04.1986

Авторы: Дремаков, Пунгин

МПК: H03K 5/01

Метки: импульсов, формирователь

...на входе инвертора 1 увеличивается до порога срабатывания инвертора 1, последний переключается и напряжение на его выходе уменьшается. При достижении им величины порога срабатывания элемента И-НЕ 2, последний переключается и напряжениена его выходе и на аноде диода 5 увеличивается и передается через конденсатор 3 на вход инвертора 1. В результате этого начинается регенеративный процесс, при котором происходит быстрое переключение инвертораи элемента И-НЕ 2,Напряжение на входе инвертора 1скачком увеличивается и на выходнойшине 10 устанавливается логическаят.е. Формируется с малым заднимФронтом выходной прямоугольный импул.ьс (фиг. 2, график 10) . При этомна выходной шине 11 также формируется короткий отрицательный импульс спологим...

Номер патента: 1226583

Опубликовано: 23.04.1986

Автор: Дремаков

МПК: H02M 1/092

Метки: включения, силового, тиристора

...4 гальванической развязки включается и на управляющий электрод силового тиристора 1 через дополнительный элемент 15 гальванической развязки, логический элемент НЕ 14, открытый фототиристор элемента 4 и первый резистор 3 поступает ток разряда конденсатора 5. На выходе логического элемента НЕ 14 появляется логический О, который поступает через блок 13 задержки на второй вход элемента ЗИ-НЕ 12. Последний запирается и на его выходе появляется логическая 1, которая поступает на второй вход переключателя 7. При последующей перемене полярности сетевого напряжения, т. е: при приложении прямого напряжения к силовому тиристору 1 он открывается. Проводи мость силового тиристора 1 по количеству полу- периодов определяется энергией заряда...
