Управляемый генератор импульсов

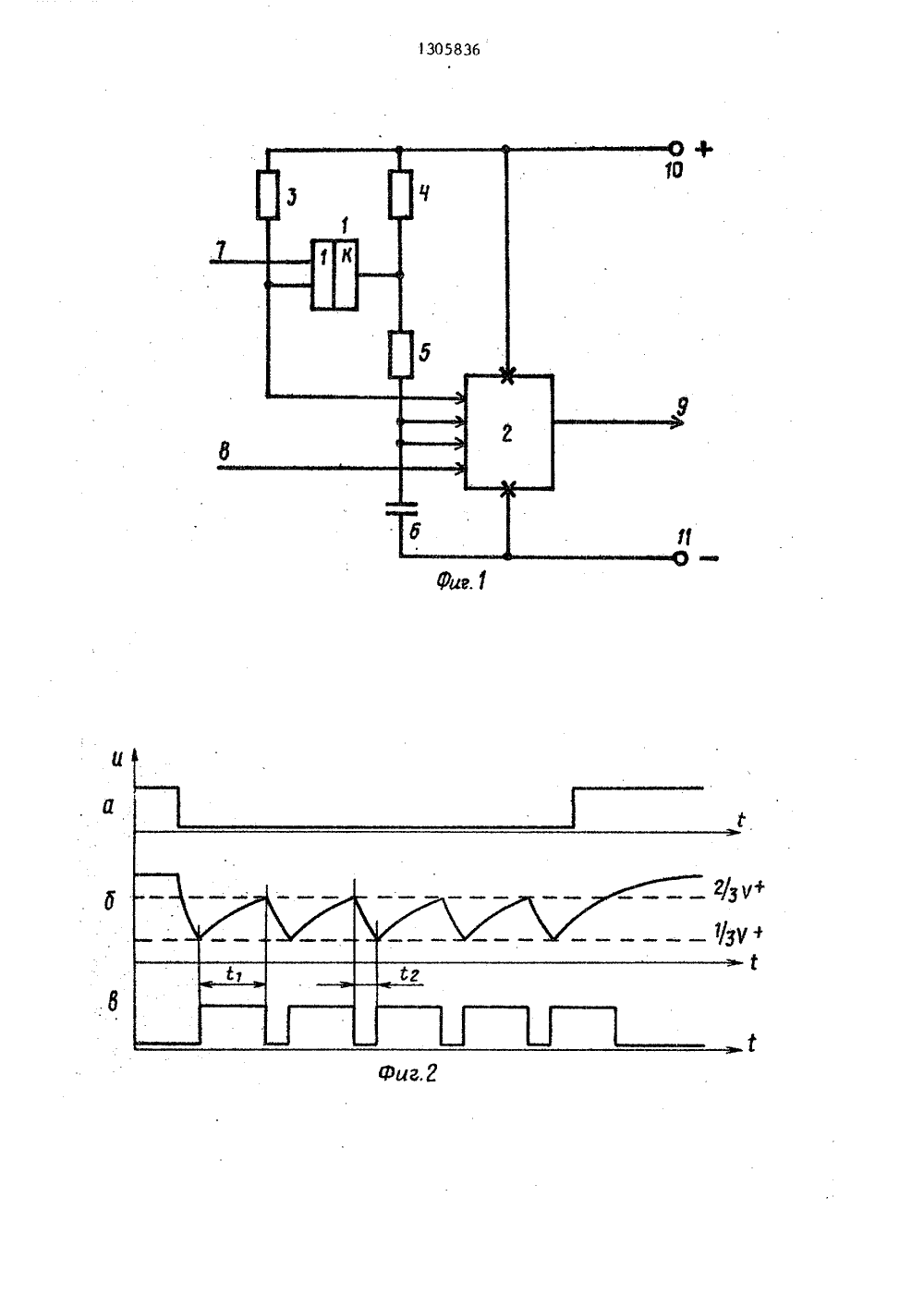

01 ОЗ СОВЕТСКИСО.1 ИА ЛИСТ ИЧЕСКРЕСПУ БЛИН 9) (11 51) 4 и 03 К 3/284 О БРЕТЕ НИ ИДЕТЕПЬСТВ У АВТОРСН бъ санаЬГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Рижское производственноединение ВЭФ им, В. И, Ленина(57) Изобретение относится к области электротехники. Введение в управляемый генератор импульсов элементаИЛИ и новых электрических связеймежду функциональными элементами раширяет его функциональные воэможности эа счет воэможности работы в режиме одновибратора и мультивибратораповышает достоверность генерируемыхимпульсов (И) эа счет формированияпервого и последнего И, длительностькаждого иэ которых равна длительности остальных И в последовательностигенерируемых И. 3 ил.05836 2 1 13Изобретение относится к электротехнике и может применяться н качестве мультивибратора или формирователя одиночных импульсов.Целью изобретения является расширение функциональных возможностей засчет обеспечения возможности работыв режиме одновибратора и мультиниб"ратора, понышение достоверности генерируемых импульсон за счет формирования первого и последнего импульсов,длительность каждого из которых ранна длительности остальных импульсовв последовательности генерируемыхимпульсов,На фиг, 1 представлена функциональная схема предлагаемого устрой"ства; на фиг. 2 - диаграммы напряжений; на фиг. 3 - функциональная схема интегрального таймера,Управляемый генератор импульсовсодержит элемент ИЛИ 1 с открытымколлекторным выходом, таймер 2, первый 3, второй 4 и третий 5 резисторы, конденсатор б, дополнительнуювходную шину 7, К-нход 8, выходнуюшину 9, положительную шину 10 питания, общую шину 11 питания,Выводы тайяера 2 "Пуск" и "Порог"через конденсатор соединены с общейшиной питания и выводом "Общий" тай"мера, вывод "Плюскоторого соединенс положительной шиной питания и первыми выводами первого 3 и второго 4резисторов, третий резистор 5 включенмежду вторым выводом второго резистора 4 и выводами "Пуск" и "Порог"таймера 2, вывод "Сброс" которогосоединен с К-входом генератора;элемент ИЛИ 1 с открытым коллекторным выходом, первый вход которогосоединен с дополнительной входнойшиной 7 генератора, а второй вход -с выводом "Разряд" таймера 2 и вторым выводом первого резистора 3,.точка соединения второго 4 и третьего 5 резисторов подключена к выходуэлемента ИЛИ 1 с открытым коллекторным выходом. Таймер 2 выполнен поизвестной схеме.Управляемый генератор импульсовработает следующим образом,В исходном состоянии на К-нходе 8и на дополнительной входной шине 7находится логическая "1". Коллекторразрядного транзистора таймера 2(вывод "Разряд" ) нагружен на первыйрезистор 3 и подключен к второму входу элемента ИЛИ 1 с открытым коллекторным выходом, на втором нходе которого находится логический "О".На выходе элемента ИЛИ 1 с открытымколлекторным выходом действует логическая "1", т.е. выходной транзисторэлемента ИЛИ 1 закрыт и разряд конденсатора 6 через резистор 5 не производится. Напряжение яа конденсато 10 ре 6 имеет нысокий уровень, превышающий порог - Ч верхнего компаратораг3таймера (фиг. 26). В этом состояниипомехоустойчивость устройства наиболее высокая, так как КЯ-триггер тай"мера 2 принудительно удерживаетсяверхним компаратором в исходном состоянии и на выходной шине 9 устройства находится логический 10".20 При поступлении на дополнительнуювходную шину 7 сигнала логического"О" (фиг, 2 а) на обоих входах элемента ИЛИ 1 происходит совпадение логических 0, на выходе также появляется логический "О", при этом черезтретий резистор 5 и выходной тран-,зистор элемента ИЛИ 1 происходитразряд конденсатора 6 до уровня1/3 Ч, Когда напряжение на конденсаторе б снизится до уровня 1/3 Чсрабатывает нижний компаратор таймера 2 и опрокидывает КЯ-триггер таймера 2, На выходной шине 9 появляет"ся логическая "1" (фиг, 2 6), на вто 35 ром входе элемента ИЛИ 1 также появляется логическая "1", которая изменяет состояние на выходе элемента ИЛИ 1, Выходной транзистор элемента ИЛИ 1 запирается и начинается40 заряд конденсатора 6 (фиг. 2 5). Когда напряжение на конденсаторе 6 достигает верхнего порога срабатыванияверхнего компаратора таймера 2, КЯтриггер таймера 2 снова опрокидына 45 ется в нулевое состояние и на выходной шине 9 опять устанавливается ло"гический "О", Длительность выходного импульса равна времени, в течениекоторого напряжение на конденсаторе50 б увеличивается от нижнего уровня1/ЗЧ+ до верхнего уровня 2/ЗЧ (с),Длительность паузы между импульсамиравна времени, в течение которогонапряжение на конденсаторе 6 снижа 55 ется с верхнего уровня 2/ЗЧ до нижнего уровня 1/3 Ч (г.),Автоколебательный процесс продолжается до тех пор, пока на первом130.5836 3входе элемента ИЛИ 1 находится логический "О",При этом первый и нсе последующие импульсы в пачке имеют одинаковую длительность, так как изменения напряжения на конденсаторе 6 н процессе генерации импульсов всегда находятся между двумя стабильными, постоянными порогами. О Если логический "О" с дополнительной входной шины 7 снят но времяформирования выходного импульса навыходной шине, т.е. в период, когда 5конденсатор б заряжается и напряже+ние на нем изменяется от 1/ЗЧ до1/ЗЧ (фиг. 2 , Б), срыва генерациине происходит, так как на выходеэлемента ИЛИ 1 состояние не изменяется и заряд конденсатора продолжается, При достижении напряжения наконденсаторе 6 уровня 2/ЗЧ+ срабатывает верхний компаратор таймера 2и опрокидывает КБ-триггер таймера 2 25в исходное состояние, на ныходнойшине 9 устройства формируется задний фронт последнего импульса, который такой же длительности, как и всепредыдущие импульсы, В момент опрокидывания КЯ-триггера таймера 2 висходное состояние открывается разрядный транзистор таймера 2 (вывод"Разряд" ) и на втором входе элементаИЛИ 1 устанавливается логический "О",Однако выходной транзистор элементаИЛИ 1 остается закрытым ввиду того,что на первом входе элемента ИЛИ 1находится логическая "1", Конденса.тор 6 через резисторы 4 и 5 заряжается до уровня напряжения питания 7+,1которое сохраняется до следующегозапуска устройства,В режиме однонибратора устройство 45 работает аналогичным образом, Однако длительность отрицательного запускающего импульса, поступающего на дополнительную входную шину 7, должен быть обязательно меньше длитель ности выходного импульса (С ),фиг, 2 В,Введение элемента ИЛИ с открытымколлекторным выходом позволяет расширить функциональные возможностиустройства в дна раза, обеспеплтьодинаковую длительность первого ипоследнего импульсов, равную длительности импульсов устанонившейся последовательности, и исключить необходимость настройки длительности первого импульса в импульсной последовательности, коррекция длительностипервого импульса происходит автоматически,Формула и з обре тения Управляемый генератор импульсов, содержащий таймер, выводы "Пуск" и "Порог" которого через конденсатор соединены с общей шиной питания и выводом "Общий" таймера, вывод "Плюс" которого соединен с положительной шиной питания и первыми выводами первого и второго резисторов, третий резистор включен между вторым выводом второго резистора и выводами "Пуск" и 1 Порог" таймера, вывод "Сброс" которого соединен с К-входом генератора, о т л и ч в ю - щ и й с я тем, что, с целью расширения функциональных возможностей эа счет обеспечения возможности работы в режиме одновибратора и мультивибратора, повышения достоверности генерируемых импульсов за счет формирования первого и последнего импульсов с длительностью, равной длительности остальных импульсов в последовательности генерируемых импульсов, в него введен элемент ИЛИ с открытым коллекторным выходом, первый вход которого соединен с дополнительной входной шиной генератора, а второй входс выводом "Разряд" таймера и вторым выводом первого резистора, точка соединения второго и третьего резисторов подключена к выходу элемента ИЛИ с открытым коллекторным выходом.1305836 ель А. Титов Ходанич Коррек СоставиОбруч Г, Гербе е да Производственно-полиграфическое предприятие, г, У:кгород, ул. рл П оектная9 аказ 1464/54 Тир ВНИИПИ Государств по делам изобрет 113035, Москва, Ж
