Формирователь импульсов

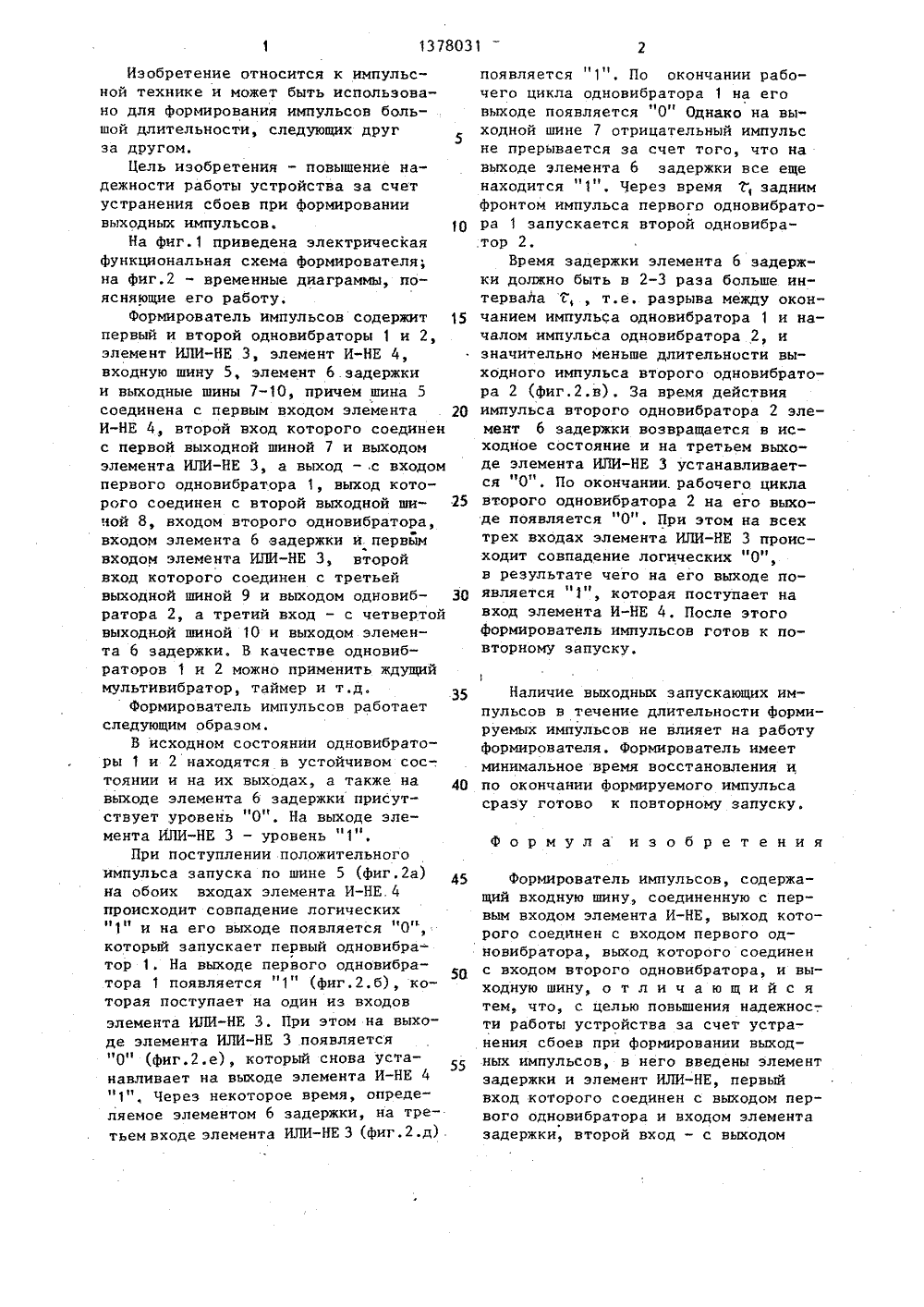

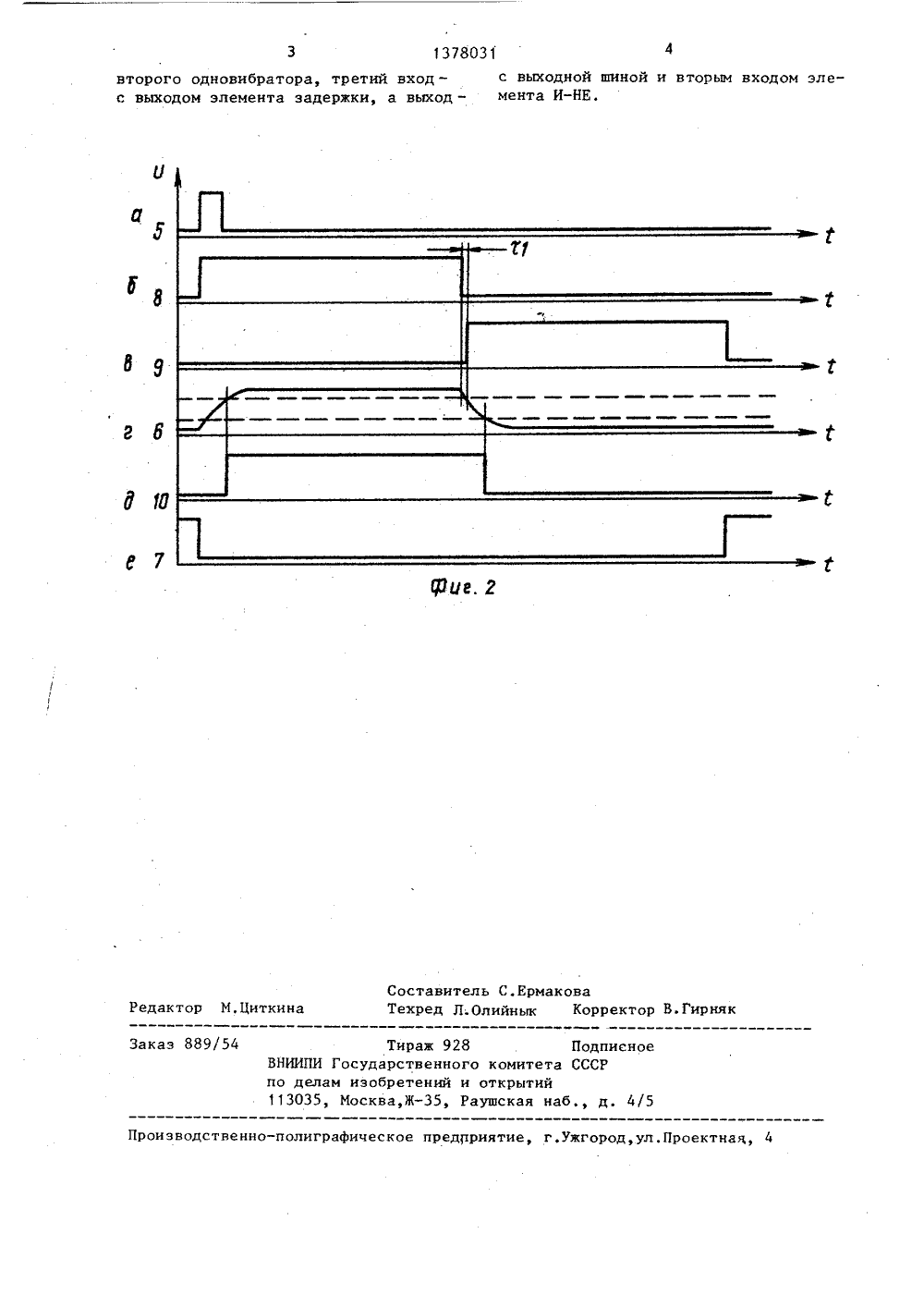

союз советснихСОЦИДЛИСТИЧЕСНИХРЕСПУБЛИН 803 9) (11) 511 4 Н 03 К 5/04 НОМИТЕТ СССРЕНИЙ И ОТНРЫТИИ ГОСуаАРСТВЕНГЮ ДЕЛАМ ИЭ кигиЯ:дд - У.СПИ САНИ БРЕТ бъе о СССР05.01.78.СССР05.08.65,ТОРСНОМУ СВИДЕТЕЛЬСТ(71) Рижское производственнение ВЗФ им,В.И.Ленина(57) Изобретение может быть использовано для формирования импульсовбольшой длительности, следующихдруг за другом, Цель изобретения -повышение надежности работы устройства - достигается за счет устранения сбоев при формировании выходных импульсов. Устройство содержит одновибраторы 1 и 2, элемент ИЛИ-НЕ 3, элемент И-НЕ 4, входную шину 5, элемент б задержки, выходные шины 7-10. Предложенный формирователь по сравнению с прототипом имеет меньшее время восстановления. может формировать импульсы длительностью до нескольких часов, может работать с большим временем выдержки. Для этого в устройство были дополнительно введены элемент 6 задержки и элемент ИЛИ-НЕ 3. Наличие входных запускающих импульсов в течение длительности формируемых импульсов не влияет на работу формирователя. Формирователь имеет малое время восстановления и по окон чании формируемого импульса готов Я к последующему запуску, Временные диаграммы, поясняющие его работу, приводятся в описании изобретения, ( 2 ил,137803 Изобретение относится к импульсной технике и может быть использовано для формирования импульсов большой длительности, следующих другза другом,Цель изобретения - повышение надежности работы устройства за счетустранения сбоев при формированиивыходных импульсов. 10На фиг.1 приведена электрическаяфункциональная схема формирователя;на фиг.2 - временные диаграммы, поясняющие его работу.Формирователь импульсов содержит 15первый и второй одновибраторы 1 и 2,элемент ИЛИ-НЕ 3, элемент И-НЕ 4,входную шину 5, элемент б.задержкии выходные шины 7-10, причем шина 5соединена с первым входом элемента 20И-НЕ 4, второй вход которого соединенс первой выходной шиной 7 и выходомэлемента ИЛИ-НЕ 3, а выход - с входомпервого одновибратора 1, выход которого соединен с второй выходной шиной 8, входом второго одновибратора,входом элемента б задержки и первймвходом элемента ИЛИ-НЕ 3, второйвход которого соединен с третьейвыходной шиной 9 и выходом одновибратора 2, а третий вход - с четвертойвыходкой шиной 10 и выходом элемента б задержки, В качестве одновибраторов 1 и 2 можно применить ждущиймультивибратор, таймер и т.д.35Формирователь импульсов работаетследующим образом.В исходном состоянии одновибраторы 1 и 2 находятся в устойчивом сос-.тоянии и на их выходах, а также навыходе элемента 6 задержки присутствует уровень "0". На выходе элемента ИЛИ-НЕ 3 - уровень "1",При поступлении положительногоимпульса запуска по шине 5 (фиг.2 а)на обоих входах элемента И-НЕ.4происходит совпадение логических"1" и на его выходе появляется "0",который запускает первый одновибратор 1, На выходе первого одновибратора 1 появляется "1" (фиг.2.б), которая поступает на один из входовэлемента ИЛИ-НЕ 3. При этом на выходе элемента ИЛИ-НЕ 3 появляется"0" (фиг.2е), который снова устанавливает на выходе элемента И-НЕ 4Через некоторое время, определяемое элементом 6 задержки, на третьем входе элемента ИЛИ-НЕ 3 (фиг, 2.д),появляется "1", По окончании рабочего цикла одновибратора 1 на еговыходе появляется "0" Однако на выходной шине 7 отрицательный импульсне прерывается за счет того, что навыходе элемента 6 задержки все ещенаходится " 1". Через время 7; заднимфронтом импульса первого одновибратора 1 запускается второй одновибратор 2.Время задержки элемента б задержки должно быть в 2-3 раза больше интервала с т.е. разрыва между окончанием импульса одновибратора 1 и началом импульса одновибратора 2, изначительно меньше длительности выходного импульса второго одновибратора 2 (фиг.2.в). За время действияимпульса второго одновибратора 2 элемент б задержки возвращается в исходное состояние и на третьем выходе элемента ИЛИ-НЕ 3 устанавливается "0", По окончании. рабочего. циклавторого одновибратора 2 на его выходе появляется "О", При этом на всехтрех входах элемента ИЛИ-НЕ 3 происходит совпадение логических "0",в результате чего на его выходе появляется "1", которая поступает навход элемента И-НЕ 4. После этогоформирователь импульсов готов к повторному запуску,1Наличие выходных запускающих импульсов в течение длительности формируемых импульсов не влияет на работу формирователя. Формирователь имеет минимальное время восстановления и по окончании формируемого импульса сразу готово к повторному запуску.Формула изобретенияФормирователь импульсов, содержащий входную шину, соединенную с первым входом элемента И-НЕ, выход которого соединен с входом первого одновибратора, выход которого соединен с входом второго одновибратора, и выходную шину, о т л и ч а ю щ и й с я тем, что, с целью повышения надежнос-, ти работы устройства за счет устранения сбоев при формировании выходных импульсов, в него введены элемент задержки и элемент ИЛИ-НЕ, первый вход которого соединен с выходом первого одновибратора и входом элемента задержки, второй вход - с выходом1378031 второго одновибратора, третий вход - с выходной шиной и вторым входом элес выходом элемента задержки, а выход - мента И-НЕ. г оставитель С.Ермаковаехред Л.Олийнык Корректор В.Гирня иткина н бретениива,Жвенно-полиграфическое предприятие, г.ужгород,ул,Проектная, 4 роиэ дак тор М каэ 889/5 ИИПИ Госу делам иэ 3035, Мос Тиражрстве 8 Подп го комитета СССР и открытий Раушская наб д
