Формирователь импульсов

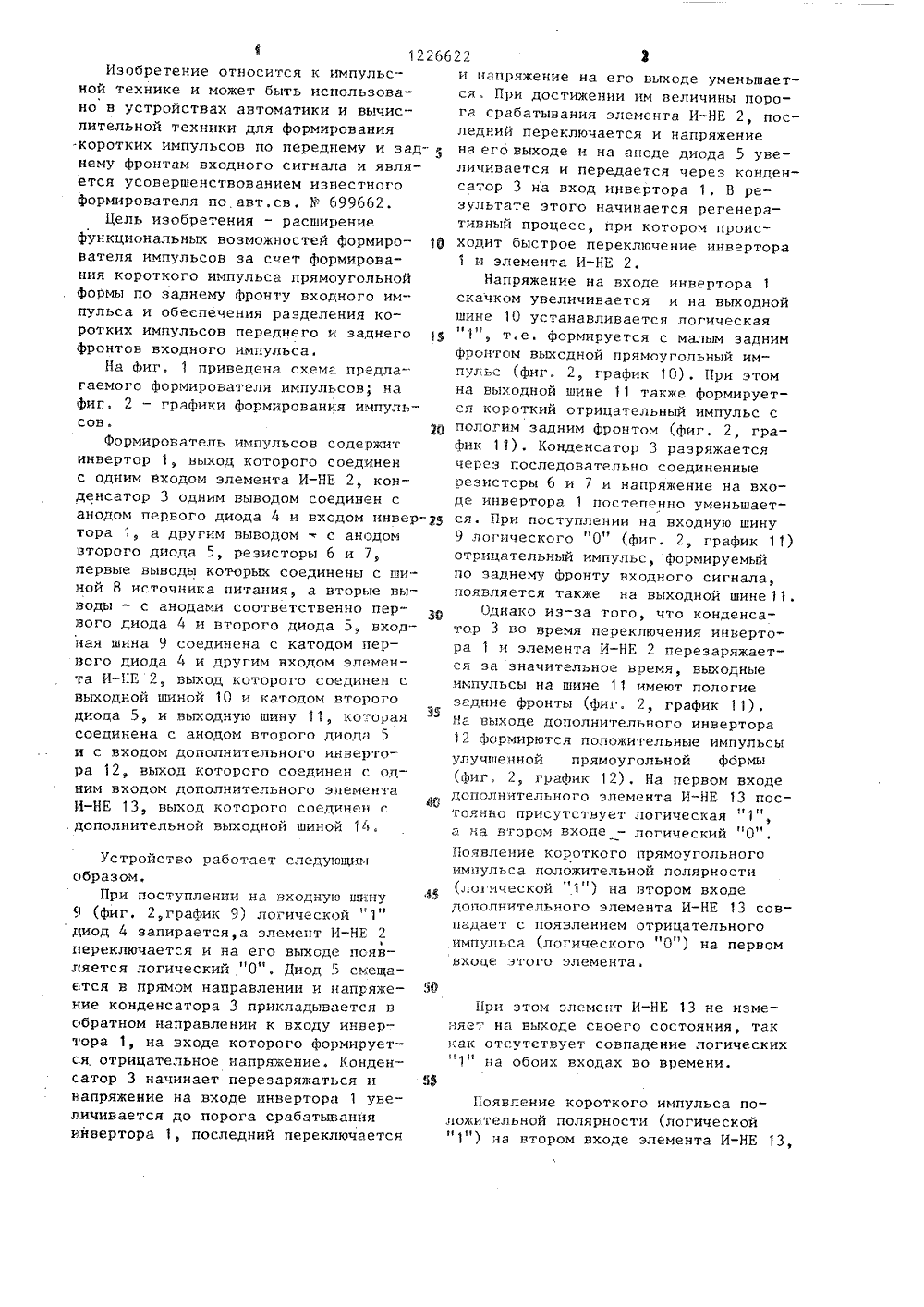

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИХСПУБЛИН 19) 111) 504 Н 03 К 5/01 ГОС ПИСАНИЕ ЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛВСТВУ извод- И.Ленимпульс ьзоваычи ания РСТ 8 ЕННЫЙ КОМИТЕТ СССРАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Рижское ордена Ленина прственное объединение ВЭФ им.Вна(57) Изобретение относится к иной технике и может быть исполно в устройствах автоматики илительной техники для фбрмировкоротких импульсов по переднем заднему фронтам входного сигнала;Цель изобретения - расширение функциональных возможностей - достигаетсяпутем формирования короткого прямоугольного импульса по заданному фронту входного импульса и обеспеченияразделения коротких импульсов переднего и заднего фронтов входного импульса. Формирователь содержит инвертор 1, логический элемент (ЛЭ) И-НЕ 2,конденсатор 3, резисторы 6 и 7, диоды4 и 5, шины источника питания 8, входную 9, выходные 10 и 11. Для достижения поставленной цели в формировательвведены инвертор 12 и ЛЭ И-НЕ 13.2 ил. Дополнительное к авт, св.Р 699662.12266Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники для Формирования коротких импульсов по переднему и зад-нему фронтам входного сигнала и является усовершенствованием известного Формирователя по авт.св, В б 99 бб 2.Цель изобретения - расширение функциональных возможностей Формиро вателя импульсов за счет Формирования короткого импульса прямоугольной Формы по заднему фронту входного импульса и обеспечения разделения коротких импульсов переднего и зацнего фронтон входного импульса.На Фиг, 1 приведена схема предлагаемого формирователя импульсов; на Фиг. 2 - графики Формирования импульсов е 2 ОФормирователь импульсов содержит инвертор 1, выход которого соединен с одним входом элемента И-НЕ 2, конденсатор 3 одним выводом соединен с анодом первого диода 4 и входом инвер-р тора 1, а другим выводомс анодом второго диода 5, резисторы б и 7, первые выводы которых соединены с шиной 8 источника питания, а вторые выводы - с анодами соответственно перного диода 4 и второго диода 5, входная шина 9 соединена с катодом первого диода 4 и другим входом элемента И-НЕ 2, выход которого соединен с выходной шиной 10 и катодом второгоИ диода 5, и выходную шину 11, которая соединена с анодом второго диода 5 и с входом дополнительного инвертора 12, выход которого соединен с одним входом дополнительного элемента40 И-НЕ 13, выход которого соединен с . дополнительной выходной шиной 14. Устройство работает следующим образом,При поступлении на входную шину 9 (Фиг. 2,график 9) логической " 1" диод 4 запирается,а элемент И-НЕ 2 переключается и на его выходе чсявляется логический "0". Диод 5 смещается в прямом направлении и напряже ние конденсатора 3 прикладывается н обратном направлении к входу иннертора 1, на входе которого Формируется. отрицателЬное напряжение. Конденс.атор 3 начинает перезаряжаться и 5 Э напряжение на входе инвертора 1 увеличивается до порога срабатывания инвертора 1, последний переключается и напряжение на его выходе уменьшается. При достижении им величины порога срабатывания элемента И-НЕ 2, последний переключается и напряжениена его выходе и на аноде диода 5 увеличивается и передается через конденсатор 3 на вход инвертора 1. В результате этого начинается регенеративный процесс, при котором происходит быстрое переключение инвертораи элемента И-НЕ 2,Напряжение на входе инвертора 1скачком увеличивается и на выходнойшине 10 устанавливается логическаят.е. Формируется с малым заднимФронтом выходной прямоугольный импул.ьс (фиг. 2, график 10) . При этомна выходной шине 11 также формируется короткий отрицательный импульс спологим задним фронтом (фиг. 2, граФик 1 1). Конденсатор 3 разряжаетсячерез последовательно соединенныерезисторы б и 7 и напряжение на входе инвертора 1 постепенно уменьшается, При поступлении на нходную шину9 логического "0" (фиг, 2, график 1 1)отрицательный импульс, Формируемыйпо заднему фронту входного сигнала,появляется также на выходной шине 11.Однако из-за того, что конденсатор 3 во время переключения инвертора 1 и элемента И-НЕ 2 перезаряжается за значительное время, выходныеимпульсы на шине 11 имеют пологиезадние фронты (фиг. , график 11).На выходе дополнительного инвертора12 Формирются положительные импульсыулучшенной прямоугольной Формы(фиг. 2, график 1), На первом входедополнительного элемента И-НЕ 13 посв 1тоянно присутствует логическая1а на втором входе - логический 0 .Появление короткого прямоугольногоимпульса положительной полярности(логической "1") на втором входедополнительного элемента И-НЕ 13 совпадает с появлением отрицательногоимпульса (логического "0 ) на первомвходе этого элемента. При этом элемент И-НЕ 13 не изменяет на выходе своего состояния, так как отсутствует совпадение логических "1" на обоих входах во времени. Появление короткого импульса положительной полярности (логической "1") на втором входе элемента И-НЕ 13,1226622 О. Андроно оставител ехред В,К едактор Н. Рогули Корректо Заказ 2146/57 Тираж 816 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5одписн Производственно-полиграфическое предприятие, г. Уж ул. Проектная, 4 соответствующего заднему фронту входного импульса на входной шине 9, происходит в момент, когда на первомвходе элемента И-НЕ 13 также присутствует логическая "1". В результатена дополнительной выходной шине 14появляется отрицательный прямоугольный импульс по заднему фронту входного импульса (фиг. 2, график 14), действующего на входной шине 9. Введение дополнительных инвертора 12 и элемента И-НЕ 13 позволяет обеспечить разделение по отдельным шинам 10 и 14 коротких импульсов, сформированных соответственно по переднему и заднему фронтам входного импульса, действующего на входной шине 9. Кроме того, это позволяет улучшить выходные импульсы и получить на выходных шинах 10 и 14 короткие отрицатель ные импульсы правильной прямоугольной формы. Формула изобретения5 Формирователь импульсов по авт.св.Ф 699662, о т л и ч а ю щ и й с ятем, что, с целью расширения функциональных возможностей за счет формиро" 10 вания короткого импульса прямоугольной формы по заднему фронту входногоимпульса и обеспечения разделения коротких импульсов переднего и заднегофронтов входного импульса, в него 15 введены инвертор и элемент И-НЕ, выход которого соединен с дополнительной выходной шиной, первый вход - скатодом второго диода, а второй входс выходом дополнительного инвертора, 20 вход которого соединен с анодом второго диода.
