Формирователь импульсов

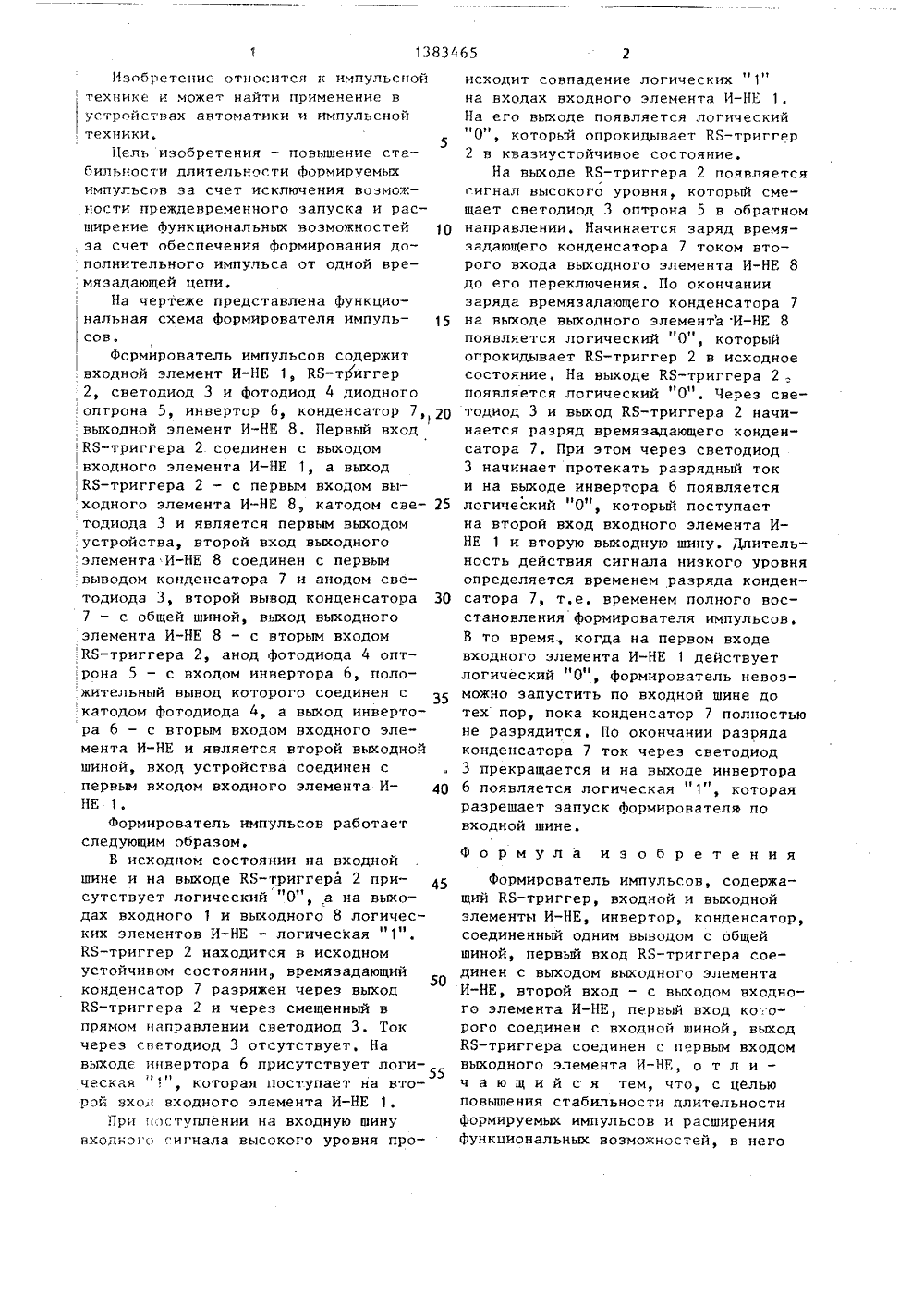

Изобретение относится к импульснойтехнике и может найти применение вустройствах автоматики и импульснойтехники.5Цель изобретения - повышение стабильности длительности формируемыхимпульсов за счет исключения возможности преждевременного запуска и расширение функциональньк возможностей 1 Оза счет обеспечения формирования дополнительного импульса от одной времязадающей цепи,На чертеже представлена функциональная схема формирователя импульсов.Формирователь импульсов содержитвходной элемент И-НЕ 1, КБ-триггер2, светодиод 3 и фотодиод 4 диодногооптрона 5, инвертор 6, конденсатор 7,20выходной элемент И-НЕ 8, Первый входКБ-триггера 2. соединен с выходомвходного элемента И-НЕ 1, а выходКБ в тригге 2 - с первым входом выходного элемента И-НЕ 8, катодом светодиода 3 и является первым выходомустройства, второй вход выходногоэлемента И-НЕ 8 соединен с первымвыводом конденсатора 7 и анодом светодиода 3, второй вывод конденсатора 307 - с общей шиной, выход выходногоэлемента И-НЕ 8 - с вторым входомКБ-триггера 2, анод фотодиода 4 оптрона 5 - с входом инвертора 6, положительный вывод которого соединен скатодом фотодиода 4, а выход инвертора 6 - с вторым входом входного элемента И-НЕ и является второй выходнойшиной, вход устройства соединен спервым входом входного элемента ИНЕ 1.формирователь импульсов работаетследующим образом,В исходном состоянии на входнойшине и на выходе КБ-триггера 2 присутствует логический "0", а на выходах входного 1 и выходного 8 логических элементов И-НЕ - логическая " 1".КБ-триггер 2 находится в исходномустойчивом состоянии времязадающийконденсатор 7 разряжен через выходКБ-триггера 2 и через смещенный впрямом направлении светодиод 3, Токчерез светодиод 3 отсутствует, Навыходе инвертора 6 присутствует логическая " которая поступает на второй вход входного элемента И-НЕ 1.Прн поступлении на входную шинувходного сигнала высокого уровня происходит совпадение логических "1"на входах входного элемента И-НЕ 1,На его выходе появляется логическийО", который опрокидывает КБ-триггер2 в квазиустойчивое состояние,На вькоде КБ-триггера 2 появляетсясигнал высокого уровня, который смещает светодиод 3 оптрона 5 в обратномнаправлении, Начинается заряд времязадающего конденсатора 7 током второго входа выходного элемента И-НЕ 8до его переключения. По окончаниизаряда времязадающего конденсатора 7на выходе выходного элемента И-НЕ 8появляется логический "0", которыйопрокидывает КБ-триггер 2 в исходноесостояние. На выходе КБ-триггера 2появляется логическийО", Через светодиод 3 и выход КБ-триггера 2 начинается разряд времязадающего конденсатора 7. При этом через светодиод3 начинает протекать разрядный токи на выходе инвертора 6 появляетсялогический 0", который поступаетна второй вход входного элемента ИНЕ 1 и вторую выходную шину. Длительность действия сигнала низкого уровняопределяется временем разряда конденсатора 7, т,е. временем полного восстановления формирователя импульсов.В то время, когда на первом входевходного элемента И-НЕ 1 действуетлогический 0, формирователь невозможно запустить по входной шине дотех пор, пока конденсатор 7 полностьюне разрядится. По окончании разрядаконденсатора 7 ток через светодиод3 прекращается и на выходе инвертора6 появляется логическая " 1", котораяразрешает запуск формирователя повходной шине,Формула изобретенияФормирователь импульсов, содержащий КБ-триггер, входной и выходной элементы И-НЕ, инвертор, конденсатор, соединенный одним выводом с общей шиной, первый вход КБ-триггера соединен с выходом выкодного элемента И-НЕ, второй вход - с выходом входного элемента И-НЕ, первый вход ко; орого соединен с входной шиной, выход КБ-триггера соединен с первым входом выходного элемента И-НЕ, о т л и - ч а ю щ и й с я тем, что, с целью повьппения стабильности длительности формируемых импульсов и расширения функциональньк возможностей, в негоЗаказ 1299/53 Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 введен диодный оптрон, катод светодиода которого соединен с выходомКЯ-триггера, анод - с вторым входомвыходного элемента И-НЕ и вторым выводом конденсатора, анод фотодиодаоптрона соединен с входом инвертора,инвертора - с элемента И-НЕ ной, а первая ходом НБ-триг вывод питания котороготодом фотоднода, выход вторым входом входного и Второй Выходной пш - выходная шина - с вы
