Управляемый генератор импульсов

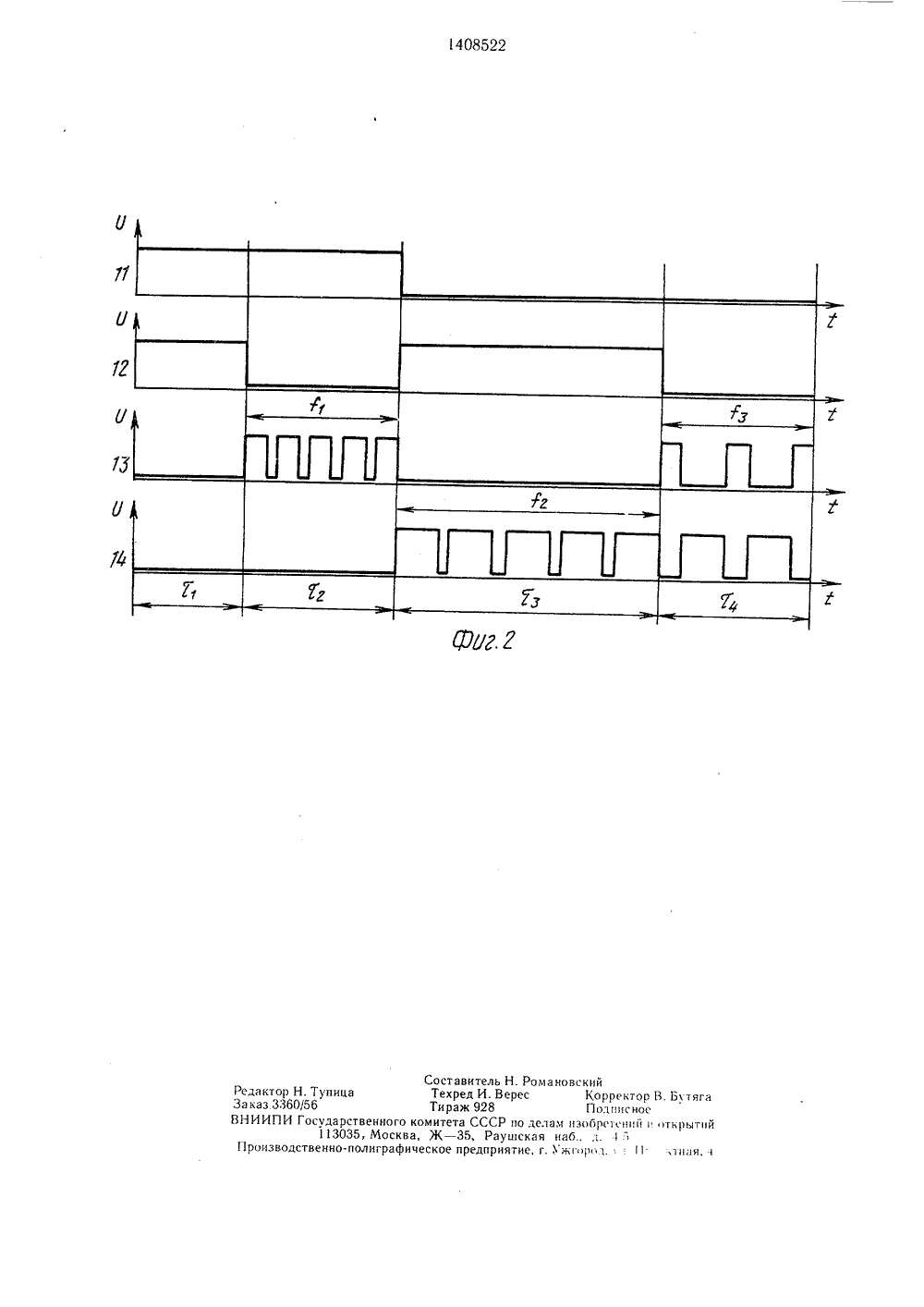

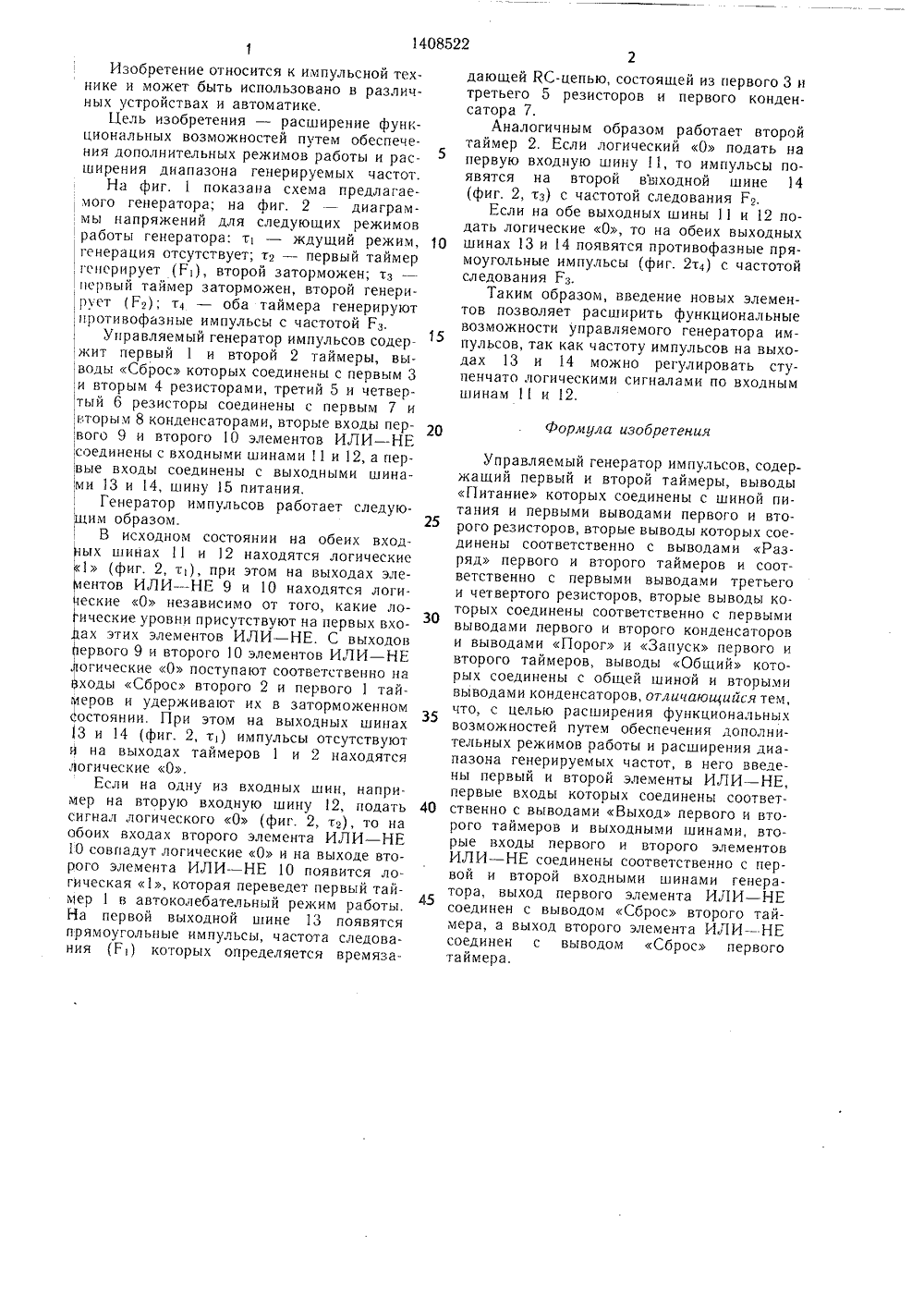

.8014085 159 4 Н 03 3 281 ПИСАНИЕ ИЗОБРЕТЕНИ фаВр Ю ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Рижское производственное объединениВЭФ им. В. И. Ленина(54) УПРАВЛЯЕМЫЙ ГЕНЕРАТОР ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике и может быть использовано в различных устроиствах автоматики, Цель изобретения - расширение функциональных возможностей - достигается путем обеспечения дополнительных режимов работы и расширения диапазона генерируемых частот. Для этого в генератор, содержащий таймеры 1 и 2, резисторы 3 - 6, конденсаторы 7 и 8, входные шины1 и 12, выходные шины 13 и 14, шину 5 питания, дополнительно введены элементы ИЛИ в9 и 10. Введение этих элементов позволило расширить функциональные возможности управляемого генератора импульсов, так как частоту импульсов на выходах 13 и 14 можно регулировать ступенчато логическимн сигналами по входным шинам 11 и 12. 2 ил.Изобретение относится к импульсной технике и может быть использовано в различных устройствах и автоматике.Цель изобретения - расширение функциональных возможностей путем обеспечения дополнительных режимов работы и расширения диапазона генерируемых частот.На фиг. 1 показана схема предлагае мого генератора; на фиг, 2 - диаграммы напряжений для следующих режимовработы генератора: т - ждущий режим,генерация отсутствует; т 2 - первый таймергенерирует (Р 1), второй заторможен; тз - первый таймер заторможен, второй генерирует (г 2); т 4 - оба таймера генерируют (противофазные импульсы с частотой Рз.Управляемый генератор импульсов содер",жит первый 1 и второй 2 таймеры, выводы Сброс которых соединены с первым 3 ,и вторым 4 резисторами, третии 5 и четвертый 6 резисторы соединены с первым 7 и вторым 8 конденсаторами, вторые входы первого 9 и второго 1 О элементов ИЛИ - НЕ соединены с входными шинами 11 и 12, а первые входы соединены с выходными шина(ми 13 и 14, шину 15 питания.Генератор импульсов работает следующим образом.В исходном состоянии на обеих входных шинах 11 и 12 находятся логические 1 (фиг, 2, т), при этом на выходах элементов ИЛИ в9 и 10 находятся логические О независимо от того, какие ло(ические уровни присутствуют на первых вхоах этих элементов ИЛИ - НЕ. С выходов ервого 9 и второго 10 элементов ИЛИ - НЕ Логические О поступают соответственно на ходы Сброс второго 2 и первого 1 таймеров и удерживают их в заторможенном остоянии. При этом на выходных шинах 13 и 14 (фиг. 2, т) импульсы отсутствуют и на выходах таймеров 1 и 2 находятся логические О.Если на одну из входных шин, например на вторую входную шину 12, подать сигнал логического О (фиг. 2, т 2), то на обоих входах второго элемента ИЛИ в10 совпадут логические О и на выходе второго элемента ИЛИ в10 появится логическая 1, которая переведет первый таймер 1 в автоколебательный режим работы.На первой выходной шине 13 появятся прямоугольные импульсы, частота следования (Г 1) которых определяется времязадак)щей КС-цепью, состоящей из первого 3 и третьего 5 резисторов и первого конденсатора 7.Аналогичным образом работает второйтаймер 2. Если логический О подать на первую входную шину 11, то импульсы появятся на второй виходной шине 14 (фиг, 2, тз) с частотой следования Гз.Если на обе выходных шины 11 и 12 подать логические О, то на обеих выходных 10 шинах 13 и 14 появятся противофазные прямоугольные импульсы (фиг. 2 т 4) с частотой следования Гз.Таким образом, введение новых элементов позволяет расширить функциональные возможности управляемого генератора импульсов, так как частоту импульсов на выходах 13 и 14 можно регулировать ступенчато логическими сигналами по входным шинам 11 и 12.Формула изобретения20Управляемый генератор импульсов, содержащий первый и второй таймеры, выводы Питание которых соединены с шиной питания и первыми выводами первого и второго резисторов, вторые выводы которых соединены соответственно с выводами Разряд первого и второго таймеров и соответственно с первыми выводами третьего и четвертого резисторов, вторые выводы которых соединены соответственно с первыми выводами первого и второго конденсаторов и выводами Порог и Запуск первого и второго таймеров, выводы Общий которых соединены с общей шиной и вторыми выводами конденсаторов, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения дополнительных режимов работы и расширения диапазона генерируемых частот, в него введены первый и второй элементы ИЛИ - НЕ, первые входы которых соединены соответ ственно с выводами Выход первого и второго таймеров и выходными шинами, вторые входы первого и второго элементов ИЛИ - НЕ соединены соответственно с первой и второй входными шинами генератора, выход первого элемента ИЛИ - НЕ соединен с выводом Сброс второго таймера, а выход второго элемента ИЛИ - НЕ соединен с выводом Сброс первоготаймера, 1408522авитель Н. Романоред И. Вересаж 928та СССР по делам- 35, Раушская напредприятие, г.Сос Те Ти вск омит Корректор В. ВтягаПодписноеизобретенийоткрытийб, ьжго 1 псь; 11 .1 ппя, 1
