Довиденко

Способ разупрочнения массивов горных пород

Загрузка...

Номер патента: 1739021

Опубликовано: 07.06.1992

Авторы: Довиденко, Ларионов, Порохняк, Федосеев, Яковлев

МПК: E21C 37/00

Метки: горных, массивов, пород, разупрочнения

...Обычно поверхностно-активные вещества бывают твердыми, растворимыми в воде веществами. Их разбавление и подача с горячим воздухом - сложная технологическая задача и требует больших затрат.Целью изобретения является повышение эффективности разупрочнения за счет .импульсного воздействия на массив.Способ осуществляется следующим образом.В зоне раэупрочнения в водоносный горизонт с дневной поверхности пробуривается скважина. Температура пласта 10 С, пластовое давление 2,0 МПа, По скважине в пласт нагнетается природный гаэ под давлением, превышающим пластовое, но меньше равновесного давления гидратообразоваиия Р,О - Ь,ОМПа). При этом пластоеая вада оттесняется радиально от скважины и е зоне разупрочиеиия образуется областыщцатообразования....

Устройство для получения искусственного снега

Загрузка...

Номер патента: 1631236

Опубликовано: 28.02.1991

Авторы: Довиденко, Иванов, Попов, Яковлев

МПК: F25C 3/04

Метки: искусственного, снега

...выходного участка сопла 3 Лаваля с образованием между ними кольцевого зазора 13. В стенках корпусавыполнены каналы 14 для подачи топлого воздуха из вихревой трубы 5 через кольцевые зазоры 9 и 13 к смесительной камере 2.Устройство для получения искусственного снега работает следующим образом.Вода иэ, циркуляционного (противоположного) водопровода(не показан) с темпера 10 о С под давлением 2 - 3 кгсм через патрубок 12 поступает в кольцевую камеру 10 и через отверстия 11 диспергируется в смесительную камеру 2.Сжатый воздух поддавлением 5-6 кг/см по патрубку 7 тангенциально подается в выполненную в виде спирали Архимеда вставку 6, поступает в вихревую трубку 5, где происходит разделение поступающего воздуха иа горячий и холодный потоки....

Система смазки цилиндра двигателя

Загрузка...

Номер патента: 1562482

Опубликовано: 07.05.1990

Авторы: Богач, Бузовский, Довиденко, Занько, Крыштын, Муха, Пилюгин

МПК: F01M 1/16

Метки: двигателя, смазки, цилиндра

...воздействия состоит из регулятора 9, задатчиков эталонного значения контролируемого параметра и порогового элемента 11.Исполнительный механизм одновременного изменения производительности насосных секций 8 (Аиг. 2 и 3) вклюсигнал, поступающий на вход реверсивного преобразователя 5, задающегоугол и направление разворота валаэлектродвигателя 7, связанного сисполнительным механизмом 8 одновременного изменения производительностинасосных секцпЧ. Это позволяет изменять производительность насосныхсекций лубрикатора 3 дополнительно кизменению производительности от основного привода. 1 з.п. А-лы, 6 ил.5 15Маслоподводящее устройство 2 работает следующим образом. По каналу 28 масло поступает .в полость 29 аккумулятора 18, При этом происходит...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 1388567

Опубликовано: 15.04.1988

Авторы: Богач, Бузовский, Довиденко, Пилюгин

МПК: F01M 1/16

Метки: внутреннего, двигатель, сгорания

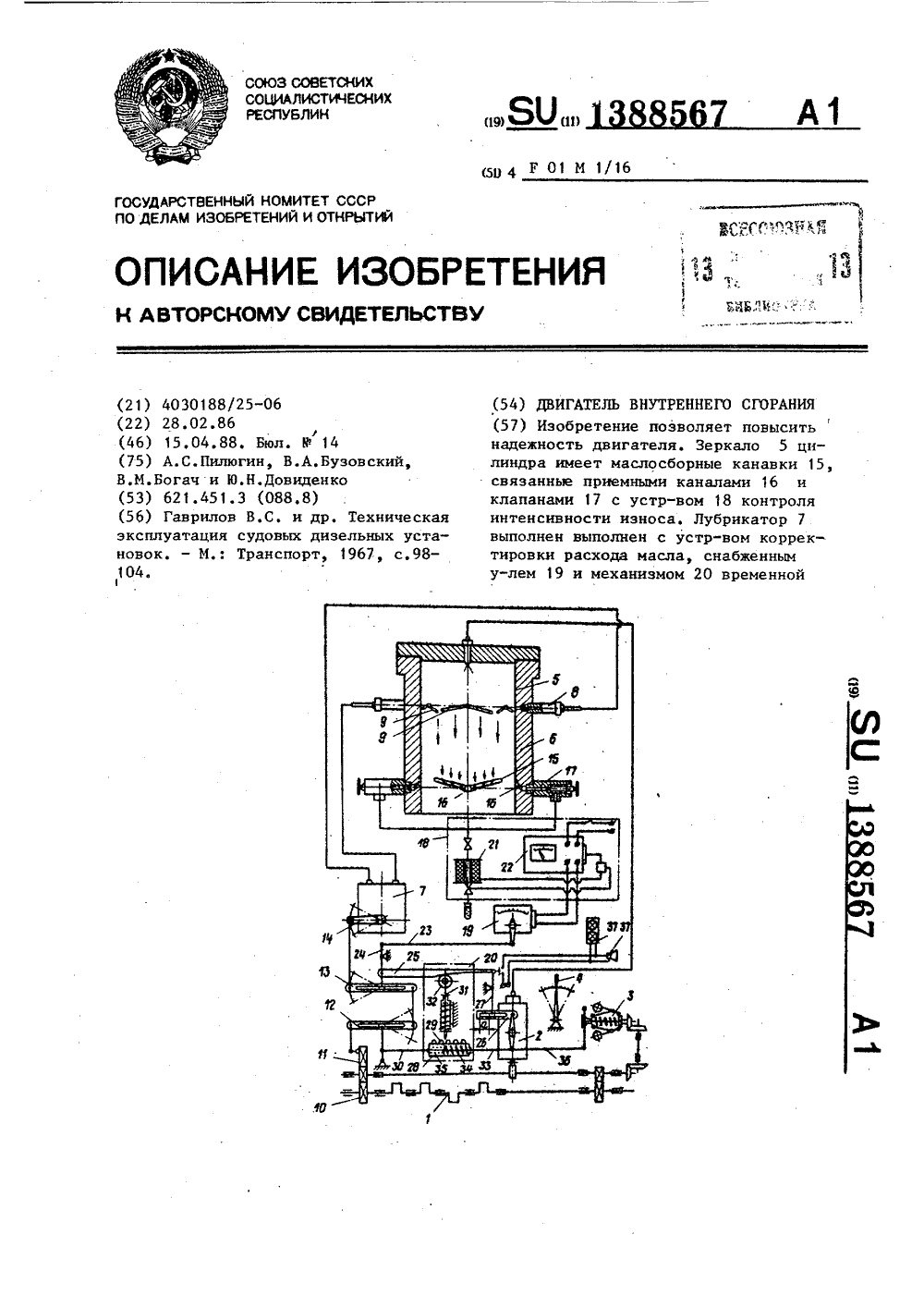

...28 размещен конец тяги 33, нагруженный силовой пружиной 34 и демпферной пружиной 35. Рейка топливного насоса 36 и регулятор 3 посредством тяг связаны с рукояткой 4 управления. Для подачи сигнала о работе цилиндра двигателя при аварийном уровне его изнашивания предусмотрена звуковая и световая сигнализация 37. Маслосборные канавки 15 выполнены желобообразного профиля и наклонены к приемным каналам 16.Двигатель работает следунцщим образом.Одновременно с перемещением рукоятки 4 управления задается изменение нагрузки двигателя и программаее поддержания с помощью регулятора3. При этом посредством тяг 30, 33и 36 обеспечивается угол качания кулисы 12 привода лубрикатора соответственно заданной нагрузке,Отработанное цилиндровое масло по...

Перфоратор

Загрузка...

Номер патента: 1314039

Опубликовано: 30.05.1987

Авторы: Александров, Васильев, Довиденко, Скуба, Чемезов

МПК: B25D 17/04, E21B 1/00

Метки: перфоратор

...15 торцовой насадки 9 подключен через подводящий трубопровод 16 к пусковому крану 5, а 30выход 17 торцовой насадки 8 примыкает к полостиПерфоратор работает следующим образом.Сжатый воздух при включении пускового крана 5 через трубопровод 16 поцается к торцовой насадке 9 через вход 15, где приобретает вращательное движение. теплообмена между стенками периферииной ПП 8 и атмосферным В горячий поток В частично охлаждается до 50 о60 С. Через трубопровод 14 он поступает в центральный канал и далее в забой шпура, Частицы пыли, подвергаясь воздействию горячего потока В в забое, за счет конденсации влаги выпадают в осадок, снижая пылеобразование. ,3 ил. Затем при перемещении воздуха в центральной продольной полости 7 рукоятки за счет эффекта...

Устройство для получения искусственного снега

Загрузка...

Номер патента: 1237876

Опубликовано: 15.06.1986

Авторы: Довиденко, Иванов, Яковлев

МПК: F25C 3/04

Метки: искусственного, снега

...лизметра.,.)стро 1 Ст 0 лля получения искусстве - н(го снс гз работает слелукнцим образом.Воля пол лявлснием по патрубку 5 для По;С 0;Сс) ОЛ )одс)СС 51 В Стаби;ИЗИ)УЕОЦУ 10 кямсру , 1 ле (роисхцдит стабилизация нзрзмсГров волна о потока. Вода по кацалам 7, выпц,пипням в телс корпуса 1, поступает в смспте,(ыу о камеру 3 в виде тонких стру к. Олновгн х)енно в Гмесительную каме. ру, по ГЗтрубку 2, выполненному в виле С( ) П Г,1,51, НГ." )сТ 1 (3 С Т 1Н 0 0 Х.1 1 Ж Д ( Н - НЬ 1 И );5 ЛУХО,ОДНЗ 51 (ТР 51 О:5 ЛХя;Ц)ОЦРЕГ Гцнкие с р( 150 1 ь цз мслкне кдн(и, 011(0. Врс)(ППО Охг(сжлз 51 их. В рсзсг(ьтзс 1 ак 010 в 3)1 молейтвин формируется снежно-вс- луппдя месь, которая при вИм движении чсрс .Еи фхцр -1, образ к)пи й сое(х(естно со...

Способ предварительного ослабления массива в зоне геологического нарушения

Загрузка...

Номер патента: 1176085

Опубликовано: 30.08.1985

Авторы: Васильев, Галкин, Довиденко, Киржнер

МПК: E21C 37/06, E21D 11/00

Метки: геологического, зоне, массива, нарушения, ослабления, предварительного

...зоны при расстоянии между скважинами 35 3 м составляет примерно 38 ч,при расстоянии между скважинами 1 м - 21 ч. Диаметр скважин принимается равным 0,1 м. Подача прогретого воздуха осуществляется с добавлением поверхностно-активных веществ,:.которые позволяют повысить эффективность разрушения пород при внедрении влаги в микротрещины массива. После окончания цикла протаивания подготавливаемой нару щенной зоны ее промораживают подачей холодного воздуха в устье скважины. Влага в микротрещинах превращается в лед, дополнительно растрескивая нарушенную зону. Температура подаваемого холодного воздуха достигает -60 С, при этом время промораживания должно соответствовать времени протаивания с тем, чтобы автоматизировать процесс работы вихревого...

Пылеподавляющая установка

Загрузка...

Номер патента: 968475

Опубликовано: 23.10.1982

Авторы: Бергман, Довиденко, Еремеев, Ким

МПК: E21F 5/20

Метки: пылеподавляющая

...следующим образом.При включении перфоратора 1 сжатый воздух через блокирующее приспособление 4 поступает в вихревой энергоразделитель 5, где разделяется нахолодный и горячий потоки воздуха.Холодный поток воздуха, истекая изтрубы б, двигается в сторону устьяшгЬра 7, а горячий поток воздуха,проходя по трубе 8 энергоразделителя 5, подогревает воду, находящуюсяв камере 9 влагонасыщения, и далее,двигаясь через регулировочный вентиль 10, попадает в трубу 11 подачи 60теплого увлажненного воздуха дляочистки шпура.При разработке пород с малымльдосодержанием давление в камере9 влагонасышения и трубе 11 подачи 65 теплого увлажненного воздуха не- уравновешено и часть горячего воздуха через обратный клапан 16, перфорированную барботажную трубку...

Пылеподавляющая установка

Загрузка...

Номер патента: 855230

Опубликовано: 15.08.1981

Авторы: Афанасьев, Бергман, Довиденко, Ким, Чабан

МПК: E21F 5/20

Метки: пылеподавляющая

...раствора из емкост 1 19 н торцовую полость 16 смесит лной камеры 13.1"." этого приступают к процессу б- ения.Я -оцессе бурения горячий воздух с энергоразделителя 4 через трубу 7 1-. далее через продувочную трубку ( не показана) перфоратора 2, канал буровой штанги 1 и отверстия 8 в буровой коронке 9 подается на за" бой шкура 5, очищает его от мерз 25 30 лой буровой мелочи, которая подвергается частичному оттаиванию, увлажнению, коагуляции частиц, и выносится им к устью шпура 5.Холодный поток воздуха от энергоразделителя 4 по трубе 1 О поступает в переднюю полость 12 смесительной камеры 13 эжектирующего механизма 6, и истекая со сверхзвуковой скоростью из его кольцевой щели 15, эжектирует пылеподавляющий раствор из емкости 19 н торцовую...

Способ пылеподавления при бурении мерзлых пород

Загрузка...

Номер патента: 615211

Опубликовано: 15.07.1978

Авторы: Довиденко, Ефремов

МПК: E21B 21/16

Метки: бурении, мерзлых, пород, пылеподавления

...технической сущности и достигаемому результату к данному изобретению является способ пыпеподавпения при бурении мерзлых пород, закпючаюшийся в подводе сжатого воздуха в шпур (скважину) температурой, равной, температуре по 13 и емкости с водой путем барботажа1 Недостатком такогоспособа пылеп Недостатком указанного способпеподавления является то, чтоодит тепло - массообмена мм воздухом и продуктами раэ х проблем Севера Якутского филиалделения АН СССР в результате чего частицы илажняются и не коагулибой, что приводит к снижности пылеподавления.0 епь изобретения - птивности пылеподавленствия водяных паров напыли.Это достигается тем, чтожину) подают воздух, нагреть70 оС, а обдув устья шпура (осуществпязот холодным воэдупературе минус 20-25...

358437

Загрузка...

Номер патента: 358437

Опубликовано: 01.01.1972

Авторы: Годун, Грачев, Довиденко, Копелевич, Чукаев

МПК: D01G 15/40

Метки: 358437

...в разных плоскостях. Лента, находящаяся между смежными ветвями транспортера, повернута на 90. Устройство содержит также планочный транспортер 9, направляющий слой волокна под питающий цилиндр чесальной машины.Г 1 невматическое выравнивание питающего слоя происходит в пневмоприводе 3, имеющем ширину у основания 1000 лам, а у вершины 200 мм, т. е. питающий слой шириной, например, 1000 мм преобразуется в ленту с улучшенной структурной ровнотой шириной, например, 200 мл, так как сетчатый барабан 2, расположенный над барабаном 1, имеет ширину в пять раз меньшую ширины последнего. В силу этого при движении волокон по пневмопроводу 3 одни слои волокон сдвигаются относительно других. Слой волокна шириной 1000 мм превращается в равномерную по...
