Устройство для измерения размеров упругих колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1434233
Авторы: Демешко, Золотаревский, Ткаченко, Украинская
Текст

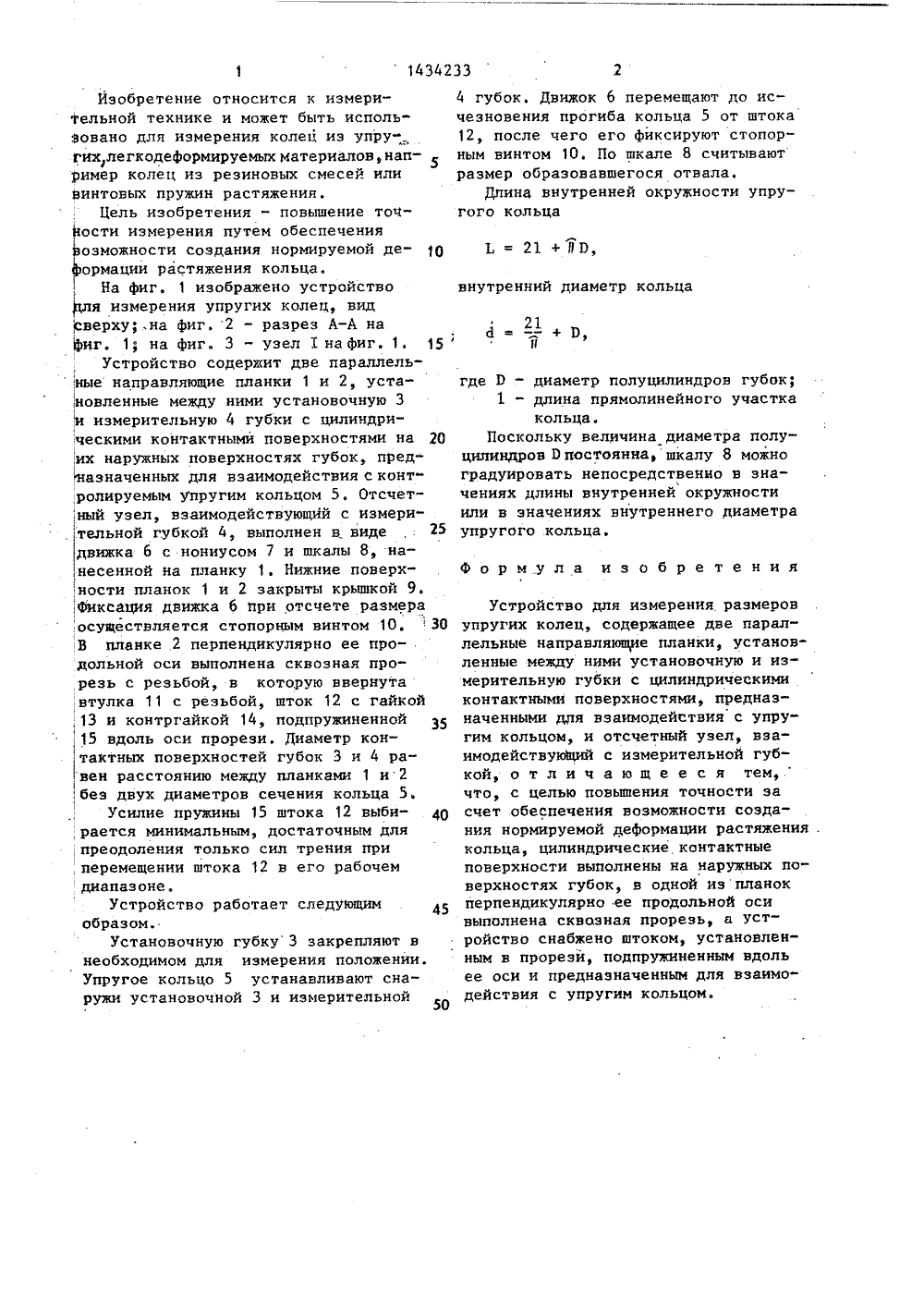

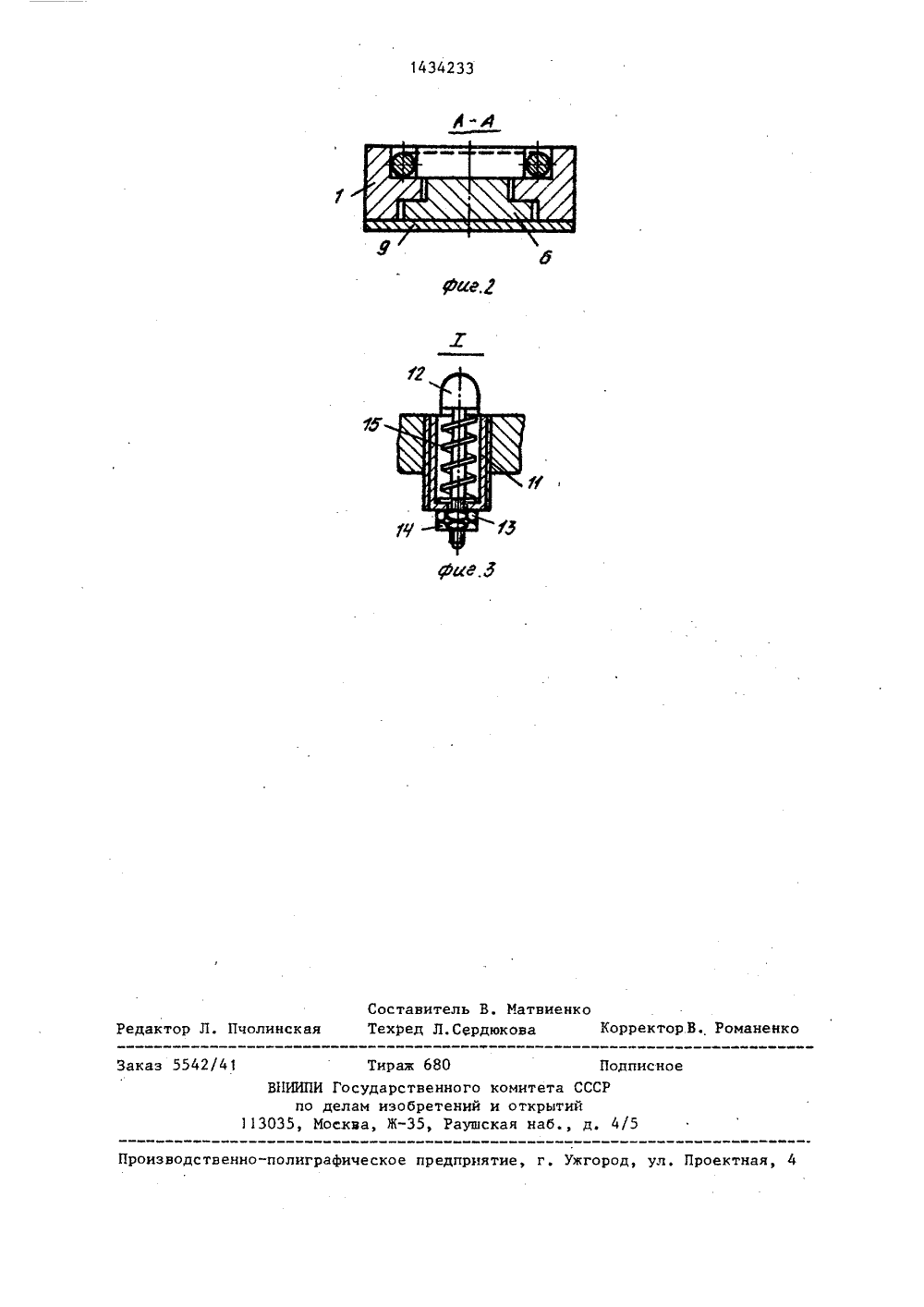

Изобретение относится к измеригельной технике и может быть испольЗовано для измерения колец из упругих легкодеформируемых материалов,нап ример колец из резиновых смесей или Винтовых пружин растяжения.Цель изобретения - повышение точности измерения путем обеспечения озможности создания нормируемой деормации растяжения кольца,На фиг. 1 изображено устройствоя измерения упругих колец, вид сверху;,на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел Х на фиг. 115Устройство содержит две параллель,ные направляющие планки 1 и 2, установленные между ниии установочную 3 Й измерительную 4 губки с цилиндрическими контактными поверхностями на 20 ,их наружных поверхностях губок, пред"назначенных для взаимодействия с конт" ,ролируемым упругим кольцом 5. Отсчет" ,ный узел, взаимодействующий с измерительной губкой 4, выполнен в виде ,. 25 движка б с нониусом 7 и шкалы 8, нанесенной на планку 1. Нижние поверхности планок 1 и 2 закрыты крышкой 9. ,Фиксация движка б при отсчете размера осуществляется стопорным винтом 10.30 В планке 2 перпендикулярно ее продольной оси выполнена сквозная прорезь с резьбой, в которую ввернута втулка 11 с резьбой, шток 12 с гайкой13 и контргайкой 14, подпружиненной ,15 вдоль оси прорези. Диаметр контактных поверхностей губок 3 и 4 равен расстоянию между планками 1 и 2 ,без двух диаметров сечения кольца 5.Усилие пружины 15 штока 12 выби- щ 0 рается минимальным, достаточным для ,преодоления только сил трения при перемещении штока 12 в его рабочем диапазоне.Устройство работает следующимобразом.Установочную губку 3 закрепляют в необходимом для измерения положении. Упругое кольцо 5 устанавливают снаружи установочной 3 и измерительной50 4 губок. Движок б перемещают до исчезновения прогиба кольца 5 от штока 12, после чего его фиксируют стопорным винтом 10. По шкале 8 считывают размер образовавшегося отвала.Длина внутренней окружности упругого кольца1 = 21+00,внутренний диаметр кольцай=+О213где Р - диаметр полуцилиндров губок;1 - длина прямолинейного участкакольца.Поскольку величина диаметра полу- цилиндров 0 постоянна,шкалу 8 можно градуировать непосредственно в значениях длины внутренней окружности или в значениях внутреннего диаметра упругого кольца.формула изобретенияУстройство для измерения размеров упругих колец, содержащее две параллельные направляющие планки, установленные между ними установочную и измерительную губки с цилиндрическими контактными поверхностями, предназначенными для взаимодействия с упругим кольцом, и отсчетный узел, взаимодействукйрй с измерительной губкой, о т л и ч а ю щ е е с я тем,что, с целью повышения точности эа счет обеспечения возможности создания нормируемой деформации растяжения . кольца, цилиндрические контактные поверхности выполнены на наружных поверхностях губок, в одной из планок перпендикулярно ее продольной оси выполнена скваэная прорезь, а устройство снабжено штоком, установленным в прорезй, подпружиненным вдоль ее оси и предназначенным для взаимодействия с упругим кольцом.рректор В., Романенко ор Л. Пчолинск Заказ 554 одписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Тираж 680 В ИИПИ Государственн по делам изобрете 13035, Москва, Ж, Р
СмотретьЗаявка
4225689, 08.04.1987
КИРОВОГРАДСКИЙ ЗАВОД ГИДРАВЛИЧЕСКИХ СИЛОВЫХ МАШИН "ГИДРОСИЛА" ИМ. ХХУ СЪЕЗДА КПСС
ЗОЛОТАРЕВСКИЙ ЛЕОНИД ГЕННАДИЕВИЧ, ДЕМЕШКО НИКОЛАЙ ГРИГОРЬЕВИЧ, ТКАЧЕНКО ВАЛЕНТИН АЛЕКСАНДРОВИЧ, УКРАИНСКАЯ ИРИНА ПАВЛОВНА
МПК / Метки
МПК: G01B 5/02
Метки: колец, размеров, упругих
Опубликовано: 30.10.1988
