Дадашев
Самореверсирующийся сервоцилиндр
Номер патента: 1237801
Опубликовано: 15.06.1986
Автор: Дадашев
МПК: F15B 15/24
Метки: самореверсирующийся, сервоцилиндр
...проходной втулки 11 с запорными элементами 12 и 13, расположенными на ее торцах (не обозначены), причем корпус 8 со втулкой 11 установлены соосно,штоку 5 с воэможностью поочередного соединения поршневой полости 6 со штоковой полостью 7 и каналом отвода рабочей среды, выполненным в полости 14 штока 5, Для соединения поршневой полости 6 с полостью 14 в корпусе 8 выполнен канал 15, а для соединения ее с штоковой полостью 7 в втулке 11 выполнены окна 16, Корпус распределительного устройства связан шарнирно с поршнем 4. При этом шайба 17, связанная с корпусом 8, имеет сферическую поверхность 18, а кольцо 19, связанное с поршнем 4, имеет коническую поверхность 20. Между опорными поверхностями шарнира 18 и 20 установлена прокладка 21 из...
Печь для термообработки деталей
Номер патента: 1229536
Опубликовано: 07.05.1986
Автор: Дадашев
Метки: печь, термообработки
...ЗоЗакалочный бак содержит гидрозатвор 10 и приемный стол 11 механизмапокачивания (не показан), Механизм2 загрузки подвешивается к тележке12, содержащей привод и установлен-ной на направляющей 13, Передняячасть установлена на опорах (не показаны) на загрузочном столе 14. Намеханизме 2 установлены собачка 15и сменная рамка 16 с гребенками, 4 Овыполненная с воэможностью вертикального подъема.Механизм 3 разгрузки также снаб"жен сменной рамкой 16 с гребенками исобачкой 17. Сменные рамки механизма 2 загрузки и механизма 3 разгрузки одинаковы.Печь работает следующим образом.При подходе поддона 9 от местаразгрузки к загрузочному проему он упирается в опору механизма 6 опускания. В этот момент в проем печи вдвигается механизм 2 загрузки с...
Устройство выгрузки изделий из печи
Номер патента: 1208448
Опубликовано: 30.01.1986
Автор: Дадашев
МПК: F27D 3/00
...решетки с пальцами, охватывающие кольца с различными размерами и различным расположением.Устройство состоит из опорнойрамы 1 с установленной в ней штан гой 2, выполненной с возможностьюповорота вокруг собственной оси. Наопорной раме 1 установлен вал 3, свя с,эанный со штангой, с установленнымина нем кулисами 4 и 5, Кулисы 4 и 5снабжены роликами 6 и 7. На. роликах6 и 7 установлена подъемная рама8, при этом ролики 6 и 7 свободноустановлены в пазах швеллеровподъемной рамы 8. Подъемная рама 8связана с опорной рамой 1 двухзвенным рычажным фиксатором 9. Опорнаярама 1 снабжена опорами 10. Наподъемную раму 8 установлена сменная решетка 11 с пальцами 12.Устройство устанавливается вгидрозатворе 13 (фиг, 4) нагревательной печи 14 и служит для...
Устройство для уплотнения окна печи
Номер патента: 1206592
Опубликовано: 23.01.1986
Авторы: Дадашев, Лебешева, Пахарян
МПК: F27D 1/18
Метки: окна, печи, уплотнения
...обусловленную отсутствием радиальных нагрузок на шток гидроцилиндра в узле привода заслонки, что 20в конечном итоге дает возможностьувеличивать годовую производительность печи.На фиг, 1 изображено устройстводля уплотнения окна печи, вид спереди; на фиг. 2 - то же, вид сбоку.Устройство для уплотнения окнапечи содержит заслонку 1 с установленным на ней уплотнительным элементом, ножи 2, расположенные по периметру окна печи 3, соединенные поперечной рейкой 4 направляющие 5,вдоль которых посредством пневмоцилиндра 6 перемещается заслонка,пневмоцилиндр 7, связанный с рейкой, 35и упор 8, установленный на печи,В процессе эксплуатации для открытия окна печи вначале срабатывает пневмоцилиндр 7. В этот же момент начинает гореть пламенная завеса....
Распределитель
Номер патента: 1198270
Опубликовано: 15.12.1985
Автор: Дадашев
МПК: F15B 13/02
Метки: распределитель
...имеюткоммуникационные каналы 20 и 21.Механизмы 22 и 23 управлениязолотниками выполнены в виде управляемых электромагнитами 24 и 25клапанов 26 и 27, установленных свозможностью сообщения полостей 28и 29, соединенных каналами 30 и 31с нагнетательной магистралью (непоказана) каналами 32, 33 и 34, 35с каналом 36 слива.Цилиндрические расточки 6 и 7корпуса 1 закрыты верхними крышками37 и 38 с полостями 39 и 40, сообщающимися со сливными полостями 11, 10и нижними крышками 41 и 52. Уплотнительные втулки 12 и 13 соответственно снабжены поясками 43-45 и 46-48,образующими рабочие полости 49 и 50,соответственно связанные коммуникационными каналами 20 и 21 с полостями 40 и 39, и, следовательно,со сливными полостями 11 и 10.Полость 40 и рабочая...

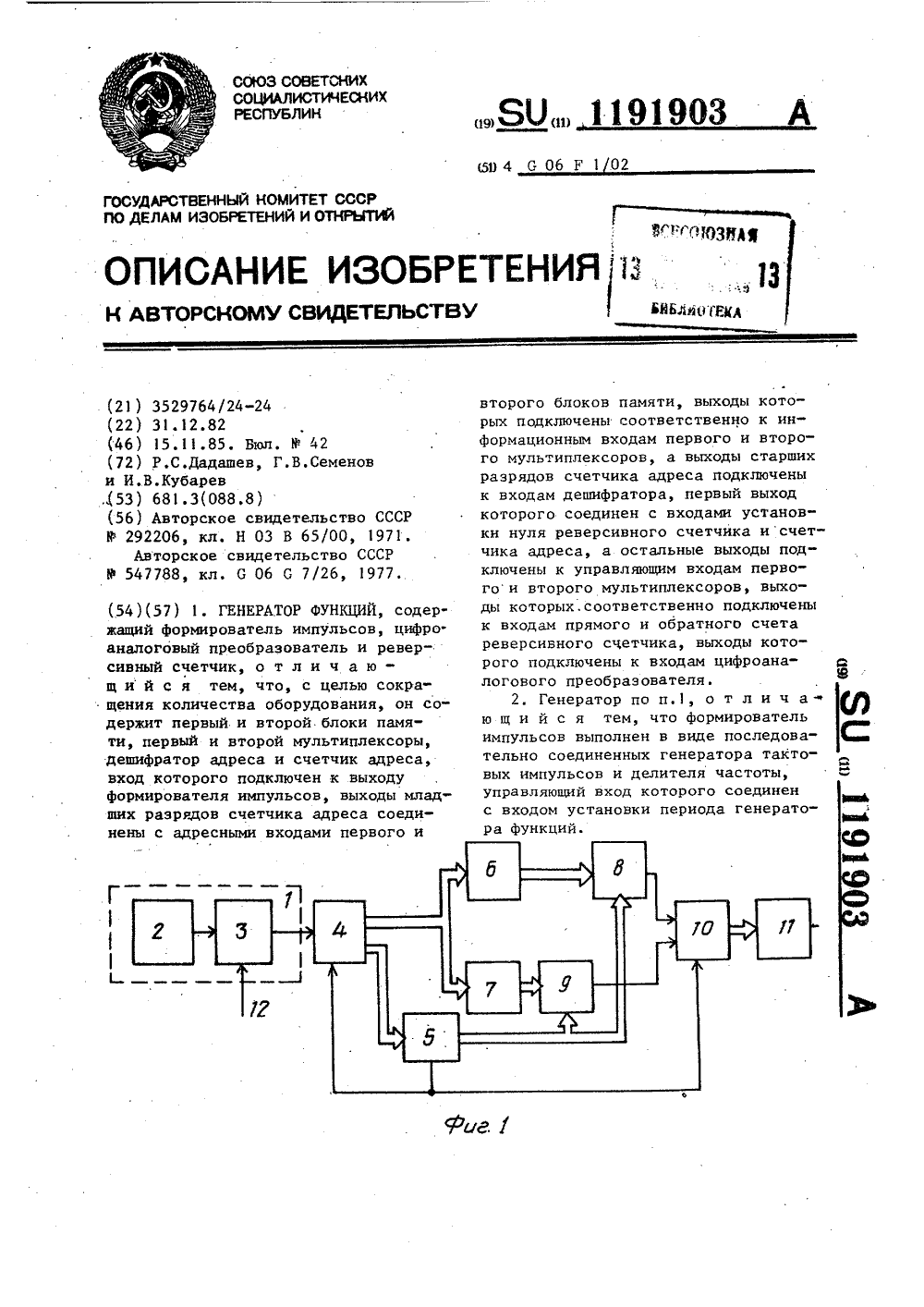

Генератор функций
Номер патента: 1191903
Опубликовано: 15.11.1985
Авторы: Дадашев, Кубарев, Семенов
МПК: G06F 1/02
...временных диаграммах показаны формируемый аналоговый сигнал, исход"З 5 ная последовательность тактовых импульсов, последовательность импульсов,соответствующих моментамположи- тельных единичных приращений амплитуды формируемого сигнала, последовательность импульсов, соответствующихмоментам отрицательных единичных приращений амплитуды формируемогосигнала, сформированный с применениемступенчатой аппроксимации аналоговый 45сигналВыход формирователя 1 соединен с , входом счетчика 4 адреса,выходы младших разрядов кбторого подключены кадресным входам блоков 6 и 7 памяти, выходы которых подключены соответственно к информационным входам .мультиплексоров 8 и 9,выходы которых.соответственно подключены к входампрямого и обратного счета реверсивно....
Машина для внесения жидких органических удобрений
Номер патента: 1189375
Опубликовано: 07.11.1985
Авторы: Гарцман, Говоровский, Дадашев, Краснов
МПК: A01C 23/00
Метки: внесения, жидких, органических, удобрений
...под острым углом к вертикально-продольной плоскости цистерны.2. Машина по п. 1, о т л и ч а ющ а я с я тем, что угол установки горловины составляет 8-45о1189375 Составитель В,КрасновРедактор И.Дербак Техред М,Кузьма Корректор Г.Решетник Заказ 6803/ 1 Тираж 742 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения и транспортировки жидких органических удобрений,Пель изобретения - упрощение конструкции.На чертеже изображена машина для внесения жидких удобрений, вид сза- ДИ г Машина содержит шасси 1, на котором установлена...
Узел для определения коэффициента трения материала по фильтрационной корке
Номер патента: 1185189
Опубликовано: 15.10.1985
Авторы: Дадашев, Караш, Мамедов, Мустафаев
МПК: G01N 19/02
Метки: корке, коэффициента, трения, узел, фильтрационной
...3. 15 Контробразец 1 выполнен в виде гравенного трубчатого элемента с внутренней цилиндрической поверхностью 4, радиус которой изменяется ступеичато. Образец 2 выполнен составным из 20 двух полых цилиндров: внешний выполнен из испытуемого материала, внутренний 5 представляет собой дополнительный груз, Причем суммарный вес обоих цилиндров остается постоянным в виде 25 серии испытаний. Контробразец 1 снабжен гнездами 6 для его крепления.Узел для определения коэффициента трения работает следующим образом. 30Выбирают заданные значения отношения диаметра д элементов бурильной колонны к диаметру Я скважи. ны, исходя из которых назначают радиус поверхности 4 и диаметр образца , Готовят несколько фильтрационных корок 3 из бурового раствора,...
Водогрейный прибор для душа
Номер патента: 1178855
Опубликовано: 15.09.1985
Авторы: Витлин, Дадашев, Малочкин, Нейматов, Постоенко
Метки: водогрейный, душа, прибор
...и душа холодной и душа горячей водой и регулирующие вентили 2,Недостатком данного решения является также значительная металлоемкость, так как нижние концы внутрен"ней трубки и трубки для питания корпуса холодной водой расположеныв разных концах прибора. Кроме того,длина трубки для питания душа горячей водой близка к длине корпуса,Цель изобретения - уменьшение металлоемкости и упрощение конструкции.Поставленная цель достигаетсятем, что в водогрейном приборе для 35душа, содержащем корпус, душ, распределитель потоков воды с отверстиямидля присоединения трубок для питаниякорпуса и душа холодной и душа 1 зрячей водой, нагреватель и регулирующие вентили, трубка для питания душа холодной водой расположена внутри корпуса по его...
Способ восстановления функции коленного сустава
Номер патента: 1171017
Опубликовано: 07.08.1985
Авторы: Дадашев, Имамалиев, Трапезников, Чемянов
МПК: A61B 17/56
Метки: восстановления, коленного, сустава, функции
...Трапезниковена Трудового Красногокий стоматологическийемашко и Центральныйьский институт травмаи им. Н. Н. Приорова;1 а Г) ь н 0 1 ч 3 с и 1( жЬ н 1(, 1 и 013 О0н Л 0 ц Р 0 т ( 3коленного суетаа через црелариСгьнор а с С)3 е р Г ( н 1)Ы 3 к О ("Г ц О ) О 10 Б О И и а )а Г) а. Г О1 р н СИЛР)ц)Т)ТИ )1 МИ)3) 10 Г )3 КОС) 10 О:3 ГОБОИк)3313, 1 1 Гер 131( к11 и)(11, :( 1 ОМСС)1 еи) ВР)е" с 5 )рочн)35 к(.а)(И 51 а,),Отрансц.(антата ВКОС 1 И., РР)г) нож к лис Г).1 ИОи части ацл 01)рО.(.313 130 И(а )ОТ (Р( 3 ( ("Г 3 Б(У К)ОБ( РХ 1)ОСТЬОольиеб(рпоой кос и и ., реларительно расосе Рг)е 1)н 1 и кОс ИО 1)1ОЙ ка цаг).11)и Б)Бг)(,(н)1 ц арира энл(3 рОТББ 3ОК;1:(ЫВР) )О". ( И ИОГРУЖЕН ЦЫ 5(и Б,ОЖа, ЦРЕЛЗар;(ге,ьно сфорР(ро 3нцье в суетнных кон 1...
Заправочно-загрузочное устройство машин для внесения жидких удобрений
Номер патента: 1165260
Опубликовано: 07.07.1985
Авторы: Говоровский, Дадашев, Пешко
МПК: A01C 23/00
Метки: внесения, жидких, заправочно-загрузочное, машин, удобрений
...плавающей (свободной в определенной степени) связи ползуна с шатуном относительно стержня за счет наличия реактивной силы струи заправляемого жидкого удобрения предполагает смешение заборного патрубка относительно горловины заправляемой емкости, исключая возможность жесткой фиксации заправочного рукава относительно люка,Поэтому для обеспечения надежной фиксации заправочного рукава относительно люка заправляемой емкости необходимо эту операцию производить вручную с помощью оператора, что снижает производи. тельность загрузки.Кроме того, при опускании заправочного рукава в навозохранилише в него погружается и стержень с ползуном, что приводит к нарушению работы плавающего соединения ползуна с шатуном. 5 О 5 20 25 30 35 40 Указанное...
Многопозиционный механизм вращения станка для закалки цилиндрических изделий
Номер патента: 1164288
Опубликовано: 30.06.1985
Автор: Дадашев
МПК: C21D 1/62
Метки: вращения, закалки, механизм, многопозиционный, станка, цилиндрических
...в частности к термическому оборудованию для закалки деталей типа колец подшипников при сообщении им вращательного движения в закалочной среде.Целью изобретения является расширение технологических возможностей при закалке.Смещение валков, установленных на подвижных каретках, позволит на одном механизме закаливать кольца с большим диапазоном диаметров, например 150-500 мм.На фиг. 1 показан механизм с двумя валками, на фиг, 2-4 показаны схемы механизма с четырьмя валками для установок на них колец, подаваемых в три, два и один ручей.Механизм вращения состоит из приводных валков 1, вращаемых индивидуальными гидродвигателями 2 и установленных на кронштейнах 3, закрепленных на каретках 4, которые установлена на опорах.5, жестко...
Пневматический вибратор
Номер патента: 1149063
Опубликовано: 07.04.1985
Автор: Дадашев
МПК: F15B 21/12
Метки: вибратор, пневматический
...этого вибратора явля 20ются значительные осевые и радиальныегабариты, невозможность регулированияамплитуды вибрации и Фиксированногоостанова штока в крайнем положении.Известен также пневматический вибратор, содержащий корпус с крьппкой,разделитель со штоком, установленныйв корпусе с образованием рабочей полости, канал подвода рабочей среды,постоянно связанный с рабочей полостью, пусковое устройство и клапан супором для регулировки хода штока,установленный с возможностью сообщения рабочей полости со сливом 2 1.Недостатками известного пневмати- З 5ческого вибратара являются увеличенные при прочих равных условиях осевыегабариты из-за установки клапана вкрышке, а упора - вне корпуса, а также невозможность Фиксированного оста нова...
Устройство для определения термической стойкости веществ, например полимеров
Номер патента: 1132198
Опубликовано: 30.12.1984
Авторы: Ахметов, Бирюков, Дадашев, Зверев, Клименко, Федорук, Фролов
МПК: G01N 7/16
Метки: веществ, например, полимеров, стойкости, термической
...термической стойкос Оти полимеров, содержащее реакционнцестаканы с манометрическими головкамикомпенсационного типа, каждая иэкоторых снабжена изолированным откорпуса контактом,. упирающимся вупругую мембрану, регистратор,подключенный к пневмопреобразователю,соединенному компенсационной линиейодновременно со всеми манометрическими головками, и коммутатор с электропневматическим клапаном высокогодавления, соединенным своим выходом с компенсационной линиейвсех головок, а первым входом - слинией сжатого воздуха Г 21.Однако известное устройствошироко применяется для.определениятермической стойкости только техвеществ, распад которых происходитпри атмосферном давлении и газообразные продукты распада которых образу"ют избыточное давление в...
Многорядная толкательная печь
Номер патента: 1130724
Опубликовано: 23.12.1984
Автор: Дадашев
МПК: F27B 9/02
Метки: многорядная, печь, толкательная
...разгрузки, дверцы 6 торцовой . разгрузки, механизмаразгрузки, механизма останова поддонов, который состоит из штанг 8, установленных в трубах 9, проходящих через футеровку камеры 1 нагрева и дверцу 6 торцовой выгрузки. Штанги 8 соединены общей планкой 10, саединенной со штоком 11 поршневого привода 12 и устройством для перемещения штока в направлении печи, содержащим трос 13 с блоком 14 и противовес 15. Штоковые полости поршневых приводов 12 и 4 соединены маслопровадом 16.30724 4 3 1)Механизм останова снабжен двумяконечными выключателями 17 и 18 ВК и ВКЧ, контактом К 1 внешней цепи 19,электромагнитом ЭМ) 20 золотникового распределителя.Электрические схемы (фиг.2 и 3)содержат цепи- У), нормально открытые контакты ВК), 17.1,...
Устройство для выгрузки изделий из печи
Номер патента: 1126792
Опубликовано: 30.11.1984
Автор: Дадашев
МПК: F27D 3/00
...гидрозатвором, будучи введена в камеру нагревательной печи теряет устойчивость. Она отклоняет поперечную опорную ось как в вертикальной, так и в горизонтальной плоскостях, кроме того, поперечная опорная ось вместе с поворотной балкой и пальцами стремится повернуться вокруг оси штанги. Все это также сужает область применения известного устройства, так как невоз. можно выгружать низкие кольца, и снижает надежность.Цель изобретения - уменьшение габаритов .устройства.Поставленная цель достигается тем, что в устройстве для выгрузки изделий иэ печи, содержащем полую штангу, установленную в нем тягу, направляющие штанги, привод возвратно-поступательного перемещения штанги с тягой, ограничитель хода штанги и тяги относительно друг друга, балку...
Устройство для закалки колец
Номер патента: 1118699
Опубликовано: 15.10.1984
Автор: Дадашев
МПК: C21D 9/40
...4 со штоком 5, коромысла 6, пневмодвигателя 7, каретки 8 с кронштейном 9, базовой стойки 10 и стола 11;консольно установленного на карет ке 8, механизм загрузки в виде механической руки для подачи колец на закалочный стол (не показан). 99 2 На столе 11 установлена платформа 12, имеющая две открытые шарнирные опоры: левую 13 и правую 14, и поворотную раму 15 с установленными на ней сменными ограничителями 16. Механизм разгрузки выполнен в виде пневмоцилиндра 5, установленного на гидрозатворе 3 выдвижного упора 17 и расположенного на баке 1 поворотного кронштейна 18.Устройство работает следующим образом.Кольца, уложенные в стопки, загружаются на платформу 12 до упора в ограничитель 16, при этом детали как бы эащемляются между...
Устройство для закалки деталей
Номер патента: 1118696
Опубликовано: 15.10.1984
Автор: Дадашев
МПК: C21D 1/62
Метки: закалки
...гидрозатвор, установленную на станине раму с приводом перемещения, размещенную внутри рамы каретку, имеющую возможность возвратно-поступательного перемещения, при этом рама имеет штанги с опорной полкой, а каретка - штанги с подвесками, снабжено жестко укрепленным на торцевой стенке рамы роликом и гибкой связью, жестко соединенной одним концом с торцом каретки, а другим - с приводом рамы через ролик, при этом привод выполнен реверсивным.,На чертеже показано устройство в исходном и в рабочем (тонкие линии) положениях.Устройство состоит из закалочно го бака 1, гидроэатвора 2. На станине 3 установлена рама 4 с приводом 5 и барабаном. На оси рамы 4 размещена втулка. с приваренными к ней .штангами 6 с установленной на них8696 1опорной полкой...
Машина для внесения органических удобрений
Номер патента: 1113015
Опубликовано: 15.09.1984
Авторы: Горшков, Дадашев
МПК: A01C 3/06
Метки: внесения, органических, удобрений
...высокая энергоемкость в моьье:.и включения вала отбора мощности, таккак ььзмель чающий барабан распологкеььпцутри кузова и при его загрузке последне.го оказывается цод слоем удобрений,11 ель изобретения - повышение эксплуатационной надежности машины путем снижсция энергоемкости процесса внесения удоб 1)еций.Поставленная цель достигается тем, что в машине для пнесецця оргацических удобреььь,йь, соде 1 гжащей установленный ца раме кузов с подаьощцм транспортером и раси 1 гедсгььььоьццм устройством, выполненным в виде устаповлеццого под подаьощцм транспортером щита с рото 1)амц и измельчающего Йьрабаиа, вал которого установлен на ертьькьь;ььььььх стойках кузова, в последних вьлпгь,ьььеььпь вертикальные пазы, при этом вал пзмельчающсго...
Способ измерения предельного динамического напряжения сдвига жидкостей
Номер патента: 1104392
Опубликовано: 23.07.1984
Автор: Дадашев
МПК: G01N 11/14
Метки: динамического, жидкостей, предельного, сдвига
...жидкостей.Поставленная цель достигается тем, что согласно способу измерения предельного ди намического напряжения сдвига жидкостей, при помощи соосно-цилиндрического ротационного прибора цилиндра замер величины104392 40 45 50 55 5 1 О 5 20 25 30 35 2касательного напряжения на поверхности внутреннего цилиндра, вращения наружного цилиндра производят при минимальной для обеспечения регистрации скорости, а величину касательного напряжения на поверхности внутреннего цилиндра измеряют после прекращения его вращения.В предлагаемом способе используют стандартный соосно-цилиндрический ротационный прибор, например серийно выпускаемый СНС - 2 обладающий, в отличие от вискозиметров, одной скоростью вращения опорного цилиндра равной 0,2 об/мин и...
Агрегат для закалки
Номер патента: 1100324
Опубликовано: 30.06.1984
Авторы: Дадашев, Пахарян
МПК: C21D 9/40
...возможность поворота вокруг колонны,а механизм вращения колец выполненс возможностью вертикального перемещения.На фиг. 1 изображено устройство,вид сбоку; на фиг. 2 - диаграммадвижения захватов механизма перегрузки.Уствройство состоит из накопителя,камеры нагрева 1, закалочного бака 2,механизма вращенияустановленногочна каретке 3, механизма перегрузки,моечной машины 4 и отпускной печи 5.Накопитель, расположенный иадкамерой, нагрева 1, состоит из двухвалков 6 с буртами 7, поперечногоупора 8 и фрикционного прижима 9,В камере нагрева 1 установлен индуктор 10 нагрева колец. В исходномположении в камере нагрева 1 устанавливается механизм вращения, состоящий из двух валков 11, имеющихиндивидуальные гидродвигатели 12Приводные валки 11...
Самореверсирующийся пневмопривод
Номер патента: 1073497
Опубликовано: 15.02.1984
Автор: Дадашев
МПК: F15B 15/24
Метки: пневмопривод, самореверсирующийся
...канал отвода рабочей среды выполнен в основном штоке, запорные элементы жестко связаны между собой, а переключатели выполнены в виде упругих элементов, установленных в штоковой и поршневой полостях с возможностьюгодновременного взаимодействия с обоими На чертеже показан самореверсирующийся пневмопривод, продольный разрез.Самореверсирующийся привод состоит из корпуса 1 с крышками 2 и 3, поршня 4 с полым штоком 5, установленного в.корпусе 1 с образованием штоковой 6 и. поршневой 7 полостей. В поршне 4 выполнена полость 8, а в штоке 5 - полость, представляющая собой канал отвода 9 рабочей среды из полости 7.В поршневой полости 7 установлен пускатель, выполненный в виде дополнительного поршня 1 О со штоком 11, образующих при этом полость...

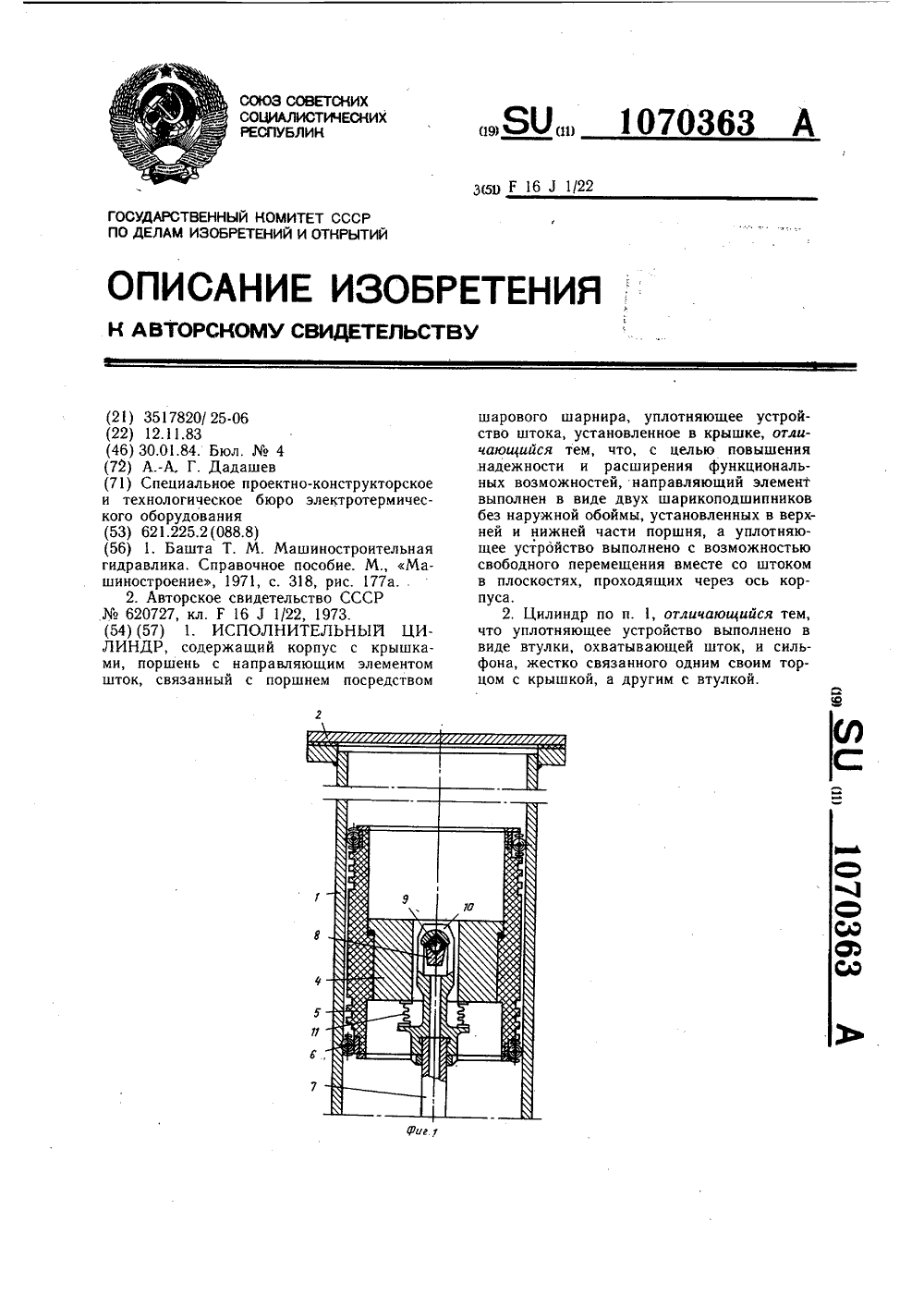

Исполнительный цилиндр
Номер патента: 1070363
Опубликовано: 30.01.1984
Автор: Дадашев
МПК: F16J 1/22
Метки: исполнительный, цилиндр
...уплотняющее устройство штока, установленное в крышке, направляющий элемент выполнен в виде двух шарикоподшипников без наружной обоймы, установленных в верхней и нижней частях поршня, а уплотняющее устройство выполнено с возможностью свободного перемещения вместе со штоком в плоскостях, проходящих через ось корпуса.При этом уплотняющее устройство может быть выполнено в виде втулки, охватывающей шток, и сильфона, жестко свя 25 зо 35 40 45 50 55 занного одним своим торцом с крышкой, а другим с втулкой.На фиг, 1 показана часть исполнительного цилиндра с поршнем и направляющим элементом и соединение поршня со штоком, продольный разрез; на фиг. 2 - часть исполнительного цилиндра с крышкой и уплотняющим устройством штока, продольный...
Электропечь
Номер патента: 1068514
Опубликовано: 23.01.1984
Автор: Дадашев
МПК: C21D 9/40
Метки: электропечь
...В результате малой деформации ролика появляется биение приводной звездочки, что выводит цепную передачу из строя. Деформация даже одного ролика нарушает плавность перемещения по роликам нагреваемых деталей,Наиболее близкой к предлагаемой по технической сущности является печь, содержащая камеру нагрева, внутрипечное транспортное средство,механизм выгрузки с захватами и перегрузочный стол 23Недостатком печи является то, чтов результате наличия зазоров, неточности изготовления, частичного иэно 5 са, теплового расширения и другихпричин, захваты механизма выгрузкиимеют перекосы, люфты и другие отклонения, причем отклонения, какпрайило, имеют энакопеременный ха 1 О рактер и поэтому их трудно определить и устранить. В результате этого...
Вакуумное реле
Номер патента: 1065705
Опубликовано: 07.01.1984
Авторы: Бирюков, Дадашев, Зверев, Щедрина
МПК: G01L 19/12
...срабатывания, что ограничивает его область использования и снижает надежность и точность работы. 25Блажайшим по технической сущности к предлагаемому является вакуумное реле, содержащее корпус, внутри которого выполнена герметичная по- лость с чувствительной мембраной, электрически изолированную крышку, пару соединительных контактов,один из которых. выполнен .на мембране, контактную пружину и подводящийштуцер 2 ).Недостаток реле - наличие двух 35 уплотнений, что снижает надежность работы уплотнения в целом, а также наличие внутри реле пружины, с помощью которой производится настройка диапазона срабатывания. Указан О ное ухудшает надежность и точность срабатывания реле при повышенных температурах, например, при проведе-, нии...
Способ лечения опухолевых и диспластических поражений проксимального конца бедренной кости
Номер патента: 1044276
Опубликовано: 30.09.1983
Авторы: Дадашев, Имамалиев, Селикатов, Черкес-Заде
МПК: A61B 17/00
Метки: бедренной, диспластических, конца, кости, лечения, опухолевых, поражений, проксимального
...повышение стабильности бедра и прочности крепленияэндопротеза. 15Эта цель достипается тем, что в способе лечения опухолевых и диспластических поражений проксимального конца бедренной кости, включа-. ющем ее резекцию и тотальное эндо О протезирование тазобедренного сустава, дефект между проксимальным концом реэецированной бедренной кости и шейкой эндопротеза заполняют трубчатым костным аллотранс плантатом, анатомически идентичным реэецированному фрагменту, надеваемым на ножку эндопротеза. Способ осуществляется следующимобразомПри опухолях, заболеванияхтазобедренного сустава осуществляют остеотомию бедренной кости иудаление проксимального отделабедра с головкой и шейкойПосле этого производят замещение дефекта аллотрансплантатом,фиксируют...
Амортизирующая опора для крепления объекта
Номер патента: 1024610
Опубликовано: 23.06.1983
Авторы: Алиев, Дадашев, Донцов, Жуков, Иванов, Павлова, Садыхов
МПК: F16F 7/12
Метки: амортизирующая, крепления, объекта, опора
...амортизациикратковременных ударных воздействий.укаэанная цель достигается тем,что амортизирующая опора для крепления объекта, содержащая основание,бандажи, предназначенные для обхвата и закрепления на основании амортиэируемого объекта, спиральный элемент, выполненный иэ пластичногопрутка, снабжена цилиндрическимиэлементами с буртиками, закрепленными попарно на бандаже нормально кего поверхности и зеркально друг от"носительно друга, а спиральный элемент выполнен с прямыми участкамипо концам, обхватывающими цилиндри- З 5ческие элементы соседних бандажей изакрепленными на основании,На фиг. 1 изображено креплениеобъекта на предлагаеьих опорах, общий вид; на фиг. 2 - разрез А-й 4 Она фиг. 1.Опора содержит основание 1,жестко...
Термостат
Номер патента: 1023294
Опубликовано: 15.06.1983
Авторы: Бирюков, Дадашев, Зверев, Кулаченков, Петров, Федорук
МПК: G05D 23/30
Метки: термостат
...например около 40 С. туры, подключенный к терморегупятору, снабжен источником стабилизированного туры, близкой к заданной. Датчик температуры непрерывно определяет ошибку термостатирования и посредствам терморегулятора и второго нагревателя мень шей мошности осушествляет коррекцию ошибки;На фиг. 1 представлен термастатразрез, обший вид, на фиг. 2 - в разреэе А-А на фиг. 1.Термастат содержит теплоизоляционцилиндр 2, глухие камеры 3 под исследуемые образцы или радиоэлементы первый и второй, нагреватели 4 и 5,ней поверхности полого металлического цилиндра 2 расположен нагреватель 4, мощность которого подобрана в зависимости от максимапьной температуры термостатирования с учетом тепловых потерь. Мощность нагревателя 5 подбирвют...
Буровой магнитный ловитель
Номер патента: 1021758
Опубликовано: 07.06.1983
Авторы: Дадашев, Зейналов, Мязитов, Пенбек
МПК: E21B 31/06
Метки: буровой, ловитель, магнитный
...выполнены в форме сегментов, между которыми диаметрально расположена лопасть.Кроме того, нижняя часть лопасти армирована твердым сплавом.На фиг.1 изображен ловитель в транспортном положении, продольный разрез, на Фиг.2 - то же, поперечное 45 сечение, на фиг.3 - то же, рабочее положение.Магнитный ловитель содержит соединительный переходник 1, ферромагнитный цилиндрический корпус 2, 50 в полости которого размещены подвижный в осевом направлении фланец 3, пружина 4, верхний полюс 5, немагнитная втулка 6, лопасть 7 из немагнитного материала, размещенная между 55 постоянными магнитами 8, имеющими в плане Форму сегментов, и предохранительную пластину 9. На нижнем конце корпуса 1 закреплена Фрезерная коронка 10. Нижняя часть лбпасти 7,...
Устройство для закалки изделий
Номер патента: 1014940
Опубликовано: 30.04.1983
Автор: Дадашев
МПК: C21D 9/40
Метки: закалки
