D02H — Сновка, навивка, проборка

Номер патента: 1015010

Опубликовано: 30.04.1983

Авторы: Малов, Худякова

МПК: D02H 13/16

Метки: машинах, нитей, подготовительного, производства, разделения, ткацкого

...размещены по концам винта, а переключатель механизма осевого перемещения гребенки и изменения его длины состоит из расположенных на винте двух соосных втулок, одна из которых имеет внутреннюю резьбу и привод ее вращения, а вто рая - средство ее осевого воэвратнопоступательного перемещения, при этом втулки на обраценных один к другбму торцах имеют элемент сцепления.50Втулка имеет на наружной поверхности кольцевой паз, а средство для ее осеногб возвратно-поступательного перемещения выполнено в виде эксцентрика ". рукояткой, размещенного в 55 .кольцевом пазу втулки. вого перемещения гребенки, нафиг. 3 - гребенка, в плане.Устройство содержит разделительную гребенку 1 для нитей и механизмосевого перемещения гребенки и изменения ее...

Номер патента: 1015011

Опубликовано: 30.04.1983

Авторы: Бергер, Гефтер, Губин, Корнев, Маргулис, Хавкин

МПК: D02H 13/26

Метки: натяжения, нити

...останова сновальной машины Г 1.Недостатком такого устройстваявляется то, что шайбы, между кото-рыми проходит нить, прорезаются последней, что в, свою очередь приводитк необходимости замены шайб, а поддержание на натяжителях при остановленной машине напряжения большего(для исключения выбега нити), чемпри работе, приводит к увеличениюмощности, потребляемой электромагнитами натяжителей.Цель изобретения - повышение надежности и снижение потребляемоймощности устройства.Поставленная цель достигаетсятем, что в устройстве, содержащемнитенатяжитель, состоящий из электромагнита, верхней шайбы, выполненной из магнитного материала,и нижней шайбы, нитенаправители, регулируемый источник напряжения, подключенный к обмотке электромагнита,и...

Номер патента: 1032056

Опубликовано: 30.07.1983

Авторы: Архангельский, Джаманкулов, Ефремов

МПК: D02H 13/14

Метки: валика, сновального, стойка, шлихтовальной

...и касается устрой; ства цпя установки сновапьного валика на шпихтовапьной машине.Известна стойка сновапьного валика шлихтовапьной машины, содержащая цве опоры цпя сновального валика, купачковый вап с двумя кулачками, смонтированный параппепьно снова ному валику, тормозные шкивы, смонтированные на сновапьном валике, цве охватывающие тормозные шкивы ленты, оцин конец кажцой из которых жестко зак- реппен на станине,а другой посрецствоМ . пружины растяжения связан с кулачком, и средство регулирования прижима тормозных лент, кинематически связанное с купачковым валом 1Недостатком известной стойки является нацичие в системе регулированияприжима тормозных лент контрольногошума, контактирующего с телом намотки,что снижает точность...

Номер патента: 1046358

Опубликовано: 07.10.1983

Авторы: Врублевский, Гусев, Ефремов, Пименов, Ратников

МПК: D02H 13/12

Метки: машин, режимов, скоростных, сновальных

...резистора абсцисс зависимостей количества обрывов отскорости снования кинематическисвязан с первым шаговым двигателем,а электрически - с вторыми входамипервого ключа управления и регистра;тора и вторым входом счетчика импульсов, причем первые и вторыеклеммы переменных резисторов ординат и абсцисс зависимостей количества обрывов от скорости снованияпопарно соединены между собой иподключены к источнику питания,На чертеже изображена структурная схема устройства.Устройство состоит из генератора1 импульсов, первого переключателя2, переменного резистора 3 с движком ординат зависимостей количества обрывов от скорости снования,переменного резистора 4 с движком 40 абсцисс зависимостей количества обрывов от скорости снования,...

Номер патента: 1051141

Опубликовано: 30.10.1983

Авторы: Глушенков, Зуйкина, Панев

МПК: D02H 1/00

Метки: текстильной, шпулярник

...8 ЦЦЫ 8 через каждые цве напраапятоэ.ие неподвижно и параллельно им я каждая прямо- - линейная направляюцен имеет каретку, установленную В зоне Выхода нитей чз шпулярщкя с возможностью п 1 еремец 81 1 лч на участке между напряапя 1 опей и от-. Ьодньлм путем В ця 11 равлеции, Берпецдик-;- лярцом им, при этом каждая крайняя со стороны нитенятяжителей р=мкя рязмец 1 ед на на каретке, а фиксаторы рамок смснтил 1 2рованы у каждой расположенной передкареткой рамки,Каждая каретка имеет ограничителиее перемещения и средство для фиксацииья ц й Оа ргПаковкодержатели выполнены вильчатыми и расположены горизонтально.Ба фиг, 1 изображен шпулярник, видг:-ерху,: ца фиг, 2 - разрез А-А ня фиг. 1;на фиг. 3 - разрез Б-Б на фиг. 1.Шпулярцик...

Номер патента: 1052579

Опубликовано: 07.11.1983

Авторы: Горов, Дмитриев

МПК: D02H 1/00

Метки: автоматизированный, машин, сновальных, шпулярник

...с возможностью ориентирования вдольоси держателя полной паковки соответствующей каретки,Кроме того паковкодержатели имеютподпружиненйые рычаги для взаимодействия с тодкателями,На фиг, 1 изображен шпулярник с расположением кареток в исходном положе-Г 5 нии, общийвид; на фиг, 2 - каретка врабочем положении, вид сверху, на фиг.3 система контроля и вызова каретки,вариант.Шпулярник состоит из рамы 1 с.нес 20 кмькими рядами пвковкодержа гелей. 2,на которых установлены паковки 3, икареток 4, которые в нерабочем попожении занимают позицию 5, а такжеустройства 6 для транспортировки пако 25вок из склада 7. Яшин 8 служит длясбора пустых шпуль.Каждый ряд держателей обсдуживаетодна каретка 4, передвигающаяся понаправляющим 9 вдоль...

Номер патента: 1068559

Опубликовано: 23.01.1984

Авторы: Карапетов, Первов, Ха

МПК: D02H 13/14

Метки: навое, натяжения, нитей, основных, текстильной

...грузовой рычаг,рычаг щупа (двуплечий рычаг), тягус противовесом и роликом, причемиспользование диФФеренциального рычага дает малый диапазон регулирования натяжения нитей при этом помере срабатывания навоя натяжениенитей увеличивается более чем в2 раза. Для выравнивания натяжения основы в процесее работы необходимо. перемещать вручную грузы на рычагах, что значительно уменьшает производительность машин.Целью изобретения является упрощение конструкции.Цель достигается тем, что в уст, ройстве для регулирования натяжеия основных нитей на навое.тектильной машины, содержащем установленный на валу навоя ленточный тормоз соединенный с грузовым рыча-, гом, и следящий ролик, контактирующий с навоем и смонтнрованный на одном плече двуплечего...

Номер патента: 1074921

Опубликовано: 23.02.1984

Авторы: Жилченко, Маслов, Семенова, Скуфьин

МПК: D02H 1/00

Метки: карусельная, секция, текстильной, шпулярника

...на фиг. 2 - то же, вид сверху.Карусельная секция шпулярника имеет каркас, установленный на неподвижной опоре 1 с возможностью проворота вокруг своей вертикальной оси, состоящий из нижнего пояса 2 и верхнего пояса 3, соединенных центральной стойкой 4 и периферийными стойками 5, расположенными по окружности. Йа периферийных стойках 5 консольно установлены тан 5 10 15 20 25 30 35 40 5 50 55 60 65 генциально расположенные паковкодержатели б с воэможностью проворота преимущественно в горизонтальнойплоскости (например, вокруг стоек 5).Кронштейны 7, несущие приемные нитепроводники 8 и направляющие нитепроводники 9, закреплены на периферийных стойках 5. Вдоль центральнойстойки 4 закреплены в несколькихуровнях и преимущественно радиально...

Номер патента: 1089185

Опубликовано: 30.04.1984

Авторы: Горов, Дмитриев, Лушников

МПК: D02H 1/00

Метки: автоматизированный, машин, сновальных, шпулярник

...(не обозначено), связанное кинематически с кулачком 25.На каретке 5 закреплены два пальца 26 и 27 для поворота паковкодержателей. Палец 26 жестко связан с кареткой, а палец 27 имеет возможность поворачиваться относительно горизонтальной оси на небольшой угол между двумя упорами (не обозначены). На пальце 27 жестко закреплен рычаг 28 со шкивом 29. На оси врашения. пальца 27 подвижно закреплен шкив 30, а на пластине 31, установленной на каретке подвижно, закреплены направляющие шкивы 32 и 33. Палец 27 связан с тяговым тросом 11 в двух точках. Ветвь троса 11 со стороны электропривода присоединенак пальцу 27 выше оси его вращения, другая ветвь со стороны направляющего шкива 34, закрепленного на раме, связана пальцем 27 ниже его оси вращения....

Номер патента: 1089186

Опубликовано: 30.04.1984

Авторы: Головня, Кузнецов, Моисеенко, Нестеров, Омельченко, Ромашевская, Филатов

МПК: D02H 3/00

Метки: нитей, снования, эластомерных

...40посредством ременной передачи 21 черезшкивы 22, 23 и 25 получает вращение ведущий вал 16 валичного приводного ните-.подающего узла (состоящего из валов 16,15 и 14). От вала 16 посредством цепныхпередач 27 через звездочки 28 - 35 получают вращение ведущий вал 10 валичногоприводного узла вторичной вытяжки (состоящего из валов 10, 9 и 8) и ведущийвал 6 валичного приводного узла первичной вытяжки (состоящего из валов 5, 6 уи 4), Эластомерные ленты со склееннымиэластомерными нитями 2 поступают из держателя 1 через направляющий гребень 3к валичному приводному узлу первичнойвытяжки, посредством которого сначаладостигается растяжение лент на 20 - 30 ц/6, 55Это достигается за счет разности скоростей вращения ведущего вала 6 и ведомоговала...

Номер патента: 1100338

Опубликовано: 30.06.1984

Авторы: Егоров, Закорюкин, Меркурьев

МПК: D02H 13/14

Метки: вытяжки, машине, основы, шлихтовальной

...делитель импульсов подключен к первым входам всех блоков сравнения, вторые входы которых .подключены к выходам соответствующих дополнительных цифровых тахометров.На фиг, 1 показана структурная схема устройства регулирования вытяжки нитей на шлихтовальной машине;на фиг. 2 - структурная схема датчика длины раэмотки основы; на фиг.З - схема блока сравнения. Устройство содержит цифровой тахометр 1, кинематически связанный с первым сновальным валиком и приводом 2 торможения этого валика, цифровые тахометры 3, кинематически связанные с остальными сновальными валиками и с соответствующими приводами 4 их торможения, цифровые тахометры 5, кинематически связанные с мерильными валиками с регуляторами 6 скорости мерильных валиков, измеритель 7...

Номер патента: 1116102

Опубликовано: 30.09.1984

Авторы: Горн, Данилов, Хавкин

МПК: D02H 13/12

Метки: производительности, регулятор, сновальной

...скорость Ч обеспечивающую заданную производительность П и устанавливают на маьшине скорость Ч,. При скорости Чз= Ч+ определяют новый коэффициент 4 О наматывания К и новые величины дк 1+1, ЬЧ 1+1, а затем вычисляют уточненную оценку Ч по формуле (5) для 1 = 1+1.Эта операция повторяется в тече ние всего времени работы машины, за счет чего устраняется влияние возмущений типа изменения качества сырья и т.п, на фактическую среднюю производительность. 50Регулятор производительности сновальной машины (фиг. 1) состо из измерителя 1 фактической скор ти снования, включающего датчик длины наработанной основы, таймер 2 и блок 3 деления, из вычислителя 11 требуемой скорости снования, обеспечивающей заданную производительность 02 4при...

Номер патента: 1118723

Опубликовано: 15.10.1984

Авторы: Гаврилин, Лаушкин, Осипов, Юрчиков

МПК: D02H 1/00

Метки: текстильной, шпулярник

...В это же время упор 19 вклк чает датчик 20, подаюи 1 ий сигнал нд изме. нение направления вращения вала элктродвигателя, т.е. на реверс. Для прелотврд. щения перепутывания нитей одновременно с перемещением паковкодержателей 12 происходит поворот китсборника 22 вокруг своей оси, которая является также осью звездочки 6, кинематическп связаннои с электродвигателем, поэтому любое пер. мешние несущей цепи в ту ил иную сторону вызывает соотвтствующий поворот нитепроволника в ту же сторону.В зоне заправки на паковколерждтсль 12 с упором 19 устанавливаются пдковки 5 а Верхние звездочки 4 и 5 приводятся во вра щение через цепную передачу 1 О от нижней звездочки 3, а звездочка 6 приводится вс вращение цепной передачей 11 от звез.- дочки 5. К...

Номер патента: 1134635

Опубликовано: 15.01.1985

Автор: Горохов

МПК: D02H 3/00

Метки: сновальная

...основных нитей нанавое их соединяют узлом 22,Машина также содержит приспособление для соединения концов нитей,которое включает подвижную стойку23 с пазами 24 и гнездами 25-28 длягребенок,В приспособлении для соединениянитей основ трубчатое гнездо 25 выполняется съемным. В месте соединенияего с кронштейном 29 привариваетсяна донной части груз 30, которыйпропускается внутрь кронштейна 29.Для установки пакета 9 гребенокна столе суппорта закрепляются вертикальные стенки 31 с прокладкой 32из шероховатого материала, между которыми впритык размещают гребенки,В вертикальных стенках имеются направляющие пазы 33, в которые припомощи галев 8 следует ввести упорные штыри 34, размещенные на гребенке галев. Такое решение обеспечивает...

Номер патента: 1134636

Опубликовано: 15.01.1985

Автор: Мадрахимов

МПК: D02H 5/00

Метки: машине, механизм, нитей, основных, перегонной, расчленения

...ипривод его перемещения для изгибанияосновных нитей, Разбивка слипшихсянитей в этом механизме происходит 15за счет колебательных движений ценового прутка, который наносит легкиеудары по нитям основы 1Известный механизм обеспечиваетполучение сравнительно низкого качества авровой основы, посколькуколебательными движениями ценовогопрутка не всегда удается возможнымосуществлять разбивку слипшихся нитей авровой основы и поэтому из-за 25отказа механизма расчленения нитейприходится делать останов перегонноймашины. Таким образом, производительность механизма расчленения. нитейневысока, Кроме того, вследствиеударов ценового прутка по нитям основы во"никает шум с уровнем силызвука 70-80 дБ,Цель изобретения - повышение качества расчленения...

Номер патента: 1141123

Опубликовано: 23.02.1985

Авторы: Ефремов, Корягин, Кутьин, Пронина, Суров

МПК: D02H 13/10

Метки: валику, мерильному, нитей, прижима, усилия

...с входом станции 40 управления сновальной машины, а вы,ход второго - с приводом прижимного валика, при этом входы обоих реле времени подключены к выходу станции управления сновальной машины. 45На чертеже представлена структурная схема устройства.Устройство содержит реле 1 и 2 времени, представляющие собой блок управления, электромагнит 3, выпол няющий функции привода и кинематически связанный посредством фланца со стопорной гайкой 4 подпружиненного рычага 5 с траверсой 6, опору 1, на которой закреплен подпружиненный 55 рычаг 5, прижимной валик 8, установленный на траверсе 6, мерильный валик 9, связанный сосчетчиком 23 2длины (не показан). Выход реле 1 вре" мени связан с входом станции управления сновальной машины (не показана),...

Номер патента: 1142541

Опубликовано: 28.02.1985

Авторы: Виноградов, Давыдова, Пименов, Ратников, Родионов

МПК: D02H 3/00

Метки: ленточная, сновальная

...барабан 1, барабаны 2 перемотки (ткацкого навоя), привод 3, кинематически связанный со сноваль-, 5 О ным барабаном 1 и барабаном 2 перемотки, натяжное устройство, выполненное в виде реверсивного гидравлического насоса 4, сливной патрубок которого связан с баком 5 через парал лельно соединенные переменный дроссель 6, предохранительный 7 и обратный 8 клапаны. Машина содержит блок управления переменным дросселем 6, включающий гидрорас пределитель 9 и реверсивный гидронасос 10, дроссель 11, обратный 12 и предохранительный 13 клапаны. Переменный дроссель 6 выполнен в виде гидрозолотника переменного сечения, в правой торцовой полости которого размещены возвратная пружина 14 и винт 15, а в левой полости - регулируемый упор 16 для...

Номер патента: 1194921

Опубликовано: 30.11.1985

Авторы: Басин, Лукин

МПК: D02H 13/14, D02H 13/22

Метки: валика, нитей, основы, процессом, разматывания, сновального

...интегратора 13 соединен с первым входом сумматора 14, к второму входу которого подключен источник 15 переменного напряжения, а к выходу - вход пропорционального регулятора 16 тормозного усилия, прикладываемого тормозом 1 к сновальному валику 2.Предлагаемый способ осуществляется следующим образом.В процессе шлихтования все нити основы одновременно сматываются с одного сновального валика, причем каждая сматываемая нить имеет свою. индивидуальную длину, определяемую только радиусом намотки именно этой нити на валик и не связана с длиной других нитей, сматываемых с этого же валика. Таким образом, задача управления процессом разматывания нитей со сновального валика заключается в выравнивании длин отдельных нитей путем придания им различного...

Номер патента: 1201367

Опубликовано: 30.12.1985

Авторы: Зобков, Кузнецов, Пирогов, Смирнов

МПК: D02H 3/00

Метки: нитей, снования, эластомерных

...21, тянульный механизм (фиг. 1, 2, 3 и 5) для создания заданного натяжения лент во время разделения их на отдельные нити разделительным устройством, состоящим из червячной пары 22, приводной шестерни 23, предохранительной кулачковой муфты 24, приводных шестерен 25, тянульных валиков 26 с прямой накаткой и прижимного ролика 27 с сетчатой накаткой (не показано).Устройство 28 для раскладки нитей в полукрестовую намотку (фиг. 9), состоящее из червячного привода 29, эксцентрика 30, ползуна 31, направляющего ролика 32 калибровочной гребенки 33 и ролика 34 с кольцевой нарезкой 35.Мотальный механизм (фиг. 1 - 3), состоит из мотальных барабанов 36 для контакт 20 25 зо 35 4 О 45 ьо 55 ного вращения (сновки) секций навоя и счетчика 37.Прижимное...

Номер патента: 1208105

Опубликовано: 30.01.1986

Авторы: Архангельский, Джаманкулов, Ефремов, Колосов

МПК: D02H 13/14

Метки: валика, сновального, стойка, шлихтовальной

...9, шарнирно свя- занной с рычагами 10. Рычаг 10 шарнирно соединен с колодкой 11, контактирующей с внутренней поверхностью тормозного шкива 4 и поджимаемой пружиной 12. Причем другой конец пружины 12 упирается, в балку 13, которая закреплена на гайке 9, На гайке 9 жестко установлен штырь.14, размещенный в направляющем пазу 15. Ось 16 жесткого зубчатого колеса 8 установлена в опорах 17, расположен,ных соосно с осью 2 сновального валика 3, с которого смытываются нити основ 18. Причем радиус тормозного шкива 4 определяется по формулеИУ сЮ и Р - текущий радиус фасоннойповерхности тормозного шкива,С - коэффициент жесткости пружины;- коэффициент трения междуколодкой и фасонной поверхностью тормозного шкива; М - нормальное давление на фа"сонной...

Номер патента: 1221260

Опубликовано: 30.03.1986

Авторы: Быховский, Губин, Маргулис, Хавкин

МПК: B65H 77/00, D02H 13/22

Метки: машине, натяжения, нитей, сновальной

...10, счетчика 13, цифроаналогового преобразователя 15, усилите ля 17, индикатора 11 знака регулирования, тактового генератора 18 и делителя 19 частоты.Электрический выход датчика 5 числа оборотов через счетчик 12, цифро аналоговый преобразователь 14 и усилитель 16 связан с первым входомсумматора 20, к второму входу которо"го подключен задатчик 21 натяжениянити, а выход сумматора 20 связан спервым входом компаратора 7. Электрический выход датчика 3 суммарногонатяжения нитей соединен с вторымвходом компаратора 7, выход которого связан с первым входом мультиплексора 8, выход которого соединен с входом релейного элемента 9, первый выход которого связан с индикатором 11 знака регулирования, а второй выход - с первым входом...

Номер патента: 1227730

Опубликовано: 30.04.1986

Авторы: Кулида, Найденова

МПК: D02H 13/04

Метки: нитей, обрыва

...Выход элемента ИНЕ 2 соединен с входами элементов ИНЕ 7 и 11, при этом выход элементаИ-НЕ 11 связан со сбросовьи входом 30счетчика 8, выход которого соединенс одним из входов элемента И-НЕ 11.Логические элементы И-НЕ 7 и 11,преобразователь 5 напряжение-частотаи пороговый элемент б образуют ло 5гический блок.Устройство работает следующим образом,При движении нитей датчики 1 обрыва нитей формируют на своих выхо Одах сигналы с уровнем логической еди,ницы, На выходе элемента И-НЕ 2 устанавливается сигнал с уровнем логического нуля, который поступает навход элемента И-НЕ 7, запрещая прохождение импульсов с преобразователя 5 напряжение-частота на вход счетчика 8. При резком возрастании натяжения, возникающем, например, припрохождении через...

Номер патента: 1232619

Опубликовано: 23.05.1986

Авторы: Горов, Чувилин

МПК: B65H 49/02, D02H 1/00

Метки: нитевидного, осевого, паковок, поочередного, сматывания

...винтовой направляннций паз 12 для взаимодействия с радиальным пальцем 4 гильзы 1. Винтовые пазы 12 выполнены таким образом, что при надевании гильз на оба держателя гильзы ориентируются в положении, при котором плечи 9 рычагов 5 располагаются в плоскости паковок. Плечи 7 рычагов 5 выполнены отогнутыми в направлении упоров 8 держателей 3, причем при взаимодействии плечей 7 с упорами 8 рычаги 5 црворачиваются на пальцах 6 в положение, при котором плечи 9 рычагов 5 контактируют между собой.На фиг.4 и 5 позициями 13 обозначены нити, соответствующие началу намотки и заправленные в фиксаторы 10, а позицией 14 -- концевые нити, подлежащие сматыванию.Устройство работает следующим образом.При автоматической установке паковки 2 на...

Номер патента: 1232621

Опубликовано: 23.05.1986

Авторы: Тимошенко, Ходаков, Якимчук

МПК: B65H 77/00, D02H 13/20

Метки: натяжения, регулятор

...потребляемой асинхронным электродвигателем мощности, он снабжен подключенным к выходу тиристорного преобразователя частоты датчиком потребляемой мощности, асинхронным электродвигателем, сумматорами, множительными блоками, блоком деления, функциональным преобс 51) 4 В 65 Н 77 00; Р 02 Н 13 20 разователем и запоминающим элементом, при этом выходы аналогового задатчика натяжения нитей и цифрового интегратора через последовательно включенные блок деления и функциональный преобразователь подключены к первому входу первого множительного блока, вторым входом связанного с выходом задатчика линейной скорости движения нитей, а выходом соединенного с первым входом первого сумматора, второй и третий входы которого подключены соответственно к...

Номер патента: 1240798

Опубликовано: 30.06.1986

Авторы: Архангельский, Джаманкулов, Ефремов

МПК: D02H 13/14

Метки: валика, сновального, стойка, шлихтовальной

...1) )1 ч 1 ч 1 е Отверсгги)1 1 ,ъг 51а:сс10 сфсрои и ВьХОД 3 Воздмха. 1ли1- чски( камеры 10 с тормозными камера (ц 2 с ГиВЮГСИ С ПОМОцЬЮ ГИбКИХ трубОПрОВО- ДОВ )3 :3)и Ормоз)ые камеры 2 так)ке вь ;).Исны и; резины, к которым жестко црикрш;лсцы тормозныс колодки 14, которь с и)с).0;ссйствуют с тормозным шкивом 15 ;) 1; 1)0 ного тормоза. У:трс)йство работает с,едующим образом.СХОДЦОМ СОСТ 05 ЦИИ, КОГДд ДИВМЕТР ;)тки ца сцоьальном валике 3 велик, он црдцастся с минимальной частотой, 3 10 ЧСРС УМЕНЬЦСЦИ 51 ДИЗМЕТРД ЦДЧОТКИ Цс О., он)М на 1 ИКЕ С 0 сЗСТОТВ Врац(цц 5 И )О- ,:" ГскИ 10 ЧД 03 ВРс)1.ЕЦ 1)1 ДИСК 3 4 Ц,13 В;) , :1:Вд(г 5. 1 1 и эпом 1 аг)икц 6ссдт,"ОС)сжцс)Й с цр(ч 3 с)ГСЯ Р ,1.- С 7,ОМ 1;3 ЦРДЦЛЕЦЦИ. ) -.ОМ .(ЧЗ( КОЦ)( )ц; ,с...

Номер патента: 1240799

Опубликовано: 30.06.1986

Авторы: Архангельский, Джаманкулов, Ефремов

МПК: D02H 13/14

Метки: валика, сновального, стойка, шлихтовальной

...Бглотцую к коусу О уста.Овлены с ВозмОжцостью ; ц т ешения цо кулачковой поверхности 0 уса 6 П-образные толкатели 9, подпру(ц сцнье пружиной 10. На втором конце , - брязцых толкятелей 9 жестко установле 1 ыц 1 ь 1 1 с соотВетствуошими полк)- сати. Между (о(тветствуюшими г олюсами11 С Зсэоро раЗМЕцЕР 5(КОрь 2, иосл ьцй жестко закреплен ца Валу 2 сцоВальцого Вялцкя 3. Магцить 1 и якорь 12 Оорязуют механизм торможения сновального цсГИК;) 3. ДЛ 5:, , МЕНЬПЕПРя Трвцця В Зоцс конт :я толя) слей 9 и поверхностью ;и(:111)с П,ГО КОНУСс 6 НЗ КОНРЕ ТОЛКЯТЕ. .( ) устЯ 1;ОВ)е Прап Я 10 цийс 51 ролик 1"ст 1(йсгво работает следующим образом.1 исходном состояц ии, когда диаметр гГ 1(кс"1 (. )В- ,1 Ц 01 В ) ЦКЕ , ВЕ З 1 ОЦ ( ЯЯСТСЯ С М:ИМЯЛЬОй...

Номер патента: 1245530

Опубликовано: 23.07.1986

Авторы: Горов, Чувилин

МПК: B65H 69/00, D02H 1/00

Метки: автоматизированный, машин, сновальных, шпулярник

...парами планок 17 и 8, Головка 6 упорной направляюаей имеет направляющие плаики 28 для взаимодействия со щечками 22 планок 8 и симметрично расположенные выступы 29. План.ки 18 связаны между собой пружиной 30 растяжейия, обеспечивающей раскрытие захватов. Рычажный механизм 25 имеетвозвратную пружину 31. Пластинчатая пружина 32 служит для удержания в исходном положении рычага 2 под углом к направлению движения каретки. Упор0исходного, положения закреплен на верхнейраме 33 шпулярника и подпружинен пружиной 34.Автоматизированный шпулярник рабо.таег следующим образом.После установки одной из паковок 5на паковкодержатель 4 каретка 2 начинаетперемешаться в исходное положение к месту загрузки очередной паковки. Рычаг 2иитесоединителя находится...

Номер патента: 1253926

Опубликовано: 30.08.1986

Авторы: Булыгин, Маховер

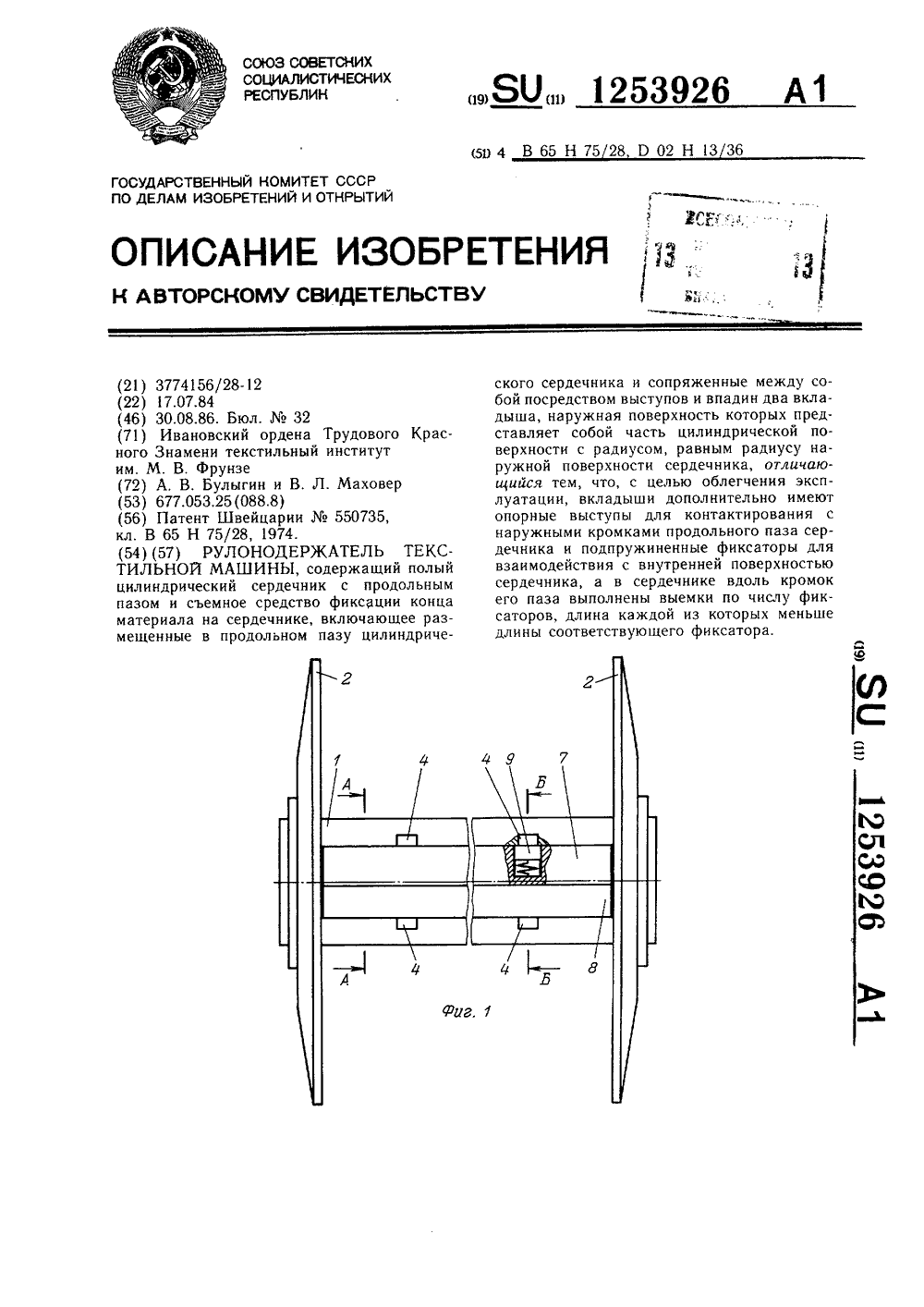

МПК: B65H 75/28, D02H 13/36

Метки: рулонодержатель, текстильной

...зажимных вкладышей 7 и 8, противоположные боковые стороны которыхсодержат подпружиненные фиксаторы 9,количество которых равно числу выемок 4в продольном пазу 3 сердечника 1, и продольные выступы 1 О, выполненные по всейдлине вкладышей 7 и 8. Соприкасающиесядруг с другом боковые поверхности зажимных вкладышей 7 и 8 выполнены профилированными, причем один из вкладышей 7имеет продольный паз 11, а другой вкладыш8 содержит продольный выступ 12, выпол 35ненные по всей длине вкладышей 7 и 8. Внешняя поверхность вкладышей 7 и 8 выполненав виде части поверхности цилиндра с радиусом, равным радиусу сердечника 1 держателя. Подпружиненные фиксаторы 9 совпадают по своему расположению в съемныхзажимных вкладышах 7 и 8 с выемками 4в продольном пазу 3...

Номер патента: 1261879

Опубликовано: 07.10.1986

Авторы: Архангельский, Джаманкулов

МПК: B65H 54/52, D02H 13/12

Метки: машине, намотки, нитей, основных, сновальной

...с кулачками 16 другой полумуфты 17, сидящей подвижно на шлицах вала 1. Полумуфта 17 подпружинена пружиной 18. На полумуфте 17 сидит шарикоподшипник 19, на котором установлен диск с зубчатым сектором 10. Для предотвращения его поворота вокруг оси вала 1 служит палец 21. Зубчатый сектор 20 находится в зацеплении с венцом косозубого колеса 22. Центральные колеса 23 и 24, сателлит 25 и водило 26 образую механизм дифференциала. На водиле 26 имеется зубчатый венец 27, находящийся в зацеплении с колесом 28, закрепленным на валу 29, на котором установлена шестерня 30, приводящая в движение рейку 31, закрепленную на каретке 32, где установлен укатывающий валик 33, прижимаемый к сновальному валику 13 силой Я. Центральные колеса 23 и 24...

Номер патента: 1266905

Опубликовано: 30.10.1986

Авторы: Горов, Лушников

МПК: B65H 67/00, D02H 1/00

Метки: автоматизированный, машин, сновальных, шпулярник

...32. Защелка 47 предназначена для фиксации ползуна 26 при установ ке паковки на держатель 30.Тяговый трос 11, связывающий каретку с электроприводом, крепится непосредственно к раме 23 каретки (фиг. 2) . 20Механизмы для установки паковки на паковкодержатель шпулярника работают следующим образом.Паковка 6 доставляется из бункера и устанавливается на лоток 44. Ка ретка движется к лотку, при этом детали каретки находятся в положении, показанном на фиг. 3. Направление движения каретки показано стрелкой на фиг, 9. При подходе к лотку 44 (фиг. 9) двуплечий рычаг 29 коротким плечом наезжает на упор 45 и поворачивается так, что ось держателя 30 принимает горизонтальное положение. Толкатель 32 роликом 36 на-35 езжает на наклонную поверхность упора...
