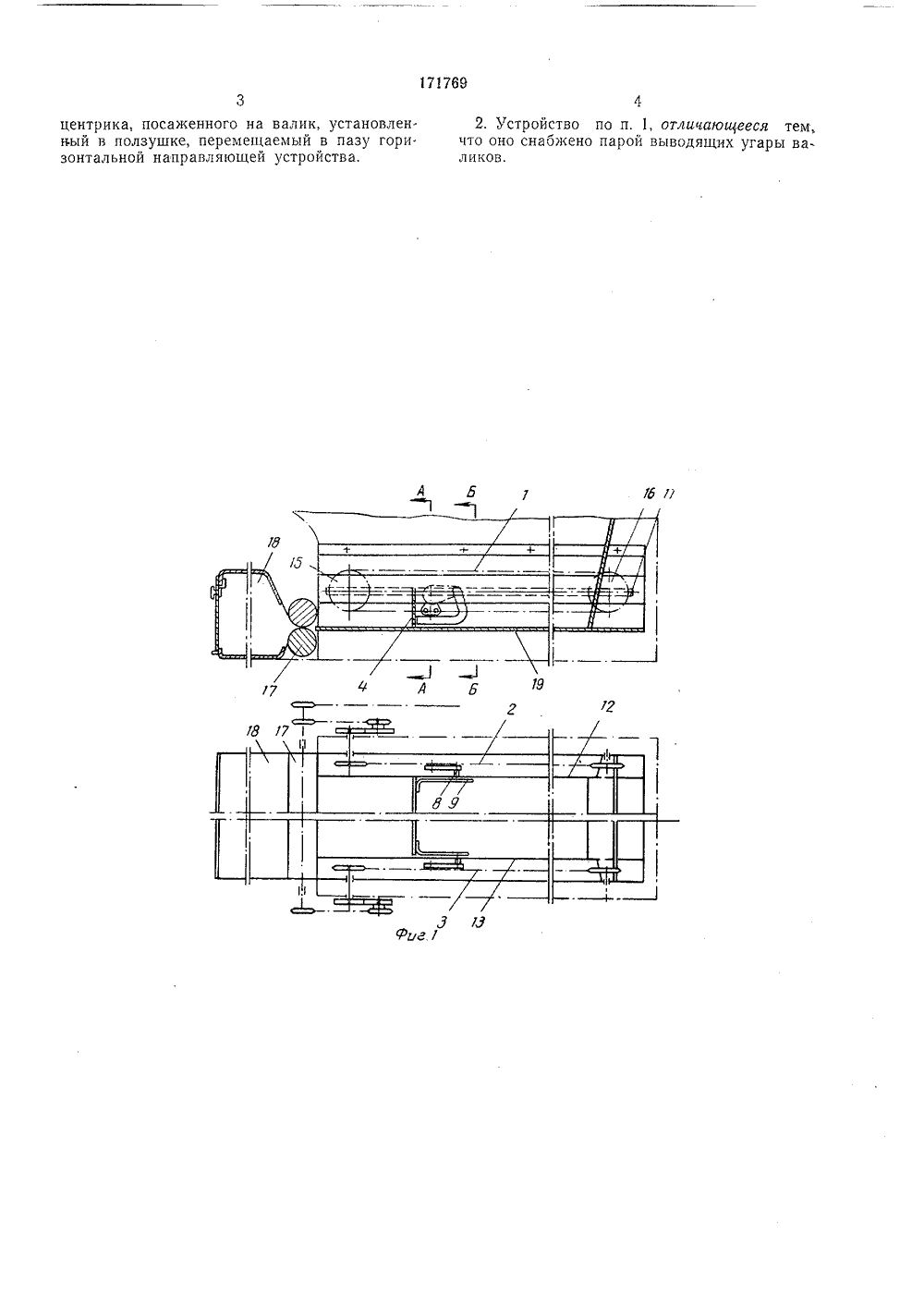

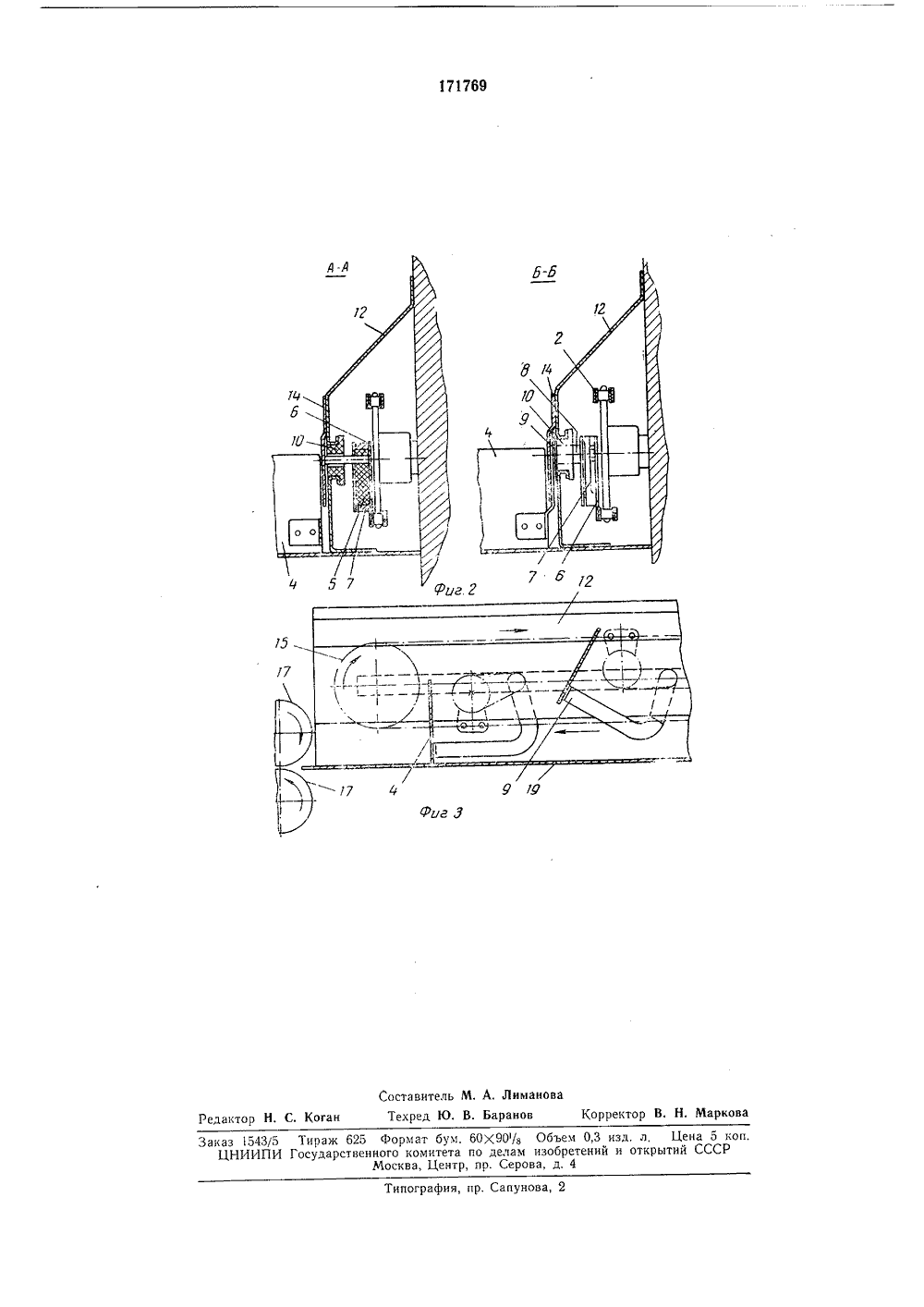

7769 ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихРеспублик т, свидетельствасимое аявлено 061964 ( 880171/2 6 Ьф 3591 присоединением заявкиГосударственный комитет ло делам изобретений и открытий СССРриоритетпубликовано 26,Ъ.1965. Бюллетень11ата опубликования описания 22.И 1.1965 МПК О 02 сУДК 677.051.8(088.8 Авторыизобретени А. С. Виноградов, О, М. Капустин и И. ксютенк Заявител ециальное конструкторское бюро чесальных машин Госкомит по машиностроению при Госплане СССРЯ УДАЛЕНИЯ УГАРОВ ИЗ-ПОД ЧЕСАЛЬН МАШИНЪ СТРОЙ ровбко- под Предмет изобретени 1. Устройство для уда, 25 чесальной машины. содецепной транспортер, отли с целью компактности уст вышения эффекта очистк смонтирован на цепи с по 30 го в обойму, укрепленную ения угаров из-под ркащее скребковый нагогчееся тем, что ройства, а также помашины, скребок мощью заключенно. на звене цепи, экс дписная группа Лд 257 Известное устройство для удаления уга из-под чесальной машины содержит скре вый цепной транспортер, установленный машиной.Предлагаемое устройство по конструкции более компактно и обеспечивает повышение эффекта очистки машины. Для этого скребок транспортера смонтирован на цепи с помощью эксцентрика, заключенного в обойму, укрепленную на звене цепи. Эксцентрик посажен на валик, установленный в ползушке, перемещаемой в пазу горизонтальной направляющей устройства. Угары удаляются с помощью пары выводных валиков,На фиг. 1 изобракено предложенное устройство в двух проекциях; на фиг. 2 - разрезы по А-А и Б-Б на фиг. 1; на фиг. 3 - схема подъема скребка.Устройство содержит транспортер 1 с двумя приводными цепями 2 и 3, на которых установлен скребок 4 с помощью эксцентрика 5. Эксцентрик заключен в обойму б, укрепленную на звене цепи транспортера. На эксцентрик 5 надет хомутик 7, который жестко связан со скребком 4 посредством валика 8 и рычагов 9. Валик установлен в ползушке 10, перемещающейся в пазу горизонтальной направляющей 11.Цепи 2 иЗпуха двумя о транспортера закрыты от пыли и граждениями 12 и 13, имеющими прорези, перекрытые эластичными пластинами 14, Прорези расположены по линии приводной 15 и натяжной 1 б звездочек. Устройство снабжено также выводящими валиками 17 и ящиком 18 для сбора угаров.Устройство работает следующим образом.При перемещении обойм с эксцентриком понижней ветви цепи транспортера центры их расположены ниже линии центров звездочек 10 15 и 1 б, хомутики отклонены вниз от линиицентров и скребок занимает вертикальное полокение, При движении в сторону выводящих валиков 17 скребок сооирает угары из-под чесальных машин со дна 19 устройства и выво дит их к валикам 17. При переходе эксцентрика 5 на верхнюю ветвь транспортера 1 центры их располагаются выше центров звездочек 15 и 1 б, и скребок 4 приподнимается над дном 19 при холостом ходе и в таком положе нии возвращается в исходное положение.171769 17 центрика, посаженного на валик, установлен.ный в ползушке, перемещаемый в пазу гори.зонтальной направляющей устройства,2. Устройство по п, 1, отличающееся тем, что оно снабжено парой выводящих угары валиков.Составитель М. А. Лиманова едактор Н, С. Коган Техред Ю. В. Баранов Корректор В, Н. Марков аказ 1543/5 Тираж 625 Формат бум, 60 Х 90/з Объем 0,3 изд. л, Цена 5 ко ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4ография, пр. Сапунова, 2
