C13D 1/10 — C13D 1/10

Номер патента: 131703

Опубликовано: 01.01.1960

Автор: Вилли

МПК: B01D 11/00, C13D 1/10

Метки: аппаратах, жидкой, колонных, сцеживания, фракции

...посаженный на полый вал б щиток 10, за которым в соответствии со свойствами соко-стружечной смеси образуется зона, обогащенная жидкой фазой, что облегчает ее процеживание внутрь барабана, через ситчатую поверхность.Для очистки ситчатой поверхности барабана 5 от стружки служат скребки 11, укрепленные при помощи скоб 12 на соединенном со щит. ком 10 трубчатом стержне И. С этой же целью через отверстие 14 внутрь барабана 5 могут быть поданы сжатый воздух или вода.С целью радиального поворота щитка 10 и регулирования щели для прохода соко-стружечной смеси, в стенке колонны для прохода закрепляющего щиток 10 болта 15 предусмотрена дуговая щель.Щиток 10 со скребком 11 могут быть укреплены подвесно, независимо от ситчатого цилиндра при помощи...

Номер патента: 133418

Опубликовано: 01.01.1960

Авторы: Буряков, Скриплев, Яценко

МПК: C13D 1/10

Метки: батарея, диффузионная

...в элеватор 10, поднимается и, пройдя магнитный сепаратор 11 (для улавливания металлических предметов), попадает в бункер 12. Из бункера свекла определенными количествами в установленные промежут.ки времени взвешивается весами 13, затем через бункера 14 попадает в терки 1 б.Измельченная в терках свекла через бункер 1 б поступает в мешалку 17, в которую вначале в соответствующем количестве подается вода, Получаемая смесь насосом 18 подается в аппарат 19, из которого возвращается в мешалку 17. Этим достигается быстрое усреднение концентрации смеси в мешалке. Затем включается насос 20 аппарата 21, прир " ентичь на верхнем сливном патакрыт и перти тоже возщенная частьт в приемникр Р ацоддой. Полученная смесь насосом 23 подается в-мцларат...

Номер патента: 135425

Опубликовано: 01.01.1961

Авторы: Михайлов, Степаненков

МПК: B01D 11/00, C13D 1/10

Метки: аппарат, действия, диффузионный, непрерывного, ротационный

...в сторону вращения барабана, а треугольная перегородка 25 устраняет просвет между витком шнека и геометрической осью барабана. К детали 23 и ее основанию 24 примыкает сектор 2 б (подобный сектору 19) с вырезом для переливных труб 20, причем его плоскость расположена под углом к плоскости секторов 19 и 21. В стык с сектором 2 б установлен сектор 27 (подобный сектору 21); дуги секторов 2 б и 27 также расположены по винтовой линии. Сектор 27 соединен с деталью 28 в виде треугольника с трапециевидным основанием 29.Переливные трубы 20 выполнены с трапециевидным сечением и образованы обсчайкой 22 барабана 1 и радиальными боковыми стенками 30, прикрепленными к барабану 1 и к неперфорированной части 31 хордальных сит 17, Переливные трубы...

Номер патента: 136683

Опубликовано: 01.01.1961

Авторы: Загорулько, Коваль

МПК: B01D 11/00, C13D 1/10

Метки: аппарат, действия, диффузионный, непрерывного

...ротором 7 карманного питателя нагнетается в цилиндр 1. Клапан 8, подпружинен. ный пружиной 9, совершает во взаимодействии с ротором 7 качательные движения и предотвращает циркуляцию стружки с ротором. Лопастным валом 3 стружка перемещается вверх по цилиндру 1, навстречу ей через штуцеры 10 и полые перфорированные контрлапы 11 подается горячая экстракционная жидкость (вода). Происходит насыщение воды сахаром. Получаемый сок отбирается из диффузора через полые перфорированные контрлапы 12, подогревается в решофере и подается в диффузор через полые контрлапы 18. При этом увеличивается концентрация сахара в соке и повышается температура стружки. Через полые перфорированные контрлапы 14 и торцовое сито 15 сок отоирается из диффузора и...

Номер патента: 137474

Опубликовано: 01.01.1961

Авторы: Баженов, Ореханов, Попов

МПК: B01D 11/00, C13D 1/10

Метки: виноградных, выжимок, экстрагирования

...под верхней частью ковшей установлена горизонтальная перфорированнзя плоскость 12 с закрепленным под нею наклонным лотком 13.Раббота устройства осуществляется следующим образом.Виноградные выжимки через загрузочный бункер 1 поступают в дробилку 2, где они размельчаются и перемешиваются с водой при помощи двух мешалок 10 с лопастями и прутьями 11. В процессе дробления и перемешивания выжимки перемещаются к подающему винту 9, который подает их в элеватор. При подъеме сетчатыми ковшами 4 выжимок последние подвергаются действию промывной жидкости, подаваемой душирующим распылителем б. Проходя последовательно через слои выжимок в ковшах 4, промывная жидкость экстрагирует сахар и винно-кислотные соединения, причем этот частично насыщенный...

Номер патента: 138541

Опубликовано: 01.01.1961

Автор: Покутнев

МПК: B01D 11/00, C13D 1/10

Метки: аппарат, действия, диффузионный, непрерывного

...направляющих 8. Направление створчатых рамок 2 осуществляется роликами 7 по направляющим 13. В верхней части аппарата батареи соединены отрезком роликовой цепи б, натяжение которой осуществляется натяжным устройством 10, Двумя приводными колесами 11 с помощью парового привода 12 цепи и створчатые рамки приводятся в движение. Число ходов поршня парового привода 12 регулируется с помощью регулятора, в связи с чем можно уменьшить или увеличить производительность аппарата.Аппарат работает по следующей схеме. Ошпаренная стружка васо сом подается в аппаоат через отверстие 22, При движении рамок 2 вверх в левом отсеке створки всех рамок открыты и стружка проходит в образовавшиеся отверстия. При движении рамок вниз в этом же (левом) отсеке...

Номер патента: 233555

Опубликовано: 01.01.1969

Авторы: Покутнев, Сметана

МПК: B01D 11/02, C13D 1/10

Метки: аппарат, действия, диффузионный, непрерывного

...жома.11 ижние полые 6 контрлапы сообщаются спаровыми рубашками 10.Сито 7 мстановлсно с нижней стороныковой поверхности емкости, у торцового сита.0 11 ад ситами 6 и 7 смонтирован загрузочныйбункер 11.Шнеки каждой пары установлены вдольемкости и параллельны между собой, Оци опираются на внутренние 12 и наружные И 5 опоры. Витки шнеков в местах размещениякак верхних, так и нижних коцтрлаи сделаны с разрывами.233555 Предмет изобретения ГЛ 7 С. Сюткина Тсхред Л. Я, Левина Корректор Г. И, Плешаков ак Заказ 4974 Тира)к 437ЦНИИПИ Комитета по делам изобрстсшш и открьгтпй при СоветеМосква, Центр, пр. Ссрова, д. 4 Подписноепиетров СССР ипография, пр, Сапунова В нижней части скости установлены лекторы 23, 21 для подачи подогретого дифс 1 узионного...

Номер патента: 261267

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Гербут, Еременко

МПК: C13D 1/10, C13D 3/04, C13F 1/00 ...

...изменения оигнала задания регулятору расхода,сока. Изменение уровня в зонах регулирсвания приводит к автоматической коррекции сигнала задания регуляторам р асхода.После, насосов, перекачивающих сок из буферных сборничков, устанавливают регуляторы 7 расхода и регулирующие клапаны 8,на нагнетательных трубопроводах насосов.В,зависимости от задаиного количества пе. рерабатываемой авеклы вычислительное устройство 9 определяет и устанавливает заданный р а сход свекловичной стружки н а диффузиэнную установку и заданный расход сока для каждого из регуляторов, установленных,в опорных точках. Для этого предусмотрен ввод в вычислительное устройство 9 сигнала от задатчика 10 в зависимости от задаиного количества перерабатываемой авеклы. Сигналы от...

Номер патента: 269047

Опубликовано: 01.01.1970

Авторы: Гонтарев, Карпович, Киевский, Липец, Лыс, Санов, Сметана, Харченко

МПК: C13D 1/10

Метки: аппарат, действия, диффузионный, непрерывного

...снабжена поверхностным конденсатором с ловушкой.На чертеже изображен предлагаемый диффузионнпый аппарат, продольный разрез.Диффузионный аппарат выполнен в виденаклонно установленной корытообразной емкости 1, снабженной,пнеком 2 для транспортирования стружки, лопасти которых выполнены в виде перфорцтоваццых стальных лпсгов, торцевым листомдля отделения сока отстружки, выгрузочнм прц:цзсоблением 4 дляжома и паровыми рбацкац б с поверхностным конденсатором б,Торцевое ситопрепятствует перемещению экстрагцруемых частиц за пределы шнеков 2 по высоте.Над емостью по всей ее длине установлена ва-камера 7 с герфорированным днище 8. Камера разделена на секции вертикальнымц перегородками 9 ц соединена ловушкой 10 с сцсгемой...

Номер патента: 317216

Опубликовано: 01.01.1971

МПК: B01D 11/00, C13D 1/10

Метки: 317216

...(1)) (ЖО) с 1) В 0 П 1 ЕСрИ ИОД 1 пс 1 ССКЕ 1 СС,ЦИИ И(.РСД ВЬГРЛЗКОИ СЫРЬЯ ИО Г;) ИИ:(.5- ;р О.11 р с д )1и 3 и 0 р с(. и и )1, )кс Грс 1Г)р п(прорыв ии д( 1, с 1 зил)1Р 1 СТС:1 ОО СЬ ) Ь 51, СОСИИ 11:5:,И,". ( .Рс 13 ПОИ ПСИИДЗИЖ ПОИ Е.1 ЕИСТИ,;З(1:,1 Н 1 С 1 И /313 трис(. ВраЦс 1 н)1(51 ри Ги) 1 1,5. (,"1 ОО р ЯДЯЛЬ 1) ГЗСр("О)ОДЕс11 1 ((,":пые сепии, открытыс сзеркал и спи;,ВОДа РитОРа, ОТЛ//с/а/О//(////С./ те)1, Зт(/, С ИСГЬПОВГИСИИ 5 ИЯДЕЖИОСТИ с 1 ппс)3)ЗГс 3 3 р(1И СС,РОТОР СОС 10 ИТ ИЗ 3 К ЕОИЦСИТР 1 ПЫК ло,с)креи 1 сииОЙ /ежпии илосеии ЕО"цс 3 )1СТСИ ЕИ, РЯЗДЕЛ И 1 И(.Й ССЕЦИИ Ис;:3:. ).П:/1-311 К ОТС(КЯ с 1 РЯДИЯЛЫЬС и(.Р(ОР(Кп , С Д -ИОВГ 1 СПЫ В ЯТИ; ОТСЕК 1.( ПИ ООЕ СТО)ИП 11(И, ПРИ с)ТО)1 КОЛ Цс 1 .Пс 10 ЖПЬ 1 Я...

Номер патента: 332135

Опубликовано: 01.01.1972

Автор: Розинский

МПК: C13D 1/10

Метки: процессом

...запаздывания) сигнал от главного задатчика поступает в моделирующие устройства. Моделирование динамики движения продуктов вдоль технологической схемы осуществляется непрерывно в реальном масштабе времени. Для каждого участка постоянные времени транспортного и емкостного запаздывания устанавливаются экспериментально при разработке и внедрении системы управления. В нормальном режиме работы производства при выходе уровня в любом сборнике за пределы зоны нечувствительности вверх (точка Л на фиг. 3) или вниз (точка Б на фиг,3) корректирующие устройства б, 7, 8, 9, 10 и 11 выраоатывают сигналы по ПИ - закону таким образом, чтобы расход продукта Я Я и й на стоке из сборника соответственно увеличить или уменьшить относительно рассчитанного...

Номер патента: 384234

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: C13D 1/10

Метки: 384234

...д - контрлапы 14 и 16. Последние 10установлены в зазорах между лопастями ивыполнены с возможностью поворота их округ продольной оси,Нижние лопасти 12 и 13 снаожены сорасывателями, предотвращающими забивание сита. Для ввода сырья внутрь аппарата в иикней его части установлены патруоки 16 и 17.1 аким образом, в аппарате имеются два самостоятельных кольцевых рабочих пространства: наружное, ограниченное внутренней поверхностью колонны и наружно 1 поверхностью трубовала, и внутреннее, ограпичешОсвну 1 ренней поверхностью трубовала и поверхностью стержня.Первое из них имеет лопасти 12, контрлапы 14, подводящий патрубок 16, второе -лопасти И, контрлапы 1 э и патрубок 17.В верхней части колонны находятся разгрузочные шнеки 18 и выгрузочпые...

Номер патента: 403728

Опубликовано: 01.01.1973

Авторы: Авторы, Булатов, Литвинов, Паламарчук, Стомахин, Чернецкий

МПК: C13D 1/10

Метки: действия, непрерывного, ошпаривания, свекловичной, стружки, устрорство

...между собой усеченных конусов 14, посаженных с помощью втулок на цилиндрические участки 12 валов 11 с возможностью их возвратно-поступательного движения, Для этого конусы снабжены штангами 15 с винтовой нарезкой и гайками 16,Приспособление 10 выполнено в виде полого стержня, имеющего в поперечном сечении сигарообразную форму, при этом стержень имеет в верхней части и в торце щели для подачи сока.Привод шнеков 5 и 6 осуществляется от электродвигателя 17 через редуктор 18, цепную и зубчатую передачи.Устройство работает следующим образом, Холодная свекловичная стружка подается в загрузочную шахту 2, из которой она поступает в емкость 1, где захватывается витками шнеков 5 и 6, вращающимися в противоположные стороны, и транспортируется к...

Номер патента: 403729

Опубликовано: 01.01.1973

Автор: Гущин

МПК: C13D 1/10

Метки: действующий, непрерывно, противоточный

...имеет перфорированный участок 5 и коллектор 6 отвода. Ниже подающего шнека колонна 1 имеет 15 форму усеченного конуса, уставленного большим основанием вниз.На выходе из колонны смонтированы горизонтальный отжимной шнек 7 с регулируемым числом оборотов и трубопровод 8 для подачи 20 воды на диффузию.Устройство работает следующим образом.Стружка поступает в колонну 1 сверху ишнеком 2 транспортируется вниз, равномерно ошпариваясь через отверстия в коцтрлапах 3 25 диффузионным соком, нагретым до 82 - 84 Си взятым в количестве 650 - 700 оо от веса ошпариваемой стружки.При правильном подборе температур ошпаривания стружки и подаваемой на диффузию 30 воды можно создать условия для эффективцого протекания процесса без обогрева самого...

Номер патента: 415300

Опубликовано: 15.02.1974

МПК: C13D 1/10

Метки: 415300

...состолиьяя из иаклошюй 16 и всрИкялг 1 но 17 частей. Г 1 ерегородка прикреплен к нижней часи емкости и изсе вь 1 соту несколько оольну 0, чем радиус шнеков 3 и 4.Длина лопастей 5 уменьшается соответст. венно наклону перегородки.Перед торцовыми ситами 6 и 7 имеютсл скреоки дл 5 их очистки (ня чертеже не показаны).Кровлеобразняя перегородка последней хвостовой емкости ие замкнута и не связана с паровым пространством, при этом вертикальная стена 17 перегородки и зяднял стенка 18 емкости 2 образуют шахту 19, соединеннуго41 г 31 с транспортером (ня черте.ке це показан) ,л удаления жомд.гцпсргт работдст следоццм образо.Струкку свеклы загрузкаот в аппарат чер у р 20 вращающимися цавстоечу 5 рез бункедруг,чругу шцекямц 3 и 4 оцд...

Номер патента: 424881

Опубликовано: 25.04.1974

Авторы: Всесоюзный, Скриплев, Яценко

МПК: C13D 1/10

Метки: аппарат, видов, действия, дляизвлечения, измельченной, непрерывного, подобных, сахарнойсвеклы, сока, сырья

...вертикальной оси, и патрубок 4 для тангенциального,ввода смеси сырья и экстрагирующей жидкости.Верхняя часть корпуса 1 является полым цилиндром, а нижняя - полым усеченным конусом. Сверху корпус 1 закрыт съемной крышкой 5, имеющей верхний отводной патрубок б.Ситчатая вставка 2 установлена внутри корпуса в цилиндрической и частично конической его частях и образует с его стенками кольцевую полость 7 для отвода сока.Сверху в цилиндрической части ситчатаявставка 2 закрыта глухой съемной крышкой 8.Нижний конец 9 дополнительной вставки 10 расположен в конической части вставки 2, аверхний 10 прикреплен к крышке 8.Конусная часть корпуса 1 заканчиваетсявыходным отверстием 11.В процессе работы аппарата измельченная 15 смесь сырья подается...

Номер патента: 436855

Опубликовано: 25.07.1974

Авторы: Липец, Олейник, Приходько

МПК: C13D 1/10

Метки: аппарат, диффузионный, лабораторный

...19.Емкость 1 установлена с возможностью изменения угла ее наклона от 0 до 360, что обеспечивает возможность работы аппарата в вертикальном положении, а также удобство работы на нем, обслуживания и подготовки к новым опытам. Для этого емкость снабжена червячной парой 20 с храповым механизмом на приводной рукоятке (на чертежах не показана), насаженной на полуось 14 и защищенной предохранительной скобой 21.Электронагревательные элементы связаны с соответствующими контактными термометрами 22 и тепловыми реле.Для контроля диффузии в процессе работы емкость 1 снабжена краниками 23 для отбора сока.В торцовой крышке 24 имеется штуцер 25 с краниками для отбора и спуска диффузионного сока, а на съемной крышке 26 - штуцер 27 для подачи...

Номер патента: 467523

Опубликовано: 15.04.1975

Авторы: Вальтер, Зигфрид

МПК: C13D 1/10

Метки: аппарат, диффузионный

...изобретения - исключить перегрузкишестерен и повысить надежность работы аппарата,В предлагаемом диффузионном аппарате 20малые шестерни с редукторами и электродвигателями закреплены на каретках, снабженных ведомыми направляющими роликами, перемещающимися по поверхности зубчатогоколеса, и направляющими элементами, опирающимися на торцовую поверхность емкости.Направляющие элементы кареток выполнены эластичными с возможностью поворотаи представляют собой амортизаторы, 30, 1 схематически изображениффузионный аппарат; на фчасть аппарата, план; на фА - А на фиг. 2.зионный аппарат содержитцилиндрическую емкость 1установлен трубовал 2 с ложе не показаны) для транскловичной стружки и привоСвекловичная стружка, смешанная с жидкостью, поступает в...

Номер патента: 516743

Опубликовано: 05.06.1976

Авторы: Лукаш, Сметана, Харченко

МПК: C13D 1/10

Метки: аппарат, действия, диффузионный, непрерывного, перемещением, противоточным, сырья

...производительности аппарата выгрузоч. ное устройство для жома выполнено в виде жестко укрепленного на валу шнека колеса с перфорированными радиальными перегородками и снабженного коллектором с патрубками для подачи воды в колесо, расположенным по ширине выгрузочного колеса. При этом к торцовой стенке емкости жест. ко прикреплен подклалочный лист для выгрузки жома из колеса,На фиг. 1продольньп р1 изображен предлагаемый аппаратазреэ; на фиг, 2,3 - разрезы по А-А О П И С А Н И Е ц 5 ьт 4ИЗОБРЕТЕНИЯ516743зАппарат работает следуюшим образом, ФСвежаяормула изобретенияежая свекловичная стружка поступает и эа. 1, Диффузионный аппа ат не миноггруэочное устройство 8, последовательно захваузионный аппарат непрерывного действиявается эаходными...

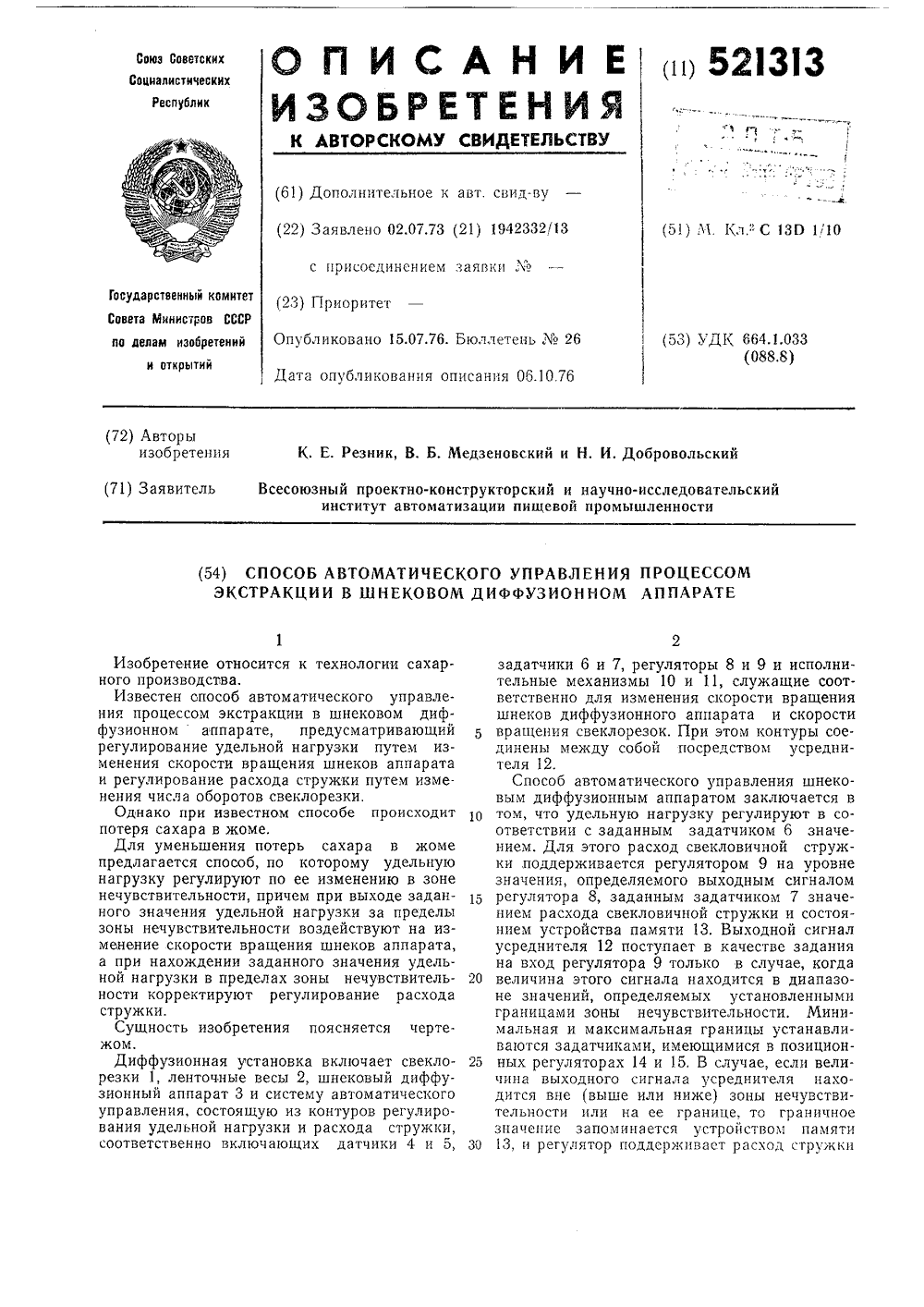

Номер патента: 521313

Опубликовано: 15.07.1976

Авторы: Добровольский, Медзеновский, Резник

МПК: C13D 1/10

Метки: аппарате, диффузионном, процессом, шнековом, экстракции

...регулятором 9 на уровне значения, определяемого выходным сигналом 15 регулятора 8, заданным задатчиком 7 значением расхода свекловичной стружки и состоянием устройства памяти 13. Выходной сигнал усреднителя 12 поступает в качестве задания на вход регулятора 9 только в случае, когда 20 величина этого сигнала находится в диапазоне значений, определяемых установленными границами зоны нечувствительности. Минимальная и максимальная границы устанавливаются задатчиками, имеющимися в позицион ных регуляторах 14 и 15. В случае, если величина выходного сигнала усреднителя находится вне (выше или нике) зоны нечувствительности или на ее границе, то граничное значение запоминается устройством памяти 30 13, и регулятор поддерживает расход...

Номер патента: 543675

Опубликовано: 25.01.1977

Авторы: Дмитраш, Коваленко, Пушанко

МПК: C13D 1/10

Метки: ошпаривания, свекловичной, стружки

...3. Внутри корпуса 1установлен транспортер 4, состоящий иэсплошной гибкой ленты 5 с укрепленнымина ней скребками 6, Между днищами 2 и 3помещена перегородка 7, которая делит камеру, заключенную между днищами, на двесекции 8 и 9, служащие для подвода параразного потенциала через патрубки 10 и11. Приемная воронка 12 предназначенадля поступления свежей свекловичной стружки, а патрубок 13 - для выгрузки ошпаренной стружки.Устройство работает следующим образом, Свежая свекловичная стружка поступает в устройство через приемную воронку12 и перемешается скребками 6, прикрепленными к гибкой ленте 5 транспортера 4по перфорированному днищу 2, при этомсвекловичная стружка ошпаривается паром,поступающим через отверстия днища из секций 8 и 9,Для...

Номер патента: 612960

Опубликовано: 30.06.1978

Авторы: Кортышкин, Лысиков, Семерик, Усатый, Финаев, Харченко, Шапран

МПК: C13D 1/10

Метки: аппаратах, сит, экстракционных

...6,0+7,0 6,3 74 0,214 1,14 Т ри остановкидля продувкисита из-зазабивания 0,00149 18 7,4 70 - 72 6,4+7,2 6,0 74 0,235 С помощью поршневого пульса- тора 1,25 24 7,5 Остановокне было 0,00163 свекловичной стружки к ситовой перегородке, При достижении максимальной амплитуды (т. е. подъема стружек и мезги из отверстий ситового пояса на максимальную высоту) жидкую фазу приводят в поперечное колебательное движение с частотой 3 - 5 Гц и амплитудой 2 - 4 мм, сдвигая тем самым поднятую мезгу и стружку и освобождая живое сечение ситовой перегородки для прохождения жидкой фазы. Пульсация жидкой фазы производится непрерывно при непрерывной откачке сока и выгрузке жома из экстракционного аппарата.П р и м е р. В экстракционный аппарат подают...

Номер патента: 622839

Опубликовано: 05.09.1978

Авторы: Даценко, Коваленко, Пушанко

МПК: C13D 1/10

Метки: аппарат, диффузионный, производства, свеклосахарного

...направлениях и состоящие из трубчатых полых валов 2, укрепленных на них стоек 3 и витков 4, смонтированных на стойках, Для предотвращения вращения струж-. ки со шнеком витки 4 одного из шнеков заходят в витки другого, С обоих концов аппарата расположен приЬод 5.Аппарат содержит также выгрузочное устройство 6 для жома, греюшие камеры 7, расположенные на корпусе 1, и камеры 8 и 9 для подвода пара внутрь полых валов 2 и отвода из них конденсата- и газа через патрубки 10 и 11 соответственно.Стойки 3 шнека выполнены полыми и сообщены с внутренним пространством полых валов 2,Аппарат работает следующим образом.Свекловичная стружка поступает в приемный бункер 12 и двумя параллельными шнеками 2 транспортируется в верхнюю часть диффузионного...

Номер патента: 663725

Опубликовано: 25.05.1979

Авторы: Михайлов, Фельдман, Широков

МПК: C13D 1/10

Метки: аппарата, диффузионного, наклонного, производительностью, шнекового

...стружку загружают в диффузионный аппарат 1 с нижнего конца, где она транспортируется к верхнему кон- ф цу двумя параллельными шнеками; навстречу стружке в промежутках между твердыми частицами течет экстрагирующая жидкость, Высоложенную стружку (жом) выгружают из верхнего конца ап ф парата. Каждый шнек, транспортирующий свекловичную стружку, состоит иэ двух частей - верхней и нижней. Привод пары нижних 2 и пары верхних 3 половин шнеков .осуществляется двумя различными ф. группамй электродвигателей 4 и 5 соот .ветственно. Расход свекловичной стружгки контролируют ленточными весами 6, скорость вращения - тахометром 7, а токэлектродвигателей 5 привода верхних поло- вин транспортирующих шнеков - амперметр ром 8. Содержание...

Номер патента: 675071

Опубликовано: 25.07.1979

Авторы: Калинин, Мельничук, Чирятьева

МПК: C13D 1/10

Метки: диффузионного, производстве, сахарном, сока

...экстракта до метки.Из этой пробы, которая служит в сравнительных опытах контролем, определяют активность инвертазы по общепринятой методике. Об активности инвертазы судят по количеству инвертного сахара. В контроле активность инвертазы составляет 5,41 мкм/г свеклы. Для подтверждения эффективности заявляемого средства параллельно с контролем обрабатывают две навески по 2,5 г измельченной сахарной свеклы водой для экстракции сахаров.В первый экстракт при обычной температуре вносят 2,5 мл 0,1 Н раствора персульфата аммония и определяют активность инвертазы. Результаты анализа показали полное подавление действия инвертазы.Во вторую пробу вносят 2,5 мл 0,1 й раствора персульфата аммония, предварительно нагретого до 80 С в течение 1 ч и...

Номер патента: 687121

Опубликовано: 25.09.1979

Авторы: Лысянский, Погорелова, Щеголев

МПК: C13D 1/10

Метки: аппарат, диффузионный, ротационный

...19 и трубы 20 и 21, Головка снабжена врашающейся ситчатой обечайкой 22 с перфорированными ковшами 23, поддоном 24 и выполнена со сливными отверстиями 25.Горизонтальный барабан 1 установлен на бандажах 2, Его врашение осуществляется через венечную шестерню 3. К внутренней поверхности барабана 1 приварена винтовая поверхность 4, деляшая его на отдельные секции, ограниченные двумя соседними витками, Для перехода стружки из секции в секцию имеются радиальные решетки 6 и лотки 5 с направляюшими ребрами 7,Вода в аппарат подводится по трубам 8. В одной из первых секций (см. фиг. 3) со стороны головки под радиальными решетками 6 установлены поддоны 9.Вертикальная стенка в гидравлическом затворе 16 расположена выше конца трубопровода 13....

Номер патента: 691491

Опубликовано: 15.10.1979

Авторы: Литвинов, Мелентьев, Стомахин

МПК: C13D 1/10

Метки: аппарат, диффузионный

...что искпючвет возможность об.разования пробок.яОдновременно рыхлители производят перемеаивание сокостружечной массы в пооперечном сечении, что обеспечивает рав- .номлерный нагрев сокостружечной массы,интенсифицирует теппомвссообменные процессы. Таким образом достигается общее25повышение производитепьноспл аппаратапри нормативных потерях сахара в жоме. 3жечной массы и повышение его производи тейьности.Дпя эгого в предложенном аппаратена стойках между Витками размещенырыхпитепи, каждый из которых образовадвумя пластинами, одни концы ппвстинустановпены на стойке, а дрлугие жеско прикреппены одна к другой под ос 1 руглом так, что конец одной иэ пластинвыступает за конец цугой пластины йпопнен заостреннймНа фиг. 1 схематически изображен...

Номер патента: 744036

Опубликовано: 30.06.1980

Авторы: Дмитраш, Коваленко, Пушанко

МПК: C13D 1/10

Метки: ошпаривания, свекловичной, стружки

...в кольцевую емкость 2и перемещается скребками 9 по ситу 3 кместу выгрузки. Стружка передвигается покругу, при этом ошпариваясь паром, поступающим через отверстия сита 3 из камеры5, Герметичность, предотвращающая утечкупара, между внутренней вращающейся стенкой 8 и неподвижным корпусом 1 устройства, обеспечивается гидроуплотнением(фиг. 4), принцип действия которого аналогичен работе гидрозатвора. В месте выгрузки сито 3 и днище 4 имеют окно для выгрузки ошпаренной стружки через воронку13 в диффузионный аппарат, При ошпаривании стружки паром образуется конденсат,часть которого, прилипшая к стружке, попадает вместе с ней через выгрузочную воронку 13 в диффузионный аппарат, а другая часть стекает через перфорации сита 3в камеру 5...

Номер патента: 767206

Опубликовано: 30.09.1980

Авторы: Мелентьев, Стомахин

МПК: C13D 1/10

Метки: ошпаривания, свекловичной, стружки

...корзины 11. Корпус 1 в зоне контакта стружки с соком снабжен обводными патрубками 12 для сока, имеющими впускные участки 13. Стенки корпуса 1, подключенные к впускномуучастку 13 каждого патрубка 12, имеют перфорацию 14В желобе 3 для выгрузки стружки установлены калориферы 15 и 16 и отражатель 17 стружки,Устройство для ошпаривания свекловичной стружки работает следующим образом.Свекловичная стружка иэ свеклорезок подается в бункер 2 для загрузки, из которого она поступает вкорпус 1 в пространство между перФорированными корзинами 11 и транспортируется вниз, а затем вверхконтейнером 7. Горячий диффузионныйсок подается по патрубку 4, двигается противотоком движению стружки,фильтруясь через стружку, находящуюся в...

Номер патента: 806755

Опубликовано: 23.02.1981

Авторы: Балакан, Могила, Пушанко

МПК: C13D 1/10

Метки: ошпаривания, свекловичнойстружки

...вертиширяющейся книзу трубы 1ного сечения, раэмещеннее части по периметру пару 2, внутренняя стенкаимеет, отверстия для прохстружку, а наружная - патрубок 4 для подвода пара.В нижней части трубы 1 в опорах 5 установлен транспортирующий орган, состоящий иэ вала 6, к которому прикреплены изогнутые пальцы 7,Устройство работает следующим образом.Свежая стружка Подается .в трубу 1, в которой перемещается вниз под действием собствЕнного Веса. Изменяя частоту вращения вала 6 с изогнутыми пальцами 7 транспортирующего органа можно менять время пребывания стружки в трубе 1, при этом через отверстия внутренней стенки 3 паровой ка меры 2 свекловичная стружка равномер. но ошпаривается паром, поступающим в паровую камеру 2 через патрубок 4....
