C08L 85/02 — фосфор

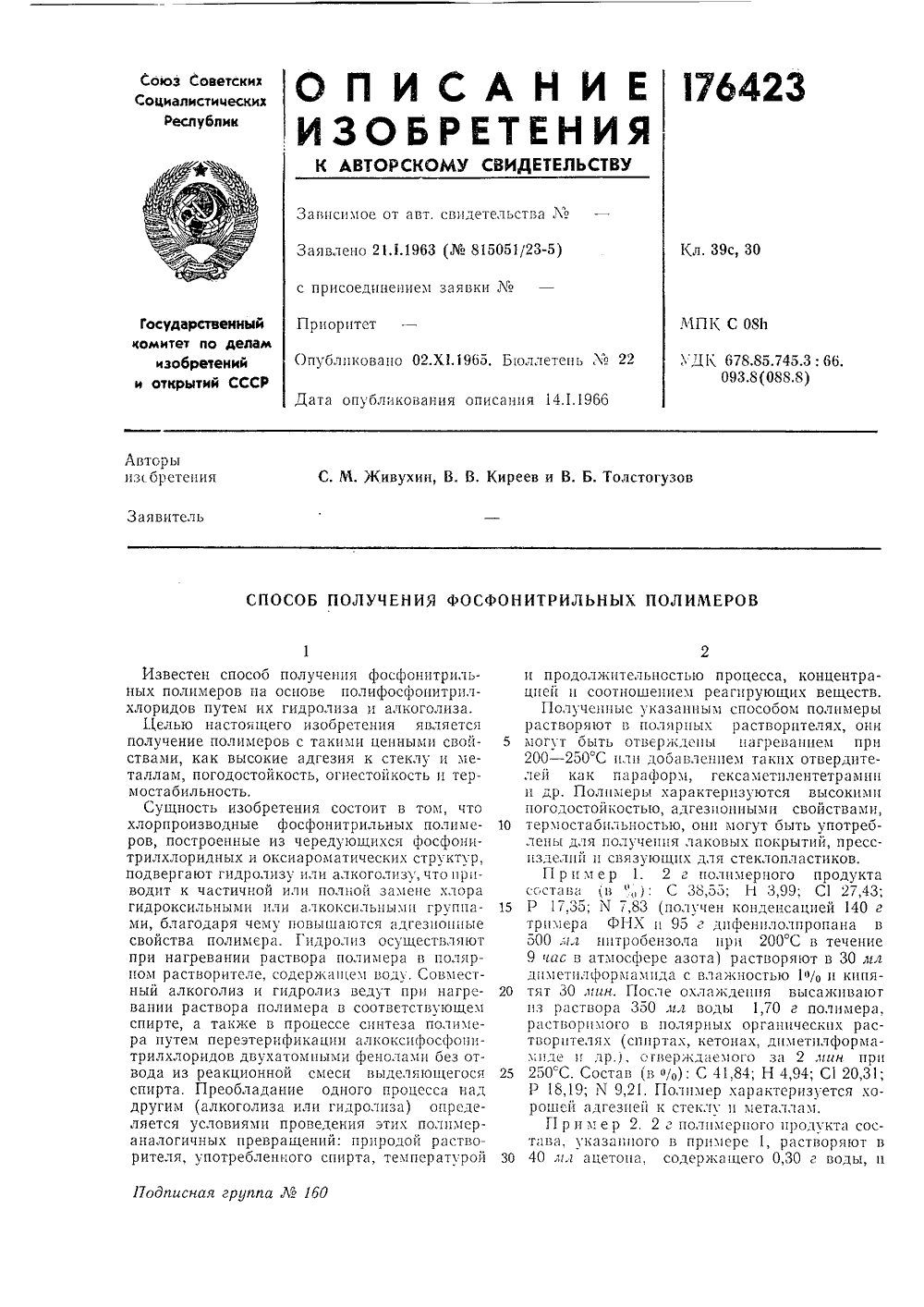

Номер патента: 176423

Опубликовано: 01.01.1965

Авторы: Живухин, Киреев, Толстогузов

МПК: C08G 79/02, C08L 85/02

Метки: полилеров, фосфонитрильных

...1-1 3,99; С 1 27,43;5 Р 17,35; М 7,83 (получен конденсацией 140 гтримера ФНХ н 95 г днфеннлолпропана в 500 л,г ннтробензола прн 200 С в течение 9 час в атмосфере азота) растворяют в 30 лп диметплформамндд с влажностью 1 О 1 О н кипя- О тят 30 лин. После охлдждешгя высаживаюгнз раствора 350 л,г воды 1,70 г полимера, растворимого в полярных органических растворителях (спиртах, кетонах, диметнлформамнде и др.), отвержддемого зд 2 лин прн 5 250 С. Состав 1 в о/,): С 41,84; Н 4,94; С 1 20,31;Р 18,19; М 9,21. Г 1 олнмер характеризуется хорошей адгезпей к стеклу и металлам,Г 1 ример 2. 2 г полимерного нродуктд состдьа, указанного в примере 1, растворяют в ЗО 40 лл ацетона, содержащего 0,30 г воды, ипосле получасового кипячения высаждают...

Номер патента: 184436

Опубликовано: 01.01.1966

Авторы: Аристовска, Кис, Трост

МПК: C08L 61/00, C08L 85/02

Метки: связующего

...и тепло- стойких стеклопластиков, предложен способ согласно которому связующее получают смешением фенолотриметилолфосфиноксидной смолы, например резорцино- и (или) нафтолотриметилолфосфиноксидной смолы, с фурфуролом и гексаметилентатрамином или с эпоксидной смолой.П ример, Для изготовления стеклопластика берут связующее следующих составов (в вес. ч,):а) резорцинотриметилолфосфиноксидная смола 60фурфурол 40 гексаметилентетрамин 2б) резорцинотриметилолфосфиноксидная смола 40эпоксидная смола в растворе ацетона 60.в) резорцинотриметилолфосфиноксидная смола 25нафтолотриметнлолфосфиная смолафурфуролексаметилентетрамин Скорость отверждения смеси рпутем изменения рН смеси (для суказанных в пп. а и в).Для сохранения высокой термостойкости 5...

Номер патента: 1680730

Опубликовано: 30.09.1991

Авторы: Борисенкова, Куличихин, Литвинов, Платэ, Тур

МПК: C08L 23/06, C08L 85/02

Метки: композиция, полимерная

...соотношении нтов, мас.ч.: полибистрифторосфазен 10-30; СВМПЭ остальтабл. озиметрическую бомбу капиллярискозиметра КВПД. После предльного прогрева при 250 С 8 мино вливают рабочую температуру х 15 мин и .измеряют вязкость ава смеси, равную 5,510 Па с.7Соотношение ПЭ:ПФ Отношение ПЭ:Пф Гпз(, и Вязкость Кратность смеси сннвенияаязкости Пэ ,/с ол.м. Вяэкост Мол.м кост 4,4 ф 10 2 10 2 10 2 ф 10 2 10 60,0 60,0 1,3 1061,810 1 ф 10 90,10 4,10. 5 5,10 Г 8 1 10 70:30 4 10 5,010 8 4410 0 6,010 0 6,0 410 0 2210 2 10 Э 1,4 4 1,4 1 О 90; 10 70: 30 70:30 1 10 110 0,193 210 5 к 30 аблиц Разрывная Модуль Юнга прочность Е, МЛа6МПа Саста Относительное удлинение при разрыве Я% 40-45 00 ВМПЭ 4 СВМПЭ + 10% ПФ СВМПЭ + 20% Пф СВМПЭ + 30% Пф 00 4 60 5 и...

Номер патента: 593451

Опубликовано: 27.12.1999

Авторы: Забористов, Кадырова, Кирпичников, Лемаев, Маршева, Михеева, Пахомова

МПК: C08J 3/205, C08L 23/22, C08L 85/02 ...

Метки: бутилкаучука, стабилизации

Способ стабилизации бутилкаучука на стадии водной дегазации при его выделении из полимеризата введением в последний водной суспензии фосфорсодержащего антиоксиданта, отличающийся тем, что, с целью повышения стойкости бутилкаучука к термоокислительной деструкции, в качестве антиоксиданта используют полимерный фосфит формулыгде n = 4 - 5 в количестве 0,3 - 3,0 вес.ч. на 100 вес.ч. каучука.

Номер патента: 551883

Опубликовано: 10.05.2000

Авторы: Лопастейский, Лукасик, Огрель, Субботин, Тужиков, Хардин

МПК: C08K 5/49, C08L 85/02, C08L 9/02 ...

Метки: бутадиеннитрильного, вулканизуемая, каучука, основе, резиновая, смесь

Вулканизуемая резиновая смесь на основе бутадиеннитрильного каучука, включающая серу, каптакс, окись цинка, стеарин, сажу и стабилизатор, отличающаяся тем, что, с целью повышения динамической выносливости, тепло- и светостойкости резин из данной смеси, последняя содержит в качестве стабилизатора поли-(триметиленанилино)фосфин при следующем соотношении компонентов, вес.%:Сера - 0,95 - 0,97Каптакс - 0,54 - 0,56Окись цинка - 3,15 - 3,24Стеарин - 0,95 - 0,97Сажа ДГ-100 - 28,70 - 29,22Поли(триметиленанилино)фосфин - 0,64 - 0,75Бутадиеннитрильный каучук - До 100
