C08F 236/02 — радикал содержит только две углерод-углеродные двойные связи

Номер патента: 76608

Опубликовано: 01.01.1949

Авторы: Добромыслова, Догадкин

МПК: C08F 210/02, C08F 236/02, C08F 236/04 ...

Метки: водной, диеновых, полимеризации, смесей, соединений, соединениями, среде, этиленовыми

...едак икитск 493 По известным способам полимер изацию диолефинов проводят в водной эмульсии в присутствии веществ, способных к таутомерии и изомерии и не содержащих кислорода, способного отщепляться в условиях полимеризации. К числу таких веществ относятся диазосоединения (например, диазоаминобензол), активные формы которых инициируют процесс полимеризации.Предлагается при полимеризации в водной эмульсии как диеновых соединений, так и смесей их с этиленовыми соединениями применять непосредственно различные соли диазония, которые содержат активные формы диазосоединений, являющиеся инициаторами процесса полимеризации этих углеводородов.Процесс полимеризации осуществляется при перемешивании в температурном интервале 40 - 60 С.Предмет из о бр...

Номер патента: 136042

Опубликовано: 01.01.1961

Авторы: Елисеева, Жулин, Кондратьков, Лебедев, Маркичев, Метелкин, Пейзнер, Рахлин, Фермор

МПК: C08F 236/02

Метки: акриловых, дивинила, латексов, основе, синтетических, эфиров

...в том, что, с целью палучеия латексов, пригодных для ка. чественной отделки кожи и кожза.;ентолей, сополимеризацпю указанных компонентов производят в прис;тствин небольшого количества акриловой или метакриловой кислоты.П ример 1. 20 вес. ч. (в г) дивинила, 80 вес. ч, метилакрилата и 3 вес. ч, метакриловой кислоты полимеризуют в водной эмульсии при соотношении фаз 1: 2,5 в присутствии 1,5 вес. ч, некаля, 0,3 вес. ч, персульфата калия и 0,02 вес. ч. трилона Б при 50 до конверсии мономе136042 аи) э, 3 Фров а 9 Ь:100%. После о ончания полимеризации при той же темпе ровавший дивинил и примеси к нему. Проции 16 часов.дивинила, 80 вес. ч. бутилметакрилата и полимеризуют в водной эмульсии при соогвии 2,5 вес. ч. некаля, 0,3 вес. ч,...

Номер патента: 181294

Опубликовано: 01.01.1966

Авторы: Алешин, Громова, Земит, Копылов, Космодемь, Костин, Лазарь, Романова, Троицкий, Цайлингольд, Шихалова, Шушкина

МПК: C08F 2/24, C08F 2/26, C08F 212/08 ...

Метки: дивинил-альфа-метил, каучуков, стирол, ьных

...- 14, С 2 16 - 17, С 1 з 15 - 16, С 4 12 - 13, С 1: 9 - 10, С 1 в 7 - 8, ниже С 1 в и выше Сов 15 - 20.Благодаря такому составу эмульгаторов увеличивается скорость полимеризации и улучшаются условия зернистой коагуляции латекПластичность образцов ка,учукаПластичность стандартныхсмесейОптимальное время вулка низации при 143 С в минСопротивление разрыву вкг/см 2Относительное удлинениев 9 оОстаточное удлинение в %Эластичность по отскоку .Теплообразование по Гудричу через 25 мин в Са) на торцеб) внутри образцаПолимеризацию проводят при 50+ 2 С. Режимная конверсия 60% достигнута за 18 час (реакция на некале длится в среднем 20 - 22 час). В полимеризационном аппарате и на последующих технологических стадиях коагулюма не обнаружено. После...

Номер патента: 204561

Опубликовано: 01.01.1967

Авторы: Воронежский, Гонсовска, Прохорова

МПК: C08C 19/06, C08F 236/02, C08F 8/08 ...

Метки: полимеров, эпоксидированных

...латекс эпоксидируют надуксусной кислотой, причем в каЧВСТВЕ эмульгатора применяют ИОНОГЭННОЕ ПО верхностно-активное веществодибутилнафталинсульфонат натрия. Способ позволяет выделять полимер из латекса методом коагуляции, ионного отложения и желатинирования, что невозможно в случае эпоксидированных полимеров, полученных с применением неионогенных эмульгаторов.П р и м е р. В колбу, снабженную мешалкой,загружают 2,5 кг дивинилстирольного латекса, полученного по холодному рецепту, с сухим остатком 26,2% и при температуре 22 С из капельной воронки небольшими порциями подают 125 г надуксусной кислоты (6250/0 ный раствор) из расчета 10% активного 02на двойные связи в полимере. Одновременно в колбу приливают БО/о-ньтй раствор...

Номер патента: 271018

Опубликовано: 01.01.1970

Авторы: Бейлин, Долгоплоск, Кроль, Тин, Хренникова, Черненко

МПК: C08F 2/06, C08F 236/02

Метки: r-tjlv, каучука, лт«ч1, синтетического, стереорегуляторного

...13 Кв интервале 700 -1000 см - . Содержание 14-иис-звеньев определяют по полосе 740 см - , 1,4-транс-звеньев967 см-, 1,2-звеньев 910 см - ,Температуру стеклования сополимеров определяют на приборе Марея по известной методике.Характеристическую вязкость определяют втолуоле при 30 С в модифицированном вискозиметре Убелоде по известной методике.П р и м е р 1. Сополимеризация бутадиена 1,3 с циклогексадиеном,3 на системе бис-(лкротилникельхлорид) с трихлорацетатом никеля.Загружают, вес. ч.:Бутадиен,3 464Цикл огексадиен,3 76,7(СС 1 СОО) 2 К 2,56Растворитель толуол 1990Формирование комплекса 30 мин при температуре 25 С.Температура полимеризации - 20 С, времяполимеризации - 6 мин,Структура, %: 1,4-иис 94; 1,4-транс 2; 1,2 - 4.Температура...

Номер патента: 282648

Опубликовано: 01.01.1970

Авторы: Гейдаров, Сеидов

МПК: B01J 31/16, C08F 232/02, C08F 236/02, C08F 236/04 ...

Метки: двойными, двумя, дивинилом, изопреномизобретение, используемых, ненасыщенных, относится, процессу, связями, синтезе, содимеризации, углеводородов, циклических, циклопентадиена, этилен-цропиленов

...подают 1,5 г доль изопрепа и 2 г моль дициклопентадиена, Содержимое при перемешивании нагревают до 180 С, затем под давлением азота подают 0,0039 г люль ацетилацетоната никеля, растворенного в бепзоле, а Выход метилтетрагидроиндена, % Конверсия изопрена, %Выход метилтетрагидроиндена по прореагпровавшему изопрену, % П р и м е р 3. Опыт проводят в автоклаве периодического действия на 1 л. В автоклав в токе азота подают 1 г ноль дивинпла и 1,5 г люоль дициклопентадиена. Содержимое при перемешивании нагревают до 150 С. Затем в автоклав под давлением азота подают 0,0028 г моль ацетилацетоната железа в рас творе бензола, а также трифснилфосфпт и Выход фракции от теории, %винилциклогексенвинилбициклогептентетрагидроинденКонверсия дивинила,...

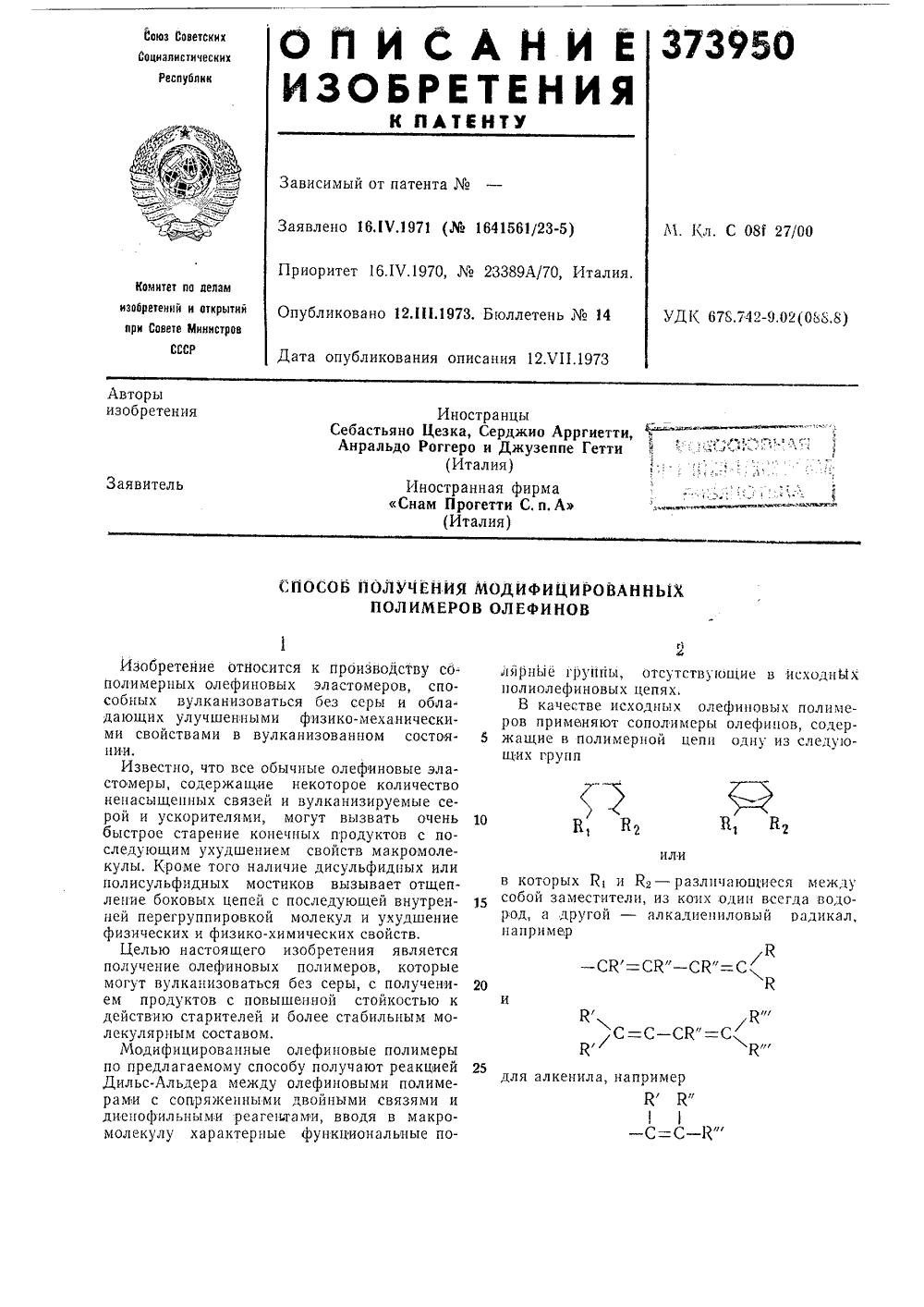

Номер патента: 373950

Опубликовано: 01.01.1973

Авторы: Анральдо, Джузеппе, Иностранцы, Серджио

МПК: C08F 236/02, C08F 8/00

Метки: модифицированных

...эластомер с тем же молярцым весом, что и у исходного полимера, цо с очень пониженным поглощением при 252 ммк. Расчет показывает, как в примере 3, что 83 вес. % термономера прореагировали с системой сопряженных двойных связей. ИК-спектр образца модифицированного полимера обнаруживает очень сильную полосу при 1720 см -(С=С), присущую карбонильной группе диенофила,П ри м е р 5. Берут терполимер, содержащий этилен (60 вес. %), пропилеи (37 вес. %) и 2,3-ди метиленцорборен(3 вес. % ), полученный в соответствии с итальянской заявкой19657 А/70, вязкостью 1,6 дл/г, Ведут реакцию Дильс-Ильдера между терполимером и метилвицилкетоном в толуоле (1,5 л на 11 г полимера) при 50 С в течение 6 час, Так же, как в примере 1, извлекают эластомер,...

Номер патента: 900599

Опубликовано: 15.01.1985

Авторы: Вильнер, Ипполитова, Каткова, Кренцель, Одиноков, Осипова, Стоцкая

МПК: A61K 31/765, A61P 31/12, C08F 22/06 ...

Метки: алленовыми, ангирдида, малеинового, обладающие, противовирусными, свойствами, сополимеры, углеводородами

...моль/л.Соотношения малеиновый ангидрид: алленовый углеводород в смеси варьируют от 1:10 до 10:1. Во всех случаях, независимо от состава реакционной смеси, состав сополнмеров сохраняется эквимолярным, а химическая структура сополимера (соотношение структур п и ш) зависит от условий сополнмеризации и природы заместителя в алленовом углеводороде.Получаемые сополимеры представляют собой белые или слегка кремового цвета аморфные порошки, растворимые в органических полярных растворителях, а также в воде, Молекулярная масса сополимеров лежит в пределах 3500-10000. Данные элементного анализа и ИК-спектры свидетельствуют об образовании чередующихся сополимеров. Структура сополимеров определяется с помощью химических методов,в через 10...

Номер патента: 1044021

Опубликовано: 10.09.1999

Авторы: Джавадов, Доронин, Керимов, Копылов, Космодемьянский

МПК: C08F 2/22, C08F 220/34, C08F 236/02 ...

Метки: латексов

Способ получения латексов путем водноэмульсионной радикальной сополимеризации сопряженных диенов или их смесей с виниловым мономером с диалкиламиноэтиловым эфиром (мет)акриловой кислоты в присутствии тринатрийфосфата, отличающийся тем, что, с целью увеличения скорости процесса, снижения потерь аминоэфирного мономера, повышения предельной конверсии мономеров, тринатрийфосфат и указанный аминоэфир в количестве соответственно 0,25 - 0,45 мас.ч. и 3 - 25 мас.ч. на 100 мас.ч. мономеров вводят в реакционную массу при конверсии мономеров 20 - 45%.
