C08F 212/12 — содержащих алифатический ненасыщенный радикал с разветвленной цепью или алкильный радикал, присоединенный к кольцу

Номер патента: 168884

Опубликовано: 01.01.1965

Авторы: Грачев, Гундер, Лифиц, Пономарева, Попилин, Телегин, Токарева

МПК: C08F 2/02, C08F 212/12, G01T 1/203 ...

Метки: 168884

...люмипесцирующих добавок; этот раствор затем продувают азотом для удаления растворенного в нем кислорода воздуха, после чего ампулы ставят в термостат для полимеризации. Время полимеризации для блоков обьемом до 50 слгт при 160 С составляет б 0 час. После окончания полпмеризации блоки отжигают, чтобы снять внутренние напряжения. Отжиг осуществл яется медленным снижением температуры с различным градиентом скорости, в зависимо сти от объема сцинтилляционного блока. Например, для сцинтиллятора с ф =40 лглг и Ь=40 лглг температуру снижают со скоростью 2 - 2,5 С/час, При 90 - 95"С блоки помещают в водяную баню, нагретую до той ке темпе ратуры, и охлаждают до комнатной температуры. Затем блоки подвергают механической обработке: обточке,...

Номер патента: 231803

Опубликовано: 01.01.1968

Авторы: Баллова, Безбородко, Егорова, Сивогракова

МПК: C08F 2/18, C08F 212/12

Метки: винилароматическихсоединений, полимеров

...проводят 4 час. После образования твердого бисера поднимают температуру до 130 С в течение 1,5 - 2 час ц прц этой температуре ведут процесс еще в течение 3 час. Затем содержимое реактора охлаждают ц прц температуре 20 - 40 С добавляют концентрированную серную кислоту длЯ пеРеведенцн Мо (ОИ) а в РаствоРцмУго форму, Бисер промывают дистиллированной цлц обессоленной водой ц сушат.Выход готового продукта 98 - 99%. 30 35 40 45 4 Свойства получаемого поливинилтолуола:П р и м е р 2 (контрольный) а), Предварительная полимеризация винилтолуола.Форполимер готовят аналогично примеру 1, б). Полимеризация форполимера винилтолуола суспензионным методом. Рецептура загрузки, вес. ч, (кг):форполимер 92,5 (18,5)винилтолуоч 7,5 1,5перекись...

Номер патента: 308021

Опубликовано: 01.01.1971

Авторы: Авдюнина, Ильинский, Коршак, Ласкорин, Лейкин, Поздн, Семений, Смирнов, Филиппов

МПК: C08F 212/12

Метки: ионита, селективного

...повиты в значительно большей степени сорбирующие крупныеионы, особенно тяжелых металлов. Оптимальный размер пор для сорбции тяжелых металлов дает макропористый полистирол с 20%15 ДВБ, полученный в присутствии 80% октана.П р и м е р 1, К 0,15 г аминополистирола вС - -форме (СОЕ 7,4 лтг зкв г) приливают1,2,11 л тетраметилолфосфоний гидроокиси(ТМФГ), 12 л 1 л Н 20 и 0,5 мл концснтрирован 20 ной НС 1 и выдерживают при00 С 10 час.Смолу промывают водой, экстрагирук 1 т ацетоном, сушат над Р 20 под вакуумом при 60 С,Содержание фосфора 6,8 - 6,9 Ъ.Пример 2. 1,2 лтл ТМФГ, 0,5 л 1 л концентрп 25 рованной НС 1 и 12 л 1 л 60%-ного водного раствора СНьОН добавляют к 0,15 г аминополнстирола в С - -форме (СОЕ 7,4 л 1 г экв г). Обработку ведут по...

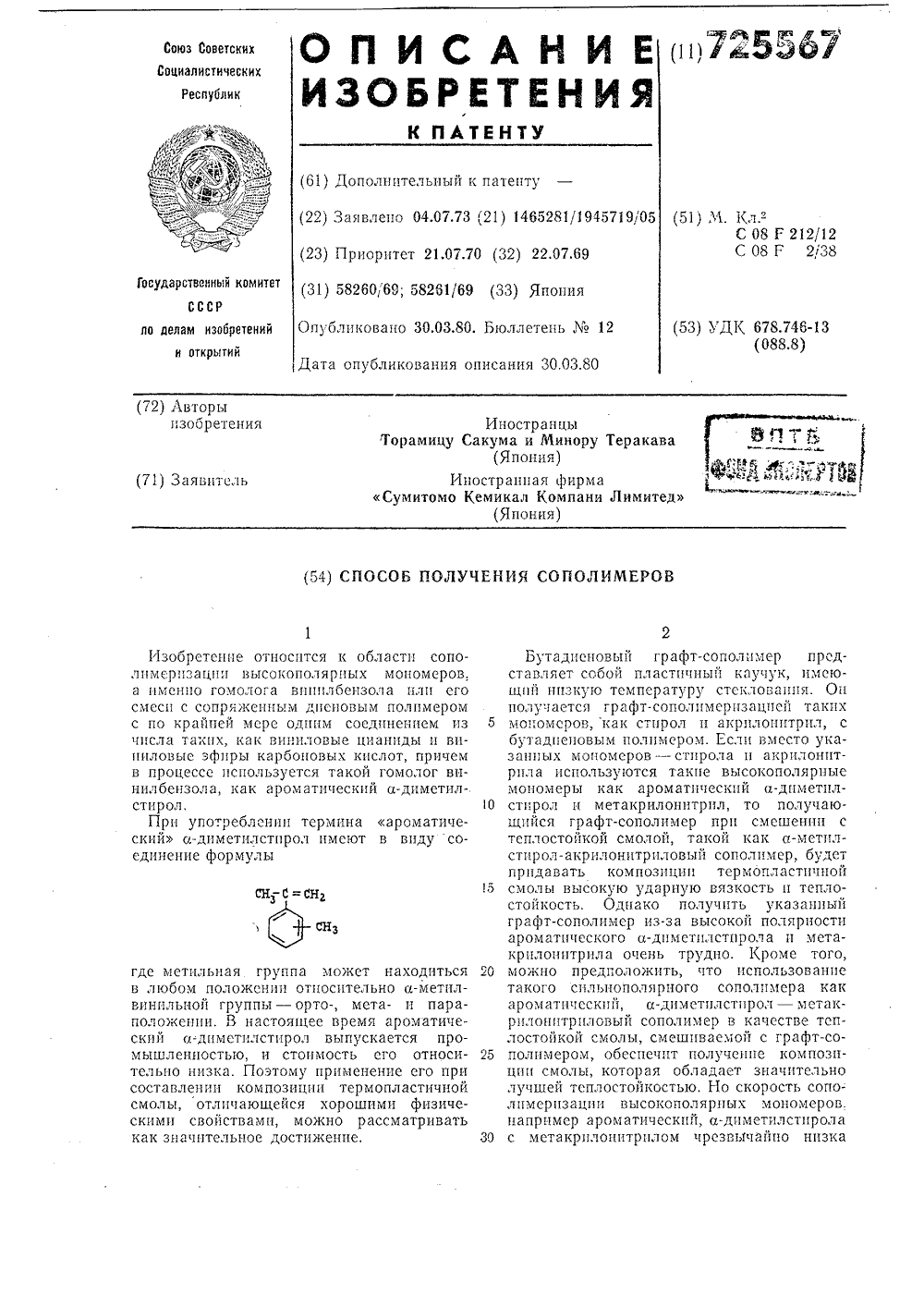

Номер патента: 725567

Опубликовано: 30.03.1980

Авторы: Минору, Торамицу

МПК: C08F 212/12

Метки: сополимеров

...калия, 0,02 части серной кислоты и в качестве регулятора полимеризации 0,5 частей бутилового эфира уксусной кислоты. Приготовленную смесь (рН=4) подвергают эмульсионной полиме ризации при 77 С в течение 8 ч, давая при этом эмульсию смолы (в дальнейшем соответствует обозначению пример 2) характеристическая вязкость 0,78; конверсия 98%. 55В реактор помещают 30 частей метакрилонитрила, 70 частей диметилированного стирола, 1 часть алкилцафталицсульфоната натрия, 2 части лаурилбензолсульфоната натрия, 250 частей воды, 0,5 частей пер пиросернокислого калия, 0,02 части серной кислоты и в качестве регулятора полимеризации 0,2 части смешанного третичного мсркаптаъа. Приготовлсиную смесь (рН=4) подвергают эмульсионной полимеризации 65 9в...

Номер патента: 876650

Опубликовано: 30.10.1981

Авторы: Андреев, Лукьяшина, Сазанов, Соловская

МПК: C08F 212/12

Метки: алкилакрилатами, качестве, морозостойкого, пара-н-алкилстиролов, прозрачного, сополимеры, термои

...обнаружено То же 385 30 БА + + 70 Гп 80 ГсСт + + 20 БА 40 50 ГсСт +20 415 ость сохраняется.60 обладаюйрх высокой тстабильностью,В каче мостабильности приве 50-ной потере в вес определенных методом 65 была определена и те рмо-и морозотве критерия тер ены данные ополимеров, ТГА, которым мостабильность П р и м е р 6. В условиях примера 1 получают.сополимер формулы ЮЯ 21 4 Н 9 иэ 4,3 г И-децилстирола (Д = СО Н 2, 0,7 г БА В= СдН п.б, Выход 82;) (: 1,43 д луоле); температура размя ри охлаждении до -78 С эластично Изучение свойств полученных сополимеров выявило, что все они обладают бесцветностью и высокой оптической прозрачностью. Поэтому в таблице приведены только данные о прозрачных растворимых материалах,-47,5"С; температура начала...

Номер патента: 1804000

Опубликовано: 19.06.1995

Авторы: Жукова, Полякова, Соловьев, Щепалина

МПК: B01J 20/30, C08F 2/44, C08F 212/12 ...

Метки: высокопористого, полимерного, сорбента

...методом в присутствии катализатора. В качестве суспензионной среды используют крахмальный раствор, в качестве модифицирующих растворителей - толуол и бензин БР.Удельная поверхность этих образцов 200 - 600 м/г, насыпная масса 0,35 - 0,4 гУсм. Однако эти сорбенты обладают недостаточной объемной сорбционной емкостью ма.а.млаяллььлядгпдд аа . уййоудуЪй Формула изобретенияСПОСОБ ПОЛУЧЕНИЯ ВЫСОКОПОРИСТОГО ПОЛИМЕРНОГО СОРБЕНТА сополимеризацией дивинилбензола, этилстирола, глицидилметакрилата в присутствии модифицирующего .растворителя и катализатора, отличающийся тем, что, с целью повышения сорбционного раствора крахмала, затем прибавляют полимеризационную смесь, состоящую из 4,58 г глицидилметакрилата, 100 г технического раствора...

Номер патента: 1642748

Опубликовано: 10.09.1996

Авторы: Андреев, Асиновская, Горюнова, Гущина, Захаров, Лукьяшина, Сазанов, Серегина, Смирнова, Соловская

МПК: C08F 212/12, C09J 125/16

Метки: качестве, клеящего, прозрачного, сополимеры, сшитые

Сшитые сополимеры общей формулыгде R1 алкильный остаток с н=C6-н=C10;R2-CH3 при R3 CH2-CH2-, -CH2-CH2-O-CH2-CH-2-,R2 H при R3n 98,2 99,7 мас.m 0,3 1,8 маc.в качестве прозрачного клеящего материала.
