Булатов

Номер патента: 1032149

Опубликовано: 30.07.1983

Авторы: Булатов, Миллер, Надымов, Пецка

МПК: E04G 23/00

Метки: доменной, печи, реконструкции, ремонта

...устойчивость оболочки кожуха. Устойчивость стоек обеспечивается вертикальны. ми связями по ним 2. Однако установка распределительных ребер и колец жесткости сложна в изготовлении и монтаже, Кроме того, после каждой замены кожуха ребра и кольца жесткости подлежат демонтажу с зачисткой мест сварки наждачным кругом заподлицо с основным металлом, что ведет к увеличению объема, удлинению срока проведения работ и ухудшает качество металла. Опорную систе 5 10 15 20 25 30 35 40 му можно монтировать только в остановочный период., Цель изобретения - уменьшение объе.ма работ по установке опорной системы исокращение сроков проведения работ пореконструкции и ремонту доменной печи.Поставленная цель достигается тем, чтосогласно способу...

Номер патента: 1025870

Опубликовано: 30.06.1983

Авторы: Ахрименко, Булатов, Куксов, Лимановский, Лышко, Уханов, Шамина

МПК: E21B 33/138

Метки: буферная, жидкость

...вязкость бурового расз вора, буферной жидкости и их смесей определяют при различных температурах с пОмОщью вибрационного вискозиметра ВВН-З, а время загустевания тампэнажных растворов и их смесей с буфер Ной ЖИДКОСТЬЮ С ПОМОЩЬЮ КОНСИСТС метра КЦ-З., В табл. 1 приведено изменение пластической вязкости буфбрной жидкости и ве смесей с буровым раствором в зави-, симости от концентраций НТфК при 23 и 160 дС; в табл. 2 - зависимость вязкости, буферной жидкости, минерализовав. ного бурового раствора и их смесей от температуры (минерализация бурового раствора 300 гlл); в табл. 3 - влияние буферной жидкости на время загустевания тампонажных растворов при 175 ОС.+0,5% НТфК 30 30 смесибуферная жидкость:буровой раствор 1: 9 38 23 26 40...

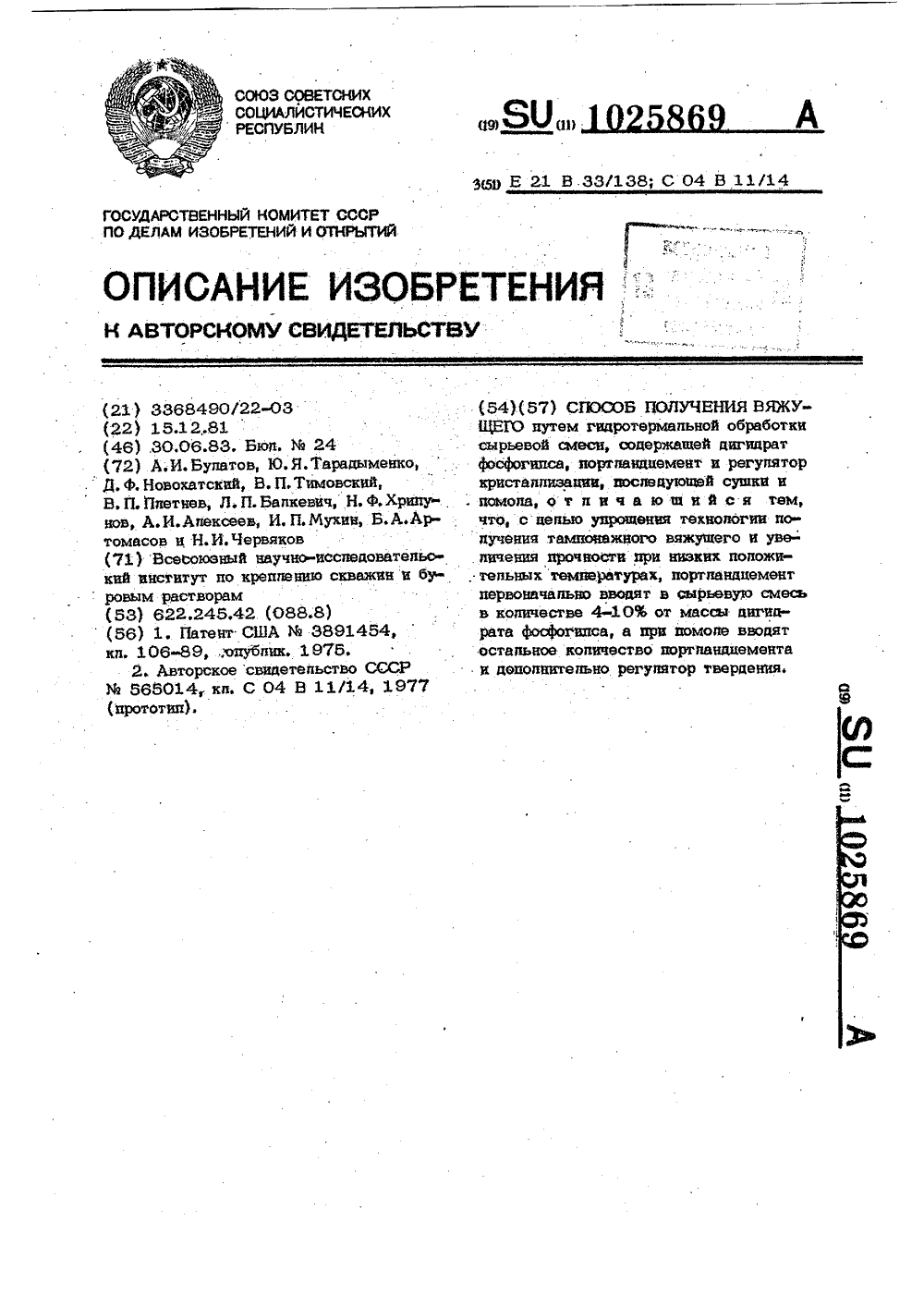

Номер патента: 1025869

Опубликовано: 30.06.1983

Авторы: Алексеев, Артомасов, Балкевич, Булатов, Мухин, Новохатский, Плетнев, Тарадыменко, Тимовский, Хрипунов, Червяков

МПК: E21B 33/138

Метки: вяжущего

...портпандцемент и регупятор криотаппизации, поспедующей сушки и помо-.на, портпаидцемент первоначапьйО вводятв сырьевую смесь в количестве 4-10%от массы аигидрата фосфогипса, а.припомоне вводят остапьное копичество портнанацемента и аопопнитепьно регупятортвераения.Способ осущвствпяется спеаующимобразом,Часть цемента (цо 10% от массифосфогипса) ввоаят во время приготовпвния исходной пупьры, которая поступаетв реактор и в присутствии регуняторовкристаллизации подвергается гидробаротермапьнОй обработке, В процессе последней двуводный гипс переходит вЙ-форму полуводного гипса и смешивавтм с продуктамн гидратации портпаидцемвнта. Далее попученное вяжущее обезвоживается в вакуум-прессе, высушивается и смешивается при помоне с остальным...

Номер патента: 1024843

Опубликовано: 23.06.1983

Авторы: Булатов, Масова

МПК: G01P 3/46

Метки: асинхронного, измеритель, скольжения, электромотора

...делительчастоты, таймерное устройство и блокзадержки и автоматического сброса, аизмерительный прибор выполнен в видедвух цепочек из последовательно соединенных вычитателя, дешифратора идекадного индикатора, причем выходпервого формирователя импульсов черезпервый управляЕмый буферный. каскад иделитель частоты подключен к входутаймерножустройства, второй вход ксторого соединен с вторым входом де,лителя частоты, с входом блока подготовки и управления, с выходом бло- .ка задержки и автоМатического сброса и с вхбдом установки вычитателей,а выход - с первым входом блока задержки и автоматического сброса, вто.Рой вход которого подключен к выходувторого формирователя импульсов и ин-"формационному входу второго управляемого буферного каскада,...

Номер патента: 1021765

Опубликовано: 07.06.1983

Авторы: Алексеев, Артомасов, Балкевич, Булатов, Мухин, Новохатский, Плетнев, Тарадыменко, Тимовский, Хрипунов, Червяков

МПК: E21B 33/138

Метки: смесь, тампонажная

...добавки - клеточные оболочки микроорганизмов производства Фермен. 21765толизата при следующем соотношениикомпонентов, мас.3:0 -Полугидрат сульФата кальция 60,0-80905 Портландцемент 19,0-39,95Клеточные оболочкимикроорганизмовпроизводства Ферментолизата 0,05-1,0в -Полугидрат сульфата кальция получают гидротермальной обработкойдигидрата Фосфогипса, являющегося отходом химической промышленности, при. повышенных температуре и давлении в5 присутствии регулятора кристаллизации Ж"полугидрата, например карбО"метилцеллюлозы, в количестве 0,01"0,33 от массы Фосфогипса.Клеточные оболочки микроорганиз 20 мов являются побочным продуктом про"изводства Ферментолизата, получаемого в процессе переработки кормовых дрожжей, обработанных ферментными...

Номер патента: 1021695

Опубликовано: 07.06.1983

Авторы: Булатов, Горский, Демин, Леонов, Лосев, Нестеров

МПК: E02B 7/06

Метки: грунтовая, плотина

...допустимых, то выполняют систему встречных швов 2, пересекающихся на откосах и гребне плотины, а также швы 3, расчленяющие тело плотины на еще меньшие блоки. При этом выполнение швов 2 и 3 может производиться выборочно, например, в зоне наибольших деформаций тела плотины или в верховом клине плотины.Полости швов 1, 2 и 3 заполнены несвязным грунтом 4, например .песком, и со стороны верхового откоса снабжены экраном 5 из малопроницаемого материала (глина, полимерные пленки и т. п.). Со стороны низового откоса в полости выполнен дренирующий слой 6, например, из гравия, подобранный по типу обратного фильтра. По подошве плотины под ее низовым клином уложен дренажный тюфяк 7 соединенный с дренажной призмой 8,При деформациях удлинения...

Номер патента: 1021361

Опубликовано: 07.06.1983

Авторы: Булатов, Зволинский, Нежный, Савин, Юзбашев

МПК: A01B 49/02

Метки: комбинированная, почвообрабатывающая

...рыхлительные лапы, фрезерный барабан и прикатывающий каток 12.Цель изобретения - повышение качества обработки почвы.Цель достигается тем, что фрезерный барабан расположен между рядами лап, а каток выполнен в виде поочередно установленных на оси секций клинчатой и зубчатой формы, причем зубчатые секции размещены за стойками лап заднего ряда, при этом ширина захвата секций катка зубчатой формы больше ширины захвата лапы.На чертеже изображена комбинированная почвообрабатывающая машина, вид сверху,Комбинированная почвообрабатывающая машина включает раму 1, опорные колеса 2, механизм привода 3, фрезерный барабан 4, рыхлительные лапы 5, прикатывающий каток 6, выполненный в виде поочередно установленных на оси секций зубчатой 7 и...

Номер патента: 1016539

Опубликовано: 07.05.1983

Авторы: Булатов, Волков, Замосковцева, Садыков, Цыгалов

МПК: E21F 15/00

Метки: выработанного, закладки, пространства

...большого его угла естественногооткоса нагнетаемый в массив растворпротекает в незаполненные пустоты и неравномерно распределяется в закладочном массиве, Это приводит к повышенному расходу вяжущего.Цель изобретения - снижение расходавяжущего эа счет более равномерногораспределения твердеющего раствора взакладочном массиве,Эта цель достигается тем, что согласно способу закладки выработанногопространства, включающему подачу в выработанное пространство сьптучего закладочного ма териала, установку инъекторов в сыпучем закладочном массиве инагнетание по ним в закладочный массивтвердеющего раствора, после подачи ввыработанное пространство сыпучего закладочного материала туда же подаютлитую твердеющую смесь до полного заполнения...

Номер патента: 1015932

Опубликовано: 07.05.1983

Авторы: Булатов, Гончаров, Горяйнов, Михайленко, Никитченко, Проселков

МПК: B07B 1/42

Метки: бурового, вибросито, раствора

...полотно, укрепленное на раме 2 .Недостатком известного вибросита является неэффективность его иэ-за кратковременного контакта просеиваегых частиц утяжелителя и выбуренной породы с очистной сеткой.Цель изобретения - повышение эффективности процесса просеивания за счет использования вертикальных и горизонтальных воэмущаюцих сил.Указанная цель достигается тем, что в вибросите для бурового раствора, включающем раму, вибратор с подпружиненными дебалансами и просеивающее полотно,фукрепленное на раме, де-З 5 балансы установлены относительно друг друга со смещением на угол от О до 90 е.На фиг.1 изображено внбросито, общий видг на фиг.2 - вибратор со 40 смещенными дебалансами.Вибросито содержит наклонную раму 1, вибратор 2 с подпружиненными...

Номер патента: 1011855

Опубликовано: 15.04.1983

Авторы: Ахрименко, Баранник, Булатов, Куксов, Мироненко, Уханов

МПК: E21B 33/138

Метки: буферной, жидкости, порошкообразная, приготовления, смесь

...цель достигается тем,что порошкообразная смесь для пригоГ0,5-1,5 Испытания предлагаемой смеси проз водят в лабораторных условиях. Буферные жидкости готовят растворениемпорошка в воде при перемешивании втечение 1 ч.В табл. 1 приведены сравнительные 40 данные по свойствам буферных жидкостей, приготовленных из предлагаемогопорошкообразного материала и прототипа. 1855товления буферной жидкости, содержащая структурообразователь, кальцинированную соду и карбоксиметилцеллюлозу, в качестве структурообразо 5 вателя содержит отход пентозного кислотного гидролиза подсолнечной лузгии/или кукурузных кочерыжек, и/илихлопковой шелухи при следующем соотношении ингредиентов, мас.:Кальцинированнаясода 9-18КарбоксиметилцеллюлозаОтход пентозногокислотного...

Номер патента: 1010253

Опубликовано: 07.04.1983

Авторы: Антонов, Бахтина, Булатов, Головачев, Егоров, Куксов, Левшин, Новохатский, Паринов, Сидоренко, Сонин, Целуйко, Шандин

МПК: E21B 33/138

Метки: высокотемпературных, материал, скважин, тампонажный, цементирования

...асбестового производства, регламентируемые ТУ 21-22- 13-78 и ТУ 023-04-1-75,Тампонажная смесь готовится путем введения минерального волокна в тампонажный цемент (в процессе его изготовления или уже в готовый продукт) с последукщим совместньм пере" мешиванием сухой смеси. Возможно введение коротковолокнистого асбеста непосредственно в жидкость затворения или в тампонажный раствор.П р и.м е р , Тампонажный материал состоит из 96,9 тампонажного цемента на шлаковой основе ШПЦС"200, 3 ХА и 0,2 пластификатора СДБ. К тампонажнойу материалу добавляли 40 жидкости. Растекаемость тампонажного раствора по конусу АзНИИ 19 см, водоотстой через 2 ч составил 0,8, Прочность при изгибе/сжатии тампонаж; ного камня иэ этого раствора после суточного...

Номер патента: 1008867

Опубликовано: 30.03.1983

Авторы: Булатов, Каганов, Шитов

МПК: H02M 7/217

Метки: переменного, постоянное

...ностью управляемыми и введены дванеуправляемых вейтиля, аноды которых соединены с общими точкамивторичных. обмоток, а катоды. - между собой и с анодами коммутирую щих вентилейНа фиг. 1 .представлена электрическая схема преобразователя; нафиг. 2 - диаграммы, поясняющиеего рабЬту.Преобразователь собран на основедвойной трехфазной схемы с уравнительным реактором, содержащей трехфазный трансформатор 1, уравнительный реактор 2 и шесть основных уп равляемых вентилей. 3 - 8. Один выходной вывод 9 образован среднейточкой уравнительного реактора 2,а другой выходной вывод 10 - объединенными катодами основных управляемых вентилей 3 - 8;Коммутационный узел 11 содержит.конденсатор 12 и две цепочки коммутирующих управляемых вентилей 13,14.и 15,16....

Номер патента: 1008406

Опубликовано: 30.03.1983

Авторы: Булатов, Гиреев

МПК: E21B 19/14

Метки: скважинных, труб, укладки

...ее из вертикального положения в горизон 5 1 О 15 20 25 ЗО 35 4 О 45 50 55 тальное. Лоток 10 одним концом шарнирно соединен с задней тележкой 6. На свободном конце лотка 10 на оси с возможностью свободного вращения установлены ролики: два концевых 11, которые выходят за прелелы ширины тележки 6 на уровень ребер 9 отклонителя 8 и накатываются при лвижении тележки 6 на наклонные кромки ребер 9, поворачивая при этом лоток 1 О, и один средний направляющий 12, на который ложится и прокатывается по нему труба, опускаемая в положение, близкое к горизонтальному. Свободный конец лотка выполнен в форме ушек, которые опираются на полпружиненные зацепы 13, предназначенные для сцепления тележек 5 и 6 между собой. Монорельс 3 на шарнирном конце...

Номер патента: 1007852

Опубликовано: 30.03.1983

Авторы: Булатов, Сунгатуллин

МПК: B23B 39/22

Метки: автомат, отверстий, поперечных, сверления

...золотник 22, с которым взаимодействует посредством рычага 23 и пружины 24, Реверсивный золотник 22 трубопроводами связан с исполнительным органом пневмоцилиндром 25, корпус которого шарнирно укреплен на станине 1, а шток 26 шарнирно соединен с подвижным столом 9. Для управления работой пневмоцилиндров 14, 16, 25 предусмотрены пневмораспределители (не показаны).Сверлильные головки 7 соединены посредством рычагов 27 с траверсой 28, совмещенной с поршнем 29 пневмогидроцилиндра 30.Для управления работой последнего служит электромагнитный распределитель 31.Для регулирования скорости перемещения сверлильных головок 7 имеется дроссель 32.Для быстрого вывода сверл из обработанных отверстий предназначен обратный кла пан 33. Для ограничения...

Номер патента: 1006580

Опубликовано: 23.03.1983

Авторы: Беляков, Булатов, Воробьев, Горский, Демин, Леонов, Лосев, Николаев, Телешев

МПК: E02B 7/06

Метки: грунтовая, плотина

...один другому установленывертикальные элементы, которые снабженыпротивофильтрационным уплотнением ив которых заанкерены армирующие элементы.На фиг. 1 показан створ плотины, продольный разрез; на фиг, 2 - плотина, поперечный разрез; на фиг. 3 - часть плотины, в плане; на фиг. 4 - плотина с ядром, поперечный разрез; на фиг. 5 - анкерное устройство; на фиг. 6 - заделкаанкера в мелкозернистом грунте; на фиг. 7 -устройство для предварительного напряжения листовой арматуры; на фиг. 8 - шов,вертикальный разрез; на фиг. 9 и 10варианты выполнения шва между массивами,Тело грунтовой плотины 1 разрезано поперечными 2 и продольными 3 швами наотдельные массивы, размеры которых устанавливаются в зависимости от конкретныхусловий района...

Номер патента: 1006468

Опубликовано: 23.03.1983

Авторы: Булатов, Залюбовский, Луковников, Мосин, Рогожина, Рябоконь

МПК: C09K 7/00

Метки: буровых, приготовления, растворов, утяжелителя

...м /г)и дробленная баритовая руда Войшорс-,кого месторождения. Образцы магнетитового и баритового утяжелителейизготовили путем помола в шаровоймельнице МЕЛ конструкции Гипроцемента при различном времени пребывания в ней материала. Удельную поверхность замеряли методом воздухопроницаемости на приборе ПСХ.физико-химические показателиполученных образцов приведены втабл,1.П р и м е р 2. С целью оценкивлияния измельчения утяжелителя( в сравнении с баритом) на структурно-реологические показатели буровогораствора, исходный буровой растворсостава; КМЦ/600 0,35 вес.Ъ;окзил 0,5 вес.З; глина бентонитоваясаригюхская 3 об.Ъ, вода остальное,Утяжеляли баритом и магнетитом различной дисперсности в количествах 10,20 об. и более до достижения максимальных...

Номер патента: 998774

Опубликовано: 23.02.1983

Авторы: Беркович, Булатов, Наумов, Пиленков

МПК: E21F 15/08

Метки: выработанного, закладки, залежи, крутопадающей, нисходящем, порядке, пространства, разработке, рудной

...ведения горных работ.Эта цель достигается з.ем, что согласно способу закладки выработанного пространства, включающему подачу закладочной смеси в камеру на гибкое перекрытие, опускание гибкого перекрытия вслед за продвижением очистного забоя при отработке нижележащего слоя,в камеру подают закладочную смесь и после опускания с помощью системы тросов гибкого перекрытия вместе с нижней частью закладочного массива на почву отработанного слоя оставшуюся часть закладки опускают путем нагнетания воды, после чего производят дрейаж воды из закладочного массива.На фиг. 1 показана схема закладки камеры; на фиг. 2 - разрез А-А на фиг. 1.Предлагаемый способ реализуют следующим образом.После отработки очередного слоя 1 .гибкое перекрытие 2 вместе...

Номер патента: 998729

Опубликовано: 23.02.1983

Авторы: Булатов, Винярский, Корабельников, Левченко, Лигоцкий, Пришляк, Терлецкий

МПК: E21B 29/00

Метки: струйная, труборезка

...5. На внутренней поверхности зева 3 крюка 2 в углублении 6 расположено зажимное устройство, выпол 998729ненное в виде клинового сегмента 7 б упругим элементом 8, На поверхности клинового сегмента 7, обращенной в сторону отрезаемой трубы, выполнены насечки 9,В корпусе механизма 4 резания .выполнены радиальные каналы 10, осна- . щенные насадками 5, расположенными в одной плоскости и ориентйрованными в сторону отрезаемой трубы. Расстояние между насадками 5 выбирается с :учетом получения сплошной линии резания, равной по длине диаметру от" . реэаемой трубы. Для прокачивания бурового раствора при спуске труборезки в скважину служит клапан 11. Закрытие клапана 11 осуществляет шар 12.Труборезка работает следующим.об" разом,Собранная...

Номер патента: 997840

Опубликовано: 23.02.1983

Авторы: Бартко, Булатов, Галимов, Горяйнов, Никитченко, Резниченко

МПК: B07B 1/40

Метки: вибросито

...угла поворота частей производят ограничителем 7 путем установки его в отверстия 18 на подвижной части дебаланса. Шаг смещения отверстий выполнен в соответствии с изменением частот вращения на шкиве 19.Дебалансы закрыты кожухом 20, в нижней части которого находится масло, а вверху люк 2 для перестановки и регулирования поворота частей дебаланса.Вибросито работает следующим образом. Вращение вала электродвигателя ременной передачей передается на шкив 19, который вращает приводной вал 14. Дебаланс в начальный период вращения представляет собой маховик, поэтому на привод его масса не влияет, но эксцентричность установки вала 14 вызывает колебания виброрамы. Колебания эти по амплитуде 10 1 5 20 25 30 35 40 45 50 55 небольшие и являются...

Номер патента: 997202

Опубликовано: 15.02.1983

Авторы: Булатов, Буриков, Шитов

МПК: H02M 7/155

Метки: переменного, постоянное

...К выводам переменного тока мостов 3 и 4 подключенывыводы конденсаторов 13 и 14. Нагрузка 15 подключена к выводам постоянного тока трехфазного тиристорного моста 1На фиг. 2 обозначены фазы А, В, С,питающей сети:,. напряжение О на нагрузке 15; напряжение Ос на конденсаторе 13; токконденсатора 13;ток цо фазы А. 50 60 Формула изобретения Преобразователь переменного напря 65 жения в постоянное, содержащий трехУстройство работает следующим образом.Пусть проводят ток два несмежных тиристора трехфазного моста 1, и при этом к нагрузке 15 приложено линейное напряжение питающей сети.Пусть далее конденсатор 13 заряжен до напряжения. положительной полярности, превышающего по величине амплитуду линейного напряжения сети, а напряжение на...

Номер патента: 995383

Опубликовано: 07.02.1983

Авторы: Булатов, Эстрин

МПК: H04R 1/00

Метки: держатель, микрофона

...причем зазор между торцовыми поверхностями цилиндра и внутренней поверхностью оболочки составляет 0,01-0,.05 диаметра сферической оболочкиНа чертеже изображен предлагаемый держатель микрофона.В сферической оболочке 1 из двух соединенных полусфер установлен по-" лый цилиндр из упругого материала 2, соединенный с оболочкой в месте стыа полусфер 3, прич м, между тснщовой поверхностью цилиндра 4 и,внутренней поверхностью оболочки 5 предусмотрен зазор 6, связывающий объемы 7 и 8 внутри сферической оболочки.Введение полого цилиндра иэ упругого материала в сферическую оболочку ограничивает горизонтальное смещение оболочки в момент установки микрофона в держателе, в результате чего предотвращается западание краев отверстия держателя,...

Номер патента: 994068

Опубликовано: 07.02.1983

Авторы: Булатов, Бутковский, Гарбер, Козлов, Окунев, Рожанский, Слоним, Ткачук, Третьяков, Хасанов, Шаравин

МПК: B21B 37/32

Метки: валка, прокатного, профилем, стана, тепловым

...по длине бочки валка 4, а вторая секция 17 - с измерительными блоками регуляторов 5 и 6, управляющими994068 20 25 30 Формула изобретения 7температурой краев бочки валков, атакже задатчик 18 несимметричноготеплового профиля, включающий резистор 19 с подвижным контактом 20, связанный через разделительные диодь 1 21 с измерительными блоками регуляторов 5, 7 расхода охладителя крайних зон.Управление тепловым профилем валков по предлагаемому изобретению осу ществляется следующим образом.При прокатке полосы датчики 1-3температуры измеряют температуру всередине и у краев бочки валков. Одновременно оператор контролирует плоскостность полосы.В начале прокатки первого рулона новой партии металла оператор, не переходя на автоматическое...

Номер патента: 992415

Опубликовано: 30.01.1983

Авторы: Булатов, Дмитриев

МПК: B66F 5/04

Метки: гидравлический, домкрат, передвижной

...Грузовая траверса 1 О имеет направляющий узел, содержащий вертикальные цилиндрические стойки 18, прикрепленные нижними концами к опорному основанию 14, а также прикрепленные верхними концами к грузовой траверсе 10, и установленные с возможностью вертикального перемещения в цилиндрических стойках 18 упорные стержни 19, при этом силовой гидроцилиндр 7 расположен между цилиндрическими стойками 18 для упорных стержней 19. Грузовая траверса 10 снабжена также стопорными узлами. Каждый стопорный узел грузовой траверсы содержит выполненные на каждом упорном стержне 19 кольцевые пазы в, расположенные вдоль последнего друг над другом с одинаковым шагом, а также два двуплечих изогнутых рычага 20 с установленными с возможностью поворота на одних...

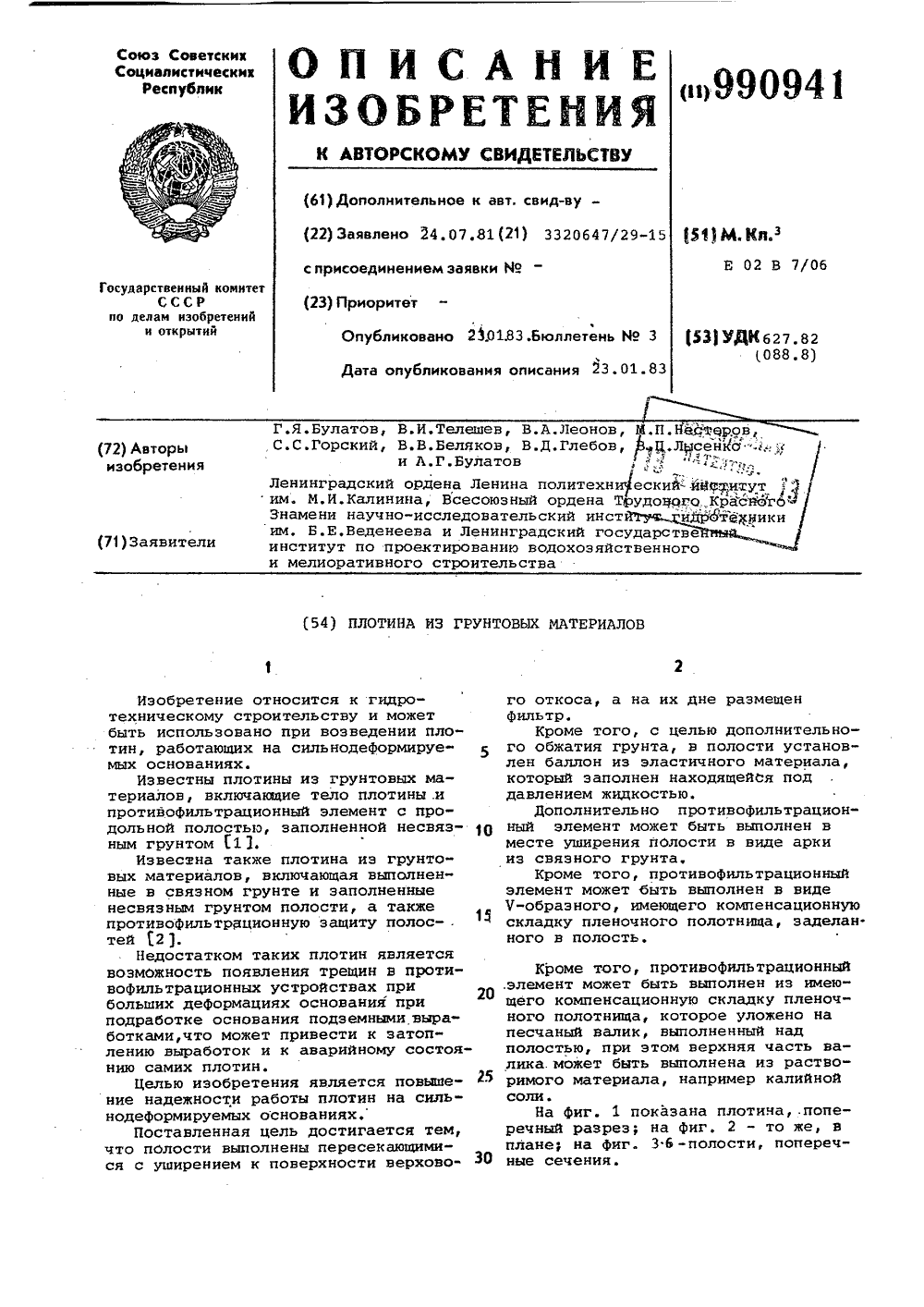

Номер патента: 990941

Опубликовано: 23.01.1983

Авторы: Беляков, Булатов, Глебов, Горский, Леонов, Лысенко, Нестеров, Телешев

МПК: E02B 7/06

Метки: грунтовых, плотина

...матер.;ала.для устранения возможности проникания в трещины несвязного грунта полости на дне ее выполнен фильтр из грунтовых 7 или негрунтоных 8 материалов. При необходимости отвод профильтронавшихся нод может быть 30 осуществлен посредством дренажной трубы 9, которая сообщена с нижним бьефом плотины.Герметичность шва и дополнительное обжатие связного грунта плотины может быть обеспечены баллонами 10 из эластичного материала, которые заполнены подаваемой под давлением через трубу 11 жидкостью. Экономия несвязного грунта валиков 4 осуще ствляется путем их ограждения бездонными ящиками или дамбочками 12 обвалования из местных грунтов.Шаг и глубина полостей определяются расчетом из условия, при котором 45 возникновение трещин в...

Номер патента: 988964

Опубликовано: 15.01.1983

Автор: Булатов

МПК: E02B 7/06

Метки: защиты, плотины, потоком, разрушения, фильтрационным, ядра

...экономический эффект,Известно, что аварии гидротехницеских сооружений наносят большойущерб экономике страны не толькоразрушением больших материальных цен.ностей, а также гибелью людей и лишением электроэнергии целых промыш-.ленных районов и поэтому совершенствование конструкций плотин с цельюповышения их надежности в эксплуатации представляет несомненную полезность для научно-технического потенциала страны. например из материала ядра, из мелкозернистого песка, из полиэтиленаили из стеклоткани,На Фиг, 1 изображена плотина сустройством для защиты ядра, аксонометрия; на фиг, 2 - устройство, вслучае выполнения барьеров из песка,поперечное сечение на Фиг. 3 - тоже, в случае выполнения барьеров изполиэтилена или стеклоткани. 10Низовая...

Номер патента: 988852

Опубликовано: 15.01.1983

Авторы: Булатов, Залюбовский, Рябоконь, Чотий, Шандин

МПК: C09K 7/02

Метки: буровой, раствор, утяжеленный

...утяжеленного буро-. вого раствора с высокими эксплуатационными характеристиками.Выбор оптимальных ингредиентов утяжеленного бурового раствора определяется из данных табл.4. 9888 1 О Табли ца 1 Образцовбуровых растворов, утяжеленных баритогематитовой рудой и ге- матитом Утяжеляющая способность,гСсм Динамическое напряжение сдвигового Пластическая вязкость раствора,мПа с Условнаявязкястьрастворра,Т,с Статическоенапряжениесдвигараствора,СНС/1/1 О дПа раствора,70, дПа Барито-гематитовая руда 165 42,5 81/144 2,50 54/84 2,51 Гематит 126 19/56 40,0 40/89 33,0 2,57 34 1 О/40 2,54 30,0 Понизительводоотдачи 0,3-05Понизительвязкости 0,3-0 5Вода Остальное 3Барито-гематитовая руда Орлиногорского месторождения имеет следуюший компонентный состав,Ф510...

Номер патента: 693804

Опубликовано: 30.12.1982

Авторы: Булатов, Долженко, Колобердян

МПК: G01N 23/20

Метки: дифрактометра, криостат, рентгеновского

...рабочую камеру с окном для пропускания рентгеновских лучей, держатель образца, соединенный посредством блока теплоизолирующих опор с основанием корпуса криостата, рабочая камера выполнена цельнометаллической из материала прозрачного для рентгеновских лучей, например бериллйя, а окно -.в виде радиальной проточки с углом раствора не менее 180 ф на ее цилиндрической поверхности.На чертеже изображен предлагаемый криостат, общий вид.Криостат состоит иэ вакуумного корпуса 1 с окном, закрытым .бериллиевой Фольгой 0,05 мм, которая уплотняется резиновыми прокладками, основания 2, закрепленного через юстировочное устройство 3 со столом 4 гониометра дифрактометра, теплообменника 5, к нижней части которого припаяна рабочая камера б,...

Номер патента: 983177

Опубликовано: 23.12.1982

Авторы: Беляков, Булатов, Горский, Демин, Леонов, Малахов, Телешев

МПК: E02B 7/06

Метки: грунтовая, плотина, подрабатываемой, территории

...свайных рядов. Для повышения противофиль 1 рационной надежности свайного ряда на поверхностях свай выполнены продольные ребра 12. Если не применять инъекции и выпускные отверстия перекрыть дренажными сетками, свая 6 может быть использована как дрена 6 а., В качестве сваи - дрены могут быть применены сваи из пористого бетона, а также фильтрованые звенья труб водозаборных и водопонизительных скважиневПри необходимости ряды свай продолжаются в плане с выходом на верховой и низовой откосы плотины, На фиг. 6 показана набивная песчаная свая 8, В про цессе продолжающегося удлинения плотины набивка из песка постепенно разрыхляется, Однако набивку свай можно периодически уплотнять, например, виброобработкой с помощью,вибросваи....

Номер патента: 981585

Опубликовано: 15.12.1982

Авторы: Антонов, Булатов, Данюшевский, Егоров, Закхеев, Катеев, Логвиненко, Новохатский, Филиппов

МПК: E21B 33/138

Метки: материал, тампонажный

...долговечности тампонажного камня, твердеющего при 10-80 С с по- следующим гидротермальным прогревом 1 О его до 160-250 фС.Поставленная цель достигается тем,что тампонажный материал содержит шлакопесчаный цемент и портланпцемент, взя-тые в следующих соотношениях, мас,%:Шлакопесчаный цемент 30-70Портландцемент 30-70Кроме того, шлакопесчаный цементимеет следующий состав, мас.%;Шлак 50-60Песок кварцевый 40-50,В качестве портландцемента можетбыть введен тампонажный портландцементдля холодных или горячих скважин.Начальная прочность камня обеспечивается добавками портландцемента, шлакопесчаный цемент при этом служит ЭО инертной добавкой и в повышении прочности камня на ранней стадии твердения практически не участвует. Увеличение температуры до...

Номер патента: 980883

Опубликовано: 15.12.1982

Авторы: Булатов, Быковский, Грошева, Долженков, Коновалов, Краснобаев, Маншилин, Подольский, Потапов, Соловков, Сухина, Тарнавский, Чукаловский

МПК: B21B 27/10

Метки: валки, нанесения, прокатного, смазки, стана, технологической

...2, имеющей боковые упоры (хвостовики ) 3. Внутри камеры помещен коллектор 4. Вся конструкция прижата к валку при помощи пружин 5. Для восприятия продольных и поперечных сил, действующих на камер, 1 при прокатке и перевалке, упоры 3 помещены в пазы, напРимер, П-образной формы, выполненные в планках 6. Планка 6 при. креплена жестко по отношению к станине. Для предотвращения выхода упоров 3 из пазов в планках 6 (при вываленных валках) последние снабжены ограничителями 7.Копирная рама (фиг. 3 ) жестко прикреплена к внешней стороне камеры таким образом, цтобы рабочая поверхность а собственно копира (на участке, соответствующем длине камеры ), выступаЯ .ла над контактирующей поверхностью камеры Ю на величину С . При этом за счет кривизны...
