Способ получения вяжущего

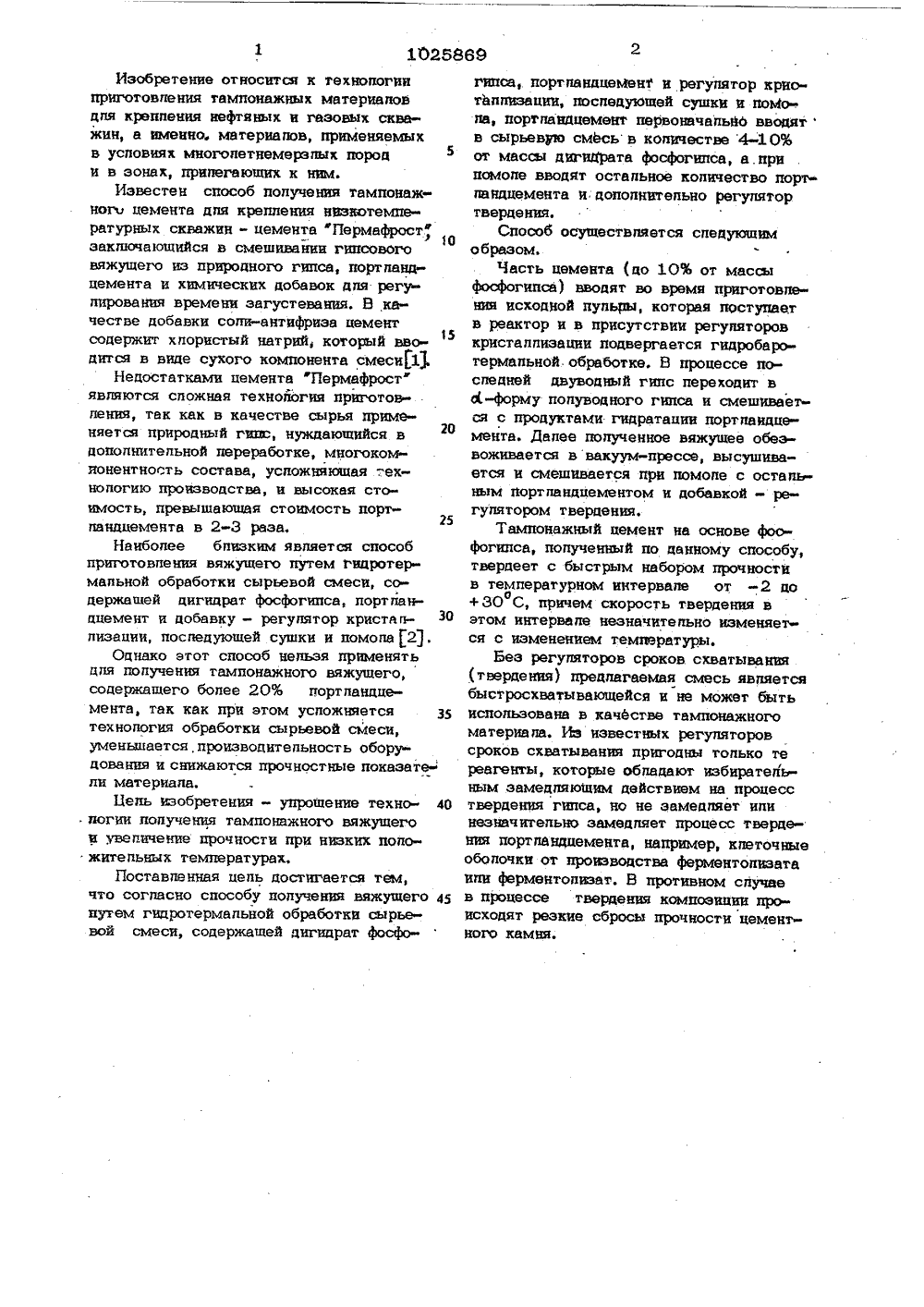

ОЮЗ СОВЕТСНИ ОЦИАЛИСТИЧРЕСПУБЛИН 09) (111 С 04 В 11/1 В.ЗЗ ЗсЮФСРЫТИЙсСАНИЕ ИЗОБРЕТЕНИЯ ": ВТОРСКОМУ СВИДЕ"ПЛИТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР(71) Всесоюзный научно-исспедоватепьский институт по креппению скважин и бу ровым растворам(53) 622.245,42 (088.8)(56) 1. Патент США В 3891454,кп, 106-89, онубпик. 1975.2. Авторское свидетепьство СССР(54)(57) СПОСОБ ПОЛУЧЕНИЯ ВЯЖУЦ 4 ЕГО путем гидротермапьной обработки сырьевой смеси, содержащей дигидрат ФосФогипса, портпандпемент и регулятор кристалпиадии, последующей сушки ипомона, о т и и ч а ю а и й с я тем, что, с цепью упрощения технопогии попучения тампонажного вяжущего и уве- . пичения прочности при низких попожи. тепьных температурах, портпандцемент первоначапьно ваодят в сырьевую смесь в копичестве 4-10% от массы дигндрата фосфогипса, а при помопе вводят остапьное копичество портпандцемента и депопнитепьно регулятор твердения,Изобретение относится к технопогииприготовления тампонажных материаповцпя креппения нефтяных и газовых скважин, а именно. материапов, применяемыхв условиях многонетнемерзлых породи в зонах, припегающих к ним.Известен способ попучения тампонажноги цемента дня крепления низиотемпературных скважин - цемента Пермафростфф 10заключающийся в смешивайии гипсовоговяжущего из природного гипса, портландцемента и химических добавок дпя регулирования времени загустевания, В качестве добавки сопи-антифриза цементсодержит хнористый натрий, который вводится в вице сухого компонента смеситеНедостатками цемента Пермафрост"являются сложная технойогия приготовпения, так как в качестве сырья применяется природный гиж, нуждающийся вдополнительной переработке, многокомпонентность состава, успожняющая -,ехнопогню производства, и высокая стоимость, превышающая стоимость порт 25нандцемента в 2-3 раза,Наиболее бпизким явпяется способпритотовпения вяжущего путем 1 иаротермапьной обработки сырьевой смеси, содержащей аигидрат фосфогипса, портпандцемент н добавку - регулятор кристаплиэапии, последующей сушки и помона 2.Однако этот способ нельзя применятьдля попучения тампонажного вяжущего,содержащего бопее 20% портпанднемента, так как при этом успожняется З 5тех нопогия обработки сырьевой смеси,уменьшается, производительность оборудования и снижаются прочностные показате-пи материала.Цепь изобретения - упрощение технопогни попучения тампонажного вяжущегои увепачение прочности при низких попожитепьных температурах,Поставпенная цепь цостнгается тем,что согпасно способу цопучения вяжущего 45цутвм гицротермапьной обработки сырьевой смеси, содержащей дигидрат фосфогипса, портпандцемент и регупятор криотаппизации, поспедующей сушки и помо-.на, портпаидцемент первоначапьйО вводятв сырьевую смесь в количестве 4-10%от массы аигидрата фосфогипса, а.припомоне вводят остапьное копичество портнанацемента и аопопнитепьно регупятортвераения.Способ осущвствпяется спеаующимобразом,Часть цемента (цо 10% от массифосфогипса) ввоаят во время приготовпвния исходной пупьры, которая поступаетв реактор и в присутствии регуняторовкристаллизации подвергается гидробаротермапьнОй обработке, В процессе последней двуводный гипс переходит вЙ-форму полуводного гипса и смешивавтм с продуктамн гидратации портпаидцемвнта. Далее попученное вяжущее обезвоживается в вакуум-прессе, высушивается и смешивается при помоне с остальным Портпандцемвнтом и добавкой - регулятором твераения.Тампонажный цемент на основе фоофогипса, попученный по данному способу,твердеет с быстрым набором прочностив температурном интервапе от -2 цоо+ЗО С, причем скорость твердения вэтом интервале незначитеньно изменяется с изменением температуры.Без регуляторов сроков схватывания(твердения) преапагаемая смесь явпяетсябыстросхватывающейся и не может бытьиспользована в качестве тампонажногоматврнапа. Из известных регупяторовсроков схватывания пригодны топысо тереагенты, которые обнадают избирательным эамедпяющим действием на процесствердения гипса, но не замедляет ипинезначительно замедляет процесс твердения портпандцемента, например, клеточныеоболочки от производства ферментопизатаипи ферментопизат, В противном случаев процессе твердения композиции происходят резкие сбросы прочности цементного камня.В1025869 вКак видно из приведенных в табп. 1 дврвой стадии. (перед гидротермапьной об данных, тампонажный цемент, попученный работкой) на прочностные покаэатепи по предпагаемому способу не уступает камня дпя тампонажного вяжущего пред- применяемому за рубежом цементу. пагаемого состава при водосмесевом отСтепень влияния копичества вводимс ношении В/С," 0,5 приведены в табпи- го портпандцемента в сырьевую смесь на це 2,Табннда 2 ТемператураВсззытаффдс Количество яортаанааемонта, веаимого на Х-ой степин, % ое массы фосфогнпса Прочность, кг/см, через сутки,при 7 23 1 7 28 47 117 46 112 22 О 68 140 66 138 22О 23 47 73 20 46 83 21 48 7 О 19 43 89 83 160 81 142 10 48 118 Составитепь В, НикупинРедактор Н. Кешепя Техред И,Гайду КорректорА Пов. Заказ 4521/27 Тираж 603 ПодписноеВНИИХИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская. наб., д. 4/5Фипиап ППП Патент, г, Ужгород, уп, Проектная, 4 Снижение прочности материапа нри добавке портпандцемента менее 4% обьясняется недостаточной щепочностью смеси, подвергаемой гидротермааьной обработке (рН7,5), и образованию 6-иолугидрата сульфата капьциа низкого мчества. Добавка портпандцемента бопее 10% от массы фосфогипса уменьшает выход о-попугидрата, что также приводит к снижению прочностных показателей камину. кроме того, резко снижается произ водитепьность вакуум фипьтров установки, обезвоживания за счет копьматации фипьтров продуктами гидратации порт ф пандцемента.Применение тампонажного вяжуаюго, попученного по предпагаемому способу, позвопяет значцтепьно сократить вре мя ожидания затвердевания цемента(ОЗЯ, уменьшив тем самым срок строи:- тепьства скважин; и эначитепьно повысить прочность тампонажного камня.
