Борзых

Номер патента: 739339

Опубликовано: 05.06.1980

Авторы: Борзых, Келин, Климовских

МПК: G01F 13/00

Метки: дозатор, жидкости

...для жидкостей М.1 Энергия, 1975, с. 14-16,рис. 14 (прототип)На чертеже приведена принципиальнаясхема дозатора.Дозатор состоит из расходного бака 1,датчика давления 2, исполнительного механизма 3, клапана 4, дозирующего клапана 5, трубы 6, ультразвукового генератора 7, преобразователя 8, вибратора9, приемного бака 10 и реле времени 11Дозатор жидкости работает следующимобразом. 10В расходног баке 1 с помощью датчика давления 2, исполнительного механизма 3 и клапана 4, соединенного с источ нжом сжатого воздуха, создают в полости над жидкостью давления йР, которое 15далее поддерживается автоматически.При етом давлении жидкость иэ расход.ного бака 1 не протекает через дозирующийклапан 5, выполненный в виде капилляра, носвободно протекает по...

Номер патента: 707598

Опубликовано: 05.01.1980

Авторы: Бакаев, Борзых, Пивоварова, Поповский, Старостина, Тихова, Цырульников, Якушкина

МПК: B01J 37/02

Метки: газа, катализатора, отходящего

...в приповерхностном слое носитедя. При сушке и прокаливании в тазовую фазу выделяется карбонат аммония, который удавливают водой и используют ддя приготовления пропиточного раствора,П р и м е р 1, В 180 мл концентрированного аммиака растворяют 34,8 г малахита при пропускании .через. раствор углекислого газа в течение 20-30 мин. Подученным раствором с концентрацией в пересчете на окись меди 1 2 вес,% пропитывают по влагоемкости носитель окись алюминия марки А, гранулы которого имеют форму цилиндра с высотой 4- 12 мм и диаметром 4-6 мм, б,180 м /г.2 Время пропнтки 15-20 мин, температурао20 С. Сушку катализатора проводят при непрерывном перемешивании при 100 1 20 С до образования "корки" черного цвета, после чего катализатор прокаливают...

Номер патента: 676733

Опубликовано: 30.07.1979

Авторы: Борзых, Данилов, Фахрутдинов

МПК: E21D 13/04

Метки: блоков, железобетонных, разгрузки, тумбы, укладки

...8 и доставочно-укладывающего узла, включающего доставочную лебедку 9, приемно-направляющую раму 10, несущую на себе два толкателя 11 и салазки 12, которые с помощью троса 13 соединены с доставочной лебедкой 9. Распорные стойки 6, 7 и 8 связаны между собой основанием 14 и верхняком 15. Лебедка 9 и приемно-направляющая рама 10 смонтированы на первкладине 16, шарнирно связанной со стойкой 6 и установленной либо на стойках 6 и 8, либо на стойках 6 и 7, Толкатели 11 приводятся в действке от маслостанции 17, Приемно-направляющая рама 10 снабжена на конце подъемником 18,Устройство работает следующим обра676733 М 3С помощью разгрузочной лебедки 1 блоки выгружают из вагонеток и укладываюг вдоль выработки. При возведении тумб блоки с помощью...

Номер патента: 669061

Опубликовано: 25.06.1979

Авторы: Борзых, Косарев, Лазаревич, Перепелкин

МПК: E21D 11/00

Метки: бетоном, выработки, горной, крепления, монолитным

...в качестве временной крепи, а затем в месте укладки бетонной смеси секции опускают до проектной высоты постоянной крепи.На фиг. 1 изображена закрепляемая выработка, продольный разрез; на фиг. 2 разрез А - А на фиг.1.Крепление горной выработки производятследующим образом.В забое выработки секции 1 переставной опалубки устанавливают с упором в кровлю посредством приставных домкратов 2. С отстаиванием от забоя в месте укладки бетонной смеси секцию 1 подхватывают перестановщи ком 3, домкраты 2 1 ь убирают, разрабатывают котлованы подфундамент, после чего секцию 1 опускаюти устанавливают в проектное положение. Затем устанавливают торцовую стенку, заводят бетоновод, по которому в заопалубочное пространство подают бетонную смесь. По 20...

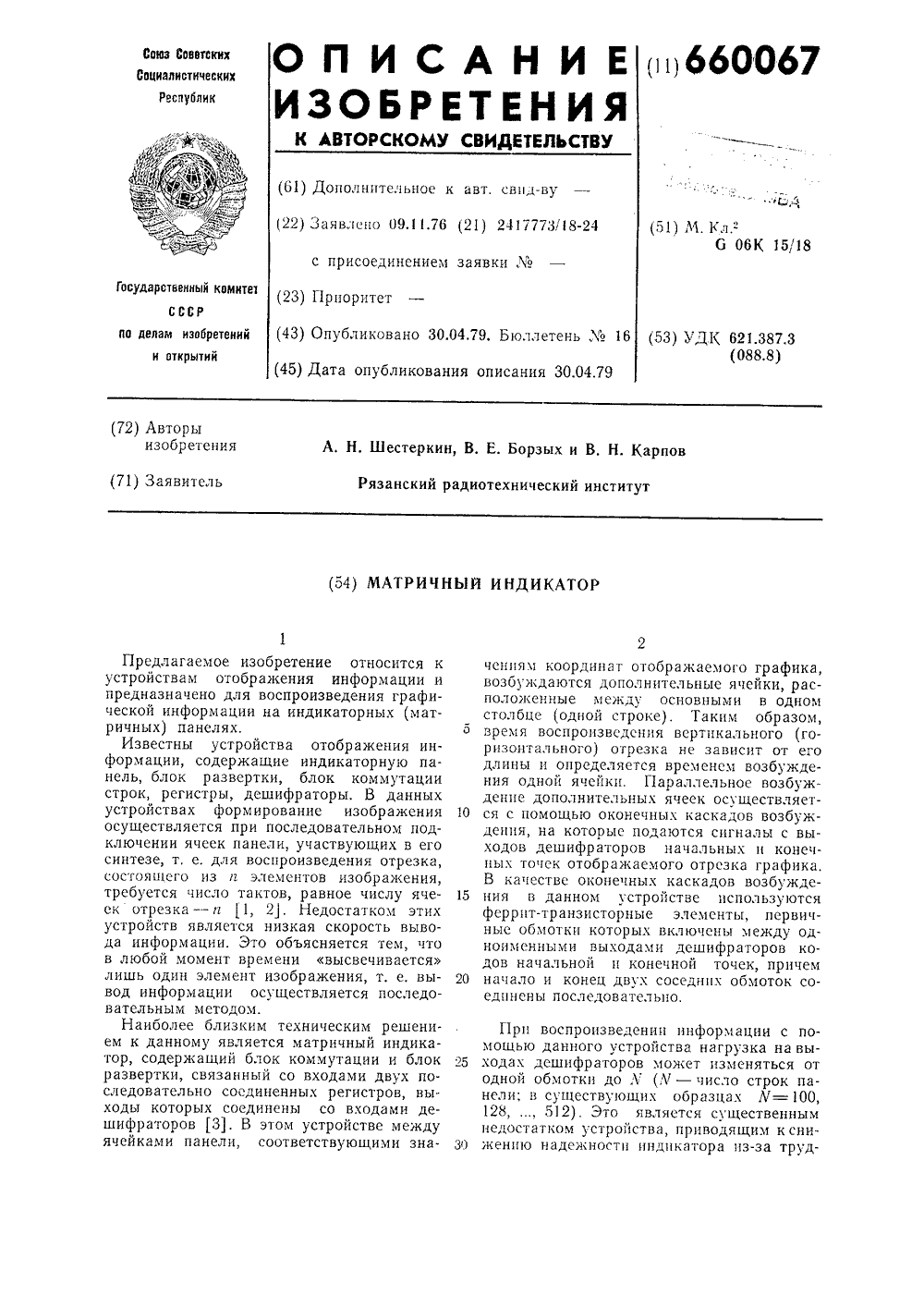

Номер патента: 660067

Опубликовано: 30.04.1979

Авторы: Борзых, Карпов, Шестеркин

МПК: G06K 15/18

Метки: индикатор, матричный

...соединенных регистра1, 2, Выходы регистров 1, 2 подключены 40соответственно к входам дешифраторов 3,4, одноименные выходы которых подсоединены через элементы И 5, 6, или ИЛИ 7 иблок коммутации 8 - к строкам индикаторной панели 9. Входы блока сравнения 10 .5подсоединены к регистрам 1, 2, а его выходы - к элементам И 5, 6. Поочередное возбуждение столбцов панели 9 осуществляется блоком развертки 11,Устрос тво работает следующим обр;1- 50зом,Коды, соответствующие значениям ординат отображаемого графика, хранятся врегистрах 1, 2 текущей (начало отрезка) ипредыдущей ординат (конец отрезка), Коды начала и конца отрезка декодируютсядешифраторами 3, 4, выходные сигналы которых поступают на блок коммутациистрок 8 через элементы И 5, 6 и ИЛИ...

Номер патента: 640288

Опубликовано: 30.12.1978

Авторы: Борзых, Воскресенский, Коренев, Мечетный, Смоляров, Шестеркин

МПК: G06F 3/14

Метки: графиков, отображения

...полс.чилсцис необходимой строки газоразрядцой цц;сцкаторцой панели 1 и источник напряжения положительной полувыборкц.Номер подключаемой строки определяется кодами ицтерполятора 3, задатчцком 17 соо 17 лццатцс 1 го смсцссцця по Ос; Х ц выОрацным масштабом по осц У. Смсщсццс графика контролируемого процесса по осц У производится за счет суммцровацгя кодов интерполятора 3 и залатчика 17 координатного смещен 1 я по осц У. 11 зм цсццс масштаба по осц У, кратное 2, осуществляется блоком 4 смсщецця ц масштабирования при сдвиге исходного ко.са цаслцниц в сторону старших (усцлсццс) цлц младших (ослабление) разрядов.Сццхроццс с вызоВом Опорых Ординат отображаемого процесса из блока 2 памяти производится изменение на сдицццу состояния счетчика 8...

Номер патента: 636644

Опубликовано: 05.12.1978

Авторы: Борзых, Шестеркин

МПК: G09G 3/28

Метки: индикации

...10 импульсов будет выработано 2 й импульсов, схема индикатора возвращается в исходное состояние, что подтверждается сигналом с выхода второго элемента И 11. Если же за время кадра 1 происходит сбой первого счетчика 5, 16 второго счетчика 13 илн линейного ннтерполятора 7, то спадом импульса, поступающего со второго элемента И 11 (фиг. 2 ж) индикатор графиков устанавли.вается в исходное состояние. 15Начальная установка второго счетчика е состояние 00 , 01 вводится для устранения задержки, вносимой линейным интерполятором 7.Изменение масштаба отображаемого 28о играфика по оси Х производится при поступлении на управляющий вход линейного интернолятора 7 соответствующего сигнала, который осуществляет изменение периода интерполяции 1 О эа...

Номер патента: 634318

Опубликовано: 25.11.1978

Авторы: Борзых, Воскресенский, Смоляров, Шестеркин

МПК: G09G 3/28

Метки: информации, отображения

...и отульковкор Пот а Министр крыл ий аб., д 4 л. Проектн Редактор Е, Гони;Заказ 676 И 40ЦНИИГ 1 И Го сктор Н. Тупиц,"ис носв СССР судар по д113035, Мо Фнлиал Г 111 П ственного ел ам из сква, Ж Патент я, 4 его состояние изменяется на единицу и спомощь 1 о коммутатора столбцов 3 подключается соседний столбец панели. Синхроннос переключением столбцов осуществляетсявызов кода текущей ординаты отобракаемого графика из блока 4 памяти, который,поступая на коммутатор 2 строк,обеспечивает подключение строки панели 1, соответствуюшей данному колу.Выходной код текущей ординаты поступает также на один вход блока 8 сравнения,1 Она другой вход которого поступает код предыдушей ординаты, хранящийся в регистре 7. Блок 8 сравнения сравнивает кодытекушей и...

Номер патента: 634317

Опубликовано: 25.11.1978

Авторы: Борзых, Воскресенский, Смоляров, Шестеркин

МПК: G09G 3/28

Метки: информации, отображения

...записыачение входного кода, кото- а вход коммутатора строк 2, озбуждение строки, соответому коду. Пороговый элемент остояние возбуждаемой ячей634317 Формула изобретения Х ТгК1 крСоставитель В. Кульков Редактор Е. Гончар Текред О. Луговая Корректор Н. Тупица Заказ 6765/49 Тирак 784 Подписное ИНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 3035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП Патент, г Ужгород, ул. Проектная, 4ки панели 1 и формирует выходной сигнал в том .лучае, если ячейка зажглась и горит в течение времени тг. При совпадении .ы одного сигнала порогового элемента 5 с о им из импульсов генератора 6 выходной сигнал элемента И 8 устанавливает в исходное состояние делитель частоты 7 и...

Номер патента: 623969

Опубликовано: 15.09.1978

Автор: Борзых

МПК: E21C 41/04

Метки: кровлей, труднообрушаемой, управелния

...забоя располагао ют диагонально по отношению к выработкам с образованием острого угла междулинией груди забоя и направлением откаточной выработки со стороны выработанногопространства.5 На фиг, 1 представлена схема осуществления описываемого способа; на фиг, 2 то же, разрез по А-А на фиг. 1.Пологий угольный пласт 1 отрабатывают длинным очистным забоем с предварительным проведением откаточной и вентилядионной выработок 2 и 3. Вслед заподвиганием очистного забоя параллельнооткаточной выработке проводят бутовуювыработку 4, из которой в кровлю пласта 25 бурят скважины 5 на высоту не менее623969 чающию щ и й с я тем, что, с целью повышения эффективности управления труднообрушаемой кровлей, скважины бурят на высотуне менее 1/3...

Номер патента: 600552

Опубликовано: 30.03.1978

Авторы: Борзых, Шестеркин

МПК: G06F 3/14

Метки: амплитуды, вероятности, плотности, представления, распределения, сигнала, электрического

...элек трического сигнала выполнено на линейныхгазоразрядных индикаторах 1, катоды которых соединены с отрицательной шп гой питания, а аноды - с основными управляющими элементами 2. Входы каждых двух соседних 10 основных управляющих элементов соединенымежду собой через цепочки последовательно включенных резисторов 3, образуощпх делители с отводамп. К упомянутым отводам подключены через дополнительные управляющие 15 элементы 4 дополнительные газоразрядныеиндикаторы 5.Работает устройство следующим образом, Напряжения, поступающие на входы двухсоседних основных управляющих элементов, 20 оказываОтся приложеннымп к делителю нарезисторах 3. Очевидно, огибающая сигналов, снимаемых с отводов делителя, представляет собой линейную...

Номер патента: 590297

Опубликовано: 30.01.1978

Авторы: Борзых, Иванова

МПК: C04B 33/02

Метки: приготовления, термопластических, шликеров

...свойств.Введение минерального порошка по частямспособствует лучшей прорабатываемости Ъ плнкера ультразвуком В сравнсн 1 и с разовым введением всего порошка.По предлагаемому способу готовят высококонцентрированный термопластичный шликср с содержанием связующих в количестве 30 8,5 (масс, %). В качестве твердой фазы шлиВ 0297 4 Формула изобретения Составптель Л. Булгакова Редактор А. Соловьева Техрсд И. Михайлова Корректооы: Т. Добровольская и Л. ОрловаПодписное Заказ 3273/2 Типография, пр. Сапунова, 2 кера используют молотый спек высокоглинозсмистой керамики, содержащей 97% А 1 Оз (состав гранул, мкм: 1 - 2 - 44%, 3 - б - 55%, более б 5%), 1/ 51 О 1% СаО и 1% В О а в качестве жидкой - парафин с до бавкой олеиновой кислоты. 85 г...

Номер патента: 579639

Опубликовано: 05.11.1977

Авторы: Борзых, Смоляров, Шестеркин

МПК: G06K 15/18

Метки: индикатор, матричный

...И последующей группы и со входами другого бло"ка ключей, Вход элемента И первойгруппы соедийен с одним.из выходов 30дешифратора, другие выходыкоторогосоединены со входами элементов ИЛИвсех групп, авходы.элементов И соединены со входом устройства.Структурная схема предлагаемогоматричного индикатора приведена начертеже,Преобразователи координат Ч и Х(входного сигнала) 1, 2 подключенык входам блока памяти 3. Номера ячеек памяти, в которые записываютсявходной код, определяются преобразователем 2 координаты Х , представляющим собой счетчик импульсов. Выходы блока памяти 3 связаны черезпоследовательно соединенные дешифратор 4, элементы ИЛИ 5, блок ключей б,со строками индикаторной панели 7. - 1) входы блока ключей б подключены к его (....

Номер патента: 567792

Опубликовано: 05.08.1977

Авторы: Борзых, Будько, Костылев, Ступников

МПК: E04B 1/56

Метки: соединение, стыковое

...9. Перегородка 8фиксируется в определенном положении при 5 помощи распорных втулок 10 и 11. Втулка 11 устанавливается в корпусе по резьбе. Перегородка 8 с токопроводом 9 выполнена известным способом, напримерпрессованием, из прессматериала, 20 У предлагаемого соединения выше надежность и ремонтируемость. Такое соединение ненадежно в работе и его трудно ремонтировать.Отличительной особенностью предлагае мого соединения является то, что уплотни тельное устройство выполнено в виде кольцевых дисков, между этими дисками размещена деформируемая стенка, и распорных втулок, между которыми смонтирована перегородка, причем кольцевые диски соединены накидной гайкой с ввернутой в нее резьбовой втулкой, а один из кольцевых я о ула и к...

Номер патента: 562430

Опубликовано: 25.06.1977

Авторы: Борзых, Иванова, Шаталин

МПК: B28D 1/00

Метки: керамических

...происходит по отверстиям и боковой поверхности рабочей части инструмента под действием сил, обусловленных действием ультразвука и статического давления на инструмент. Для дальнейшего удаления отработанного материала шидкую фазу, вышедшую из-под торца инструмента, охлашдают до затвердевания. В твердой фазе отработанный материал под действием ультразвука выходит на поверхность изделия. Без охлаждения жидкой фазы над рабочей частью инструмента удаление отработанного материала не происходит. С увеличением мощности ультразвукового станка скорость обработки возрастает,Верхний предел мощности практически не ограничивается, необходимо только не допускать значительного перегрева инструмента, т. к, при его перегреве обрабатываемая...

Номер патента: 542273

Опубликовано: 05.01.1977

Авторы: Борзых, Будько, Костылев

МПК: H01R 13/62

Метки: разъем, электрический

...достигается тем,нительно содержит втулки,жестко соединена с корпусом, например, розетки, а другая установлена на корпусе, например, вилки с возможностью вращения вокруг него, а магкиты расположены на втулках. На фиг. 1 показан электрический разъем,5 сочленение кабельной розетки с бочнэй вилкойна фиг. 2 - схема расположения магнитов во втулках, устанавливаемых на ро-.зетку и вилку,На блочной вилке 1 жестко установле 10 на втулка 2, в которую вмонтированы постоянные магниты 3, а на кабельной розетке 4 установлена втулка 5, в которуювмонтированы постоянные магниты 6, приэтом втулка 5 может вращаться вокруг15 корпуса розетки 4,/7 лпспосрл сгпыкаЯа 543образам, Сочленяются вилка с розеткой., а Втулка 5 пОВООячивается так, чтОбы...

Номер патента: 538380

Опубликовано: 05.12.1976

Авторы: Борзых, Смоляров, Шестеркин

МПК: G09G 3/28

Метки: индикации

...реверсивного счетчика 7. 5Устройство работает следующим образом,Каждый из импульсов, поступающих отгенератора импульсов 9, изменяет значение кода реверсивного счетчика 7 на единицу.Допустим, что развертывание изображения производится слева направо, При этомпоявляется сигнал на ( Ь + 1)-м выходедешифратора столбцов 5, которым при по- ймоши блока ключей 3 подключается ( Ь ++ 1)-й столбец и отключается ь -й, Синхронно с переключением столбцов ГИП 1производится вызов очередного кодовогослова отображаемого процесса из блока 20памяти 6, который поступает на вход дешифратора строк 4, Выходной сигнал последнего, управляя ключами блока 2, обеспечивает возникновение разряда по строке,соответствующей текущему значению кодаблока памяти 6. На...

Номер патента: 498731

Опубликовано: 05.01.1976

Авторы: Борзых, Левкоев

МПК: H03K 11/00

Метки: амплитудно-импульсной, модуляцией, преобразования, сигналов, сигналы, широтно-импульсной

...ключ 9 под 1 лючен к интегрирующей емкости б. Посредством дифференцирующей цепи 10 запускается вспомогательный блокинг-генератор 11, управляющий разрядным ключом 9.Исходное состояние устройства перед поступлением очередного широтно-модулированного входного импульса следующее: управляющий и разрядный ключи 3, 9 закрыты, управляющее напряжение генераторов тока 4, 5 равно нулю, и они заперть. Падение напряжения на резисторе 7 и напрязкение на выходе инвертора 8 равны нулю. Напряжение иа интегрирующей емкости пропорционально длительности предшествующего импульса,Очередной входной импульс открывает управляющий ключ 3. Управля:ощее напряжение, равное падению напряжения на резисторе 1, отпирает генераторы тока на время действия входного...

Номер патента: 479244

Опубликовано: 30.07.1975

Авторы: Борзых, Шестеркин

МПК: H03K 13/10

Метки: импульсов, кодчастота, линейный

...входом 10 сумматора 5 и с выходом 11 схемы 8 сравнения, который является выходом всего преобразователя в целом.Преобразователь работает следующим образом.При поступлении импульса от генератора 1 тактовых импульсов открываются логические схемы 2 и преобразуемый код 4 из регистра 3 переписывается в сумматор 5. Показания сумматора 5 изменяются скачкообразно в моменты поступления тактовых импульсов, поэтому напряжение на выходе преобразователя 6 код - напряжение является ступенчатым с амплитудой ступенек, определяемой значением преобразуемого кода 4, и длительностью ступенек, равной периоду То генератора 1 такто479244 Предмет изобретения Составитель Н, БариноваРедактор В. Булдаков Техред А. Камышннкова Корректор 3. Тарасова Заказ...

Номер патента: 452011

Опубликовано: 30.11.1974

Авторы: Борзых, Левкоев, Шестеркин

МПК: G06G 7/30

Метки: интерполятор, линейный

...и выходом устройства, вторая обкладка интегрирующего конденсатора соединена с шиной нулевого потенциала. Интерполятор содержит также второй генератор тока, вход которого соединен с выходом интерполятора, и источник синхронизирующих импульсов.Иель изобретения - упрощение интерполятора.Для этого вход второго генератора тока подключен к плюсовой шине питания, вход устройства соединен со входом управляемого ключа, управляемый вход которого подки импульса синхрони точника синхронизир зменяется по Изобретение относится лям дискретизированных налов в непрерывные и м зовано в импульсных сист телеметрии и многоканальинхрони зирующих импульр Рейному закону, Емкостьх. М Сося авн гелел рек1 дякор В.Левяов Ъказ Я 624 Ф СссРенс Подписное нио...

Номер патента: 449153

Опубликовано: 05.11.1974

Авторы: Алифанов, Борзых, Савенко, Сметана

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...в виде рамы с рычагом и направляющими для струга, и гидродомкраты,Известные секции неудобны тем, чтопри наезде на препятствие верхнего перекрытия верхний струг отходит от кровли,оставляя пачку угля, при сходе с препятствия он зарубается в кровлю, т. е. управлять стругом в вертикальной плоскости иодновременно передвигать секцию крепипрактически невозможно,Предлагаемая секция отличается от известной тем, что консольный козырек снабжен кареткой, центральная ось которой сое ддинена с рамой козырька посредством гидропатронов. Это повышает эффективностьподдержания кровли у груди забоя. авала рама 7 имеет рычаг оторого закреплен гидродомксвоим конном опирвющий. При помощи гидродом; поворачивать консольный ительно основания на оп- , В...

Номер патента: 448587

Опубликовано: 30.10.1974

Авторы: Борзых, Левкоев, Шестеркин

МПК: H03K 9/02

Метки: амплитудно-импульсный, демодулятор

...2,г и д). Под действием входного напряжения ток генератора 1 скачком уменьшается. Поэтому на резисторе 10 возникает постоянное в данном пе риоде падение напряжения, пропорциональноеразности токов генераторов 1 и 2 (фиг, 2,е).Выходной накопительный конденсатор 8 заряжается по линейному закону (фиг. 2,г). Емкость конденсатора 8 выбирается таким об разом, чтобы за время периода восстановления Т, напряжение на нем достигало уровня входного сигнала в предшествующий момент времени, т. е. Уз(12) = - У(1,). В момент времени , ключи 11, 12 замыкаются снова, на 30 конденсаторе 7 фиксируется напряжениеУ(1,), а конденсатор 9 заряжается до напряжения С 9(2) = - 8(2) = Увх(1)В течение следующего периода То через конденсатор 8 и резистор 10 будет...

Номер патента: 437098

Опубликовано: 25.07.1974

Авторы: Борзых, Левкоев, Шестеркин

МПК: G06G 7/30

Метки: интерполятор, параболический

...пиально без погрешности.Принципиальная схема предлагаемого устройства изображена на чертеже.Схема предлагаемого интерполятора содержит два управляемых генератора тока 1 и 2 20 (ГТ, и ГТ 2) и два дополнительных управляемых генератора тока 3 и 4 (ГТз и ГТ 4), нагруженных, соответственно, на интегрирующие конденсаторы 5 и 6. Одна обкладка интегрирующего конденсатора 5 подключена через 25 усилитель напряжения 7 к входу ГТз, а другая через повторитель смещения 8 к входу ГТ 4.9, 10 - запоминающие конденсаторы; 11 - гходной ключ; 12 - ключ обратной связи,Принцип работы параболического интерпо лятора следующий. 1 ерез три дискретныхзначения сигчала, например У 2, У ь Уо, по437098 Предмет изобретения Составитель А. Наумов Техред А. Дроздова...

Номер патента: 430393

Опубликовано: 30.05.1974

Авторы: Борзых, Левкоев

МПК: G06G 7/30

Метки: интерполятор, линейнб1й

...У,и длительностью 2 То, гдс То - период поступления входных импульсов.В исходном состоянии токи генераторов 15 равны, что обеспечивается выбором резисторов, поэтому и Оравно нулю. При поступлепии на вход в момент времени 1, одиночного импульса с амплитудой У,и импульса синхронизации на трансформатор 8 оба ключа 20 открываются, и запоминающий конденсатор 6заряжается до напряжения, равного У,. За.помипающий конденсатор 5 остается разряженным, так как У,ц(1) = О.Под действием управляющего напряжения 25 на конденсаторе б ток генератора 2 уменьшается, и напряжение на интегрирующем конденсаторе линейно нарастает за время То до напряжения, равного - У, . С приходом следующего импульса синхронизации в мо 30 мент времени 1 е оба ключа...

Номер патента: 424819

Опубликовано: 25.04.1974

Авторы: Борзых, Васильев, Изобретени, Крюковский, Слободской

МПК: C02F 1/46

Метки: аппарат, вод, сточных

...стержень, расположенный по оси аппарата и изолированный от корпуса аппарата втулкой 6. С внутренним электродом 5 жестко связаны перфорированные полки 7, на которых помещают подвижные электроды 8 (например зерна кокса), Число полок в аппарате выбирают ИСТКИ СТОЧНЫХ ВОД в зависимости от требуемой производительности аппарата, Причем расстояние между соседними полками и объем подвижных электродов подбирают таким образом, чтооы цс до пустить чрезмерный разлет от,ельцых зерен кокса друг от друга и исключить чрс;- мерное повышение элсктросопротцвлсция через сло 1 цол вих.ь 1, электродов. Апп а пат содержит штуцер 9 для входа воды, штуцер 10 0 для входа воздуха, штуцер 11 для выхода воды, штуцер 12 для выхода воздуха,Очип;аемую воду подают в...

Номер патента: 357350

Опубликовано: 01.01.1972

Авторы: Алифанов, Борзых, Возный, Глебин, Давыденко, Данилов, Клишин, Коммунарский, Лукинов, Менжинского, Савенко, Шахта

МПК: E21D 23/08

Метки: 357350

...траком одной стороной, При этом концентрируются большие нагрузки, вызывая деформации, а иногда и поломки соединений между траками,Предлагаемое устройство отличается от известного тем, что опорные катки выполнены вогнутыми по окружности, а траки гусеничных шасси снабжены соответсп 1 вующими выступами и соединены между собой посредством гибкого элемента.Это обеспечивает приспосабливание к перовностям почвы и кровли пласта,На чертеже изображена описываемая секция усеннчной механизированной кретти в трех проекциях с узлами 1 и 11.Секция крепи состоит из гидростоек 1, основания 2 и перекрытия 3, выполненных в виде гусеничных шасси, которые имеют опорные катки 4 н траки 5.ОгОрн.с катки 4 выполнены вогнутымн по Окрухкоси, а траки 5...

Номер патента: 296348

Опубликовано: 01.01.1971

Авторы: Борзых, Бубнов, Будаков

МПК: A61H 1/02

Метки: патентнмшнчегкнбиьлиот1

...образом.После того как на больного наложены тазовая и грудная гильзы (лифы) и больной уложен на тракционном столе или специальном щите и ванне, металлические тросы от установки для вытяжения через систему блоков прикрепляют к кольцам (лямкам) тазовой гильзы. Установка для автоматического вытяжения задается программа вытяжения в соответствии с предписанием врача, а именно тумблерами 10 устанавливают требующуюся величину силы вытяжения (шкала нагрузок может быть градуирована, например, от 0 до 50 кг). Чтобы обеспечить достиж ной величины силы вытя 5 мин на электродвигател дается определенная вели электрического тока, отсчи метру 12. Для удобства врача на может быть нанесена табл силы вытяжения и поданн Исходя из заданной врач зуясь этой...

Номер патента: 235572

Опубликовано: 01.01.1969

Авторы: Борзых, Зау, Исмаилов, Малин

МПК: G06G 7/26, G08C 19/28

Метки: воспроизведения, информации, нелинейных, передачи, системах, храктеристик

...1 ых цапряжений с определешзыми весовыми коэффициентами. Рабочий ход лицеш;о изменяющегося напряжения совпадает с периодом первой гармоники.О Блок-схема устройства представлена иачертеже. Она содерткит задающий генератор 1 импульсов, связанный с формирователем 2 прямоугольных импульсов, в качестве которого может быть использован триггер со стаби лизированной амплитудой импульсов, К генератору 1 подключен генератор 3 линейно из.меняющегося напряжения. К формирователю 2 подсоединяются четыре резонансных усилителя и - 7, выделяющих соответственно пер- О вую, вторую, третью и четвертую гармоникипоследовательности прямоугольных импульРедактор Э. Шибаева Корректор Г. И. Плешакова Заказ 734/16 Тираж 480 ПодписноеЦгИИПИ Комитета по делам...

Номер патента: 233150

Опубликовано: 01.01.1969

Авторы: Борзых, Федоров

МПК: C10M 175/02

Метки: коагулятор, масел, отработанных, регенерации

...отработанных масел. Известно применение в качестве коагулятора в процессе регенерации отработанных масел серной кислоты.Недостатком применения в качестве коагулятора серной кислоты является ее дефицитность, опасность и сложность в обращении и, кроме того, установлено, что она снижает органическую кислотность отработанных масел и сильно корродирует установку.Для устранения этих недостатков в процессе регенерации отработанных масел предлагают применять в качестве коагулятора омыленно-окисленный петролатум,П р и м е р, В отработанное дизельное масло, подогретое до 80 - 90 С, добавляют 0,22 оо по отношению к весу сырья коагулятор - омыленно-окисленный петролатум, растворенный в регенерированном масле в соотношении 1: 1 (по весу),...
