...образом.С выхода преобразователя 2 ца входы триггеров 3 и 4 поступает импульс, полученный в результате линейного преобразования сигнала на входе 1 в интервал времени, поэтому длительность импульса на выходе преобразователя 2 пропорциональна электрическому сигналу на выходе датчика. Передний фронт этого импульса устанавливает в 1 триггер 3 управления, 1 с выхода которого включает генератор 5 и вызывает появлениена выходе схемы И 8, которая, в свою очередь, вызывает появление 1 на первом выходе дешифратора и включение первого источника тока 9.Напряжение ца конденсаторе начинает расти (участок а, фиг.2). Через некоторое время, когда под воздействием импульсов, поступающих ца счетчик, его старшие разряды увеличат свое состояние,...

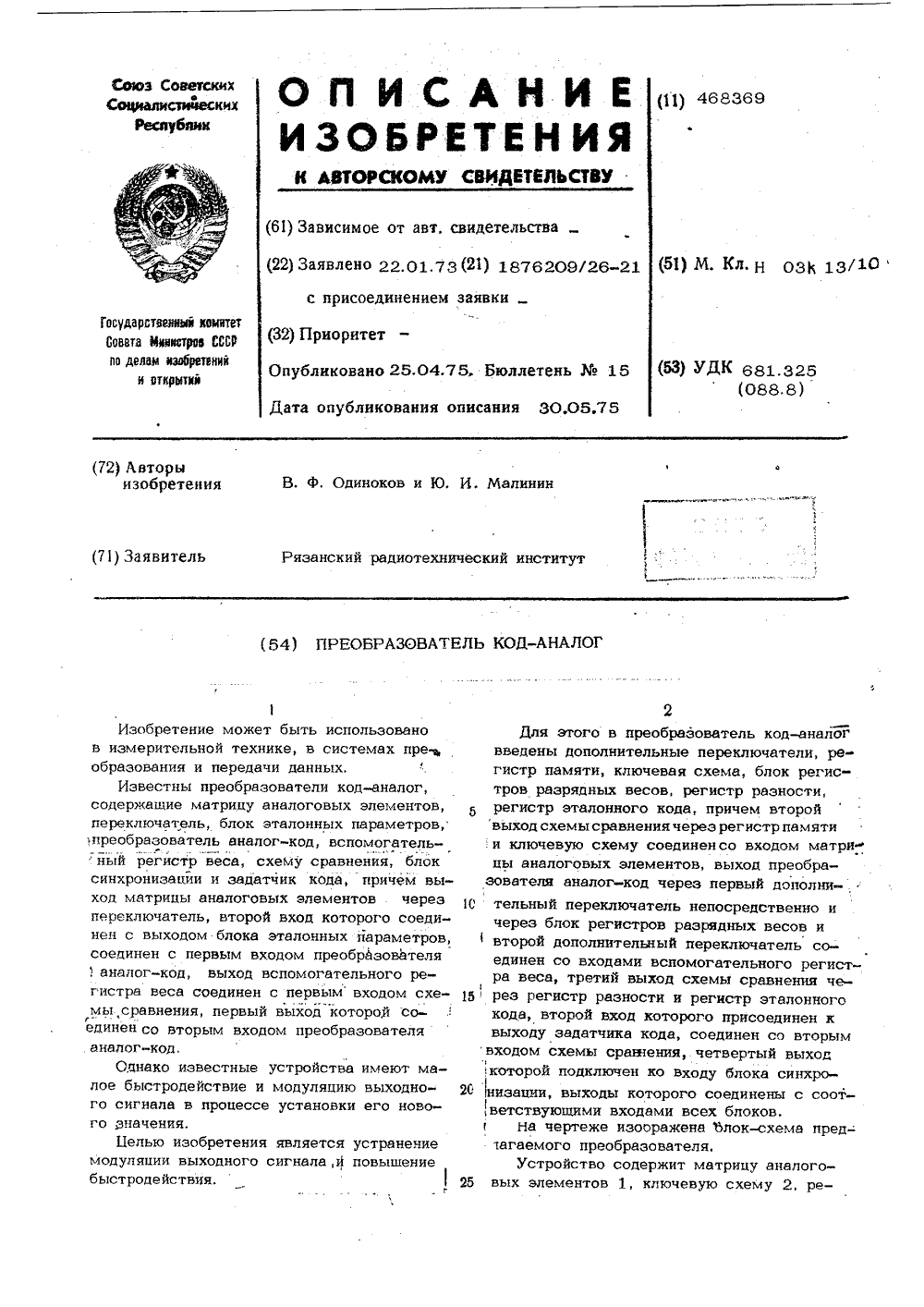

Номер патента: 468369

Опубликовано: 25.04.1975

Авторы: Малинин, Одиноков

МПК: H03K 13/10

Метки: код-аналог

...матри,цы, кроме первого (младшего), устанавливают в нуль, первый - в единицу, С выхода преобразователя 8 код Ч , соответ 1ствуюший значениюЬервого разряда матрицы, записывают в регистре первого разряда блока 4. Далее второй разряд матрицыустанавливают в единицу, все остальные в нуль. Полученный код Щвеса второго разряда с выхода преобразователя 8записывается в регистр второго разрядаблока 4 и т,д, После записи кодавеса последнего разряда в блок 4 преобразователь 8 сигналом блока 11 выводитсяиз режила преобразования,Следующий этап заключается в определении такого набора разрядов матрицы 1,который дает , соответствующий заданному коду 1 Ч . Для этого по сигналус блока 1 1 код Ц иэ блока 15 переписывается в регистр 14, код )Ч перепиф...

Номер патента: 474934

Опубликовано: 25.06.1975

Авторы: Горн, Ильин, Иовлев

МПК: H03K 13/10

Метки: амплитудно-цифровых, дифференциальной, линейности, преобразователей

...При измерении параметров амплцтудцопифрового преобразователя 1 АЦП) последшш подключается в цепь обратной связи системы регулирования амплитуды выходных импульсов устройства. Для этого входная клемма 1 соединяется с выходом кодовых импульсов АЦП, выходная клемма б - с входом АЦП, а клемма 7 - с выходом импульсов начала регистрации АЦП, причем УИПДАА 5 выполняет функцию элемента регулирования. Регулцрова.е осуществляется по двум точкам шкалы АЦП, соответствующим верхней и нижней границам К-го канала. Для этого УИПДАА 5 выраоатывает две последовательности импульсов с соответствующими Границам амплитудам, а также проПредмет изобретения Составитель А, СтепановТехред М, Семенов Редактор Д. Пинчук Корректор И, Симкина Заказ 832/271 Изд....

Номер патента: 479244

Опубликовано: 30.07.1975

Авторы: Борзых, Шестеркин

МПК: H03K 13/10

Метки: импульсов, кодчастота, линейный

...входом 10 сумматора 5 и с выходом 11 схемы 8 сравнения, который является выходом всего преобразователя в целом.Преобразователь работает следующим образом.При поступлении импульса от генератора 1 тактовых импульсов открываются логические схемы 2 и преобразуемый код 4 из регистра 3 переписывается в сумматор 5. Показания сумматора 5 изменяются скачкообразно в моменты поступления тактовых импульсов, поэтому напряжение на выходе преобразователя 6 код - напряжение является ступенчатым с амплитудой ступенек, определяемой значением преобразуемого кода 4, и длительностью ступенек, равной периоду То генератора 1 такто479244 Предмет изобретения Составитель Н, БариноваРедактор В. Булдаков Техред А. Камышннкова Корректор 3. Тарасова Заказ...

Номер патента: 481130

Опубликовано: 15.08.1975

Автор: Петров

МПК: H03K 13/10

Метки: датчиков, код, преобразования, резистивных, сигналов, цифровой

...3 - 7 изготовлены из материала с высокой температурной ц временной стабильностью элсктросолротцвленця, например цз мангаццна, а элементы источника опорного напряжения 9 и параллельного делителя 10 также обладают высокой стабильностью, то отрабатывается практически дрейф нуля нуль- органа 11, который выполнен ца основе дифференциального усилителя постоянного тока и выходы которого соединены с соответствующими схемамц логического блока управления Г 10 ЛОСТОЯЦЦОМУ ТОКу.Тактовые импульсы с выхода 26 генератора тактовых импульсов 17, сдвинутые на половицу псрцодя тактовой частоты Относительно импульсов на выходе 25, через первую секцию совпадения первой схемы И - ИЛИ 19 проходят ца ее выход 44 и, соответственно, на вход Зались первого...

Номер патента: 790288

Опубликовано: 23.12.1980

Автор: Хомич

МПК: H03K 13/10

Метки: декадирующий, накопитель

...анализатор 7.Устройство работает следующим образом.Принимаемая двоичная последовательность знаков сообщения поступает череэ ключ 1 в накопитель 2, При последующих повторных передачах сооб-щения счетчик 3 переводит ключ 1 вположение, когда знаки с выхода накопителя 2 через гц- разрядный сумматор 4 снова поступают на его вход.В результате этого в накопителе 2для каждого знака сообщения будетсодержаться Ю-разрядное двоичное число, соответствующее количеству единичных знаков, принятых эа любое число циклов повторения сообщения,При мажоритарном декодировании(по большинству совпадений) разряд-ность накопителя 2 для каждого знакадостаточно выбирать так, чтобы выполнялось соотношениеП 7 гО (+1),;где К - число циклов повторения знаков...
