Номер патента: 1243734

Опубликовано: 15.07.1986

Авторы: Беляков, Бон, Карачевцев, Косицкая, Кроль, Осьмак, Петраш, Сидоренко, Симбирцев

МПК: A61M 1/16

Метки: массообменное

...сравнению с предыдущей, так как градиент концентраций вещества в крови и обменной среде уменьшается по направлению потока.Угол о в 30-60 обусловлен тем,ачто при30 снижается интенсивность перемешивания за счет наруше 25 30 35 40 45 ния винтообразного движения в кажо дом канале гофр 2, а при с ) 60 преобладает прямолинейное течение по каналам гофр без их обтекания. Винтообразное течение с обтеканием гофр 2 достигается при повороте смежных пластин 1 в наборе одной относительно другой на 90Массообменное устройство работает следующим образом.Кровь через штуцер 3 подается в соосные отверстия 7 и клиновидные пазы 8, проходит по зазору между смежными пластинами 1 по винтообразной траектории с обтеканием гофр 2, подвергаясь при этом интенсивному...

Номер патента: 1242694

Опубликовано: 07.07.1986

Авторы: Беляков, Вакулин, Емушинцев, Ли, Миникес, Мирко, Слепцов, Цимбал

МПК: F27B 17/02

Метки: кусковых, моделирования, процесса, разрушения

...6.Для проведения испытания внутренняя труба ставится вертикально соткрытым дном вверх, в нее на верхнюю калосниковую решетку помещаетсяпроба испытуемого материала. Исходяиз объема исходной пробы материала устанавливается объем пыленакопителя19 путем регулирования высоты расположения нижней колосннковой решетки относительно съемного днища. Затем труба закрывается (завинчиванием) съемным днищем, вставляется в наружную трубу и герметично закрепляется с последней с помощью крышки 21 и болтов 22.Печь ставится на нагрев, подается газ-восстаыовитель и включаются ме" ханизмы статической и динамической нагрузок. Газ через штуцер 4 поступает в наружную трубу, где нагревается, затем проходит во внутреннюю трубу и отводится из нее через штуцер 5 и...

Номер патента: 1241305

Опубликовано: 30.06.1986

Авторы: Атаев, Беляков, Мельников, Салкин, Смирнов

МПК: H01J 61/54

Метки: газоразрядная, лампа

...всех 50прочих равных условиях позволяет зажигать лампы сетевым напряжением220 В при низких температурах окружующей среды с сохранением требуемойстабильности светового потока, Кроме утого, при нормируемой величине напряжения зажигания при низких температурах окружающей среды можно увели 05 2чить давление наполняющего кварцевуютрубку газа аргона но сравнению сизвестным значением и увеличить темсамым стабильность светового потокаламп в процессе срока службы. В этомслучае увеличение величины напряжения зажигания вследствие увеличениядавления аргона компенсируется понижением напряжения зажигания вследствие увеличения диаметра.Таким образом, нижний предел2значения Р -- = 38 ограничен сохрад.нением высокой стабильности световоо 2го потока в...

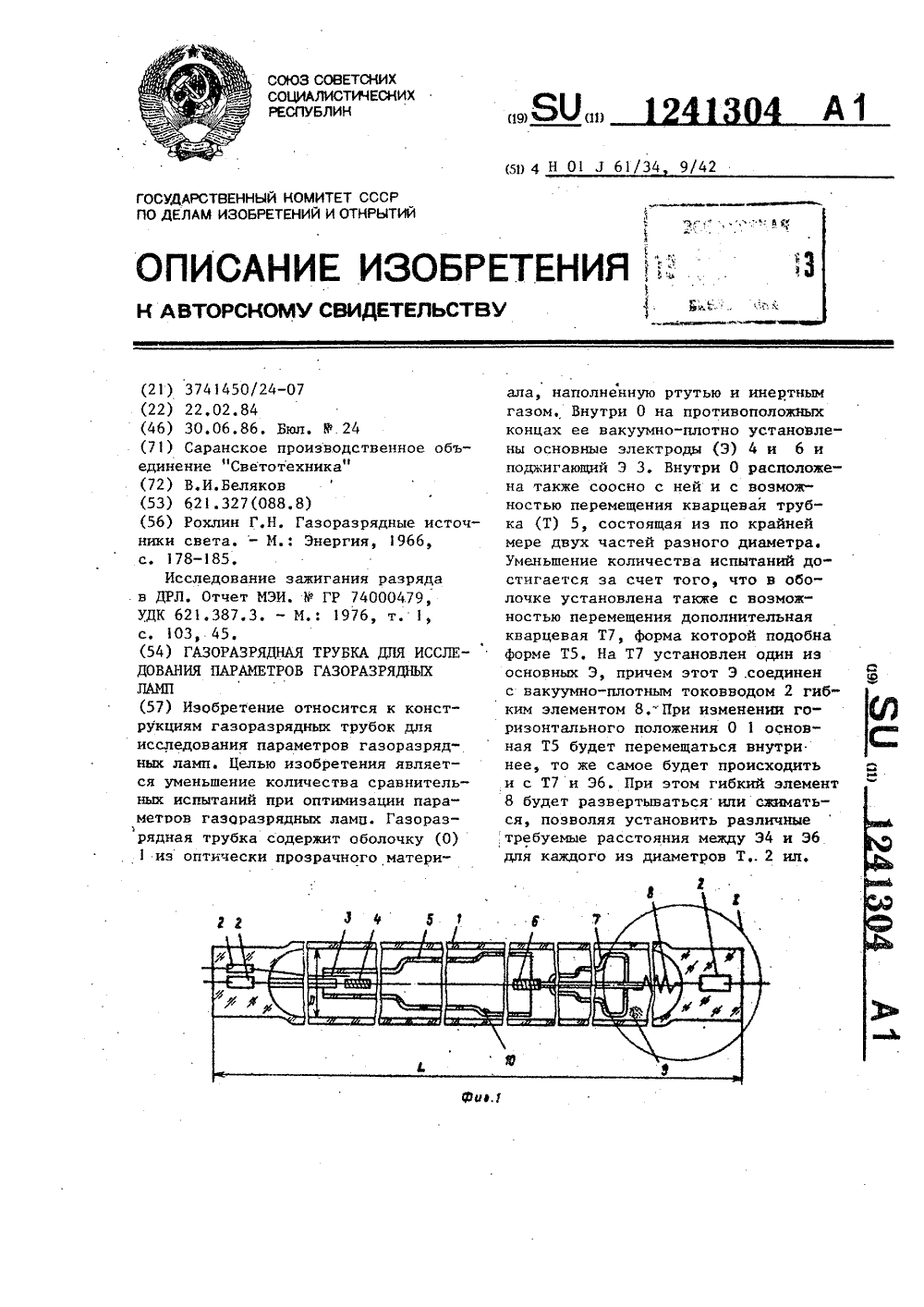

Номер патента: 1241304

Опубликовано: 30.06.1986

Автор: Беляков

МПК: H01J 61/34, H01J 9/42

Метки: газоразрядная, газоразрядных, исследования, ламп, параметров, трубка

...уменьшение количества сравнительных испытаний приоптимизации параметров газоразрядныхламп,На фиг. 1 представлена конструкция газораэрядной трубки; на фиг.2 "узел 1 на фиг.Гаэораэрядная трубка содержитоболочку 1 с внутренним диаметром О,вакуумно-плотные токовводы 2, поджи. гающий 3 и основной 4 электроды,установленные неподвижно. Внутри оболочки 1 имеется меньших размеровкварцевая трубка 5, состоящая из двухили более частей разных диаметров.В противоположном конце трубки расположен второй основной электрод 6,.установленный неподвижно в дополнительной кварцевой трубке 7, формакоторой подобна Форме кварцевой трубки 5, причем внешние диаметры трубки 7 меньше соответствующих внутренних диаметров кварцевой трубки 5.Электрод 6 электрически...

Номер патента: 1241049

Опубликовано: 30.06.1986

Авторы: Антипов, Беляков, Еленин, Измайлов, Морозов, Платонов, Плахов, Прокопенко, Сасин, Сафонов, Степин, Швецов

МПК: B21D 53/04, F28D 7/00, F28D 9/00 ...

Метки: теплообменника, трубчато-пластинчатого

...СССРытийб., д. 4/5Проектная, 4 Пата едактор К. Волошаказ 3476/34ВНИИп13035,Филиал ПП Изобретение относится к теплообменным аппаратам и может быть использовано при изготовлении трубчато-пластинчатых теплообменников.Цель изобретения - повышение надежности и снижение металлоемкости.На фиг, 1 изображен трубчато-пластинчатый теплообменник, изготовленный по предлагаемому способу; на фиг. 2 - теплообменник в процессе сборки; на фиг. 3 - теплообменная пластина до сборки; на фиг. 4 - вид в плане по фиг, 1.Трубчато-пластинчатый теплообменник изготавливают путем выполнения в пластинах 1 отверстий 2 с отбортовками 3, ввода труб 4 сквозь отверстия 2 и последующего обжатия пластин 1 с частичным сопряжением боковых поверхностей смежных по...

Номер патента: 1238764

Опубликовано: 23.06.1986

Авторы: Беляков, Бон, Горбунов, Карачевцев, Кроль, Максимов, Осьмак, Петраш, Сидоренко

МПК: A61M 1/16

Метки: массообменное

...впадин 2(фиг. 3 и 4) .Каждая пластина 1 имеет на обеихсвоих сторонах по 5-10 групп выступов 3, каждая группа содержит по 210 выступов, При количестве группменее пяти и в случае одиночных выступов заметно снижается интенсивностьперемешивания потоков, при количестве групп более десяти и более десятивыступбв в каждой группе недопустимо 2возрастает гидравлическое сопротивление устройства, Группы выступов отделены одна от другой плоскими участками 13, Впадины 2 и выступы 3 однойстороны пластины 1 перпендикулярнывпадинам и выступам другой стороны(фиг, 3). Пластины в наборе установлены так, что ра:стояние Ь междуплоскими участками 13 смежных пластин 1 в 3-5 раз меньше глубины Нвпадин 2, При ЬН менее, чем втри раза, создаются условия для...

Номер патента: 1238004

Опубликовано: 15.06.1986

Авторы: Беляков, Иванов, Сукманов

МПК: G01R 31/08

Метки: замыкания, землю, изолированной, места, нейтралью, расстояния, сетях

...время, отсчитываемоеот начала замыкания;ь С - ЩЧ (Чо - скорость рас-пространения волны в контуре провод - земля).График наводимой в индуктивном датчике 1 ЭДС Е представлен на фиг.2, кривая 1. Наведенная в датчике 1 ЭДС поступает на вход амплитудногодетектора 3 и одновременно на отрицательные входы компараторов 4 и 5. При поступлении на вход амплитудного детектора 3 ЭДС на выходе его появляется напряжение (фиг.2, кривая 11). Это напряжение поступает на положительный вход компаратора 4 и через резистор 6 на положительный вход компаратора 5. Сопротивление резистора б выбрано таким, чтобы отношение напряжения, поступающего на положительный вход компаратора 5,к напряжению, поступающему на положительный вход компаратора 4, равнялось 0,1 Е...

Номер патента: 1237593

Опубликовано: 15.06.1986

Авторы: Беляков, Боронников, Васильев, Динкель

МПК: B66B 1/30

Метки: подъемной, шахтной, электроприводом

...пкв 22, л;пчик 23 ереме(цеия шкива, подъемная машина 24 с копровь(ми шкивами 25 и 26, подъемыс сосулы 27 и 28 и полъсмыс кззты 29 и 30.Устройство работает слелуюпИм образом.С выхола блока 1 поластся сигнал пацала движеция. Взлатчик 2 программы лвижеия аидет формировать программу движеция одъемого сосуда в фуцкции времени. Ол(и)времео с входным сигцалом а ВХО блока 15 посупаст сГдл с Датчика 14 загрузки, и ца выходе блок 15 формируется с) 1)л, полярность которого опрелеляется зала цым направлением лвжсия, а всличица - приложеццым статицеским моментом. При поступлении упомянутого ступеццатого сигнала ца вход формиро)атег 5 статических характеристик ца его выхолах формируются сигналы управления током якоря и током возбуждения.В результате...

Номер патента: 1232360

Опубликовано: 23.05.1986

Авторы: Бахарев, Беляков, Благонравов, Востриков, Орлов, Трещалин, Шептунов

МПК: B22C 15/272

Метки: головка, импульсная

...уровня магистрального давления за счет того, что диаметр Р 8 поршня 7 больше диаметра Р, . Поскольку диаметр Р, поршня 7 клапана больше диаметра Р седла 5 вдувного отверстия 4, поршень 7 имеет кольцеобразный бортик, шириной, равной Р,Р, на который действует давлениесжатого воздуха в ресивере 1. Рабочий процесс головки осуществляется.при сбросе давления из полости 10.При этом сила давления на кольцеобразный бортик поршня 7 шириной, рав. ной Р,-Р, становится больше, чем сила давления на поверхность поршня 7 по диаметру Р сверху в полости 10 и веса поршня 7. Поршень 7 начинает медленно перемещаться вверх, так Какразность сил, действующих на него сверху и снизу, невелика. При этом открывается зазор между поршнем 7 и седлом 5, и...

Номер патента: 1231376

Опубликовано: 15.05.1986

Авторы: Беляков, Ливчак, Ночный, Павлов, Серебряков, Степин, Филиппов

МПК: F28D 7/16, F28F 9/22

Метки: блок, кожухотрубного, опорных, перегородок, теплообменника, труб

...патрубок 8 в межтрубное пространство поступает теплоноситель, проходит через свободные проходы опорных перегородок 1 по винтообразной линии, равномерно в поперечном направлении обтекая трубы 3, и выходит через патрубок 9. Другой теплоноситель протекает по трубам 3 и черезих стенки обменивается теплом с теплоносителем межтрубного пространства. 1 1231Изобретение,относится к элементам кожухотрубных теплообменников, применяемых в системах теплоснабжения, и может быть использовано в различных отраслях промышленности (химической, пищевой и т.д.).Цель изобретения - снижение трудоемкости изготовления блока, уменьшение гидравлического сопротивления межтрубного пространства теплообмен ника и повышение эксплуатационной надежности.На...

Номер патента: 1231343

Опубликовано: 15.05.1986

Авторы: Беляков, Волков, Зотов, Наринский, Писарев, Степ, Чернецов

МПК: F25J 3/04

Метки: воздуха, разделения

...3 и колонны 4. Вторую несконденсированную часть газообразного азота дросселируют, подогревают либо втеплообменнике 7 до 95 - 96 К за счет охлаждения адиабатически расширенного воздуха, либо в охладителе 6 за счет подогреваобогащенной кислородом жидкости и смешивают с отходящим азотом.Пример. Воздух сжимают в компрессоре 1 до давления 0,6 МПа и направляют на охлаждение и очистку от примесей в аппараты узла теплообмена 2 (например, регенераторы). Незабиваемость реге нераторов 2 обеспечивают отбором из их средней части несбалансированного петлевого потока. Охлажденный и очищенный в регенераторах воздух разделяют на две части: большую направляют на предварительное разделение в колонну 3, меньшую смешивают с петлевым потоком, образуя...

Номер патента: 1229662

Опубликовано: 07.05.1986

Авторы: Беляков, Вендельштейн, Мельников, Моисеенко

МПК: G01N 21/81

Метки: воды, минералах, связанной

...4 Изобретение относится к геологии,а именно к петрофизическим методамисследования пород при анализе ихкомпонентного состава, и может бытьиспользовано для определения содержания в составе исследуемых пород физически и химически связанной водыФотометрическим способомЦелью изобретения является определение содержания физически и химически связанной воды в минералахсложного состава, содержащих летучиекомпоненты.П р и м е р. Навеску пробы каолинита в течение 10 сут выдерживают 15в парах насыщенного водного раствораВ АС Г 2 Н 0 Р / Р, =О, 9019), после чего ее разделяют на две части, однаиз которых является контрольной иисследуется известным способом при 2 Опомощи дериватографа, а из другойпо стандартной методике тонкодисперсных осадочных...

Номер патента: 1229135

Опубликовано: 07.05.1986

Авторы: Беляков, Колобов, Кузнецов

МПК: B65G 13/12

Метки: конвейер, роликовый

...гнездапод оси роликов выполнены полукру1Изобретение относится к машинам непрерывного транспорта, а точнее к роликовым конвейерам с регулируемыми по высоте роликами, и может быть использовано для транспортировки штучных грузов.Целью изобретения является снижение трудоемкости регулировки уровня роликов.На фиг. 1 изображен роликовый конвейер, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1 (по роликовому конвейеру).Роликовый конвейер имеет раму 1 с установленными на ней роликами 2 на осях 3. Последние размещены в выполненных на раме 1 вертикальных пазах 4 и опираются на полукруглые гнезда 5 съемных скоб 6. ПолукругСоставитель Техред И,Ве актор П, Коссей Заказ 2410/17 Тираж ВНИИПИ Государствен по делам изобрете 113035, Москва., Жское...

Номер патента: 1228997

Опубликовано: 07.05.1986

Авторы: Беляков, Драгилев, Мистейко, Онегин, Шуньков, Щеткин

МПК: B23K 20/10

Метки: сварки, ультразвуковой

...два элемента ИЛИ 36 и 37, управляемый генератор 38, элемент И 39 и элемент И - НЕ 40 реверсивный счетчик 41 импульсов, коммутатор 42 фаз, программатор 43 и комцаратор 44. Входами системы 14 управления (фиг. 1 и 5) соответственно являются: первым - параллельно соединенные второй вход первого элемента ИЛИ 36 (фиг. 5), К-вход второго триггера 28, Я-вход четвертого триггера 30, вторым - вход первого аналогового ключа 23. Выход первого элемента ИЛИ 36 подключен к 8-входу третьего триггера 29, выход которого подключен к управляю 1 цему входу генератора 38, выход которого связан со счетным входом счетчика 41 и вторым входом коммутатора 42 фаз, выходы которого являются первым выходом системы 14 управления (фиг. 1 и 5). Выход второго...

Номер патента: 1228866

Опубликовано: 07.05.1986

Авторы: Беляков, Бобров, Бон, Горбунов, Карачевцев, Косицкая, Кроль, Максимов, Осьмак, Петраш, Сидоренко, Симбирцев

МПК: A61M 1/16

Метки: массообменное

...на дне выемок 13. Выступы 2 имеют в поперечном сечении прямоугольную форму, в них выполнены прорези 14 с закругленными вертикальными гранями. По прорезям осуществляется движение потока на пластине 1. Прорези 14 могут быть размещены одна напротив другой. Прорези 14 каждого выступа 2 могут быть также смещены относительно прорезей соседнего выступа на половину расстояния между прорезями в выступе. Последний вариант взаимного расположения прорезей 14 создает преимущество для перемешивания потока. Высота прорезей 14 равна расстоянию Ь между смежными пластинами 1 в наборе на плоских участках 12, а ширина С прорезей превышает это расстояние в 10 - 20 раз. При меньшей ширине прорезей недопустимо возрастает гидравлическое сопротивление...

Номер патента: 1228075

Опубликовано: 30.04.1986

Авторы: Беляков, Веселов, Гробовой, Златорунский, Кононов, Осипов

МПК: G05B 19/18

Метки: программного, цифровая

...45 го кода координаты текущего положения (Ит + И , что соответствует вычитанию И - И ), на выходах сумматора 3 устанавливается код разности координат И -Ид в прямом коде Я, ес" 5 О ли эта разность не меньше нуля(И И ), при этом на выходе переноса. устанавливается сигнал Р 1=1 или "лев дополнительном коде 81, если этаразность меньше нуля (И, И ), при 55 этом на выходе переноса устанавлива" ется сигнал Р 1=0. Направление перемещения объекта 5 определяется зна-. чением сигнала 21 поступающего в исполнительный блок 4.лКод разности 31 или 81 координат И и И с выхода сумматора 3 поступает на вход первого числа сумматора 2, На вход второго числа сумматора 2 поступает прямой И или обратньй код И, формирующийся в результате последовательного...

Номер патента: 1226669

Опубликовано: 23.04.1986

Авторы: Беляков, Веселов

МПК: H03M 1/64

Метки: «угол-код»

...с выхода фазовращателя 6 срабатывает нуль-орган 4, которыи вырабатывает импульс, поступающий насчетный вход "-1" реверсивного счетчика"1 О и на К-вход КБ-триггера 7. 40При этом через элемент И 8 прекращают поступать импульсы с выхода генератора 2 на счетный вход счетчика. На инверсном выходе появляетсясигнал логической единицы, поступающий на установочный вход Р-триггера 9, и по приходу первого импульсас выхода генератора 2 на счетныйвход Р-триггера 9 на его выходе формируется управляющий сигнал, по которому осуществляется запись коцаугла поворота с выхода счетчика 1 икода общего числа оборотов с выходареверсивного счетчика 1 О в выходнойрегистр 11. 55При повороте фазовращателя на уголоболее 360 общее количество переходов через нуль...

Номер патента: 1226528

Опубликовано: 23.04.1986

Авторы: Беляков, Веселов

МПК: G11C 7/24

Метки: буферное, запоминающее

...импульса считывания на К-входе КБ-триггера 8 перебрасывает его в нулевое состояние, запрещая тем самым включение режима записи до тех пор, пока не закончится цикл считывания информации из накопителя 2 в выходной регистр 3. При этом на инверсном выходе КБ-триггера 8 появляется единичный сигнал, который ввиду наличия единичного уровня на инверсном выходе КБ-триггера 10 поступает через третий элемент И 7 на второй управляющий вход многофазного генератора 9 одиночных импульсов, по которому разрешается Формирование импульсов, тактирующих цикл считывания информации из накопителя 2 в выходной регистр 3. При этом в начале появляется импульс на четвертом выходе многофазного генератора 9 одиночных импульсов, поступающий через...

Номер патента: 1225842

Опубликовано: 23.04.1986

Авторы: Беляков, Дорофеев, Сафронова, Соколенко, Царенко

МПК: C07D 323/00

Метки: 12-дибенз-1, 16-гексаоксациклооктадекадиена-2, 25-динитро-2

...г(17,9 мас.%) 20,25-динитродибенз"18-краун-б.Суммарный выход 96,3 мас.7,Т.пл, 21,25-динитродибенэкраун248-254 С, а 20,25-динитродибенз-краун228-232 С.Элементный анализ.Найдено, 7: С 53,31; Н 5,00;Н 6,18.С, На, И 01 оВычислено, %: С 53,33; Н 4,92;И 6,22,Мол, масса 450,40.ИК-спектр: 1140 (гласим "СН 2-О-СН 2); 1275 (гласим РЬ-.О-СН 2-) 31530 Яаснщ Н 0) еИК-спектры обоих изомеров идентичны в области отпечатков пальцев. Аналогично примеру 1 проводят ряд синтезов с варьированием соотношения реагентов и температурных условий. Результаты нитрирования дибенэ 18-краун"б (Кр) даны в табл. 1.1225842 Физико-химические константы целевых продуктов, полученных по примерам 9-11 без дополнительной очистки, практически идентичны, При этом к...

Номер патента: 1224322

Опубликовано: 15.04.1986

Авторы: Беляков, Нишанов, Шипилевский

МПК: C08K 5/00, C08K 5/3435, C08L 63/02 ...

Метки: композиция, полимерная

...физико-механических показателей эпоксидной композиции и долговечности изделий на ее основе,Повышение долговечности пресс- оснастки тесно связано с такими характеристиками композиции, как 1224322, 3ударная вязкость, теплостойкость,удерживающая сила.Композиция готовится следующимобразом.В термостатированную эпоксиднуюдиановую ЭДсмолу вводят рассчитанное количество модификатора сего отвердителем, затем отвердительэпоксидного олигомера. После тша 1 О тельного перемешивания композициизаливают в формы для получения рельефных матриц (400 Х 400 Х 20 мм) и формыдля изготовления образцов-брусков,1 2 3 4 5 6 7 8 9100 100 100 100 100 100 100 100 100 5 5 5, 5, 5 5 ) 0,5 1 3 . 5 7 0,5 1 0,005 0,0 0,03 .0,05 0,07 0,005 0,01 0,03 0,05 0,02 0,05 О,....

Номер патента: 1224093

Опубликовано: 15.04.1986

Авторы: Беляков, Благонравов, Закалинский, Орлов, Трещалин, Царев, Шептунов

МПК: B22C 15/272

Метки: головка, импульсная

...сопла 2 перекрыта ступенью 5 поршня 6, который движется в направляющем стакане 7, Над поршнем 6 расположена полость 8 с амортизатором 9 и отверстиями 10, соединенным с атмосферой и с магистралью сжатого воздуха краном управления, Ресивер соединен С воздушной магистралью по" средством отверстия 11. Поршень 6 имеет кольцеобразный порожек 12 так как Э больше Р седла отверстия 3.Импульсная головка работает спедующим образом. Через отверстие 1 О в полость 8 подается сжатый воздух из магистрали, под действием которого поршень 6 прижимается к уплотнениям седла вдув- ного отверстия 3, степень 5 поршня 6 входит в цилиндрическую часть сопла 2 импульсной Головки и перекрыва 24093 2ет вдувное отверстие 3. Давление в полости 8 становится равным...

Номер патента: 1222638

Опубликовано: 07.04.1986

Авторы: Беляков, Лозинский, Паушкин, Рыбин, Субботин

МПК: C03B 13/14

Метки: плит, стекла

...Ввиду тогочто, валы 3 и 4 устанавливаются с неболь-, 22638 2 5 1 О 15 20 25 30 35 40 45 50 55 шим зазором между собой, то между частями стекломассы, заключенными в секции нижнего вала, образуются пережимы (не показаны) соответствующие ножам 15 и 16 обечайки 11 и соединяющие между собой стекломассу в секциях. Разрушение этих пережимов происходит эа счет градиента давлений паровой подушки в секциях 14, создаваемого посредством неодинаковой подачи воды в секции через отверстия 12 и 13 в обечайке 11. За счет этого выталкивающеевоздействие, испытываемое стекломассой от паровой подушки, будет различным в каждой секции, что предопределяет разное уплотнение стекломассы в соседних секциях, т,е. их сдвиг относительно, друг друга и разрушение...

Номер патента: 1220663

Опубликовано: 30.03.1986

Авторы: Беляков, Бон, Горбунов, Карачевцев, Косицкая, Кроль, Максимов, Осьмак, Петраш, Симбирцев

МПК: A61M 1/16

Метки: массообменное

...потоков на двух смежных пластинах перпендикулярны (фиг. 2)Пластиныв наборе расположены с контактом выступов 2 со смежной пластиной. Выступы 2 имеют в поперечном сечении треугольную форму и размещены перпендикулярно направлению потока на пластине по всей ее ширине. Между смежными пластинами ооразованы каналы 2 для потоков глубиной ), в 5 10 раз меньшей высоты Н выступов 2. ПриН более чем в 10 раз заметно снижается интенсивность массообмена за счет ухудшения условий перемешивания потоков, а при (Н менее чем в 5 раз недопустимо возрастает гидравлическое сопротивление устройства.Каналы 12 для потоков могут быть образованы проточками 13 в выступах 2 (фиг. 3 и 4). Проточки 13 выполнены так, что в поперечном сечении форма каждого выступа...

Номер патента: 1220662

Опубликовано: 30.03.1986

Авторы: Беляков, Бон, Карачевцев, Косицкая, Кроль, Максимов, Осьмак, Петраш, Сидоренко

МПК: A61M 1/16

Метки: крови, оксигенатор

...между соседними пластинами в наборе, которое обеспечивается участками герметизации на периферии пластин. Обращенные друг к другу края выступов 2 соседних рядов расположены на одной линии, перпендикулярной направлению потока (фиг. 4) . Выступы 2 каждого ряда сдвинуты относительно выступов 2 соседнего ряда на половину расстояния между выступами в ряду (фиг. 3 и 4). Такое взаимное расположение выступов 2 на пластине 1 обеспечивает создание многократно расслаивающегося потока на пластине, показанного на фиг. 4, что приводит к увеличению степени перемешивания и повышению эффективности массообмена. При наличии на пластине 1 менее чем 8 - 10 рядов выступов 2 число расслоений является недостаточным для получения эффекта значительного...

Номер патента: 1220033

Опубликовано: 23.03.1986

Авторы: Беляков, Кокоулина

МПК: H01P 1/218

Метки: свч-фильтр

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб. д, 4/5 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к технике СВЧ и может использоваться в приемо- передающей и измерительной СВЧ аппаратуре,Цель изобретения - уменьшение габаритных размеров устройства,На чертеже представлена конструкция СВЧ-фильтра,СВЧ-фильтр содержит отрезок прямоугольного волновода 1, диафрагму 2 с центральным отверстием 3, гиромагнитный резонатор 4, диэлектрический стержень 5, электромагнит 6.СВЧ-фильтр работает следующим образом.Волна СВЧ, проходя по отрезку прямоугольного волновода 1, возбуждает прецессию вектора намагниченности в гиромагнитном резонаторе 4, что приводит к...

Номер патента: 1219297

Опубликовано: 23.03.1986

Авторы: Беляков, Крюков, Сергеев, Сергеева

МПК: B23K 20/14

Метки: давлением, сварки

...водородаиз наводороженного слоя соединяемыхдеталей,Затем производят охлаждение деталей, развакуумирование камеры и их извлеченйе из нее,Предварительное наводороживание поверхностного слоя электролитическим способом в указанном растворена глубину 20-500 мкм с последующейизотермической выдержкой при сваркес продолжительностью, обеспечивающей полное удаление водорода и наводороженного слоя, позволяет снизить температуру сварки и уменьшить деформацию свариваемых деталей в свяэи с тем, что водород, предварительно введенный в поверхностный слойпри сдавливании, перемешаясь в более напряженные участки свариваемыхдеталей, разрушает окисную пленку на свариваемых поверхностях, Одновременно с этим наличие водорода вуказанном слое приводит к...

Номер патента: 1218959

Опубликовано: 23.03.1986

Авторы: Анисимов, Беляков, Кузнецов, Фомин, Шухман

МПК: A01C 7/00

Метки: высева, нормы, посевного, прибор

...Пуск через формирователи 20 и 21 логических единиц соединена с й-входом счетчика 16 и триггера 17.Прибор работает следующим образом.При пересечении клубнями картофеля пучка света, испускаемого излучателем 2 датчика 1, в приемнике 3 возникают импульсы напряжения, число которых равно количеству высеваемых клубней. Эти импульсы, усиленные усилителем 4, поступают на первый вход компаратора 5, на второй вход которого подаетсп сигнал с задатчика 6, Уровень амплитуды этого сигнала регулируется в зависимости от размеров и массы клубней высаживаемой фракции. Это неооходимо для защиты приборы от ложного срабатывания при попадании в посевной материал мелких камней. комков земли, некондиционного картофеля. При превышении величины сигнала,...

Номер патента: 1218256

Опубликовано: 15.03.1986

Авторы: Беляков, Еньков, Исаков, Портнов, Шейко

МПК: F23G 7/06

Метки: газов, обезвреживания, сбросных, термического

...9, Устройство оборудовано каналами 10 подвода исходных и отвода обезвреженных сбросных газов и перекидным клапаном 11.Устройство для термического обезв,реживания сбросных газов работает 1 сдедующим образом. Холодный сбросный газ через канал 10 и перекидной клапан 11 подается в поднасадочное пространство и через решетку 9 входит в газопроницаемую насадку 4, где он подогревается за счет тепла, аккумулированного в насадке в предыдущем периоде, после чего сбросный газ поступает через щель 6 между дополнительным сводом 5 и общим сводом 2 к корням факелов горелок 7, работающих в этом периоде.Подогретый сбросный газ смешивается с горячими продуктами горения топли) 218256 2ва, нагревается до заданной температуры обезвреживания и поступает в...

Номер патента: 1217561

Опубликовано: 15.03.1986

Авторы: Беляков, Благонравов, Мокроусов, Орлов, Трещалин, Шептунов

МПК: B22C 15/02

Метки: литейных, форм, формовочная

...рамка 12. Воздушная уплотняющая головка 9 содержит быстродействующий клапан с плитой 13 и штоком 14, состоящий из перфорированной пластины 15, направляющего элемента 16 и установленной противоположно пластине 15 перфорированной плиты 13 со штоком 14. Пластина 15 жестко соединена с затвором 17 дозатора 18 и шарнирно соединена с направляющим элементом 16, Шток 14 плиты 13 входит во втулку 19, которая является: направляющей, а доуплотняющая плита фиксируется в верхнем положении устройством 20 и соединена с возвратным пневмоцилиндром 21, Ресивер 10 соединен с магистралью сжатого воздуха отверстием 22. Лады опоки 23 имеют эластичное жаропрочное покрытие 24, Челюстной затвор 17 приводится в действие пневмоцилиндрами 25, а возвратный...

Номер патента: 1217545

Опубликовано: 15.03.1986

Авторы: Беляков, Глазунов, Долматов, Каменский, Трещалин

МПК: B22C 1/00, B22C 1/20

Метки: литейных, смеси, состав, форм

...смеси 6-10, 13-15, 18-19, 2 1-24 соответствуют изобретению. Оптимальное содержание омыленноготаллового пека в смеси 0,05-0,8 Хв пересчете на сухое вещество (смеси 6-10, табл. 1). При введении пека менее 0,05(смесь 5, табл. 1)прочность смеси на сжатие по сыромунедостаточна, а содержание в нейблестящего углерода незначительно(О, 13 ) . В результате поверхностьотливок в значительной мере поражена пригарной коркой. При повышенномсодержании в смеси омыленного таллового пека - более 0,8 Х (смесь 11,табл. 1) ухудшается формуемость смеси и тем самым снижается степеньуплотнения форм и качество поверхности отливок. При оптимальном содержании омыленного таллового пекав смеси. обеспечиваются ее высокиеформуемость (75-85 ед) и текучесть(68-85 ),...
