Балакин

Номер патента: 895572

Опубликовано: 07.01.1982

Авторы: Балакин, Белоусов, Бердянский, Близнюков, Веевник, Заславский, Литвинский, Назаренко, Пирогов, Рябков, Ходак

МПК: B21C 51/00

Метки: маркирования, многострочного

...Полость а - рабочая полость привода. Накатная каретка 2 с установленными на ней дисками 4 с клеймами, механизм смены клейм и привод подачи карегки к баллону образуют узел клеймения.Привод 14 прижатия баллона смонтирован в опорной стойке 15 и связанной с обоймой тягами 16, Эта связь обеспечивает замыкание усилий в системе: стойка - балюн - тяги - обойма без передачи усилий ки 17, в которую устанавливается башмак баллона. Тем самым обеспечивается передача усилия на баллон при накатке и извлечение баллона из обоймы после клеймения. Между круговой обоймой 1 и опорной стойкой 15 привода 14 размещены неприводные опорные ролики 18.Устройство работает следующим обраные корпуса каретки 2 с накатными дисками 4 удерживаются пружинами -...

Номер патента: 890062

Опубликовано: 15.12.1981

Авторы: Балакин, Гуляев

МПК: G01B 5/30

Метки: давлением, деформации, металлов, обработке, параметров

...торца продеформированной части 5 заготовки 3 регистрируется фотодатчиком 7 и 8, цто4позволяет определить осевую скоростьпродеформированной части 5 заготовки3 при выходе из очага деформациикак отношение расстояния между фото датциками 7 и 8 к интервалу временипрохождения мимо них переднего торца56части 5 заготовки 3. При прохождении передним торцом части 5 заготовки 3фотодатчика 8 последний дает сигнал исполнительному механизму 9 привода пресса на сброс давления жидкости 2в контейнере 1, что обеспечивает торможение заготовки 3. После торможения заготовки 3 ее извлекают из 0 1 определения толщины смазочного слоямежду инструментом и заготовкой Р очаге деформации,Указанная цель достигается тем,что при деформировании заготовки измеряют...

Номер патента: 889747

Опубликовано: 15.12.1981

Авторы: Балакин, Виноградов, Миронов, Россошинский, Челноков

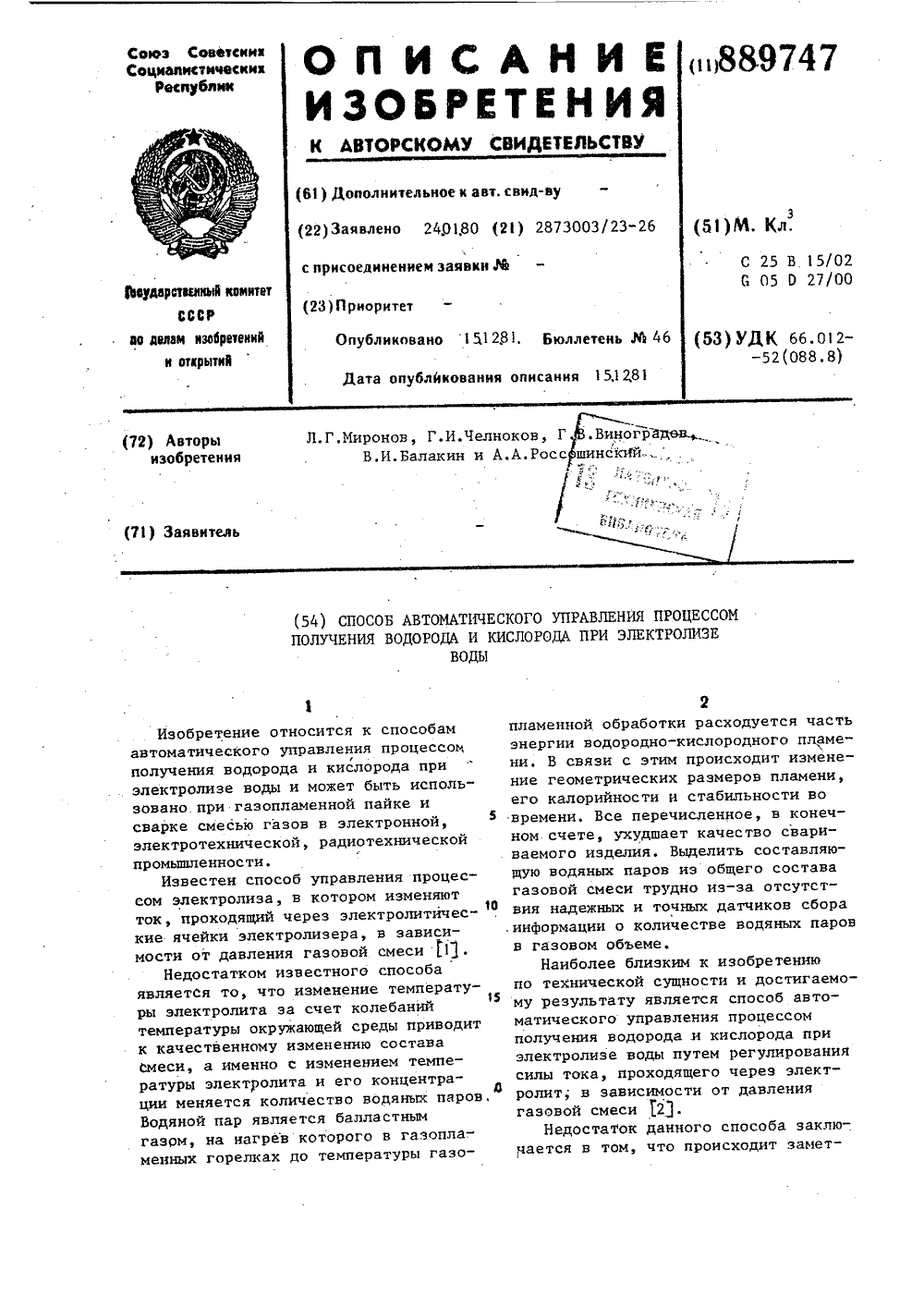

МПК: C25B 15/02

Метки: водорода, воды, кислорода, процессом, электролизе

...функциональная схема системы автоматического управления, реализующей данный способ.Способ осуществляется следующим образом.При прохождении электрического тока через ячейки биполярного электролизера 1, заполненные электролитом, в процессе электролизера происходит изменение температуры электролита в сторону увеличения и соответственно увеличивается содержание водяных паров над электролитом. Полученная водородно-кислородная смесь, насыщенная водяными парами, подается при частичной ее конденсации в рабочую камеру 2 через нагревательный элемент 3. Температуру паров над электролитом измеряют датчиком 4, температуру нагрева газовой смеси - датчиком 5, Измеренные значения температур электролита и газовой смеси подают на регулятор 6 соотношения...

Номер патента: 884714

Опубликовано: 30.11.1981

Авторы: Балакин, Двоскин, Елисов, Тимушкин, Усачев, Ястребов

МПК: B02C 4/02

Метки: валец, мукомольный

...цель достигается тем,что в мукомольном вальце, состоящемиз полого корпуса с рабочей поверхностью и цапф, внутренняя поверхность вальца между цапфами выполненапо всему диаметру с кольцевыми, имеющими ребра жесткости, углублениями,радиус которых составляет 8-12 радиуса вальца, причем диаметр каждойцапфы составляет 67-80 диаметравальца.15 На чертеже представлен мукомольныйвалец.Мукомольный валец состоит из бочки 1, в которую вставлены цапфы 2,рабочего слоя 3, на который наносится 20 рабочая поверхность, балансировочныхотверстий 4, и углублений с ребрамижесткости во внутреннем слое вальца 5.Бочка, 1 вальца с нанесенной рабочей поверхностью на рабочий слой 3 25 изготовляется центробежным способомлитья из чугуна или стали. Углубления5...

Номер патента: 880419

Опубликовано: 15.11.1981

Авторы: Балакин, Степанов

МПК: A61D 3/00

Метки: животных, зажим, крупных, носовой, сельскохозяйственных, фиксации

...рычаги 1 и 2 с держателями 3 и 4 на концах, подпружиненные с помощью упругого элемента 5, вибратор 6, например электромагнитный, установлен между рычагами 1 и 2. Ось вибратора 6 -. "а-а" параллельна направлению усилия захвата. Корпус вибратора 6 соединен шарниром 7 с рычагом 2, а активный элемент 8 вибратора шарниром 9 с рычагом 1. Режим работы вибратора задается блоком управле ния 10.Работа устройства заключается в следующем.Ветсанитар сжимает рычаги 1 и 2, в образовавшийся зазор между держаЗаказ 9788/8 Ти ВНИИПИ Государст по делам и 113035, Москва, аж 690 нного Подписное омитетаСССР й и открытий ушская наб., д, 4обрете -35, Р лиал ППП "Патент", г. Ужгород оектна телями 3 и 4 помещает передний участокк носовой перегородки и...

Номер патента: 879472

Опубликовано: 07.11.1981

Автор: Балакин

МПК: G01P 5/07

Метки: измеритель, направления, скорости, течения

...На роторе закреплен магнит 11, взаимодействующий с магниточувствительнымидиодами 12, установленными на крышке б.Работа измерителя осуществляется Следующим образом. Прибор, подвешенный на шарнире в придонном слое879472 О 25 30 3540 4550 55 4воды, обтекается водным потоком со скоростью в диапазоне от 0,2 до 15 см/с. Корпус 1 сохраняет вертикальное положение за счет собственного веса и шарнирной подвески. Под действием потока воды ротор 8 начинает вращаться, причем, благодаря элементу асимметрии 9, его вращение происходит неравномерно. Когда элемент 9 движется по потоку, скорость ротора увеличивается, а при встречном движении замедляется.При вращении ротора 8 магнит 11 проходит над магваточувствительными диодами 12, вызывая изменение их...

Номер патента: 879329

Опубликовано: 07.11.1981

Авторы: Балакин, Попов, Проценко

МПК: G01J 1/10

Метки: анализа, аэрозолей, газов, жидкостей, фотометрического

...аэрозолей и газов путемпропускания модулированных с частотой Фсветовых потоков черезобразец и эталон и определения разности оптических плотностей с помощьюизмерительной схемы, с помощью модулятора, установленного в одном из 2 Осветовых потоков, осуществляют модуляцию разности фаз световых волн счастотой ОО такой, что Ю /Ю-ИР/,/Фв Ф-, где Т- время откликаизмерительной схемы на изменениедействующего значения электрическогопеременного сигнала.На фиг. 1 представленасхема устройства для реализации предлагаемогоспособа на фиг. 2 - график зависимости нулевых показаний этого уст- ЗОройства в различных режимах его работы.Луч от источника света 1,(фиг.1)пропускают через полупрозрачные зеркала 2 и полностью отражающие зеркала 3, модулируют...

Номер патента: 878939

Опубликовано: 07.11.1981

Авторы: Балакин, Пушкарев, Сальников

МПК: E21C 41/06

Метки: ископаемых, месторождений, полезных, послойной, разработки

...задон, на фпг, 2 - разрез А - Апа фиг. 1; на фиг. 3 - отработка вторичных заходок; на фпг. 4 - разрез Б - Б нафиг. 3.Блок;отовится двумя фланговыми восстающими 1 и 2.Восстаю;цпе служат для сообщения сочистным пространством, доставки руды,вснтпляц 11 п и подачи закладки. ВОсстающпс сохраняются на весь период ОтработКП О 10 КЯ,11 з слоевой выработки 3 отрабатываютпе.вп 1 п.:с заходкп .1, пз слоевой выработи 5 - Б,О - ,.ц,":пые заходкп б. Забои перв 1 11 х:.: втор,:1 пь 1 х заходок остапавлп 21:о".:с доходя до границы блока на ве, - .:и 11 пу 1 Б.;, Бпы слоевой выработки; очистЫС ЗЯ.ц.о.;1 З 2 КЛЯ;1 ЫВЯЮТ ВМССТЕ СО СЛОЕ"и, - ,- -, - : Я ЛЯ ООЛСС ПОЛПОГО ПОДбучиваппя кровли находкам и слоевым выработкам придают уклон до 10 - 15.Перед...

Номер патента: 875078

Опубликовано: 23.10.1981

Авторы: Балакин, Ляшенко, Прокопенко, Пушкарев

МПК: E21D 20/00

Метки: анкерной, выработки, крепью, кровли, укрепления

...отработанного слоя, а последующее закрепление осуществляют путем их замоноличивания при закладке.На фиг, 1 изображен вид пространства отработанного слоя с установленными в нем в проектном положении анкернымн штангами; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - вид очистной выработки (камеры) с укрепленной анкерной крепыш кровлей из затвердевшей закладки.Способ укрепления кровли выработки заключается в следующем.Анкерные штанги 1 устанавливают в проектное положение на почве 2 пространства отработанного слоя 3, после чего закрепляют путем их замоноличивания при закладке. Установку анкерных штанг 1 на почве 2 можно осуществлять с помощью массивных плит, являющихся основанием анкерных штанг,875078 Формцла изобретения иг. или...

Номер патента: 869949

Опубликовано: 07.10.1981

Авторы: Балакин, Белокриницкий, Французов, Черноиваненко, Шибанов

МПК: B22D 13/02

Метки: отливки, труб, центробежнолитейная

...кольцевым сепаратором 10,установленным с зазором между. формойи кбжухом,Для интенсивного охлаждения отливки применяется система подачи охлаждающего агента (воды) 11 в пространство между кожухом 4 и формой б,состоящая иэ нагнетательного насоса(на чертеже не показан), подающеймагистрали 12, приемной камеры 13 иотводной камеры 14, замыкающееся поокружности через уплотнительные кольца 15 на кожух 4 в местах соответствующих в нем отверстий 16 и 17.Металлическая Форма б Фиксируетсяв кожухе 4 посредством фланцев 18 и19, у раструбной части формы Фиксируется фланцем 18, имеющим общеежесткое разъемное соединение с кожухом и формой, а с противоположнойстороны - фланцем 19, имеюцим скользящее соединение через уплотнительноекольцо 20 с формой б и...

Номер патента: 863163

Опубликовано: 15.09.1981

Авторы: Балакин, Белокриницкий, Зазовский, Педан, Французов

МПК: B22D 13/02

Метки: отливки, труб, центробежно-литейная

...установки центрирующих пружинных опор 7 в соответствующее рабочее положение внутри ротора 4 начало каждой ступени 11 имеет конусообразный переход, относительно которого кольцевые углубления 10 на форме 6 смещены в сторону уменьшения диаметра ступеней.По концам металлическая форма 6 фиксируется в роторе 4 посредством фланцев 12 и 13 (фиг. 1), у раструбного конца фланцем 12, имеющим общее жесткое разъемное соединение с ротором и формой, а с противоположной стороны - фланцем 13, имеющим скользящее соединение через уплотнительное кольцо 14 с формой 6 и жесткое разъемное соединение с ротором 4,5 1 О 15 20 25 30 35 40 4Для охлаждения формы с залитым в нее металлом применяется система подачи и отвода охлаждающего агента 15 (воды) в...

Номер патента: 863050

Опубликовано: 15.09.1981

Авторы: Балакин, Близнюкова, Бондарь, Власенко, Гуляев, Друян, Жуковский, Карпов, Милов, Немогай, Рябчий, Фен, Шломак, Штейн

МПК: B21C 23/08

Метки: внутренних, дефектов, исправления, металлических

...материала изделия. На чертеже изображено устроиство, реализующее предлагаемый способ.В соответствии с данным способом металлическое изделие помещают в заполненную рабочей жидкостью полость контейнера и ходом плунжера или соединением полости с автономным источником давления повышают давление жидкости полости до величины, равной 0,4 - 0,6 предела текучести материала. Одновременно с этим изделие нагревают до температуры, равной 0,7 - 0,8 температуры плавления материала изделия. Нагрев может быть осуществлен, например, путем пропускания через изделие электрического тока, После этого контейнер разгружают. Время сброса давления должно быть не меньше 25 - 50 с, что обеспечивает плавную разгрузку изделия и предотвращение...

Номер патента: 860819

Опубликовано: 07.09.1981

Авторы: Балакин, Герасимов, Нудель

МПК: B01D 27/12

Метки: патронный, фильтр

...патрубком 11 слива суспензии перед регенерацией. Патрубки 8 и 11 размещены на такихуровнях, чтобы обеспечить во время регенерации необходимые соотношения воздуха и жидкости в камерах фильтра - иУз2 У 2Верхний конец патрубка 9 подведен подтрубную доску 2, чтобы предотвратить выброс жидкости при регенерации. Диаметрпатрубка 9 рассчитан по приведенной вышеформуле,Фильтр р а ботает следующим обр азом.Исходная суспензия через патрубок 5 подается в фильтр и разделяется, образуя нанаружной поверхности фильтрующих патронов 1 слой осадка. Фильтрат отводитсяиз камеры фильтрата 4 через патрубок 8,установленный на расчетном уровне.После окончания фильтрования и прекращения подачи суспензии в камере фильтрата 4 образуются необходимые для...

Номер патента: 858958

Опубликовано: 30.08.1981

Авторы: Балакин, Гуляев, Друян, Жуковский, Карпов, Кириченко

МПК: B21B 21/00

Метки: труб, холоднодеформированных

...позволитуменьшить время протекания процесса и повысить скорость операций обработки, т.е, повысить эффективность обработки внутренней поверхности труб55 бора, карбид титана, борид титана,алмазный порошок, шлифовальная пыльи т,д. с размером частиц в эависимости от требуемого класса обработки впределах 0,01-1,5 мк. Жидкая смесь .используется многократно до повышения концентрации продуктов очисткивыше допустимой, после чего ее эаменя 58958 фНа чертеже представлена схема осуществления способа.Способ заключается в том, что наисходную трубную заготовку наносятсмазку и ее прокатывают на оправкесо смазкой в очаге деформации и спринудительной подачей на внутреннюю поверхность выходящей иэ очагадеформации трубы жидкой смеси в...

Номер патента: 857639

Опубликовано: 23.08.1981

Авторы: Асадский, Балакин, Голонцов, Шамароков

МПК: F22B 37/30

Метки: внутрибарабанное, сепарационное

...6, оси 7 которых расположены между осями 8 нижележащего листа 1. Листы 1 и 2 снабжены закраинами 9 и 10 соответственно. В паровом объе ме 11 барабана 12 установлена ступень 13вторичной сепарации. Барабан 12 снабжен пароотводящим патрубком 14. В водяномобъеме 15 барабана 12 размещены парогенерирующие трубы 16.Генерируемый в водяном объеме 15 парсобирается под дырчатым листом 1, образуя паровую подушку 17. Пар струями через отверстия 4 листа 1 попадает в промежуток между отверстиями 5 верхнего лис8576394я улучшения неравномерности распределенияпара по зеркалу испарения. Формула изобретения фиг г.У Составитель Б. Не а Техред А. БойкасТираж 469НИИПИ Государе венного комийо делам изобретений, и о35, Москва, Ж - 35, РаушскаяППП Патент,...

Номер патента: 857634

Опубликовано: 23.08.1981

Авторы: Балакин, Голонцов, Шамароков

МПК: F22B 1/06

Метки: парогенератор

...основаниями. Парогенератор снабжен также дополнительными трубными досками 7 и 8, образованными соответственно верхним и нижним участками корпуса 1, имеющими форму усеченных конусов, обращенных один к другому большими основаниями. Теплообменные трубы 4 закреплены концами в упомянутых трубных досках 7 и 8. Сердечник 2 соединен с корпусом 1 при помощи верхнего и нижнего разъемов соответственно 9 и 10. Теплообменные трубы 3 подключены к нижнему входному и верхне857634 Формула изобретения НИИПИ. Заказ 7210/62 Тираж 469 Подписное лиал ППП Патент, г. Ужгород, ул, Проектная, 4 му выходному коллекторам соответственно 1 и 13, расположенным в полости сердечника 2, а теплообменные трубы 4 имеют нижний входной и верхний выходной коллекторы...

Номер патента: 857233

Опубликовано: 23.08.1981

Авторы: Балакин, Бурындин, Емков, Иванов, Плахута, Позднышев, Смирнов

МПК: C10G 33/04

Метки: нефти, обезвоживания, обессоливания, состав

...неионогенного деэмульгм соотношении ко ентов,при следуювес,%: 5857233 ьЕ поли. (2-оксинропиленимин).поли. (оксиэти Ж - полимер форм лы Е, но прилен 1-метилен.хинальдиний хлорид) формулыНсКН (СН СН СН МН) (СН 2 СИ)СН 2 Н СН МН 9.2 2 2ОН СН ОННЕСЕЕСН,ГПосле отстоя выделивдуюся воду сливают,Соотношение компонентов составляет, вес.,4:Дисольва 50-90 а из водяного слоя берут среднюю пробу наВодо раств ори мыи содержание хлористых солей и воды,полимер (А-Ж) до 100 Для сравнения в тех же условиях произвот об аботк эмульсии с применением известРасход водорастворимого полимера состав- дят абра отку муного состава из дисолвана 4411 и полиакрилляет 1 - 10 г/т эмульсии.15П ), Расход ПАА - 10 г/т, РезультаОбезвоживанию подвергают модельную эмуль...

Номер патента: 845896

Опубликовано: 15.07.1981

Авторы: Балакин, Гуляев, Друян, Жуковский, Карпов, Максимова-Гуляева

МПК: B21B 19/04

Метки: винтовой, прошивки

...скоростей оправки и .гильзы.845896 Формула изобретения 1 Ю гЮпра 3 т и л 7 ылю 8 ка пОщнаиеное хосеп айролп 8 У ь Л. ойка атури Составител МТехред А. Б сТираж 888Государственного колам изобретений иква, Ж - 35, РаушсПатент, г. Ужгород Корректор Г. НПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная, 4 а ова едактор Л. Конецкаяаказ 5419/45ВНИИПИпо д113035, МоФилиал ППП Процесс прокатки по предлагаемомуспособу осуществляется следующим образом,Сплошная заготовка задается в валкизадающим устройством. После захвата заготовки валками заготовка перемещаетсяв направлении прокатки под действием сил,действующих на нее со стороны валков. Начиная с момента соприкосновения переднего торца заготовки с носком оправки и домомента окончания...

Номер патента: 838377

Опубликовано: 15.06.1981

Автор: Балакин

МПК: G01F 23/18

Метки: мареограф, моря, открытого

...в виде манометрической многовитковой пружины (трубкаБурдона) 2, установленной на основании 3 корпуса с выходным отверстием 4 для подачи давления.Подвижный конец манометрическойпружины имеет поводок 5, взаимодействующий с игольчатым шипом б, ус Цтановленным на якоре 7 электромагнита 8, являющегося элементом звена управления включением приемника давления, Электромагнит 8 закреплен на роторе 9 индуктивного 45дифференциального преобразователя,который подвешен к корпусу 1 на уп"ругом крестообразном шарнире 10.Шарнир представляет собой две упругие металлические пластины П-образной формы, расположенные под углом90 ф. Благодаря упругому шарниРУ 10ротор 9 может в небольших пределахповорачиваться вокруг вертикальнойоси, по которой...

Номер патента: 838099

Опубликовано: 15.06.1981

Автор: Балакин

МПК: F04C 2/00

Метки: действия, объемного, роторная

...18, между которыми расположены упорные шайбы 22. Шипы 19 и 21 крестовин 18 входят в подшипники 23 кривошипов 24, установленных в подшипниках 25 шестерен с чашками в сборе 15 и 26. Кривошипы 24 жестко соединены с сателлитами 27, входящими в зацепление с неподвижными коническими шестернями 28 и 29, закрепленными на боковине 8 и на крышке механизма 16. Шестерня с чашкой в сборе 15 установлена в подшипнике 30 крышки механизма 31, а шестерня с чашкой в сборе 26 установлена в подшипнике 32 боковины 9. Шестерни с чашками в сборе 15 и 26 входят в зацепление с шестернями 33, жестко закрепленными на синхронизирующемзалу 34, установленном в подшипниках 35 и 36. В цилиндре 7 имеются впускные 37 и выпускные 38 окна. Между лопастями 3, 5 и...

Номер патента: 833398

Опубликовано: 30.05.1981

Авторы: Балакин, Бондарчук, Лашко, Писарев, Россошинский

МПК: B23K 35/24

Метки: паста, паяльная

...202 или др. Флюс 209: (ВОВ - 35; КГ - 42; КВГ - 23); воды й небольших добавок смеси солей фосфорнокислой меди (С ц Р 04)а ОН 4 - 40; СцРО 4(ОН) - 20; СоОНСцРО -20; Сцэ(Р 04) 3 Н О)-20 в количестве 0,2-1.Паяльная паста может применяться для пайки изделиЯ в любом пространственном положении горизонтальном, вертикальном, наклонном, потолочном) с применением любого источника нагре- ва (в электрической печи на воздухе, злектросопротивлением, индукционного, радиационного, газопламенного).Для проведения. лабораторных испытаний состав предлагаемой паяльной пасты на основе припоев медно-Фосфористого класса Сц - 7 Г;1 -5, Сц 7 Г - 3 Вп 2 2 п Флюсов фторидного класса, содержащих ВОВ, КГ, КВГ 4, воды и небольших добавок смеси солей Фосфорнокислой...

Номер патента: 833274

Опубликовано: 30.05.1981

Авторы: Балакин, Бугаева, Пастухов, Попков, Соловьев, Сысков, Худяков

МПК: B01D 15/04

Метки: кислоты, растворов, серной, электролитовот

...и нальными гр чаюю повыше ию ведут пирифункцио сточни нформ е при и принятые вни кспертиз 76,10 ание ризвле ным ион забала в, Дистехн.118 ав т нсоФилиал ППП "Патент 3 8332 пространства, Затем обезвоженный ам-фолит насыщают по кислоте, пропуская определенный объем кислого электролита, содержащего серную кислоту и ионы цветных металлов. Подачу5 раствора осуществляют снизу вверх. После сорбции кислоты оставшийся в межзерновом пространстве раствор пропускают через ионит в том же направлении, что и исходный раствор, для предотвращения десорбции серной кислоты верхним обескислоченным раствором, Для этого колонку переворачивают вокруг горизонтальной оси на 180 . После протекания раствора производят удаление раствора из межзернового...

Номер патента: 831270

Опубликовано: 23.05.1981

Авторы: Анищенко, Бабиченко, Балакин, Белоусов, Корабельников, Мищенков, Науман, Охрименко, Смирнов, Цепин

МПК: B21D 26/02

Метки: заготовок, излистовых, штамповки

...деформациипериферийной зоны от воздействияматрицы 4,Поэтому для меньшей разнотолщинности в изделиях деФормируют периферийную зону выпучиваемой заготовки 1 контактирующей с ними поверхностью матрицы 4 до оформления заготовкой 10+60 донной поверхности матрицы 4. В укаэанных пределах степень деформации выбираетсятем больше, чем больше встречныйход матрицы 4 относительно заготовки 1 (выше технологические возможности оборудования), выше требуемая производительность процесса ижестче допуски на изделия по раэнотолщинности, После обусловленного вьые оформления заготовкой 1дна матрицы 4 относительное перемещение матрицы 4 и загоовки 1 прекращают, что ведет к прекращению деформации матрицы 4 периферийной зонызаготовки 1 и окончательно...

Номер патента: 831234

Опубликовано: 23.05.1981

Авторы: Балакин, Гуляев, Друян, Жуковский, Карпов, Кириченко

МПК: B21B 17/02

Метки: заготовка, продольной, прокаткитруб

...30При длине концов более 25 наружных диаметров заготовки возрастают величины растягивающих напряжений между клетями, что при прокатке участков, удаленных от переднего и заднего кон- З35 цов, приводит к изменению толщины стенки от номинального значения, к неоправданному росту энергетических затрат.Внутри укаэанного интервала длина обрабатываемых концов определяется 40 в зависимости от диаметра прокатываемой заготовки, режима деформации и конструктивных особенностей стана. При этом, несмотря на сравнительно большой разбег предельных длин под готавливаемых концов относительно диаметра заготовки (от 10 до 25), абсолютные значения длин для одного и того же стана, но для заготовок разных диаметров, близки между собой, 5 О поскольку для...

Номер патента: 831124

Опубликовано: 23.05.1981

Авторы: Балакин, Креймер

МПК: A61H 1/02

Метки: заболеваний, лечения, позвоноч-ника

...М 19 ния описания 25.05 81 АБОЛЕВАНИй ПОЗВОНОЧНИКА 2полукорсет с лямками. Лямки полуксета соединяют с сердечником вибрра, а к корпусу вибратора, устаноленного на направляющих качения,помощью троса и блоков закрепляют1 площадку для груза. Вытяжение нают с груза 5 кг и, добавляя по 5в течение 4-5 миндоводят вес груз, до 15-25 кг, в зависимости от метки лечения После этого включаютте ратор с частотой 00 Гц, амплитуд0,2 мм. Длительность вибрационногвоздействия 15 мин. По окончаниирационной процедуры в течение 4-5постепенно снижают силу вытяжения5 О. После снятия нагрузки больнойтается на кушетке 10 -15 мин.курс лечения назначают 10-12 пцедур.,4. 3 65,4 67 орные тельРефле Йувст Жалобы н,боль 59,1 . 66 32,2 46 9 4,5 58,.7 н Предлагаемый...

Номер патента: 829362

Опубликовано: 15.05.1981

Авторы: Балакин, Виноградов, Лебедев, Миронов, Полежаева, Россошинский, Файрушин, Челноков

МПК: B23K 5/00

Метки: cbapke, газопламенной, пайке, производства, смесигазов

...цель достигается тем, что в устройстве для производства смеси газов при газопламенной пайке и сварке, содержащем электролизно-водный генератор, выпрямитель, своим выходом подключенный к электродам генератора, узел регулирования производства газовой смеси, узел 40 регулирования выполнен в виде конденсаторной батареи, включенной последовательно во входную цепь выпрямителя.45На фиг. 1 представлена блок-схема предлагаемого устройства для производства смеси газов, на фиг. 2 вольтамперная характеристика электролизно-водного генератора. 50Устройство для производства смеси газов содержит генератор 1, обладающий нелинейным электрическим сопротивлением, определяемым вольтамперной характеристикой генератора и связанным со спецификой...

Номер патента: 829290

Опубликовано: 15.05.1981

Авторы: Балакин, Гуляев, Друян, Жуковский, Карпов, Михеев, Немогай, Окара, Трегубенко, Фрид, Штейн

МПК: B21J 5/04

Метки: гидроэкструзии, труб

...в контейнере.Зависимость необходимого давления с жа 5 тия воздухазаполняющего внутреннюю полость заготовки, от коэффициентов деФормации приведена в таблице (длястали 20). 4,5 8,0 7,5 3,0 5,0 жена схем атическог е т е н и я ла иэо труб по авт, ающийся ия допустимых пиентов выв полости загод гермеяятым 45, пере загото заходи ко-,н созд вающ вающ зак аиро 5 % конца заготовку заполняют сжатым газом, а эаходный конец ее соединяют с атмосферой через клапан.Заполнение заготовки сжатым газом перед герметиэацией позволяет повысить ее поперечную устойчивость (т.е, приобрести свойство сохранить форму цилиндра под действием равномерного радиального внешнего давления) в контейнере пресса.При этом допустимые рабочие давления могут быть...

Номер патента: 827870

Опубликовано: 07.05.1981

Авторы: Балакин, Брагин, Миронов, Пушкин

МПК: F16C 17/02

Метки: гидродинамическая, опора, скольжения

...гофры 5 с двумя вершинами б. При этом вер шина б, обращенная к цапфе вала, расположена в зоне минимального зазора между цапфой вала и рабочим участком 7 смежного лепестка.Выполнение упругих лепестков 4 описанной формы приводит к тому, что пакет лепестков приобретает возможность радиальной деформации за счет податливости гофров 5. При увеличении амплитуды колебаний вращающейся цапфы вала гофры 20 5 сплющпваются, и жесткость пакета упругих лепестков 4 за счет расширения гофров 5 сначала понижается, а затем повышается, Таким образом, упругая характеристика пакета становится нелинейной: за 25 начальным участком уменьшающейсяжесткости следует участок повышающейся жесткости, что благоприятно отражается на виброустойчивости опоры. Ограничение...

Номер патента: 826131

Опубликовано: 30.04.1981

Авторы: Балакин, Голонцов, Гусаков, Титов, Шамароков

МПК: F22B 37/22

Метки: внутрибарабанное, сепарационное

...аналогичное сечение отверстий 2 шита 1. Устройство расположено внутри барабана Ь вместес пучками 6 теплообменных труб.Гофрированные накладки 3 могут быть выполнены квк М -образного профиля (фиг. 2, 4. и 5), твк и П-образного профиля (фиг, 6). При этом накладки 3 могут быть выполнены квк в виде отдель 3 8261 ных гофр (фиг. 5), так и в виде сплошной гофрированной ппастины (фиг. 2 и 4).При работе устройства пар, генерируемый в резупьтвте нагрева воды на пучках теппообменных труб б, поднимается в нвправпении шита 1, Вследствие гашения кинетической энергии пара. под щитом 1 образуется паровая подушка,в которой происходит выравнивание паровых нагрузок по зеркалу испарепия. Из паровой по фишки пар поступает через отверстия 2 в полость,...

Номер патента: 825214

Опубликовано: 30.04.1981

Авторы: Балакин, Гуляев, Друян, Карпов, Кириченко, Обух-Швец, Цалко

МПК: B21B 21/00

Метки: периодической, прокатки, труб

...валки 1 неподвижнойрабочей клети 2 совершают непрерывноевращательное движение с постояннойРугловой коростью (у (деформация осуществляется только в одном направлении рабочего хода), и профильными 14 акалибрами всей рабочей части редуцируют по диаметру и обжимают по стенке трубную заготовку 3 на профильной(конусной) оправке 4 в момент рабочего, хода до размеров готовой трубы. При этом скорость выхода трубной заготовки из очага деформации, определяемая катающим радиусом В , равна Ч =К У и изменяется (возрастает) по длине рабочего хода, Трубная заготовка зажата в кулачках 5 подающего механизма б, который в момент рабочего хода перемещается одновременно с заготовкой на направляющих роликах 7. Если принудительно задать...
