B41B — Устройства для изготовления, набора, разбора и распределения шрифта; шрифт; фотографические или фотоэлектронные наборные устройства
Шрифтолитейная машина для отливки литер из пластмассы
Номер патента: 197625
Опубликовано: 01.01.1967
Авторы: Арсентьев, Богословский, Дес, Пономарев, Ремизов, Ритель, Сивак
МПК: B41B 5/02
Метки: литер, отливки, пластмассы, шрифтолитейная
...сердечник 13, своими заплечиками расположенный в соответствующих пазах левой и пра вой плашек 14. Очко литеры формуется матрицей 15, укрепленной на столике каретки 1 б, совершающей возвратно-поступательное перемещение.Работает машина следующим образом.20 Равномерно подогретая до требуемой температуры пластмасса через обратный клапан б подается в накопительный цилиндр 3 и, действуя на поршень 7, перемещает последний до замыкания конечного выключателя 17, ко торый обесточивает привод шнека, и подачапластмассы прекращается. После очередной отливки поршень 11 возвращается в исходное положение и через реечно-зубчатую передачу 8, 9, 10 воздействует на поршень 7, подающий 30 массу нз накопительного цилиндра 3 черезобратный клапан б в...
Механизм сталкивателя матриц наборной строкоотливной машины
Номер патента: 198357
Опубликовано: 01.01.1967
МПК: B41B 11/90
Метки: матриц, механизм, наборной, сталкивателя, строкоотливной
...в сторогу разоорочцого аппарата и сталкивает матрицы с рейки верхнего элеватора в замок разборочцого аппарата.Прц подаче верхним элеватором очередной строки цикл повторяется. едмет изооретени хаццзм сталкцва оотливпой маши к, установленный г.гггчагои 1 ийся тех гсгаллоемкости вязан со сталкив , троса и зубчато Ме стро к 1 ла гц 5 лакчаго Известен механизм сталкивателя матриц наборной строкоотливцой машины, имеющий приводной кулак, устацовлеггный на главном валу машины.Предложенный механизм сталкивателя отличается от известного тем, что приводной кулак связан со сталкивателем посредством рычагов, троса и зубчатой передачи, состоящей из подвижной зубчатой рейки, соединенной со сталкивателем, ггеподвцжцой зубчатой рейки ц взаимодействующей...
Матрицевыпускающий механизм наборной строкоотливной машины
Номер патента: 200598
Опубликовано: 01.01.1967
Автор: Ленинградский
МПК: B41B 11/14, B41B 11/16
Метки: матрицевыпускающий, механизм, наборной, строкоотливной
...тем, что опорная планка имеет вогнутую базовую поверхность, совпадающую по конфигурации с внешней поверхностью коромысла. Это обеспечивает более надежную работу механизма,На чертеже представлен предложенный механизм, включающий мундштук 1 с веерообразно расположенными пазами 2, которые ориентированы в соответствии с пазами магазина 3. В каждом пазу мундштука установлены качающийся ударник 4 и коромысло б с двумя выступами б для удержания матриц и плечом 7. Коромысло опирается выпуклой поверхностью на вогнутую базовую поверхность опорной планки 8. В исходном положении коромысло удерживается пружиной 9. Угол качания коромысла ограничивается упорами 10 и 11.Ударники качаются на оси 12, Стержень 13 проходит через отверстия всех планок 8 и...
Верхний элеватор наборной строкоотливной машины
Номер патента: 200599
Опубликовано: 01.01.1967
Автор: Бис
МПК: B41B 11/92
Метки: верхний, наборной, строкоотливной, элеватор
...матричной рейки выполнено в виде двух шарнирных четырехзвепников, соединенных между собой общим звеном, свободно сидящим на оси качания коромысла, которое является звеном одного из четырехзвенников, несущего ролик, взаимодействующий с неподвижным копиром, установленным в зоне верхнего промежуточного канала. Одним из звеньев второго четырехзвенника является качающийся рычаг, имеющий неподвижную ось качания,Указанное отличие позволит повысить надежность транспортировки матриц и уменьшить габариты верхнего элеватора.На чертеже представлен предложенный эле. матричная рейка 9. На оси 3 свободно сидит двуплечий рычаг 10, который с:помощью тяг 11 и 12 и шарниров соединяется соответственно с рычагом 8 и неподвижной осью 13 таким 5 образом,...
Счетное устройство для подсчета ширин
Номер патента: 200600
Опубликовано: 01.01.1967
Авторы: Анатольева, Каган
МПК: B41B 27/38
Метки: подсчета, счетное, ширин
...барабана 3 и видимой в прорезь шкалы 4, установленной перед барабаном, Кроме того, имеется храповик 5 с собачкой 6, шарнирно закрепленной на двуплечем рычаге 7, управляемом электромагнитом 8. Положение храповика фиксируется собачкой 9. Механизм возврата указателя величины расклинивающей способности шпационных клиньев выполнен в виде электромагнита 10, двуплечего рычага 11, тяги 12, кулачка 13 и пружины 14. Устройство работает следующим образом.При подаче команды на вызов шпацклина срабатывает электромагнит 8 и поворачивает рычаг с шарнирно закрепленной на нем собачкой 6. Собачка 6 перемещает храповик на один зуб, а 9 фиксирует его положение, Вместе с храповиком поворачивается жестко связанный с ним барабан 3 на некоторый...
200601
Номер патента: 200601
Опубликовано: 01.01.1967
МПК: B41B 11/72
Метки: 200601
...рычаг 20. Ползун 3 несет скобу 21, взаимодействующую с одним плечом фиксатора 22, другое плечо его входит в вырез 12 диска, а пружина 23 удерживает фиксатор в вырезе.Устройство работает следующим образом.При подаче команды на смену кегля электромагнит срабатывает и поворачивает рычаги 17 и 19. Рычаг 17 при повороте растягивает пружины 1 б.Рычаг 19 нажимает на рычаг 20, перемещает ползун 3 в сторону неподвижного ножа. При подходе ползуна к конечной точке перемещения скоба нажимает на фиксатор, противоположный конец которого выходит из выреза, освобождая диск, Пружины 1 б перемещают толкатель и рычаг 14 вниз, Рычаг 14 поворачивает диск на определенный угол и останавливается в нижнем положении. Диск поворачивает вал с барабаном,...
Механизм торможения отливного колеса наборной строкоотливной машины
Номер патента: 206588
Опубликовано: 01.01.1968
Автор: Клеменков
МПК: B41B 11/56
Метки: колеса, механизм, наборной, отливного, строкоотливной, торможения
...тем, что, с целью повышения точности работы, он снаб 15 жен устройством для управления включением тормоза, выполненным в виде кулака, установленного на главном валу машины и кинематически связанного системой рычагов с тормозом,20 2. Механизм по п, 1, отличающийся тем, что в нем применен тормоз торцового типа, выполненный в виде жестко закрепленного ня промежуточном валу диска с фрикционной накладкой и свободно сидящего на этом же25 валу подпружиненного диска, взаимодейсгвующего с пальцем, удерживаемым диск от поворота,Известен механизм торможения отливного колеса наборной строкоотливной машины, включающий фрикционный тормоз, расположенный на промежуточном валу.Предлагаемый механизм отличается от известного тем, что он снабжен...
Шрифтовой барабан фотонаборной машины
Номер патента: 208431
Опубликовано: 01.01.1968
Авторы: Казаков, Кузнецов, Цибров
МПК: B41B 17/34
Метки: барабан, фотонаборной, шрифтовой
...О тем, что, с целью быстрого исправления дефекта какого-либо знака, барабан имеет расположенные параллельно его оси пазы с установленными в них пластинами с прозрачным изображением знаков, отверстия против каж дого знака и закрепленное на барабане кодовое кольцо с различной комбинацией кодовых отверстий, служащих для поиска каждого знака. Известен шрифтовой барабан фотонаборной машины, выполненный в виде полого цилиндра с расположенными по окружностям знаками одной гарнитуры. Внутри цилиндра размещен источник света,В предложенном шрифтовом барабане параллельно его оси расположены пазы с установленными в них пластинами с прозрачным изображением знаков, отверстия против каждого знака и закрепленное на барабане кодовое кольцо с...
Фотонаборная машина
Номер патента: 208432
Опубликовано: 01.01.1968
МПК: B41B 17/04
Метки: фотонаборная
...изображение знака, контрольное очко 32 служит для проверки правильности набора в верстатке и определения принадлежности такой матрицы определенному знаку. При помощи комбинаций отверстий 33 на магрице 3 закодирован знак, который должен фотографироваться при поступлении матрицы в считывающее устройство. В качестве кода знака могут быть использованы непосредственно комбинации зубцов или комбинации вырезов на узкой боковой грани матрицы. Матрица имеет толщину, равную ширине соответствующего знака в базовом (например, 10) кегле, нанесенного на шрифтовой, шаблон,Матрица, поднятая из промежуточного канала, останавливается в позиции 34, где она освещается осветительной системой 11. При этом свет, проходящий через комбинацию отлерстий в...
Магазин подвесных матриц наборной строкоотливной машины
Номер патента: 208714
Опубликовано: 01.01.1968
МПК: B41B 11/08
Метки: магазин, матриц, наборной, подвесных, строкоотливной
...матрица сдвигается с упоров 4 и падает на ремень 7. Последний служит продолжением матрицетранспортирующего ремня 8 механизма собирателя, который транспортирует ее в верстатку. Чтобы предотвратить вывод из кассеты одовременно двух матриц, в ней предусмотрен егулировочный упор 9, который позволяет сдвигать с упоров 4 только о матрицу. Командный импульс вания электромагнита 6 може клавиатуры нажатием соответ виши или автоматически от устропства. Устройство для подачи командного импульса на электромагнит, например, с клавиатуры 10 10 состоит из планки 11, в которой сделан выступ 12 и вырез 13, расположенный между короткой штангой 14 и длинной штангой 15 матрицевыпускающего механизма основных магазинов, электромагнита 16 и контакта 17, 15...
Матрица для наборной строкоотливной машины
Номер патента: 208715
Опубликовано: 01.01.1968
МПК: B41B 11/02
Метки: матрица, наборной, строкоотливной
...на ко, и паз над или для расположения выступа другой ма зует с очком перво жение знака, е показаны матрицы в двух прокоторых при наборе образует знака.1 и 2 имеют соогветственно выпазы 5, б.е выступ 3 матрицы 1 входит в ы 2, а выступ 4 матрицы 2 вхоматрицы 1. Набор и разбор матвляется легко за счет люфтов и сверху паза б. На чертеж екциях, очко изображение Матрицы ступы 3 и 4 и При набор паз б матриц дит в паз 5 триц осущес снизу паза 5В предложенных матрицах все размеры соответствуют размерам обычных матриц за исключением величины и положения выступов и пазов, которые устанавливаются в зависи мости от характера знаков,Вариантов комбинирования матриц можетбыть много. Вопрос заключается в том, чтобы выбирать в необходимых случаях их...

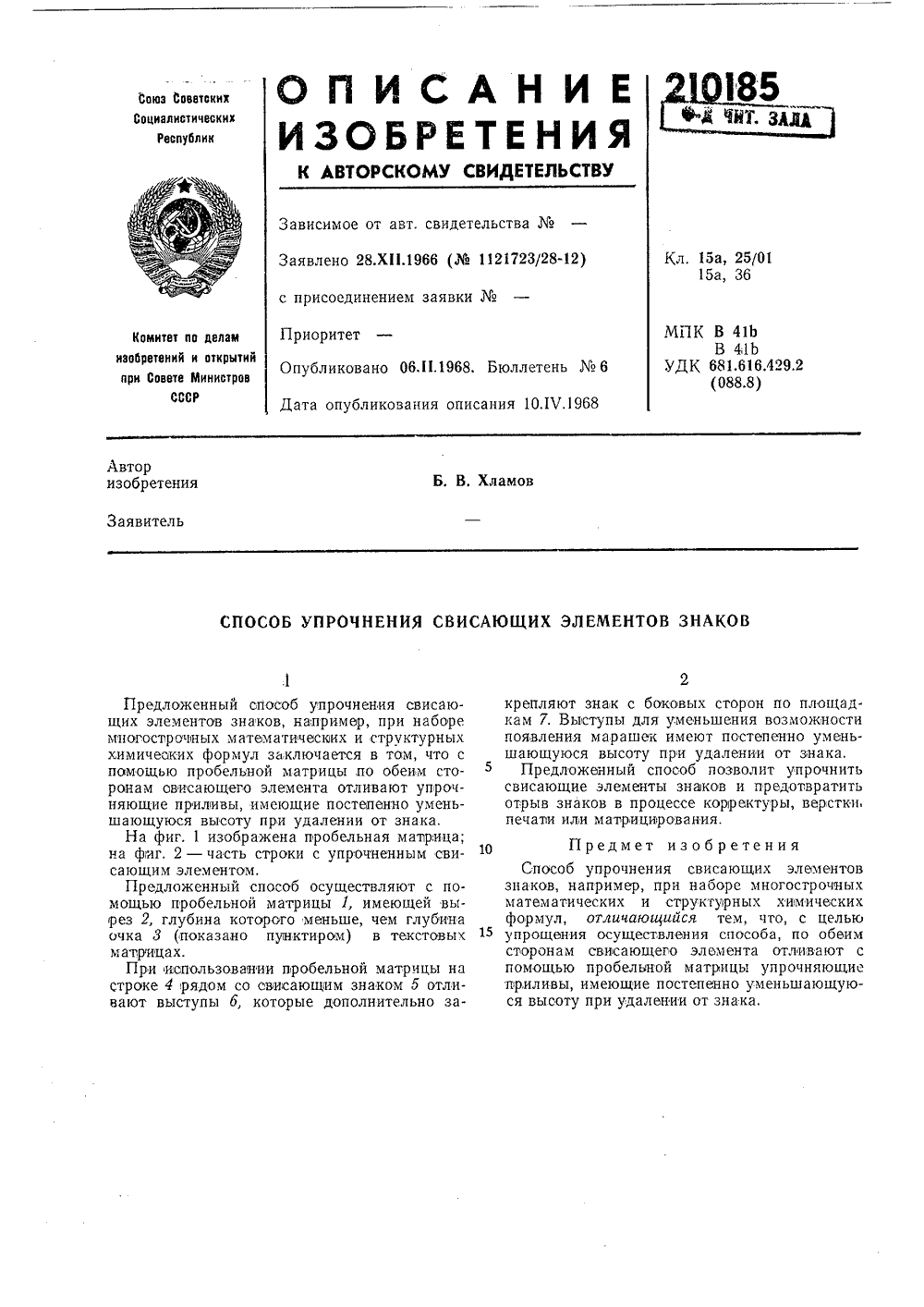

Способ упрочнения свисающих элементов знаков
Номер патента: 210185
Опубликовано: 01.01.1968
Автор: Хламов
МПК: B41B 11/70, B41C 1/00
Метки: знаков, свисающих, упрочнения, элементов
...уменьшающуюся высоту при удалении от знака,На фиг. 1 изображена пробельная матрица; на фиг. 2 - часть строки с упрочненным свисающим элементом.Предложенный способ осуществляют с помощью пробельной матрицы 1, имеющей вырез 2, глубина которого меньше, чем глубина очка 3 (показано пунктиром) в текстовых матрицах,При использовании пробельной матрицы на строке 4 рядом со свисающим знаком 5 отливают выступы б, которые дополнительно закрепляют знак с боковых сторон по площадкам 7. Выступы для уменьшения возможности появления марашек имеют постепенно уменьшающуюся высоту прои удалении от знака,Предложенный способ позволит упрочнить свисающие элементы знаков и предотвратить отрыв знаков в процессе корректуры, верстки, печати или матрицирования....
Правки набора литер
Номер патента: 210874
Опубликовано: 01.01.1968
Автор: Марон
МПК: B41B 1/00
...в пр Шило для правки на щее рукоятку, стержень сок, отличающаеся тем, ния производительности лупой, укрепленной ша пазу рукоятки. Зависимое от авт. свидетельстваОпубликовано 8,11.1968. Бюл Предлагаемое изобретение относится к области, книгопечатания и используется при ручном наборе печатных форм.Известно шило для правки набора литер, содержащее рукоятку, стержень шила и ме таллический поясок.Предлагаемое шило для правки набора литер отличается от известного тем, что оно снабжено лупой, укрепленной шарнирно в продольном пазу рукоятки, что повышает пр изводительность и улучшает условия труд наборщика.На чертеже изображено предлагаемое шило.Оно содержит рукоятку 1, стержень 2, ко торым наборщик достает литеры из ряда или разворачивает...
Механизм нижних транспортных салазок наборной строкоотливной машины
Номер патента: 212271
Опубликовано: 01.01.1968
Авторы: Клеменков, Шнееров, Яковлев
МПК: B41B 11/32
Метки: механизм, наборной, нижних, салазок, строкоотливной, транспортных
...ползуны 9 и 10. Зубцы на валике 8 и фиксатор 11 служатдля установки формата набора, На ползуне б закреплен подпружиненный упор-фиксатор 12.Работает механизм нижних транспортных 5 салазок следующим образом.Набранная матрично-клиновая строка 13лодается верстаткой (на чертеже не показана) между транспортирующим и поддерживающим пальцами, В конце хода верстатка 10 нажимает на упорный рычаг 14. Освобождается ползун б и начинает .перемещаться в сторону головки нижнего элеватора. В начале движения ползуна под действием пружины 7 транспортирующий и поддерживающий паль цы перемещаются навстречу друг другу и зажимают матрично-клиновую строку. После схода фиксатора 12 с горки 15 он фиксирует положение рейки 4, а следовательно, и пальцев 1 и...
Литейный аппарат наборной строкоотливноймашины
Номер патента: 212272
Опубликовано: 01.01.1968
Авторы: Баркалов, Глухов, Гурарий, Кор, Лапшин, Научно, Подольский, Ремизов, Фомичев, Хоткевич, Шнееров
МПК: B41B 5/04
Метки: аппарат, литейный, наборной, строкоотливноймашины
...еще не замкнутой изложнице.Как только изложница замкнется, открывается кран 12, и поджатая пластмасса под давлением нагнетается в отливную форму. При этом пластмасса,проходит через литник 9. После окончания инжекции и выстоя в открытом положении кран 12 закрывается, на поршеньперестает подаваться давление, включается шнек 3. Изложница выстаивает в замкнутом положении до окончания затвердевания строки. Отливная форма при этом охлаждается непрерывно циркулирующей во.круг нее водой. Затем происходит отход всей иейной систем над, колесо формодержателя 14 начинает вращаться после отхода лп тойной системы.Предмет изобретения1, Литейный аппарат наборной строкоотливной машины, предназначенной для отливки 10 строк из пластмассы, имеющий...
Аппарат автоматического управления наборной строкоотливной машиной
Номер патента: 220987
Опубликовано: 01.01.1968
Авторы: Крейнюк, Старожилова
МПК: B41B 27/02
Метки: аппарат, машиной, наборной, строкоотливной
...считывания дешифрующей головкой (нс показана) кодовой комбинации и соотвегствующей установки кодовых и регистровои линеек 1 один из нажимных рычагов 2 западает под действием пружины 11 в образовавшийся сквозной паз (не показан) в кодовых 5 линейках.При развороте рычага 2 на оси 12 он воздействует на управляемую штангу 8, перемещая ее влево под длинную штангу 18 рамки штанг.На оси 14 закреплен кулачок 7, получающий 10 привод через пару винтовьГх шестерен 8 и 9 огглавного вала 10 аппарата управления. Откулачка 7 рычаг 5 получает качательное движение, а нажнмная планка 4 - возвратно-поступательное вверх и вниз. Все управляемые 15 штанги 8, кроме выдвинутой вперед, не поднимутся. так как планка 4 свободно проходит в пазы штанги 8, Последняя,...
234424
Номер патента: 234424
Опубликовано: 01.01.1969
МПК: B41B 7/16
Метки: 234424
...на вызов матриц приходят в счетное устройство раньше, чем команды от матриц, то во время набора строки на счетчиках, как правило, устанавливается неравенство, Чтобы неравенство не привело к отключению машины, на второй вход элемента 13 подают под давлением воздух. Это блокирующее давление снимают лишь после того, как закончится набор строки и в верстатку поступят названные матрицы строки. Если к этому моменту показания счетчиков не будут равны, то на выходе элемента 3 появится давление, а на выходе пневмоэлектрического преобразователя 14 - электрический сигнал, используемый для блокировки отправки строки.Для упрощения устройства счет и сравнение производят по модулю 4, т. е. если разница в числе команд и матриц, поступивших в...
Фотонаборная машина
Номер патента: 236981
Опубликовано: 01.01.1969
Автор: Ткач
МПК: B41B 15/02, G03F 7/10
Метки: фотонаборная
...кит целое количе.ство мопотипных единиц, указанных на диске 23.В момент, когда происходит экспонирование, кнопочный переключатель 22 находитсяв среднем положении, Контакт 24 разомкнут,Контакт 25 под действием пружины 2 б разомкнут, Шток 27 удерживается шариком 28с пружиной 29. Цепь, питающая шаговый двигатель, разомкнута.Один из кнопочных перекл 5 очателей 22 находится в среднем положении, остальные вверхнем. Г 1 рн нахождении переключателя 22в верхнем положении жестко связанный с нимконтакт 24 замкнут. Шток 27, жестко связанный с рычагом 30, находится также в верхнемположении, Поэтому при вращении вала 31кулачо 5( 3 пе асася штока 27. При включении тумблера 33 питание подается на шаговый двигатель 21, который поворачивается наодин...
Групповой механизм для распределения пневматических сигналов к машине монотип
Номер патента: 237911
Опубликовано: 01.01.1969
Автор: Индулен
МПК: B41B 9/04
Метки: групповой, машине, механизм, монотип, пневматических, распределения, сигналов
...в шариковой опоре 18 и приводится во вращение подпружиненной рейкой 19 от поршня приводного цилиндра 20 группового механизма.Для координирования матричной рамы в продольном направлении в поршневой камере 3 имеется восемнадцать поршней, из которых подвижны только семнадцать, а восемнадцатый всегда поднят, и на перфоленте для пего отверстия не требуется.Для управления действующими поршнями камеры 3 посредством группового механизма на перфоленте используются девять отверстий, условно обозначенных на плате 1 и перфоленте одинаковыми знаками Л, В, С, О, Е,Р, О,Н,1.Поршни камеры 3 расположены по двум группам - передней и задней. Прн этом поршни передней группы условно обозначены знаками А, В, С, Р, Е, Р, 6, Н, 1, а задней - теми же знаками,...
Реал для хранения набора
Номер патента: 238557
Опубликовано: 01.01.1969
Авторы: Коршунов, Лосев, Московское
МПК: B41B 1/02
...вдоль вала шестерня 7,10 находящаяся,в зацеплениями с рейками 8 и 9,взаимодействующими с толкателями 10 и 11.11 оследние приводятся,в движение электро;двигателем 12 через цепную передачу И сходовыми винтами 14,15 Ьлокирующее устройство состоит из верти.кально расположенной планки И, несущейфиксаторы 1 Ь, входящие,в прорези а направляющей о, имеющей выступы 1/,Реал имеет электродвигатель 18, связанный20 конической, передачей 19 с ходовым винтом20. Этот виконт соединен цепной передачей 21с ходовым винтом 22. Ходовые винты 20 и 22служат для перемещения реала в вертикальном направлении,25 Работает механизм, перемещения наборана полке следующим образом.При повороте рукоятки б по часовой стрелке поворачиваются направляющая 5 и...
Наборный аппарат наборной строкоотливноймашины
Номер патента: 239971
Опубликовано: 01.01.1969
Авторы: Анатольева, Каган, Клеменков, Шнееров, Яковлев
МПК: B41B 11/18
Метки: аппарат, наборной, наборный, строкоотливноймашины
...нажатием на кнопки пульта управления или от управляющего устройства наборного автомата. При этом срабатывает электромагнит 13, от которого движение через тягу 14 передается втулке 15. Вместе с последней поворачивается валик 5 с пальцем 4 ползуна собирателя, выводя его из верстатки. Место пальца 4 ползуна собирателя у переднего края строки занимает левый палец 7, Одновременно от втулки 15 через полумуфту 1 б и систему зубчатых колес 17, 18, 19 поворачивается подпружиненный валик 12 с правым пальцем 8, который вводится в верстатку и захватывает заднюю часть строки. Положение правого пальца 8 фиксируется подпружиненным рычагом 28. При этом освобождается защелка (не показана), удерживающая транспортные салазки в исходном...
242920
Номер патента: 242920
Опубликовано: 01.01.1969
Автор: Шульмейстер
МПК: B41B 27/06, G03F 1/00
Метки: 242920
...машинки.На фиг. 1 изображена блок-схема предлагаемой установки; на фиг. 2 - ее пневматическая схема.В установке совокупно использованы набор- но.перфорируюгцая машинка монотипа 1, электрическая пишущая машинка 2, связанные между собой блоком управления, кодирующие устройства 3, НПУ или НПА для строкоотливных или фотонаборных машин, имеющие блок управления 4, соединенные пневматической системой и электрической схемой. В качестве наборно-перфорирующей машины монотипа предлагается использовать машину типа МК с пневмоприводом, двумя клавиатурами 5, счетчиком б с пневмоприводом и кодирующим механизмом 7 для кодиравления, связывающий н ющую машину и пишущую ает пневматическую систем кую схему, соединяющую ерфорирующей машины мон твующими...
Фотонаборная машина
Номер патента: 244121
Опубликовано: 01.01.1969
МПК: B41B 15/02, G03F 7/10
Метки: фотонаборная
...4 выполнено в виде ряда ячеек с электролюминофором; Устройство 9 содерИсточник света 1 через конденсатор 2 ос- О вещает шрифтовую рамку 3 и электролюминофор устройства 4, Нажимая на соответствующую клавишу клавиатурного механизма (не показан), подают в соответствующую ячейку устройства 4 напряжение, в результа те чего на электролюминофоре появляетсяусиленное изображение знака шрифтовой рамки, Коллиматор 5 выводит изображение знака на общую ось, с которой объективом б, неподвижным зеркалом 7 и подвижным зерка- О лом 8 производится фокусировка и развертывание изображения на светоусилительную панель 11 устройства 9 по линии А - А. По шине 13 контактами 14 подается напряжение на светоусилительные панели.25После выведения на...
Картографическая фотонаборная машина
Номер патента: 246319
Опубликовано: 01.01.1969
МПК: B41B 15/06
Метки: картографическая, фотонаборная
...головка расположена с небольшимзазором непосредственно за кодовым диском.Перед кодовым диском расположено осветительное устройство 7,В процессе работы шрифтоноситель непрерывно вращается от электродвигателя 8 черезсистему шестерен 9, Тот же электродвигательобеспечивает вращение револьверной головки5 с объективамп в случае смены кегли.Фотографирование отдельных букв производится с непрерывно вращающегося шрифтоносителя 4 с помощью оптической проецируемойсистемы, на одной оси с которой находится визирное устройство, выполненное в виде поворотного объектива 10 со светящимся крестом.С помощью креста объектив 11 фотоголовкинаводится на начало набираемой подписи илив центр фигурного условного знака.Для воспроизведения наклонных...
249185
Номер патента: 249185
Опубликовано: 01.01.1969
МПК: B41B 17/04
Метки: 249185
...оптикой, то через объектив 14 изображение освещаемой части рамки проецируется на входную сторону ячейк 28.Ячейка состоит из четырех жгутов 24 волоконной оптики, волокна которых на обоих концах жгутов собраны в одинаковые прямоугольники. На входной стороне 25 ячейки концы жгутов сгруппированы в столбик узкими сторонами прямоугольников друг к другу, на выходной стороне 2 б - в плошадку широкими сторонами прямоугольников,Размеры входной стороны ячейки также равны размерам двух столбцов матричной рамки.Ячейка преобразует проецируемое на нее изображение в таблицу с четырьмя колонками.С выхода ячейки изображение проецируется на фотокагод трубки 1.В момент полного освещения каждого нового столбца датчик 1 б срабатывает и выдает код - признак...
Устройство расчета длины строки программирования типографского набора
Номер патента: 250918
Опубликовано: 01.01.1969
Авторы: Крейнюк, Люханов, Минаичев, Юрьев
МПК: B41B 13/00
Метки: длины, набора, программирования, расчета, строки, типографского
...единиц, декатрон 7 - десятков, декатрон б - сотен, декатрон 5 - тысяч условных единицдлины, в которых выражены значения ширинтипографских знаков, т. е. набор высвечиваюшихся цифр индикаторов, расположенных водин ряд, представляет собой десятичное чис,чо, соответствующее сумме ширин набранныхзнаков программируемой строки,При суммировании значений ширин типографских знаков, представленных в десятыхдолях пункта, можно ограничиться тремя индикаторами 15 - 17, т. е. считывать показанияиндикатора заполнения формата набираемойстроки с точностью до одного пункта,Работает устройство расчета длины строкиследующим образом,В установленный сигналом с вводной клавиатуры в нулевое положение декатронныйсчетчик вводят значение формата подлежащей набору...
Механизм ползуна собирателя наборной строкоотливной машины
Номер патента: 253814
Опубликовано: 01.01.1969
Авторы: Анатольева, Каган, Пинчук
МПК: B41B 11/18
Метки: механизм, наборной, ползуна, собирателя, строкоотливной
...перемещающийся по направляющим на шариках 2, упор 8, ограничивающий движение ползуна в исходное положецие, приспособление для установки формата набираемой строки (не изображено), закрепленный на ползуне упор 4,ограничитель 5 формата набираемой строки,5 приспособление для освобождения плотно набранной строки с пропускником 6 ц приспособление для фиксирования ползуна при возврате его в исходное положение. Последнее вы полнено в виде двуплечего рычага 7, установО ленного на упоре 8 и взаимодействующего соштифтом 8 ползуца. Ограничитель форматасоединен резьбой с винтом 9, который перемещается в осевом направлении от приспособления для установки формата. Перемещение5 винта ограничено пропускником 6.Работает механизм следующим образом.При...
Матрицевыпускающий механизм наборной строкоотливной машины
Номер патента: 255946
Опубликовано: 01.01.1969
Авторы: Заран, Патентно, Сегаль, Стукатанов
МПК: B41B 11/16
Метки: матрицевыпускающий, механизм, наборной, строкоотливной
...3 предотвра щает виораццю механизма при наибольши(скоростях набора и предотвращает воздействие на соседние электромагниты, устраняя ложчые срабатывания. обретения Предметцевыпускаю ливцой маш из которых электром агн лью повышеИзобретение относится к наборным строкоотливным машинам с автоматическим управлением, в которых привод матрицевыпускающего механизма осуществляется при помощи электромагнитов.Известен матрицевыпускающий механизм наборной строкоотливной машины, имеющий штанги, каждая из которых кинематическц связана с якорем электромагнита,Предлагаемый матрицевыпускающий механизм более надежен в работе, Это достигается тем, что длинная штанга кицематически связана с якорем электромагнита посредством двуплечего рычага. Плечи этого...
Разборочный механизм наборной строкоотливной машины
Номер патента: 259087
Опубликовано: 01.01.1970
Авторы: Ершов, Зуев, Клеменков, Крейнюк
МПК: B41B 3/04
Метки: механизм, наборной, разборочный, строкоотливной
...рейке ний в бретени Предмет из Разборочный механи ливной машины, имею рочных аппаратов, каж жит рааборочную рейк шпиндели для переиещокоо- гразм наборнои стщий несколькодый из которых у, передние и ения матриц по со ад ра 0 чертеже изображен пре ый механизм, состоящи ых аппаратов, раопо ругом. Верхний разборо разборочную рейку 1, Для перемещения мат служат, передние шпинд пиндель б. Для перемещ нижней рейке служат, передние шпиндели б, 7 и задний шпиндель 8. Система шестерен 9 - 13 связывает оба аппарата для передачи вращения. От переднего шпинделя б приводится во 5 вращение задний шпиндель 8 нижнего разборочного аппарата. Шестерни 10 - 13 приводят во вращение передние шпиндели 3, 4 верхнего разборочного аппарата. От шпинделя 3...
Литейное устройство
Номер патента: 260637
Опубликовано: 01.01.1970
Авторы: Бел, Гудилин, Жмутский, Хоткевич
Метки: литейное
...камеру 8, а находящийся в ней расплавподдерживает уровень расплава в подводя 30 щем канале 10. Известно литейное устройство, например,для наборного полиграфического оборудования, имеющее котел, насос для подачи расплава в изложницу и уплотнения отливки.Предлагаемое устройство отличается от известных тем, что в нем в качестве насосаприменен плунжерный насосвсасывающийклапан насосной камеры которого имеет толкатель, воздействующий на клапан по окончании отливки. Насосная камера может иметьсбросной регулируемый клапан. Это отличиеспособствует подаче металла в изложницупульсирующими порциями и повышению качества отливки.На чертеже изобракено предлагаемое литейное устройство, разрез.Оно содержит котел 1, изложницу 2 и плунжерный насос 8 для...
