Устройство расчета длины строки программирования типографского набора

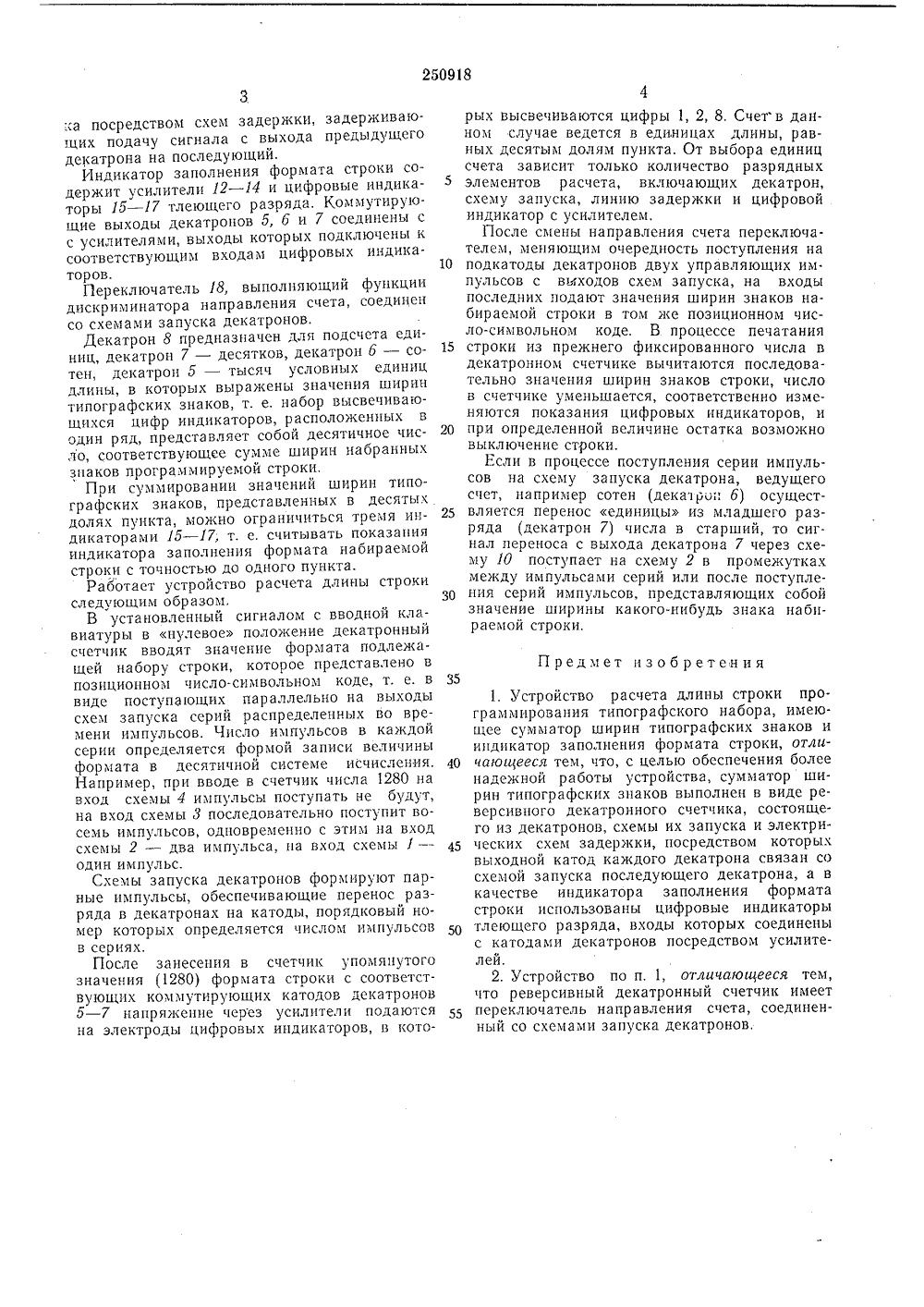

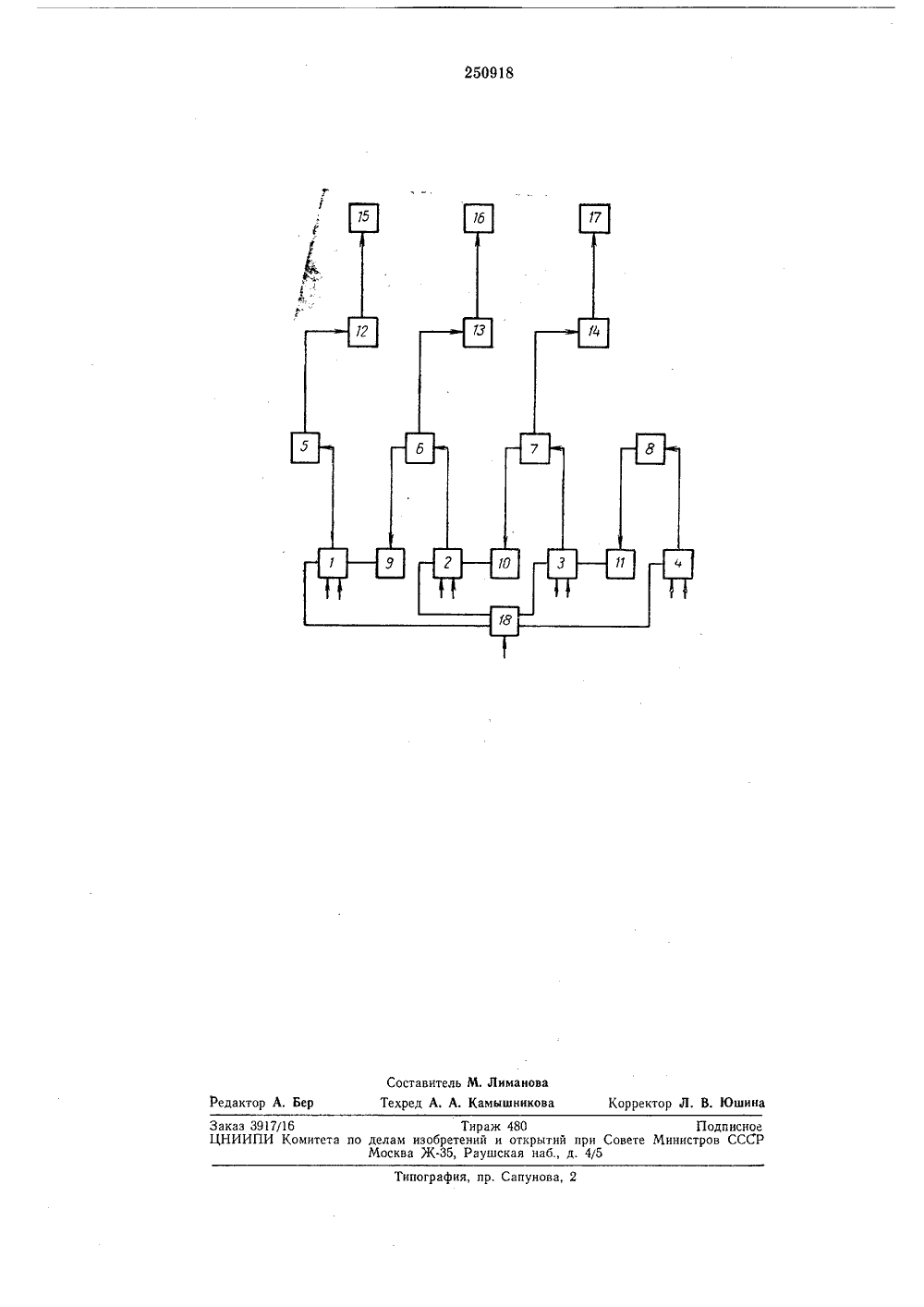

О П И С А Н И Е 280918ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиквисимое от авт. свидетельстваЗаявлено 18 ЛХ.1968 ( 1270702/28-1с присоединением заявкиКл, 15 а МПК В 41 Ь УДК 681.61 ге Комитет по дела зобретении и открытпри Совете МинистреСССР Опубликован 1.1969. Бюллетень2 ата опубликования описания 28.1.1970 Авторы СТРОЙСТВО РАСЧЕТА ДЛИНЫ СТРОКИ ПРОГРАММИРОВАНИЯ ТИПОГРАФСКОГО НАБОРАеверсивныи декатронныилючатель направлениясхемами запуска декатредставлена схема пред иства явля- схемы, больпогрешности 30 Изобретение относится к устройству расчета длины строки программирования типографского набора на перфоленте для автоматического управления наборной машиной.Известно устройство расчета длины строки программирования типографского набора, имеющее последовательно соединенные сумматор ширин набираемых типографских знаков и индикатор заполнения формата строки. Сумматор выполнен на бистабильных элемен тах и предназначен для суммирования ширин набираемых знаков, представленных числами в двоичном коде, Индикатор заполнения формата строки выполнен в виде стрелочного прибора типа амперметра, шкала которого про градуирована в миллиметрах или пунктах. В процессе программирования типографско. го набора на перфоленте в сумматоре накапливаются значения ширин набранных знаков, 2 представленные числами в двоичном коде, Кодовая комбинация, соответствующая сумме ширин набранных знаков, преобразуется в напряжение, подаваемое на стрелочный прибор, стрелка которого, отклоняясь на определенный 2 угол, показывает сумму ширин набранных типографских знаков.Недостатком известного устро",ются сложность электрическойшие габариты оборудования и при визуальном считывании показании стрелочного прибора.Для повышения надежности работы устройства в предлагаемом устройстве сумматор ширин типографских знаков выполнен в виде реверсивного декатронного счетчика, состоящегоиз декатронов, схемы их запуска и электрических схем задержки, при помощи которых выходной катод каждого декатрона связан сосхемой запуска последующего декатрона. Вкачестве индикатора заполнения форматастроки использованы цифровые индикаторытлеющего разряда, входы которых соединеныс катодами декатронов посредством усилителей.Кроме того р " счетчик имеет перек счета,соединенный со ранов.На чертеже п лагаемого устройства,Оно содержит сумматор ширин типографских знаков, выполненный в виде реверсивногодскатронного счетчика. Счетчик состоит изсхем 1 - 4 запуска, декатронов 5 в , электрических схем 9 - 11 задержки.Выходы схем запуска, формирующих сигналы для управления работой декатронов, подключены к управляющим подкатодам декатронов. Выходные (нулевые) катоды декатронов 6 - 8 соединены со схемами 1 - 3 запуса посредством схем задержки, задерживающих подачу сигнала с выхода предыдущегоидекатрона на последующии.Индикатор заполнения формата строки содержит усилители 12 - 14 и цифровые индикаторы 15 - 17 тлеющего разряда. Коммутирующие выходы декатронов 5, б и 7 соединены сс силителями, выходы которых подключены ксоответствующим входам цифровых индисун икаторов.Переключатель 18, выполняющий функциидискриминатора направления счета, соединенсо схемами запуска декатронов.Декатрон 8 предназначен для подсчета единиц, декатрон 7 - десятков, декатрон б - сотен, декатрон 5 - тысяч условных единицдлины, в которых выражены значения ширинтипографских знаков, т. е. набор высвечиваюшихся цифр индикаторов, расположенных водин ряд, представляет собой десятичное чис,чо, соответствующее сумме ширин набранныхзнаков программируемой строки,При суммировании значений ширин типографских знаков, представленных в десятыхдолях пункта, можно ограничиться тремя индикаторами 15 - 17, т. е. считывать показанияиндикатора заполнения формата набираемойстроки с точностью до одного пункта,Работает устройство расчета длины строкиследующим образом,В установленный сигналом с вводной клавиатуры в нулевое положение декатронныйсчетчик вводят значение формата подлежащей набору строки, которое представлено впозиционном число-символьном коде, т. е. ввиде поступающих параллельно на выходысхем запуска серий распределенных во времени импульсов. Число импульсов в каждойсерии определяется формой записи величиныформата в десятичной системе исчисления,Например, при вводе в счетчик числа 1280 навход схемы 4 импульсы поступать не будут,на вход схемы 3 последовательно поступит восемь импульсов, одновременно с этим на входсхемы 2 - два импульса, на вход схемы 1 --один импульс.Схемы запуска декатронов формируют парные импульсы, обеспечивающие перенос разряда в декатронах на катоды, порядковый номер которых определяется числом импульсовв сериях.После занесения в счетчик упомянутогозначения (1280) формата строки с соответствующих коммутирующих катодов декатронов5 - 7 напряжение через усилители подаютсяна электроды цифровых индикаторов, в которых высвечиваются цифры 1, 2, 8, Счетв данном случае ведется в единицах длины, равных десятым долям пункта. От выбора единиц счета зависит только количество разрядных 5 элементов расчета, включающих декатрон,схему запуска, линию задержки и цифровой индикатор с усилителем.После смены направления счета переключателем, меняющим очередность поступления на 10 подкатоды декатронов двух управляющих им.пульсов с выходов схем запуска, на входы последних подают значения ширин знаков на.бираемой строки в том же позиционном число-символьном коде. В процессе печатания 15 строки из прежнего фиксированного числа вдекатронном счетчике вычитаются последовательно значения ширин знаков строки, число в счетчике уменьшается, соответственно изменяются показания цифровых индикаторов, и 20 при определенной величине остатка возможновыключение строки.Если в процессе поступления серии импульсов на схему запуска декатрона, ведущего счет, например сотен (декамерон б) осущест вляется перенос единицы из младшего разряда (декатрон 7) числа в старший, то сигнал переноса с выхода декатрона 7 через схему 10 поступает на схему 2 в промежутках между импульсами серий или после поступления серий импульсов, представляющих собой значение ширины какого-нибудь знака набираемой строки.Предмет изобретения1, Устройство расчета длины строки программирования типографского набора, имеющее сумматор ширин типографских знаков ииндикатор заполнения формата строки, отли 40 чающееся тем, что, с целью обеспечения болеенадежной работы устройства, сумматор ширин типографских знаков выполнен в виде реверсивного декатронного счетчика, состоящего из декатронов, схемы их запуска и электри 45 ческих схем задержки, посредством которыхвыходной катод каждого декатрона связан сосхемой запуска последующего декатрона, а вкачестве индикатора заполнения форматастроки использованы цифровые индикаторытлеющего разряда, входы которых соединеныс катодами декатронов посредством усилителей.2. Устройство по п, 1, отличающееся тем,что реверсивный декатронный счетчик имеет55 переключатель направления счета, соединенный со схемами запуска декатронов,250918 оставитель М. Лимановахред А, А. Камышникова Корректор Л. В, Юшина дактор А. Б Типография, пр. Сапунова,Заказ 397/16 Тираж 480 Подп испоЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква Ж, Раушская наб., д. 4/5
