B26D — Резка; детали общие для станков для разделения материала, например резкой, перфорированием, пробивкой, вырубкой или выштамповкой

Номер патента: 704778

Опубликовано: 25.12.1979

Авторы: Вильфрид, Вольфганг

МПК: B26D 1/00

Метки: бумаги, обрезки, стоп

...11 салазок несущего устройства 3,Поворотный вал 46 жестко связан срычажной ступицей 49, которая несетна себе роликовую цапфу 50 и поворотный на ней ролик 51. Последнийкинематически связан с неподвижнымикулачками 52 и 53, которые при движении несущего устройства 3 осуществляют поворот ступицы 48 и блока 4на прямой угол (см, фиг. 4), Такойповорот может быть осуществлен меж"ду двумя режущими приспособлениями 5 и б, если необходимо осуществить обрезку, перпендикулярную пре"дыдущей обрезке,Направляющее устройство 26 направляется в жестких направляющих 54,При помощи держателя 55 на направляющем устройстве 26 (см, фиг, 1)может быть закреплен подреэающий инструмент, например нижний нож 56, наверхней левой кромке которого нанебольшомудалении...

Номер патента: 740495

Опубликовано: 15.06.1980

Автор: Логвинов

МПК: B26D 5/20

Метки: резки, рулонного

...42 шестерня 43 не вращается, так как сидит свободно иа дополнительном валу 35. Шестерня 43 находится в зацеплении с ведомой шестерней 44, неподвижно закрепленной на валу 34,на котором находится также тормозная электромагнитная муфта 45, дисковый кулачок 46 и управляющий диск 30. На входном валу 33 имеется звездочка 47 и шестерня 48, которые находятся в зацеплении с шестерней 49, находящейся на выходном вагу 19. Шестерня 49 является фстью однооборотной сцепной муфты 50.а конце вала 19 неподвижно закрепленк 20, связанный посредством тяги 21режущим элементом 18. Шестерня 51ланетарной передачи 40 находится в заеплении с шестерней 52 выходного ваа 15, на конце которого имеется блокездочек 53, передающий движение наодающие валики 7 и...

Номер патента: 772847

Опубликовано: 23.10.1980

Авторы: Портнов, Сидоров, Удиков

МПК: B26D 3/16

Метки: резки, труб

...15 жимным роликом 11, установленный на направляющих 12, по которым совершает возвратно в поступательн перемещение от силового цилиндра 13. Прижимной ролик 11 подпружи нен относительно ползуна 10 пружиной 14 сжатия, усилие котбрОй регулируется винтом 15. Между упорными роликами 3 в направляющих 12 установлен несущий ножи суппорт 16 с (роликами 17, через которые проходят тросики 18, одни концы которых закреплены на станине 1, а другие, огибая соответствующие регулироночные ролики 19, на ползуне 10. Регулировочные ролики 19 и возвратные пружины 20 суппорта 16 закреплены на гайках 21 и 22, установленных на направляющих 7 и взаимодействующих с ходовыми винтами 6.Под валками находится разгрузочный лоток 23, стенки которого являются упорами...

Номер патента: 791518

Опубликовано: 30.12.1980

Авторы: Бойко, Климович, Лазаренко

МПК: B26D 1/14

Метки: дисковый, нож

...П-образную форму в виде основания 5 и двух полок б, на которыхвыполнены режущие кромки 7, Основание 5 соединено с промежуточным элементом 3. Дисковый нож содержит также вставку 8, размещенную мекду полками б и основанием 5. Вставка 8может быть как цельной, так и сос"тавной в виде двух полуколвц. Вставка выполнена иэ фрикцйонного материа ла (смесь металлического порошка сэпоксидной смолой - легкоплавкий сплав,которым в расплавленном состоянии за"полняют образуемый основанием и. полками желоб, чугун и т,д,),Кольцо 4 выполЗ 0 нено из твердого сплава",оэффициПодписноемитета СССРоткрытийд. 4/5 раж 904Государственного келам изобретений и .Х, Раушская на аказ 9354/13 ТВНИИПИ по 113035, Москвилиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ент...

Номер патента: 791519

Опубликовано: 30.12.1980

Авторы: Кузнецов, Ларин, Орлова, Рыбников, Савинов

МПК: B26D 3/10

Метки: вырезания, листового, образцов

...34, обеспечивающим работу прокалывает материал 20, а расходяустройства по заданной программе и 40 щиеся боковые кромки 31 и 32 подрезасвязанным передачей 35 с соленоида- ,ют его под углом к направлению егоми 7. Ось 15 вращения дисковых но" движения до соприкосновения материй 11 12 связана со счетчиком 36 ала 20 с кромками 26 наклонных по24числа оборотов ножей 11 и 12. Счет- отношению один к другому участковчик Зб связан передачей 37 с приспо пересекающихся лезвий 21.соблением 34. В случае стационаРной Таким образом, до соприкосновенияустановки уСтройства, станина 2 кре- материала 20 с лезвиями 21 происходитпится к раме 38 механизма 39 подачи вырубание передней кромки образца 19.материала 20 в зону обработки. Вклю- При дальнейшем...

Номер патента: 797872

Опубликовано: 23.01.1981

Авторы: Гранковский, Шудра

МПК: B26D 1/02

Метки: резки, рулонныхматериалов

...2.Устройство содержит цилиндр 1 сприжимными гайками 2 и штуцерами 3и 4 цля подвода воздуха.5На цилиндре 1 смонтирован стол 5.Бклинцр 1 и стол 5 имеют совмещенные, прорези 6 под лезвие ножа 7. Нож 7закреплен на поршне 8. Поршень 8 иметйет амортизаторы 9.На цилиндре 1 установлены стойки10, связанные балкой 11 с механизмами прижима 13 с упругим покрытйем. Вупругом покрытии прижима 13 выиатнен т 5паэ 14 для ножа 7.Устройство работает следующим образом.Конец рулона, например, притягивается через прорезь 6. По сигналу с пультауправления подается воздук в штуцер 3,Прижим 13 перемещается вниз, пртжимая рулонный лист к столу 5. Поршень8 с ножом 7 в этот момент перемещается в цилиндре 1. Нож 7 при движении3 79 прорезает рулонный лист через...

Номер патента: 804430

Опубликовано: 15.02.1981

Авторы: Илясов, Ошеров, Чистов

МПК: B26D 1/00

Метки: продольной, резки, рулонныхматериалов

...червяч;ной передачи, колесо 11 которого размещено на валу 7, а червяк 12 на валупривода. Дисковыеножи 2, 3 могут бытьрасположены на приводных или холос: - . 20тых валах, по крайней мере один иэ которых связан с узлом регулировки ножей.На фиг. 1 показан узел резки, дисковые ножи 2 которого расположены наприводном валу 13, а дисковые ножи г 53 - на холостом валу 17, связанном сузлом регулировки перекрытия ножей.Узел регулировки перекрытия ножей выполнен в виде тяг 18, соединяющих вал14 ножей 3 с валом 16 направляющеговалика 1 и привода 17 поворота вала 16,который может. быть выполнен аналогичноприводу 10. Направляющий валик 1 расположен на подшипниках 8, размещенныхна валу 16.Устройство работает следующим образом,При резке дисковыми...

Номер патента: 804431

Опубликовано: 15.02.1981

Авторы: Замай, Курячий, Рожненко, Шандыба

МПК: B26D 7/26

Метки: ножей, ножниц, смены

...направляющих, вэаимоаействующих другой стороной с копиром.3. Акцептованная заявка ФРГМ 1802963, ил. 49 с 35/00,В 23 Ъ 35/00,1969.4 О 3 804На фиг. 1 изображено устройство для смены ножей на ножницах, общий вид; на . фиг. 2 - то же, фронтальный вид, разрез А-А на фиг. 1.Устройство для смены ножей на ножницах содержит передвижную тележку 1, откидную направляющую 2 и откидной склизрычаг 3. Передвижная тележка 1 в верхней части имеет места для приема и фиксации ножей, а в нижней части тележкаО снабжена четырьмя катками 4. В исходном аМожении тележка находится на раме 5, которая установлена с боковойстороныножниц. Откидная направлякицая 2, предназначенная для перемещения по ней тележи, с одной стороны соединена шарнирами 6 с...

Номер патента: 806409

Опубликовано: 23.02.1981

Авторы: Баграш, Гольдфарб, Гороховский, Коркодинов, Плоткин

МПК: B26D 5/36

Метки: бумагорезательноймашины, программного, управленияодноножевой

...управления.Цель изобретения - повышение:надежности управления.Поставленная цель достигаетсяза Осчет того, что запись ограничительныхметок производят на дорожках, на которых записывают метки рабочего хода,сравнивают считанные метки по ширине,а управление подавателем осуществляютв зависимости от результатов сравнения.На чертеже изображен магнитныйноситель, реализующий предлагаемыйспособ.1Носитель содержит рабочие метки1, ограничительные метки 2 и магнитные головки 3 и 4. Рабочие метки 1 иограничительные метки 2 с помошью магнитных головок 3 и 4 записываются па806409 1. Авторское свидетельство СССР по20 заявке2518888/12, кл. В 26 О 5/36 197 ь,г Сос Ц, Гороховскиедорнак Н. Григор Корректо Техре дактор Г. Тираж 915 ПодВНИИПИ...

Номер патента: 814724

Опубликовано: 23.03.1981

Авторы: Бобылев, Гаврилин, Калачев, Морозов, Набатов, Филатов

МПК: B26D 1/08

Метки: летучим, от-резным, устройством

...Функциональныйпреобразователь 5 и измеритель б рассогласования и одновременно возвращает измеритель 4 пути в исходное состояние, с которого начинается следующий период измерения. функциональный преобразователь 5 формирует сигнал задания скорости, который в видеэлектрического напряжения поступаетна вход регулятора 7 скорости. 40Сигнал обратной связи по скоростипоступает на вход регулятора 7 скорости от датчика 9 скорости каретки.Регулятор 7 скорости оказывает управляющее воздействие на привод 8 каретки, В результате каретка 2 разгоняется из состояния покоя до скорости,равной скорости материала,В процессе разгона имеет место неравенство скоростей каретки и материарла. Это приводит к возникновению рассогласования путей Ь 5, Поэтому, к...

Номер патента: 821130

Опубликовано: 15.04.1981

Автор: Харитонов

МПК: B26D 1/04

Метки: блоков, обрезкикнижных, трехсторонней

...22 и поводок 23 с роликом 24, а на станине устройства непод.вижно укреплены два копира 25 и 26. Дляориентации зажимов 3 на станине закреплены направляющие 27, а для точной установки блока 4 в зажиме 3 имеются установоч.ные планки 28 - ЗО, последние иэ которыхподцружинены. Направляющие 5 и 6 ноже.держателя 7 расположены параллельно направ.ленив перемещения зажимов 3 транспортера2 в зоне резания, а ножи 8 - 10 закрепленына ножедержателе 7 таким образом, что скошенная грань 31 кажього ножа совмещена ссоответствующей плоскостью резания. Транспортер 13 предназначен для вывода обрезаниюс трех сторон блоков 4, а бункер 32 - длясбора стружки. Устройство работает следующим образом, При подходе зажима 3 к позиции загрузки (фиг. 1 и 3) копир 25...

Номер патента: 821131

Опубликовано: 15.04.1981

Автор: Майоров

МПК: B26D 1/06

Метки: резальное

...демпфирующий валик 2, лентоведу.щие валики 3, электрический щуп 4, реэальный механизм 5, воздушное сопло 6 и приемное приспособление 7.Устройство работаеследующим образом.Закатанные в рулон целлофанированные листы после некоторого релаксационного периодаподаются на разрезку, Рулон закрепляется врулонной. зарядке 1 и лентоведушими валиками 3 целлофанированная продукция пода.ется к резальному механизму 5. Подача целлофанированной продукции производится печатью вниз, т.е. целлофановая лента (основа)находится внизу, а листы с местами стыков -20вверху, Устройство работает в стартстопном ре.жиме, поэтому валики 3 периодически вращаются при поступлении команды от электрического щупа 4, который подает сигнал припрохождении места стыка. Привод...

Номер патента: 827292

Опубликовано: 07.05.1981

Авторы: Ибшман, Иванова, Титова, Хазанов, Шакурова

МПК: B26D 3/10

Метки: мате-риала, подплечиков, пористого, прокладокдля, резки

...роликами натянута кардолента 75. На нижних концах осей 70 и 71 жестко закреплены шестерни 76 и 77, входящие в зацепление с паразитными шестернями 78.К щекам 48 и 49 жестко прикреплены стойки 79. В паз стоек 79 вставлена ось 80. На ось 80 надет прижим 81. Стойки 79 имеют выступы 82, к которым прикреплены пружины 83. Другой конец пружин прикреплен к оси 80.В конце транспортера на станине установлен воздуховод 84 с возможностью вращения на оси 85. Ось 85 вращается в подшипниках 86. В рабочем положении воздуховод 84 нажимает на концевой выключатель 87.Средство для вывода прокладки из зоны резания состоит из влагоотделителя 88, регулятора давления 89, тройника 90, масло- распылителя 91.Трубопровод 92 через тройник 90 соединен с...

Номер патента: 835736

Опубликовано: 07.06.1981

Авторы: Абрамов, Жуков, Карамышкин, Комиссаров, Некрасов, Озеров, Соколов, Фадеев

МПК: B26D 1/06

Метки: волокнистогоматериала, резки

...изменения силы тока, установленный на рукоятке.На чертеже показано устройство для резки волокнистого материала,Устройство содержит платформу 1 с роликами 2 для перемещения ее по раскрой- ному столу. К платформе прикреплена стойка 3, которая одновременно служит направляющей для ножа 4, а к верхней части стойкиприкреплен корпус б. Корпус снаружи имеет ручку 6 для управления устройством. Ручка снабжена регулятором 7 изменения силы тока в цепи подвижной катушки.В корпусе к нему прикреплена пластинчатая мембрана 8, на которой закреплены нож 4 и катушка 9 с пластинами-выступами 10, обеспечивающими создание потока воздуха для охлаждения катушки.Для уменьшения отрицательного влияния токов Фуко подвижная катушка выполнена безкаркасной,Катушка...

Номер патента: 837863

Опубликовано: 15.06.1981

Авторы: Исаков, Кувайцев

МПК: B26D 5/14

Метки: ползуна, хода

...осью, снабженошарнирно смонтированным на станинедвуплечим рычагом, одно плечо которого шарнирно связано с индивидуаль ным рычагом, а другое - с дополнительным коленным рычагом кривошипноколенного механизма.На фиг.1 показано устройство, общий вид в разрезе; на фиг.2 - раз рез А-А на фиг.1, 837863УстрЬйство для регулирования хода ползуна 1 содержит кривошипно-коленный механизм, состоящий из приводного вала 2, шатуна 3, равных по длине основного и дополнительного коленных рычагов 4 и 5, остроугольно расположенных относительно друг друга, и коленного шарнира 6, двухплечий рычаг 7 регулирования хода полэуна с1неподвижной осью 8, индивидуальный рычаг 9, эксцентриковую ось 10 и цилиндрическую ось 11, соединяющую полэун 1 с коленным рычагом...

Номер патента: 841965

Опубликовано: 30.06.1981

Авторы: Бершацкий, Болталин, Османов, Толмачев

МПК: B26D 1/18

Метки: линолеума, прирезки

...надежного контакта с боковой кромкой направляющих роликов 12 и плотного прижи ма нижнего листа производится за счет деформации пружин 13. При прирезке жестких безосновных линолеумов и линолеумов типа релина реборды направляющих роликов не могут вминаться в жесткую кромку, поэтому в случае работы с указанными мате 1 иалами следует применять конические ролики для обеспечения более надежного контакта с боковой Кромкой листа.Применение предлагаемой машины дляприрезкилинолеума позволяет улучшить ка чество реза, а также повысить производительность труда. Формула изобретения251. Машина для прирезки линолеума, содержащая режущий диск с приводом, установленный на основании неподвижный ножи связанное с основанием направляющее устройство,...

Номер патента: 841966

Опубликовано: 30.06.1981

Авторы: Витевский, Лавриненко

МПК: B26D 7/02

Метки: вырезки, изпакета, листового, неметаллическогоматериала

...изображено устройство длявырезки деталей из пакета листового неметаллического материала, общий вид.Устройство для вырезки деталей содержит резец 1, установленный в суппорте станка, и зажимной механизм, установленный наоправке 2, Зажимной механизм выполненв виде втулки 3 с внутренней резьбовой поверхностью и полого винта 4, взаимодействующего с резьбовой поверхностью втулки 3и образующего полость для размещения обрабатываемого пакета 5 из листового материала,На торце оправки 2 размещена эластичная прокладка 6 для предохранения резца1 1 от повреждения. В корпусе оправки 2установлены штифты 7 для предупреждения проворота полого винта 4. Втулка 3закреплена на оправке 2 винтами 8.Устройство работает следующим образом,Пакет 5 листового...

Номер патента: 841967

Опубликовано: 30.06.1981

Авторы: Елизарьев, Рахимов, Саргаев

МПК: B26D 7/02

Метки: листового)материала, раскроя

...прижимной ролик 23.Многоленточный транспортер снабжен поддерживающими роликами 24, обеспечивающими ровную поверхность ремней 6, Над поверхностью транспортера расположены фотоэлементы 25 и 26, контролирующие включение скорости торможения первой секции и остановку двигателя первой секции при заданной длине косяка.Настройка фотоэлементов производится при помощи механизма 27 настройки. Узел 2 резки выполнен в виде каретки, перемещающейся по трубчатой направляющей 28роликами 29 и по плоской неправляющей 30 роликами 31, нож 16 приводится во вращение от двигателя 32. Управление станком осуществляется от пульта 33 управления и педали 34 пуска. Электропитание к двигателю 32 подводится через шарнирный механизм 35. Между ремнями секции 3 расположен...

Номер патента: 848359

Опубликовано: 23.07.1981

Авторы: Кириенко, Лазарев

МПК: B26D 1/14

Метки: покрытием, резки, рулонногоматериала

...шаберов 4, выпускные наконечники 11 установлены на коллекторе 10 против шаберов 4, а коллектор 10 связан с источником 12 легкодиффундирующей жидкости. От источника 12 жидкость подается к коллектору насосом 13. Дисковые ножи б прижаты к чашечным ножам 7 пружина 848359ми 14. В выпускном наконечнике 11 ввернут жиклер 15 и установлена вставка 16 из пористого эластичного материала (пенополиуретан, фетр), Вставка 16 фиксируется шайбой 17.Устройство для резки рулонных.материалов с покрытием работает следующим образом.Рулонный материал 18, имеющий основу 19 и покрытие 20 разматывается с разматывателя 1 и проходит между валом 2 и головкой 9. В коллектор 10 1 О головки 9 подается жидкость, способная легко проникать в материал покрытия 20. Состав...

Номер патента: 848360

Опубликовано: 23.07.1981

Авторы: Глухоньков, Денисов

МПК: B26D 1/14

Метки: резки, рулоннойбумаги

...10, переме-,щающимся в направляющей 11. Между рамой 5 и направляющей 11 на винте 10установлена пружина 12 с регулировоч 30. ной гайкой 13. Для установки плоскос 848360ти дискового ножа б параллельно торцу рулона 1 в направляющей 11 предусмотрен регулировочный винт 14.Устройство работает следующим образом.Рычаг 2 опускается, и дисковый нож 6 прижимается к рулону 1. Винтом14 регулируется параллельность плоскостей дискового ножа 6 и торца рулона 1. Гайкой 13 регулируется усилие прижатия плоскости дискового ножа 6 к торцу рулона 1 так, что усилие пружины 12 больше, чем осевое усилие резания и крутящий момент массы рамы 5 с закрепленным на ней дисковым,ножом б относительно оси качания, Перемещением рычага 2 вдоль скалки. 3 устанавливается...

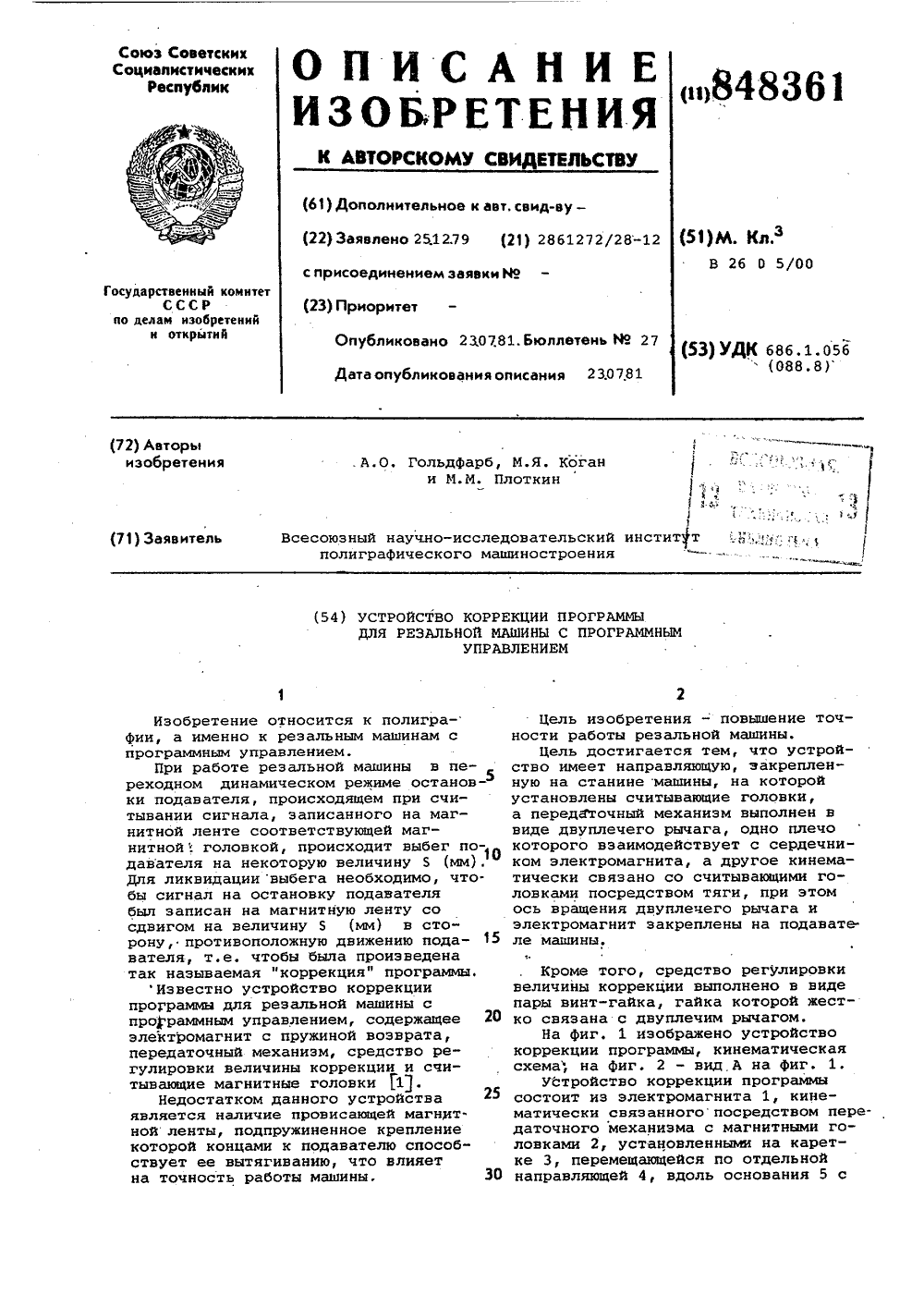

Номер патента: 848361

Опубликовано: 23.07.1981

Авторы: Гольдфарб, Каган, Плоткин

МПК: B26D 5/00

Метки: длярезальной, коррекции, программным, программы, уп-равлением

...на опорах которого она жестко закреплена (не показано)ФПередаточный механизм представляет собой стойку 7, установленную на подавателе 8, на оси 9 которой жестко закреплены рычаг 10 и двуплечий рычаг 11, один нижний конец которого жестко соединен со средством регулировки величины коррекции, выполненным в виде пары винт 12 - гайка 13 и возвратной пружиной 14, второй верхний конец соединен с шарнирной тягой 15, фиксация средства регулировки осуществляется гайкой 16.Устройство коррекции программы работает следующим образом.Управляющие сигналы, соответствующие программе обработки материала на машине, записываются (считываются) с помощью магнитных головок 2 на магнитную ленту 6, укрепленную на основании 5, установленном в опорах машины (не...

Номер патента: 848362

Опубликовано: 23.07.1981

Авторы: Пищик, Штеренсон

МПК: B26D 7/06

Метки: заготовок, механизм, подачи, станку, трубо-отрезному

...Механизм подачи заготовок к трубо"отрезному станку содержит подъемныйрольганг 1 и ограничитель подъемарольганга, выполненный в виде двухцилиндрических приводных роликов 2.1 Силовой цилиндр привода 3 кинематически связан коромыслом 4 с рычагами 5 подъема рольганга 1 ис зубчатой рейкой б, вэаимодействукщей сдвумя сопряженными зубчатыми секто рами 7. Плечи рычагов 5 йя и В изубчатых секторов 7 й и й поДобраны так, что величина подъема рольганга 1 равна величине перемещениякаждого иэ роликов 2, это позволяетцентрировать трубы любого диаметрабез дополнительной наладки. Плечий зубчатых секторов 7 служат опора.мй для осей роликов 2, Привод вращения подающих роликов 2 осуществ ляется двигателем 8 через клинореЗа Тираж 904сударственного комитета...

Номер патента: 858551

Опубликовано: 23.08.1981

Автор: Петер

МПК: B26D 7/32

Метки: кусочных, порций

...своего крайнего внешнего по радиуусу положения в крайнее внутреннееположение, которое необходимо дляэтого рычага, перемещающегося в положение приемки.Затем с направленного вверх: рычага куски передаются на ленточный кон- Бвейер 16 и оттуда йа весы 15,Передачана ленточный конвейер 16 кусков осуществляется с помощью толкателя 31(фиг.1)на весах 15 устанавливается значение веса порции, и соответствующий щ)сигнал с весов 15 подается на компаратор 21 ( фиг.З), в который вводится заданное значение от регулируе,мого датчика 22. Компаратор выдаефгуправляющий сигнал на блок 23 управ- у ления подающего транспортера 3, который оставляет скорость подачи неизменной, если фактическое значение совпадает с ааданным, повышает скоростьподачи,...

Номер патента: 859145

Опубликовано: 30.08.1981

Автор: Бузуев

МПК: B26D 1/56

Метки: гибкого, полосового, резки

...на правляющую 14, укрепленную на ползунах 11, и регулятор положения полэунов 11 в пазах 12, выполненный в виде несущих копиры 15 поворотных щек 16. Вал 1 приводится во вращение от двигателя 17 посредством редукто.ра 18 и ременной передачи 19.Устройство работает следующим об-. 15 разом.Ленточный гибкий материал; например, бумаГа,. от рулона 20 заправляется в механизм 21 продольной рейки Поворотом кулачка 7 устанавливается 2 О . требуемый типоразмер разрезаемого материала за счет. того, что противо- ножи 5 и ножи б устанавливаются на соответственном диаметре крестовин2 и 3, .Поворотом вокруг оси вала 1 подвижных щек 16 осуществляют перемещение посредством копиров 15, ползунов 11 с укрепленной на них гибкой направляющей 14 до касания...

Номер патента: 863334

Опубликовано: 15.09.1981

Авторы: Крайнев, Прейс, Сухенко

МПК: B26D 1/38

Метки: бумаги, заверточным, машинам, резки

...поверхности, образованной валом сподвижным ножом, в точке контакта ножей.Кроме того, неподвижный нож имеет четыре режущие кромки,Также подвижный иож имеет две режущиекромки,На фиг. 1 представлено устройство, общийвид; на фиг. 2 - сечение А-А на фиг, 1; нафиг, 3 - схема контакта ножей.Устройство содержит корпус 1 с нрямоуголь.ными отверстиями, в которых размещена планка 2, выполненная клинообразной по длине,с неподвижным ножом 3, вал 4 с подвижнымножом 5 и регулировочные элементы 6 (бол- .ты), еоединенные с планкой 2, Планка 2 снеподвижным ножом 3 установлена в корпусе1, наклонно по направлению нормали СЗЬ(фиг. 3), на касательнуюсЗ к поверхности,образованной валом с подвижным ножом 5,в точке контакта ножей, Планка выполненаклинообразной...

Номер патента: 874334

Опубликовано: 23.10.1981

Авторы: Хювенен, Шегельман

МПК: B26D 5/00, B27L 7/06

Метки: пней, разделки, станок

...6 при работевибратора. Упорная плита 4 станка выполнена с кронштейнами 9, а приемный стол - с опорами 10 и снабжен съемными тягами 11, шарнирно соединенными с кронштейнами 9.Закрепление приемного стола 6 в транс портном положении осуществляется при помощи фиксатора 12.Рама 1 станка установлена на колесноешасси 13 и при помощи сцепного устройства 14 агрегатируется с самоходными шасси с манипулятором для подачи пней в станок 20 (на чертеже не показаны).В рабочем положении приемный стол 6расположен параллельно поверхности зем/7 Фиг.1 г.7 Составитель В. КиТехред А. БойкасТираж 907сударственного комитм изобретений и ота, Ж - 35, Раушскаятент, г. Ужгород, у аевКоПоета Срытийнаб.,л. Про Редактор Заказ 9 4 Роднкова22вниипи гопо дела13035,...

Номер патента: 885006

Опубликовано: 30.11.1981

Автор: Орешко

МПК: B26D 3/16

Метки: резки, трубных

...4 для сообщения движения валу 5 червяка 6 находящегося в зацеплении с червячным колесом 7, установленным на неподвижном валу 8, закрепленном на кронштейне 1. Вал чер" вяка 6 снабжен косой шайбой 9, нахо" дящейся в зацеплении с державкой 10 с; закрепленным в ней режущим инстру" ментом в виде двусторонней пилы 11.Устройство работает следующим образом. При включении электродвигателя 4 вал 5 червяка б приходит во вращательное движение ичервяк б начинает обкатываться по неподвижно закрепленному червячному колесу 7, установленному на неподвижном валу 8, При этом косая шайба 9, находящаяся в зацеплении с державкой 10 пилы 11 и одновременно закрепленная на валу 5 червяка б, сообщает пиле возвратно-поступательное движение, а червяк б при...

Номер патента: 885007

Опубликовано: 30.11.1981

Авторы: Баграш, Гороховский, Плоткин, Середин, Ткачук

МПК: B26D 5/36

Метки: бумагорезальной, машиной, одноножевой, программного

...ограничительных меток.На чертеже изображена схема расположения меток.Способ заключается в том, что рабочие метки 1 и ограничительные мет" ки 2 переднего хода и 3 заднего хода с помощью магнитных головок 4 и 5 записываются на дорожках магнитного носителя 1 у 2,рпеНапример, ограничительные задние метки записываются одновременно двумя головками, а передние ограничительные метки - только одной из го,Составитель Р. Медведеваедактор С. Крупенина Техред А.Савка Коррек т раж 907 Под Государственного комитета С елам изобретений и открытий сква, Ж, Раушская наб.,каэ 10406/2 сноР ВНИИ по 035,/5 илиал ППП .фПатент, г. Ужгород, ул. Проектная ловок. Причем все ограничительныеметки 2 и 3 отличаются от рабочих меток 1 прбтяженностью вдоль...

Номер патента: 889312

Опубликовано: 15.12.1981

Автор: Харитонашвили

МПК: B23D 31/00, B26D 1/02, B29C 37/02 ...

Метки: обрезки

...пневматической камеры склапаном, электрически связанным с 20системой управления, выполненной ввиде штока, установленного с возможностью взаимодействия с обрабатываемой деталью.889312 Формула изобретения ф Составитель А,РыбалРедактор К.Воловик Техред Т.Маточка орректорО.Билак ПодписноеСР Заказ 10847/25 Тираж 1151 ВНИИПИ Государственного комитета СС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,4/ППП "Патент", г.Ужгород, ул.Проект На фиг.1 изображено устройстводля обрезки деталей, общий вид, нафиг.2 - то же, вид сбоку,Устройство содержит установленныйна основании электродвигатель 1,подающие ролики 2 и 3, упорную планку4 и нож 5.В кольцевой проточке 6подающего ролика 2 размещен фиксатор7. Подающий ролик 3 укреплен...

Номер патента: 889424

Опубликовано: 15.12.1981

Автор: Кривовязюк

МПК: B26D 9/00

Метки: вырубки, заготовок, кривовязюка, неметаллических

...между собой за счет шарниров 3. Под действием пружины 7 резаки 1 и 2 со стороны рабочей кромки относительно друг друга разведены в противоположные стороны, при этом тяга 6, которая проходит внутри пружины 7, ограничивает развод резаков. На заданный участок материала 23 укладывают резаки 1 и 2. Механизмы выталкивания 9 находятся в исходном положении, В этом положении под действием пружины 16 стержень 10 вместе с упорной лапкой 12 в корпусе 15 опущен, при этом лапка 12 немного опущена ниже рабочей кромки 5, Под действием пружины двуплечий рычаг 18 одним концом взаимодействует со шлицами 11 стержня 10, а его второе плечо остается свободным, т.е. в указанном полонении оно не контактирует с отжимом 20,который с кнопкой 19 также отпружинен...
