Гайковерт

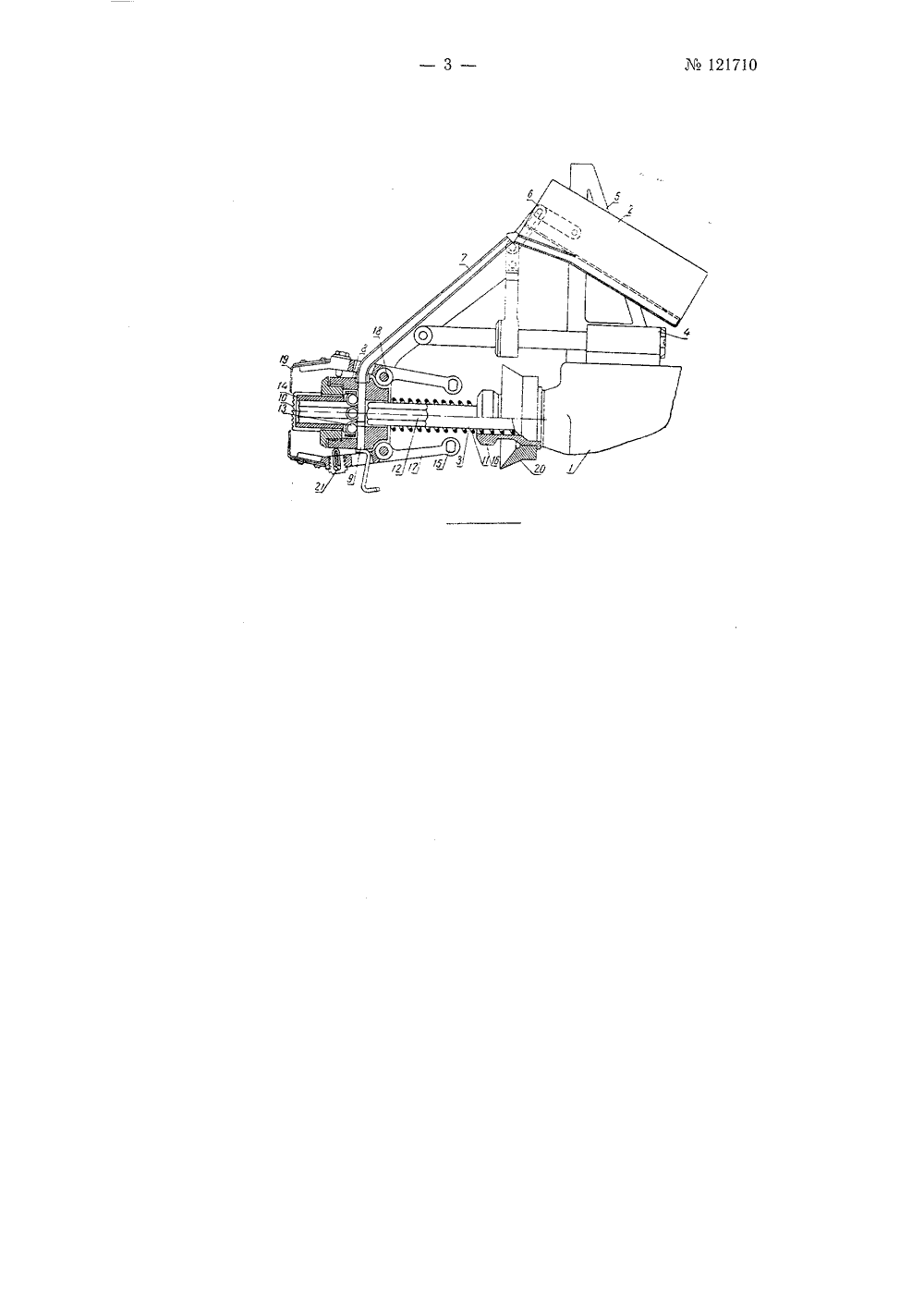

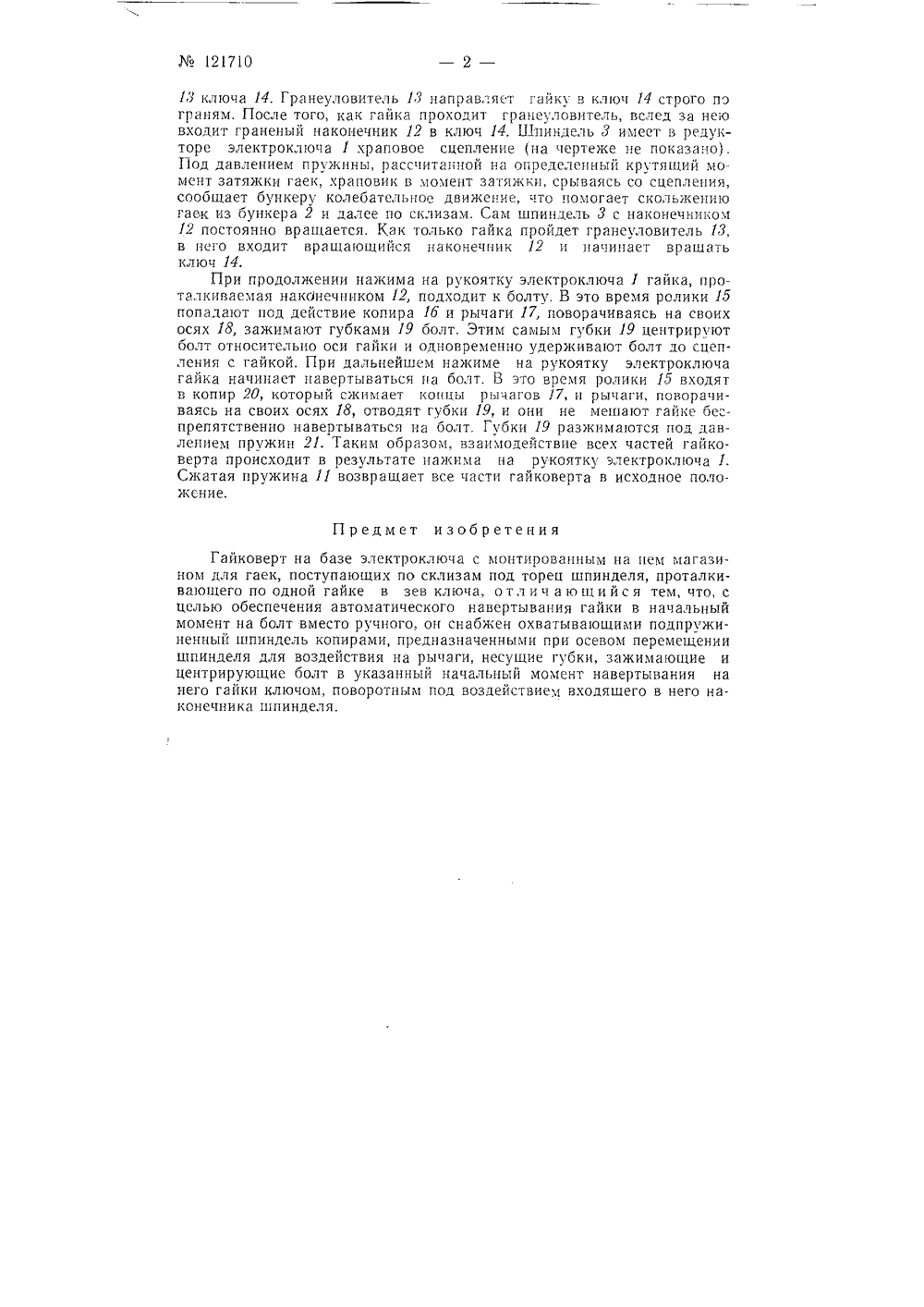

Класс 87 а, 13 СССР г,с ПИСАНИЕ ИЗОБРЕТЕНИЯ ОРСКОМУ СВИДЕТЕЛЬСТВУ К. С. Фаттахо ГАЙКОВЕРТ м изобретений и г. за ЛЪ 605733/25 в Комитет по1 тий при Совете Министров СССБюллетене изобретений Ме 15 Заявлено 11 августа 19 от1959 Опу бликован акт с изделием и пружина своим наконечником 12, ю гайкч в гранеуловитель Гайковерты на базе электроключа с монтированным на нем магазином для гаек, поступающих по склизам под торец рабочего шпинделя, проталкивающего по одной гайке в зев ключа, известны.Отличительной особенностью предлагаемого гайковерта того же типа является снабжение его охватывающими шпиндель электроключа копирами, предназначенными для воздействия на концы рычагов, несущих на других концах губки, зажимающие и центрирующие болт в начальный момент навертывания на него гайки. Такое выполнение предлагаемого гайковерта обеспечивает автоматическое навертывание гайки в начальный момент вместо ручного навертывания, что значительно облегчает условия работы сборщиков и увеличивает производительность их труда.Предлагаемый гайкдверт схематически показан на чертеже в частичном разрезе,Гайковерт построен на базе электроключа 1, снабженного б ром 2 для гаек, первоначально наклонно расположенным под угло к оси шпинделя 3 электроключа 1 (как показано на чертеже).При нажиме на рукоятку электроключа 1 весь гайковерг перемещается по направляющей 4; подвеска 5 жестко соединена с корпусом электроключа 1, а серьга б, упираясь одним концом в эту неподвижную подвеску 5, другим концой развертывает бункер до горизонтального уровня относительно оси шпинделя 3 и затем выше под углом 45. Общий разворот бункера 2 составляет 90. После подъема бункера 2 весь запас гаек, находящийся у задней его стенки, перемещается к передней. а имеющиеся гайки в канале бункера проскальзывают в канал склнза 7, откуда они по одной проскальзывают в окно корпуса 8 на подставку 9 под торец шпинделя 8.Одновременно упоры 10 приходят в контобратного хода 11 сжимается, а шпиндель 3продвигаясь вперед, проталкивает очередну12171018 ключа 14. Гранеуловитель 13 направляет гайку в ключ 14 строго по граням. Г 1 осле того, как гайка проходит гранеуловитель, вслед за нею входит граненый наконечник 12 в ключ 14. Шпиндель 3 имеет в редукторе электроключа 1 храповое сцепление (на чертеже не показано). Под давлением пружины, рассчитанной на определенный крутящий мо мент затяжки гаек, храповик в момент затяжки, срываясь со сцепления, сообщает бункеру колебательное движение, что помогает сколькению гаек из бункера 2 и далее по склизам. Сам шпиндель 3 с наконечником 12 постоянно вращается. Как только гайка пройдет гранеуловитель 13, в него входит вращающийся наконечник 12 и начинает вращать ключ 14.При продолжении нажима на рукоятку электроключа 1 гайка, проталкиваемая наконечником 12, подходит к болту. В это время ролики 5 попадают под действие копира 1 б и рычаги 17, поворачиваясь на своих осях 18, зажимают губками 19 болт. Этим самым губки 19 центрируют болт относительно оси гайки и одновременно удерживают болт до сцепления с гайкой, При дальнейшем нажиме на рукоятку электроключа гайка начинает навертываться на болт. Б это время ролики 15 входят в копир 20, который сжимает концы рычагов 17, и рычаги, поворачиваясь на своих осях 18, отводят губки 19, и они не мешают гайке беспрепятственно навертываться на болт. Губки 19 разжимаются под давлением пружин 21. Таким ооразом, взаимодействие всех частей гайковерта происходит в результате нажима на рукоятку электроключа 1. Сжатая пружина 11 возвращает все части гайковерта в исходное положение.Предмет изобретенияГайковерт на базе электроключа с монтированным на нем магазином для гаек, поступающих по склизам под торец шпинделя, проталкивающего по одной гайке в зев ключа, о т л и ч а ю щ и й с я тем, что, с целью обеспечения автоматического навертывания гайки в начальный момент на болт вместо ручного, он снабжен охватывающими подпружиненный шпиндель копирами, предназначенными при осевом перемещении шпинделя для воздействия на рычаги, несущие губки, зажимающие и центрирующие болт в указанный начальный момент навертывания на него гайки ключом, поворотным под воздействием входящего в него наконечника шпинделя.
