B23Q — Детали, узлы и вспомогательные устройства для металлообрабатывающих станков, например устройства для копирования или управления

Номер патента: 232381

Опубликовано: 01.01.1969

МПК: B23B 31/10, B23B 31/42, B23Q 3/15 ...

Метки: фиксирующий, электромагнит

...повышения надежи рь состоит из секторов,ии катушки возбуждения радиальном направлени и и каждым сектором яко зжимающаяся фрикцпонн помещен указанный стер например,ещающихсяровода, кана корпусе,и 1 ийся тем,ости фикса.оторые приперемещаи, а междуря располоая втулка, вжень,для дестержнетушки в20 и якорячто, сцции, якоВключенются25 корпусожена ракоторую Известны фиксирующие электромагниты, например, для удержания продольно перемещающихся стержней, содержащие магнитопровод, катушку возбуждения, помещенную на корпусе и внутри корпуса якорь.С целью повышения надежности фиксации, якорь предлагаемого электромагнита выполнен из секторов, которые при включении катушки возбуждения перемещаются в радиальном направлении, а между корпусом и каждым...

Номер патента: 232711

Опубликовано: 01.01.1969

Авторы: Раптунович, Узилевский, Чарный

МПК: B23Q 39/04

Метки: агрегатный, станок

...размеров обрябятцяелх поверхностей от принятых баз.С этой целью барабан поворотный расположен между двумя цеподвцж ми стойками, 10 несущими базовые элементы, относительно которых точно выставлен инструмент.1-1 а фиг, 1 показан главный вид станка; на фиг. 2 - узел А.1-1 а основании 1 станка установлены левая 15 2 и п 1)авяя,3 исполникц,е стойки, между которыми на горизоцтальцой оси 4 расположен поворотный барабан 5. 1-1 а стойках 2 и 3 находятся базовые элементы 6. По обеим стороцам барабана 5 размещены шпццдельные ко робки 7, смоцтировацные ца столах 8 и обеспечивающие подачу инструмента 9.11 а загрузочцои позиции обрабатываемая деталь 10 устанавливается на грань поворотного барабана 5. 25 Барабан 5, поворачиваясь, переносит...

Номер патента: 232715

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Осипов, Чернис, Якубович

МПК: B23Q 7/00

Метки: отделения, стружки

...для механизации процесса смесь деталей со стружкой, предварительно обезжиренную и просушенную, помещают в вибробункер и воздействуют на нее струей воздуха, в результате чего отраженные потоки воздуха уносят стружку.В чашу 1 вибробункера загру 5 кают массу, состоящую из деталей и стружки. Эта масса совершает круговое вибрационное перемещение по дну чаши под воздействием струи сжатого воздуха, истекающей из сопла 2.Вследствие большого различия отношений поверхности тела к весу частиц стружки и деталей при соответствующем давлении струи отраженные от дна чаши потоки ее будут 11 Ость только стрко 3. Для интенсификации процссса отделения стружки перемещение массы в чаше происходит в режиме с интенсивным подбрасыванием. Качество отделения...

Номер патента: 232716

Опубликовано: 01.01.1969

Авторы: Белогородский, Бромберг, Гаузнер, Люцин, Надель, Хомутов

МПК: B23Q 11/14

Метки: отвода, тепла

...жидкости из одной продольной канавки в другую.Иа фиг. 1 изображен разрез шпиндельной головки по оси шпинделя; на фиг. 2 - гильза с кольцевыми и продольными канавками. В корпусе 1 расположена гильза 2, внутри которой на подшипниках 3 и 4 смонтирован шпиндель 5. На внешней поверхности гильзы 2 выполнены кольцевые канавки б и 7. В пазу гильзы установлена планка 8, снабженная продольными канавками 9 - 11, причем канавки 9 и 10 последовательно связывают соседние кольцевые канавки 7, а продольная канавка 11 непосредсгвенно соединяет крайние кольцевые канавки б и 7. Корпус 1 снабжен отверстиями 12 - 14, сообщающимися с коль цевыми канавками б и 7,Охлаждающая жидкость через отверстие 12поступает в кольцевую канавку 7, последовательно проходит...

Номер патента: 232718

Опубликовано: 01.01.1969

Автор: Топерман

МПК: B23Q 5/06

Метки: дросселя, механизм, промывки

...для промывки дросселя гидравлических систем, например гидропанелей силсвых головок, содержащий рычаг и скалку с двумя упорами, от.шчаюгиийся тем, что, с целью автоматизации промывки проходного сечения дросселя при постоянной подаче во время работы, на дросселе укреплен рычаг, взаимодействующий с упорами, закрепленными на скалке, жестко связанной с подвижной частью системы, и изменяющий проходное сечение дросселя. Известны механизмы для промывки дросселя гидравлических систем, например гидро- панелей силовых головок, содержащие рычаг и подвижную систему с двумя упорами.В описываемом механизме для автоматизации промывки проходного сечения дросселя и для сохранения постоянства подачи во время работы на дросселе укреплен рычаг,...

Номер патента: 232719

Опубликовано: 01.01.1969

Авторы: Ахмечет, Кричевер, Лебенсон, Рашкович

МПК: B23Q 11/06

Метки: перегрузки, предохранения, сверла

...друг от ановленс торсионжатель 4зом и по Известно устройство для предохранения сверла от перегрузки по основному авт, св.229917, содержащее упругий элемент для передачи крутящего момента, закрепленный в подпружиненном стакане, жестко связанном со шпинделем в осевом направлении.Описываемое устройство отличается от известного тем, что с целью повышения чувствительности путем осуществления осевых колебаний сверла, на корпус надет специальный подшипник качения, а стакан снабжен буртиком, взаимодействующим с подшипником, беговая дорожка которого содержит нечстное число криволинейных впадин, расположенных на одинаковом расстоянии друг от друга.На фиг. 1 изображен продольный разрез сгерлильного патрона, снабженного предлагаемым...

Номер патента: 233399

Опубликовано: 01.01.1969

Авторы: Левит, Лурье, Экспериментальный, Якир

МПК: B23Q 1/38

Метки: гидростатических, опор, регулятор

...канавки ные поясками. Пояски неск отношеншо к наружной по Благодаря этому между пов и внутренней поверхностью зуется кольцевой зазор Н навкии 5 соединены ме канал б подключены к ис (насосу). Центральная ка нал 7 связана с карманом опоры 9. Работает регулятор следующим образом.Масло от насоса под давлением Рподается в канавки 8 и 5 и, дросселируясь в кольцевых щелях, направляется в канавку 4 и далее по каналу 7 - в карман 8 гидростатической опоры 9. При этом в опоре устанавливается зазор Гт, Величина зазора определяется входным давлением Р, нагрузкой Л на опору и сопротивлением щели регулятора, Последнее однозначно зависит от зазора Н. При увеличечии нагрузки Х на опору давление Р в кармане возрастает. Если сопро.тивление регулятора...

Номер патента: 233401

Опубликовано: 01.01.1969

Авторы: Аношин, Асеев, Белухин, Бибанова, Зусман, Курзанов, Лебедев, Пестов, Спицын, Чубукоз

МПК: B23Q 15/013, G05B 19/18

Метки: импульсно-фазовая, позиционного, программного, стайками

...поступают на соответствующие входы ячеек кольцового коммутато ра блока 2, Фазы выходных сигналов ячсеккоммутатора сдвигаются относительно опорной частоты ца величины, соответствующие введеным кодам, поступающим в блок сравнения.15 На другой вход блока сравнения подаютсясигналы с соответствующцх разрядов датчиков обратной связи 5 ц 6.Сигналы рассогласования подаются в узелуправления приводом 11.20Для обеспечения цндцкаццц цифрового значения текущих координат положения раоочцх органов станка сигналы с датчиков обратной связи поступают поразрядно в блок 4 ццфро Вой индикации, Задающий генератор 8 обеспечивает через делители частоты 9 и 10 синхронную работу блока ввода и хранения информации, питание датчиков обратной связи ц...

Номер патента: 233406

Опубликовано: 01.01.1969

Авторы: Научно, Сельскохоз

МПК: B23Q 7/00

Метки: ориентации, резьбовых

...начинает двигатьсяползушка 5, перемещаемая рычагом 13, сидящим на рейке 12 и сжимающим пружину 14, надетую на ось 15, Укрепленный на ползушкс 5 упор 1 б, нажимая через собачку 17, сидящую 10 на оси 18, на державку 11, поворачивает ссотносительно оси 19 и выводит выступ 10 зпод шпильки 3. Последняя, опускаясь, уп- рается в ползу.шу. 5. При повороте дсржавк 11 подпружиненный отсекатель 20, перемс щаемыи пружиной 21, задерживает следующую шпильку 3. Шп лыса 3 западает в паз 22 ползушки 5 и переносится вправо и резьбовому ролику 7, которыШ, вращаясь, совершает колебательное движение в осевом направлс нип за счет взаимодействуя упора 23 с гребенкой 24 рейки 12. В случае совпадения резьбы на шпильке и на ролике шпилька проходит между...

Номер патента: 233407

Опубликовано: 01.01.1969

Авторы: Комаров, Кошкин, Майоров

МПК: B23Q 7/02

Метки: 233407

...(на чертеже не показан). Роторы 1 и 2 огибает цепной конвейер 6 а роторы 2 и 4 - цепной конвейер б. 30 Промежуточный ротор 2 содержит вал 7 с жестко посаженным барабаном 8 иа котором равномерно по окружности расположены ориентирующие устройства 8.Ориентирующее устройство снабжено сквозным поворотным вместитищс: 9 с фиксаторомО и пестернсй 11. Шестерня входит в зацепление с зубчатой рейкой 12, приводимой в возвратно-поступательное дгижение неподвииным круговым копиром И. Пад вместилищем размещен шток 14, совершающий возвратно- поступательное движение от неподвижного кругового копира 15.Автомат работает следующим образом.Пр включении привода роторы 1, 2 и 4 приводятся во вращение, цепной конвейер 6 обегает роторы 1 и 2, а цепной...

Номер патента: 233408

Опубликовано: 01.01.1969

Авторы: Власов, Изобретеи, Конов, Трифонов

МПК: B23Q 7/02

Метки: автомат, питания

...из бункера 1, вращающегося коиусиого диска 2, иеподВиж 0 О кольца ), 1 Опира 4, подпружиненных толкателей 5, взаимодействующих с копиром 4, и привода 6.Заготовки, загружаемые в бункер 1 в произвольном положении, перемещаются под воздействием колебательно-вращательного движения диска 2 и центробежной силы, возникающей при вращении бункера, в ориентиру)ощие пазы 7. Затем заготовки проталкиваются и )риеитир)Ваншо пол/ И НДК 1 ИЛИВДЮТСЯ В КОЛЬда по направляющим иаклпопадают в отсеки 10 и в5 ми 5 в захгатныс ОрганыСГ КОИ )п)И .5 а ИИИЬ 1,движсПя зархи;их оргаРДВИЫ.Описываемый двтомат пО здг;)узку роторных машинизво:Гительность,Ожсиии через п невой зоне Х О Онным пазам 9 ыдаются толкат питасмои автом И)ИЧСХ (КО) ОВ И Г)Г 1,Д ГСГ)ЗВОЛ 51...

Номер патента: 234111

Опубликовано: 01.01.1969

Авторы: Гельфман, Эдельштейн

МПК: B23Q 5/00

Метки: коробки, механизм, передач, переключения

...и передаточ 25 ное отношение между наборным блоком 9 ишестерней 11 равно передаточному отношениюшестерен 6 и 7, а между блоком и шестерней12 передаточное отношение равно 1, Шестерни11 и 12 свободно посажены на осях 4 и 5 и30 имеют пазы, причем штыри 13 и 14 закрепле 23411ны на тех же осях, Паз шестерни 11 имеет шпоночную форму, а паз шестерни 12 является секторным.Набор скорости производится поворотным лпмбом 10, который через втулку 15 приводит во вращение шестерни 11 и 12, При этом пазы шестерен ориентируются относительно штырей так, что если прн наборе скорости шестерни в какой-либо группе долкны остаться в прежнем положении, то паз шестерни 11 встает напротив штыря 13 на оси 4, несущей кулачки 1, перемещающие эти шестерни, а при...

Номер патента: 234112

Опубликовано: 01.01.1969

Авторы: Инструментов, Срибнер, Украинский, Шраго, Яценко

МПК: B23Q 1/66

Метки: поворотный, системой, стол, фазовой

...коническим колесам 8 и 9, т. е.и измерительным дискам 6 и 7 в разные стороны с равной скоростью, поскольку количество зубьев у колес равно между собой,10 Взаимодействуя с измерительным диском 12,связанным с поворотной частью 3, измерительные диски 6 и 7 вырабатывают два периодически изменяющихся сигнала.Поскольку измерительные диски 6, 7 и 1215 имеют одинаковое количество зубьев, периодизменения сигналов одинаков, а направлениеизменения противоположное,Если принять за нуль такое положение измерительных дисков, при котором два перио 20 дически изменяющихся в разных направленияхсигнала одновременно достигают значения нуля (фиг, 2, а), то при повороте поворотнойчасти стола на угол ср периодически меняк.щиеся сигналы будут достигать...

Номер патента: 234119

Опубликовано: 01.01.1969

Авторы: Майоров, Тихомиров

МПК: B23Q 7/00

Метки: бункерное, загрузочное

...больше, чем прп безаварийной работе. Это обусловлено более О значительной жесткостью пружин 8 в сравнении с жесткостью пружин 9. дмет изобретенп 25 Бункерное заг ющее бункер, в мещающиеся отс вый привод, отл упрощения конст30 щающпх отсека скошенными кро Известны бункерные загрузочные устройства, включающие бункер, возвратно-поступательно перемещающиеся отсекатели и рычажно-кулачковый привод,Описываемое устройство отличается от известных тем, что оси рычагов, перемещающих отсекатели, размещены в пазах со скошенными кромками и подпружинены,Такое выполнение устройства упрощает его конструкцию.На фиг. 1 - схематически изображено описываемое устройство; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг, 2.В...

Номер патента: 234120

Опубликовано: 01.01.1969

Авторы: Кривомлин, Лавендел, Лиепиньш, Пиннис, Пицкулис, Сойфер, Янсон

МПК: B23Q 7/00

Метки: вибрационное, загрузочное

...соответствующие колебания толкателям 8 и 14, которые при соединении с бункером посредством гибких элементов 9 и 15 сообщают ему колебания по заданному закону,20 Вибра чающее юи 1 ееся ний зада снабжен тами, со привода Известны вибрацройства, содержащпривод.В таких устройствах толкатель кулачкового привода непосредственно соединен с бункером, что искажает заданный закон колебаний бункера,Предложенное устройство отличается от известных тем, что оно снабжено подпружиненными гибкими элементами, соединяющими тол катели кулачкового привода с бункером, что позволяет устранить искажения заданного закона колебаний бункера.Па фиг. 1 показан кулачковый привод описываемого устройства, сообщающий бункеру колебания вокруг вертикальной оси; на...

Номер патента: 234121

Опубликовано: 01.01.1969

Авторы: Гандельсман, Лизогуб, Специальное, Спецстанков

МПК: B23Q 7/02

Метки: механизм, подачи

...боковые щеки 11, 12 и 18. Промежуточная втулка 6 выполнена гладкой и предназначена для проскальзыва ния по шлицевой втулке 4 при отключении кулачковой муфты 14, установленной на шлицах втулки 4 и поджатой пружиной 15 к кулачкам звездочки 7, Для регулирования величины крутящего момента, передаваемого кулачковой 10 муфтой, служит втулка 16, перемещаемая повтулке 4 гайкой 17. Органом управления для осевой перестановки шлицевой втулки вместе со звездочками 7 и 8 является маховик 18.Проставочная деталь 19, прикрепленная к ос нованию, служит проставкой между направляющей 20, имеющей радиусную поверхность для прохода колец. Для подвода обрабатываемых колец к звездочкам предназначен лоток 21. В зону обработки кольца проходят между 20...

Номер патента: 234122

Опубликовано: 01.01.1969

Авторы: Ильинский, Капустин, Кулев, Кулешов, Кулешова

МПК: B23Q 7/00

Метки: вибробункер

...увеличенггя угла подъема стальных деталей, под беговыми дорожкамгг расположены электромагнггтгг, прикрепленные к магнитопроводящей полссе,2. Вибробункер по п. 1, от.гичаюгцийся тем, чго, с целью создания определенного магнитного поля, магнитопроводящая полоса состоит из нескольких частей.3. Внбробункер по и. 1, отличающггйся ччо, с целью обеспечения подъема на оп ленную высоту, чаша выполнена разъем тем,редсной,с присоединением заявки Известны виб ование, вибраторь ами.Описываемый вибробункер отличается от известных тем, что под беговыми дорожками расположены электромагниты, прикрепленные к магнитопроводящей полосе.Кроме того, магнитопроводящая полоса состоит из нескольких частей. Чаша вибробункера выполнена разъемной.Такое выполнение...

Номер патента: 234123

Опубликовано: 01.01.1969

Авторы: Прейс, Усенко, Херов

МПК: B23Q 7/02

Метки: автоматическое, барабанно-лопастное, захватноориентирующее

...свойст вами и наклоном к радиусу барабана, Отводящие лотки установлены параллельно друг к другу горизонтальными и вертикальными рядами. В горизонтальном ряду все лотки имеют одну и ту же длину (вдоль барабана), в 10 вертикальном длины лотков различны. Верхний лоток имеет наименьшую длину, а нижнийй - наибольшую. Каждый лоток вертикального ряда заполняется деталями с лопастей своей секции. Так, верхний лоток заполняется 15 из левой секции, нижний из правой и т. д.Все лотки одного горизонтального ряда заполняются деталями с лопастей одной секции, но при этом длина лопастей и материал их по фрикционным свойствам соответствуют попа.20 данию деталей в определенный лоток. Например, для заполнения в левый лоток лопасти имеют длину Ез, в...

Номер патента: 234124

Опубликовано: 01.01.1969

Авторы: Семенов, Суров, Шкл

МПК: B23Q 7/18

Метки: бункера, выдачи, заготовок, круглого, сечения, транспортировки

...круглого сечения с заусенцами на торце в ориентированном положении.Для обеспечения жесткой кинематической связи основного и вспомогательного транспортеров и толкателя циклическое перемещение их осуществлено от одного привода.Сущность описываемого способа поясняется кинематической схемой, показанной на чертеже.Заготовки 1, находящиеся в бункере 2, захватываются гребенками 3 основного транспортера 4 и поднимаются. Основной транспортер совершает циклические перемещения на шаг, равный расстоянию между соседними гребенками, которые чередуотся с остановкамп. Это обеспечивает лучшую загрузку гребенок транспортера заготовками из бункера,При циклическом перемещении основного транспортера одна из гребенок 3 с заготовками останавливается против...

Номер патента: 234125

Опубликовано: 01.01.1969

Авторы: Альшиц, Ближевский, Богачкин, Володин, Грайфер, Дубровин, Игнатьев, Сницаренко

МПК: B23Q 15/02

Метки: длинб1, заготовок, нарезаемб1х, установки

...тяги 7.Работает устройство следующим образом.Вращая рукоятку 22, перемещают шток 20установки веса заготовок, а с нпм направля 25 ющую 19 и коромысло 14 до тех пор, покастрелка, закрепленная на штоке( на чертежече показана), не остановится против деления,показывающего вес заготовки. Затем пруток29 подается на рольганг 1, который в зависи 30,мости от веса опустится на ту или иную, высо234125 ставитель Е, БольшаковаРедактор Г. Гуськовахред А. А. Камышниковарректор Л. В. Наделяева аказ 579 13 Ти 11 И 1 ЛПИ Комитетаоткрытий при СоМосква, Центр Подписноегк изобретенийнеров СССРова, д. 4 аж 437 по дел сте Мю ир. Сер ипография, пр. Сапунова, 2 ту, пока груз 10 не уравновесит вес прутка. Положение упора 15 фиксируется пневматическим прижимом 2...

Номер патента: 234126

Опубликовано: 01.01.1969

Авторы: Дивак, Мазуровский, Шевченко

МПК: B23Q 3/06

Метки: заготовок, зажима

...налево и. опускаясь по резьбе во втулках 9, прижимают заготовку к основанию. После этого ее подвергают обработке. Перемещением рукоятки в противоположное положение заготовка легко отжимается и может быть заменена новой.Усилие, необходимое для зажатия заготоьки, зависит от соотношения кицематичсских ИСПОСОБЛЕНИЕ ДЛЯ Известно приспособление для зажима заготовок, содержащее зажимные рычаги и вицтовые пары. Зажимные рычаги имеют привод в виде зубчато-реечного механизма, что снижает надежность зажима заготовок,Предложенное приспособление отличается от известного тем, что зажимные рычаги установлены в резьбовых втулках и снабжены приводом от общего ползуна, взаимодействующего через палец с пазом рукоятки уп равления приспособлением.Это...

Номер патента: 234566

Опубликовано: 01.01.1969

Авторы: Батырев, Бод, Вайнер, Жданов, Ламзин, Мирошникова

МПК: B23K 7/10, B23Q 35/02

Метки: ориентировки, установке, фотокопировальной, чертежа-копира

...зафиксированной, первой световой орбиты до совмещения второй соответствующей точки чертежа-копира со второй световой орбитой, после чего производят наплавку.На фиг. 1 изображен наплавочный станок; 25 на фиг. 2 - аппаратный шкаф.Предложенная установка состоит из станины 1 с подъемным устройством 2, исполнительного механизма 8, обеспечивающего продольные и поперечные, перемещения, наплавочной 30 головки 4 с кассетой 5, наплавочного стола б, пульта управления 7 и аппаратного шкафа,В аппаратном шкафу установлены: копировальный стол 8, связанный с исполнительным механизмом 3 при помощи сельсинов 9 с электрическим валом, фотоголовка 10 и дублирующий,пульт управления 11.Направляемый контур задается на чертеже. Чертеж размещают...

Номер патента: 235528

Опубликовано: 01.01.1969

Авторы: Копейкин, Проектно, Русаков, Чернов

МПК: B23D 19/06, B23Q 39/00

Метки: зачистки, обрезки, сильфонов, станок, торцов

...12 вращение через зубчатые пары17 передается валам 14, которые вращаютэлектродвигатели 15 с вращающимися фрезами 1 б относительно оси позиции обрезки сильфона.С вала 13 вращение передается кулачкам21, которые подводят и отводят вращающиесяскребки 20.При,повороте кривошипа 5 на 60 мальтийскии крест 6 поворачивается на 120, а за время поворота кривошипа на остальные 300" -фиксирует его положен ие.Мальтийский крест б говорачивает и фиксирует вал 7 с диском 8 с насаженными на немсильфонодержателями 9,При повороте диска 8 вместе с сильфонодержателем 9 загружеиньш в него сильфон спозиции загрузки перехсдит на позицию обрезки и фиксируется на время поворота валакривошип а на 300".От вала кривошипа 5 на вал 14 осуществлена передача 1: 2, т....

Номер патента: 235530

Опубликовано: 01.01.1969

Авторы: Ермолаев, Тартаковский, Толпин, Финагин, Электростальский

МПК: B23Q 7/00

Метки: вращения, подачи, цилиндрическихзаготовок

...Бюллетень5 Дата опубликования описания ЗОХ 1.196 4, состоящие из двигателя, редуктора и двух консольно расположенных роликов 5,Механизмы вращения закреплены на поворотных устройствах 6 так, что они могут разворачиваться в горизонтальной плоскости, при этом оси роликов механизмов вращения образуют некоторый угол с направлением подачи изделия. Таким образом, при вращении роликов изделие получает не только враща тельное, но и поступательное движение.Поворотное устройство состоит из опорнойплиты 7, закреплеинои неподвижно на раме 8, и кронштейна 9, имеющего возможность поворачиваться вокруг негодвижной вертикаль ной оси 10.С целью одновременноо разворота всех механизмов вращения на заданный угол, подвижные части поворотнгях устройств...

Номер патента: 236178

Опубликовано: 01.01.1969

Авторы: Боз, Бурда, Васильева, Воронина, Научно, Привезенцев, Разумова, Сельскохоз, Сергеев, Чугаи

МПК: B23Q 7/04

Метки: автоматов, автооператор, гальванохимических

...каретку 3 с приводом 4, перемещающим ее по направляющим моста 5 с захватами б. С обоих торцов моста 1 установлены гнезда 7 для штырей фиксаторов 8, с левого торца моста предусмотрены жесткие упоры 9 точной остановки каретки.Привод 4 поперечного перемещения каретки З снабжен подпружиненньттт в осевом направлении червяком 10, воздействующим при осевом перемещении на конечный выключатель 11. Для обеспечения фиксации моста в приводе его предусмотрены компенсационные пружины 12.Включается привод, и с помощью соответствутотцей системы передач автооператоргриксаторов входят в гнезда, смещая мост в ту или иную сторону за счет пружин 12 привода 2. Затем включается привод 4, н с помощью червячной передачи и системы механических передач...

Номер патента: 236193

Опубликовано: 01.01.1969

Авторы: Гольдрайх, Жаров, Шель, Ярощенко

МПК: B23B 39/12, B23Q 1/25

Метки: радиально-сверлильного, рукав, станка

...станок, а которых ус крюком.;а, пс- сверчто, с настки рукав тацовИзобретение может быть использовано в области станкостроения.Известен рукав радиально-сверлильного станка, перемещающийся по колонне и несущий сверлильную головку.Предложенный рукав отличается от известного тем, что он снабжен направляющими, ца которых устацОВлена подВижцая каретка с крюком,Это позволяет механизировать установку оснастки и обрабатываемых деталей ца станок,На фиг. 1 изображено описываемое устройство; на фиг, 2 - каретка в разрезе.К рукаву 1 станка жестко прикреплены направляющие 2, по которым на четырех колесах 3 может перемещаться каретка 4, несущая крюк э. Крюк установлен при помощи гайки 6, опирающейся ца упорный подшипник 7. Перемещение каретки...

Номер патента: 236195

Опубликовано: 01.01.1969

Автор: Мартынов

МПК: B23B 47/26, B23Q 37/00

Метки: головка, сверлильная, силовая

...свсрлцлыьая го и:свмоццлцндр осевого пс ццзх вращения шпицлсльц юг 1 аяся тем, что, с целью рукцшт, она выполнена пцевмоцнлинлра со встрое ;измом вращен;тя,Известны силовые сверлильные головки, солсржащие пнсвмоцилинлр осевого перемещения и мсаццзм вращения шпицдсльцой головки,Прс,т,оксцца 5 головка оличастся о цзвсстцьтк тсм, что шпццдсльцая головка выполнена в вцдс поршня пневхоцилцдра, в который встроен хтеканизв вращения.Это значггельцо упрощает конструкцию головки.На чертеже изображено опц:ывасмос устройство,Оно состоит из двигателя 1, шлицсвоц муфты 2, шлицевого вал;ка 3, фланца 4, в котором закреплены подшипники шли цевого валика, ведущей шестерни 5, отверстия 6, ццлптдра 7, отверстия 8, поршня 9, в котором смонтированы...

Номер патента: 236200

Опубликовано: 01.01.1969

Авторы: Боровой, Никифоров

МПК: B23Q 7/04

Метки: загрузочно-разгрузочное

...и удерживать заготОВку.Поршень 18 п 1 дрош 1 линдра 2 имеет угловойскос, перемещающий конус И, который, соприкасаясь с сухарем 12, разжимает осцОВЯния губок 6.О В гидроцилицдрс 8 выполнен поршень-шток15, В Верхней части которого имеется кругсвойпаз, в который Входят два сухаря 16, соединяющиеся со втулкой 17. Последняя шпоцкой 18соединяется с диском 5.5 11 а конце втулки 17 расположена гайка,удерживающая диск 5 от осевого смещения.1.1 а шлицах втулки сидит храповое колесо10, иод которым расположсна цилиндрическаяшестерня 20, скрепленная жестко с прОх 1 сжуточной плитой 21.На ней установлена собачка 22, поджатаяплоской пружиной, входящей в зацеплецие скрановым колесом 19.Шестерня 20 находится в зацеплении с двой 5 ной шестерней 28....

Номер патента: 236203

Опубликовано: 01.01.1969

Авторы: Зобрстени, Шульц

МПК: B23Q 7/08

Метки: подачи

...проектно-конструкторское бютизации 11 звсстны устройства для пода и;Ст длсй, гключдющис подающий лоток и приемую го;ОВКУ.Описываемое устройство отличается от известных тем, что головка снабжена плоской пружинои и пазов для прохода штифта т 13151 спОртирующсго органа.Это обеспечивает перемещение в заданном положении деталей типа разрезных шайб.На фиг. 1 схсхатисски И 3001 закено Описываемое устройство; на фиг. 2 - разрез по 4 - А на фиг. 1.Оно содержит лоток 1, соединенный с вибробунксром (или другим подаюшим устройстьом), головку 2, в которую по лотку 1 подаются ориентированные детали. Головка выполнена в виде Г-образного корпуса, горизснталььая часть которого находится сверху, а в нижней части вертикального плеча имеется...

Номер патента: 236212

Опубликовано: 01.01.1969

Автор: Руманов

МПК: B21D 7/12, B23Q 35/08

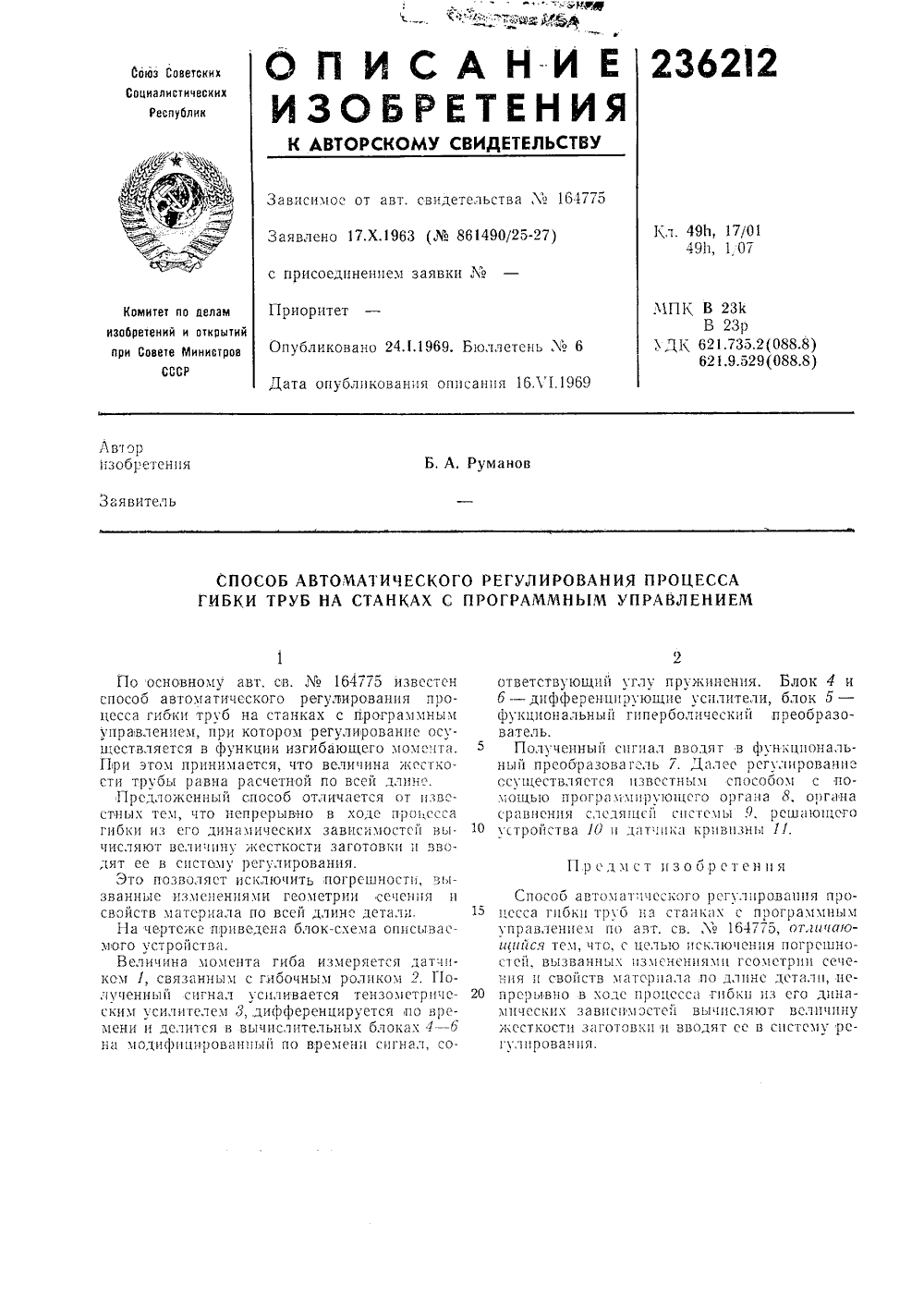

Метки: гибки, программным, процесса, станках, труб, управлением

...заготовки и вводят сс в спстому регулирования.Это позволяет исключить погрсшность вызванные изменениями геометрии ссчсппя и свойств матсрпала по всей длине детали. 15На чертеже приведена блок-схема описываемого устройства.Величина момента гиба измеряется датиков 1, связанным с гибочным роликом 2. Г 1 олучснный сигнал усиливается тензомстричс ским усилителем Здифференцируется по времени и делится в вычислительных блоках 4 - б на модифицированный по времени сигнал, соответствующий углу пружинения. Блок 4 и б - дифференцирующие усилители, блок 5 - фукциональный гиперболический ,преобразователь.Полученньй сигнал ввозят в функциональный преобразователь 7. Далее регулирование осуществляется извсстным способом с помощью программрующсго...
